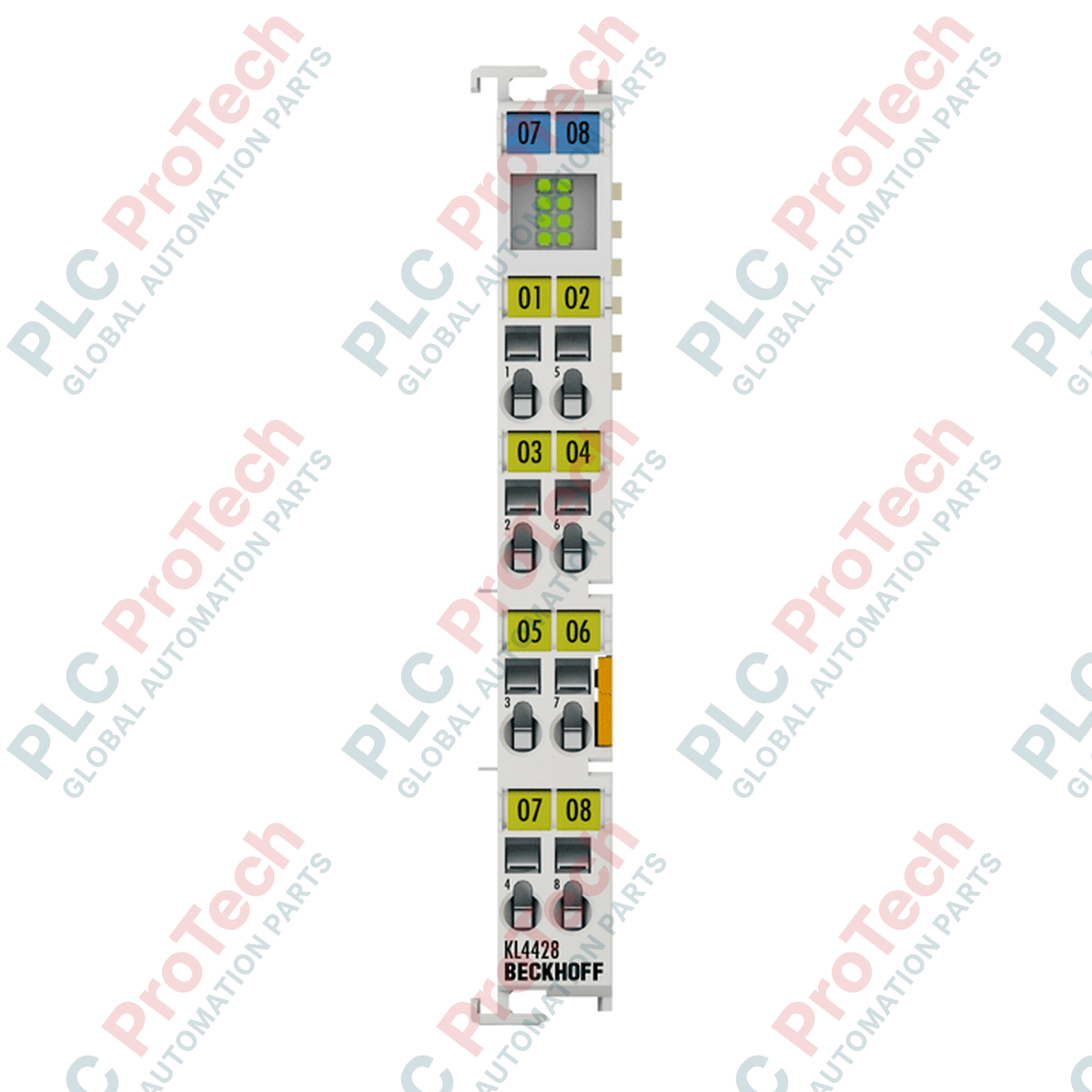

BECKHOFF KS4428 Bus Terminal

Descrizione

Il BECKHOFF KS4428 è un Bus Terminal ad alta densità con 8 canali di uscita analogici, progettato per architetture di automazione in cui lo spazio è limitato. Operando nel sistema K-bus standard Beckhoff, questo morsetto genera segnali di uscita analogici nell'intervallo da 4 a 20 mA con una risoluzione di 12 bit. È progettato per interfacciarsi direttamente con attuatori, indicatori ad anello di corrente, valvole e altri dispositivi di controllo di processo che richiedono segnali di corrente precisi.

Una caratteristica distintiva fondamentale del BECKHOFF KS4428 è il livello di cablaggio a innesto. A differenza dei morsetti standard della serie KL, il design della serie KS consente di staccare il blocco connettore del morsetto dall'alloggiamento. Ciò permette di precablare l'armadio elettrico e di sostituire rapidamente, senza utensili, l'elettronica del morsetto durante la manutenzione, riducendo significativamente i tempi di fermo della macchina.

Con otto canali single-ended alloggiati in una larghezza compatta di 12 mm, questo morsetto massimizza la densità di installazione sulla guida DIN. Utilizza il K-bus interno per la comunicazione con l'accoppiatore o il controller e i contatti di alimentazione a 24 V CC per la generazione del segnale lato campo.

Caratteristiche

• Otto canali di uscita analogici single-ended in un alloggiamento morsetto sottile da 12 mm.
• Livello di connessione del cablaggio a innesto per una rapida installazione sul campo e una manutenzione semplice.
• Configurazione standard del segnale di uscita ad anello di corrente da 4 a 20 mA.
• Risoluzione a 12 bit per una riproduzione accurata del segnale di comando.
• Potenziale di massa comune su tutti gli 8 canali di uscita.
• Distribuzione efficiente dell'alimentazione tramite K-bus e contatti di alimentazione a 24 V CC.
• Montaggio compatto su guida DIN con meccanismo di connessione a blocco positivo.

Applicazioni

• Controllo di attuatori ad anello di corrente analogico, valvole di controllo e serrande di processo.
• Interfacciamento con regolatori di velocità e azionamenti a frequenza variabile (VFD) che richiedono ingressi di riferimento della corrente.
• Integrazione di display di processo multicanale e indicatori di segnale a corrente controllata.
• Pannelli di controllo macchina compatti in cui sono richieste un'elevata densità di I/O e la sostituzione rapida dei morsetti.

Specifiche tecniche

Linee guida per l'installazione e la manutenzione

1. Disalimentazione del sistema: assicurarsi che l'alimentazione del K-bus e dei contatti di alimentazione a 24 V CC sia disinserita prima di montare, rimuovere o cablare il terminale.
2. Montaggio su guida DIN: far scorrere il terminale su una guida DIN standard da 35 mm (conforme alla norma EN 60715) finché il blocco non scatta saldamente in posizione. Assicurare un allineamento preciso con i terminali adiacenti per garantire i collegamenti interni del K-bus e dei contatti di alimentazione.
3. Configurazione del cablaggio: sbloccare il meccanismo a molla con un piccolo cacciavite, inserire il conduttore spelato (lunghezza di preparazione da 9 a 10 mm) e rilasciare l'utensile. Verificare che il filo sia fissato saldamente nel morsetto estraibile.
4. Funzionamento dell'alloggiamento estraibile: per la manutenzione o la sostituzione del terminale, il morsetto precablato può essere estratto verso l'alto, consentendo di sostituire l'alloggiamento elettronico del terminale senza rimuovere i singoli fili.
5. Messa a terra e schermatura: per ridurre al minimo il rumore elettromagnetico nei circuiti analogici di segnale sensibili, utilizzare cavi schermati e mettere a terra le schermature in conformità agli standard locali per l'automazione industriale.
