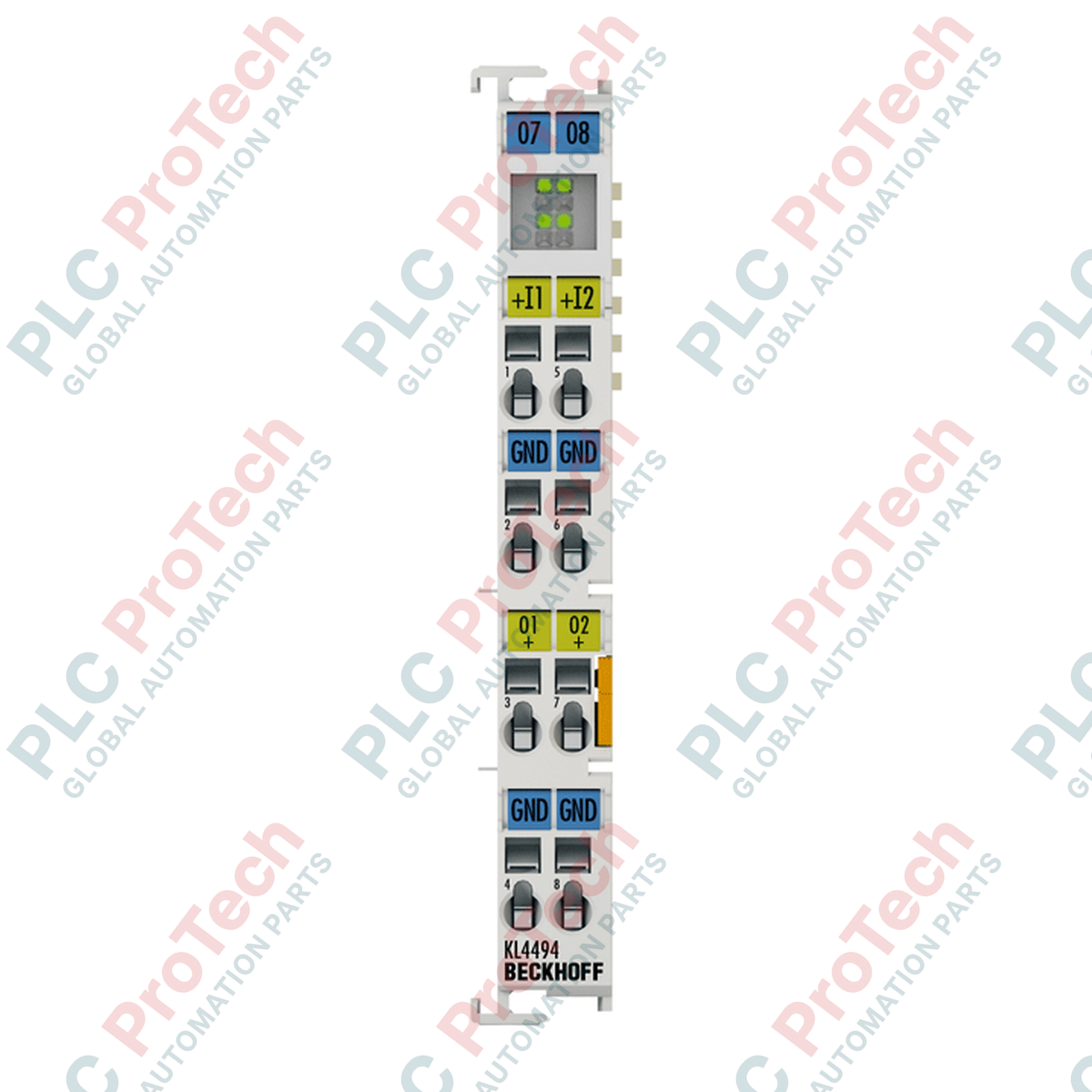

Beckhoff KS4494 Modulo terminale bus per ingressi/uscite analogici

SKU KS4494

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: KS4494

  • Country of origin:Germany

  • Product Type: Moduli I/O analogici

  • Payment: T/T, Western Union

  • Weight: 55g

  • Dimensions: 12 mm x 100 mm x 68 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'interfacciamento degli strumenti di campo con i sistemi standard di controllo dei processi basati su PLC richiede una conversione del segnale affidabile e resistente ai disturbi. Il Beckhoff KS4494 Bus Terminal integra le funzionalità di misurazione analogica fisica e di uscita del segnale in un unico modulo compatto da 12 mm, con ingombro ridotto. Operando direttamente sul backplane standard K-bus, questo modulo fornisce ingressi analogici a doppio canale e uscite analogiche a doppio canale, configurati per segnali bipolari da -10 a +10 V a terminazione singola. La sua particolare interfaccia di cablaggio innestabile consente un cablaggio rapido e privo di errori in campo e la sostituzione a caldo delle morsettiere senza interferire con i collegamenti permanenti del cablaggio dell'armadio di controllo.

Caratteristiche tecniche principali

  • Struttura a doppia funzione: Integra 2 ingressi analogici e 2 uscite analogiche in un'unica struttura fisica di canale terminale.
  • Campo di tensione bipolare: Configurato per campi di segnale ad alta precisione da -10 a +10 V, ottimizzando il controllo di attuatori e sensori bidirezionali.
  • Livello di cablaggio innestabile: Il design con distacco senza utensili della morsettiera semplifica i cicli di manutenzione dell'hardware in loco.
  • Isolamento elettrico: Offre un isolamento galvanico di 500 V tra il K-bus interno e i circuiti analogici lato campo.
  • Alimentazione efficiente: Basso consumo tipico di corrente, pari a 70 mA, direttamente dalla linea di alimentazione logica interna del K-bus.

Applicazioni industriali

  • Controllo di valvole proporzionali: Interfacciamento standard per sistemi idraulici industriali e posizionatori pneumatici che richiedono segnali di comando bipolari.
  • Controllo della velocità ad anello chiuso: Sincronizzazione del feedback proveniente da azionamenti a frequenza variabile (VFD) e tachimetri di posizionamento.
  • Integrazione di macchine OEM: Instradamento compatto di segnali multicanale all'interno di celle di produzione standard con spazio di installazione limitato.
  • Azionamento delle serrande HVAC: Controllo di serrande elettroniche per il tiraggio e di sistemi di trattamento dell'aria mediante circuiti di tensione standard.

Tabella delle specifiche tecniche

Nome del parametro Specifica del valore
Produttore Beckhoff Automation GmbH & Co. KG
Denominazione del modello KS4494
Tipo di morsettiera Livello di connessione innestabile (serie KS)
Numero di ingressi / uscite 2 ingressi analogici / 2 uscite analogiche
Tipo di segnale analogico A terminazione singola, da -10 a +10 V
Risoluzione Binario a 12 bit
Tempo di conversione < 2 ms
Margine di errore dell'uscita < +/-0,3% (rispetto al fondo scala)
Resistenza d'ingresso interna > 130 kOhm
Limite di carico dell'uscita > 5 kOhm (a prova di cortocircuito)
Assorbimento di corrente (K-bus) tip. 70 mA
Tensione di isolamento 500 V (da K-bus al potenziale del segnale)
Tipo di collegamento del conduttore Morsetti a gabbia azionati a molla
Sezione del conduttore Rigido/trecciato: 0,08...1,5 mm2 (AWG 28...16)
Materiale dell'alloggiamento Policarbonato, ignifugo
Temperatura di esercizio Da 0 a +55 °C
Dimensioni (W x H x D) 12 mm x 100 mm x 68 mm
Peso netto del modulo 0,055 kg
Peso di spedizione (calcolato) 2,00 kg (con imballaggio protettivo industriale rinforzato)
Paese di origine Germania

Collegamenti e interfacce

Punto di contatto del morsetto Assegnazione dei segnali Dettagli del circuito funzionale
Contatto 1 Ingresso 1 (+) Linea del segnale del canale di ingresso analogico 1 (-10 a +10 V)
Contatto 2 Uscita 1 (+) Linea di comando del canale di uscita analogico 1 (-10 a +10 V)
Contatto 3 0 V (riferimento ingresso 1) Percorso comune di ritorno del riferimento per l'ingresso 1
Contatto 4 0 V (riferimento uscita 1) Percorso comune di ritorno del riferimento per l'uscita 1
Contatto 5 Ingresso 2 (+) Linea del segnale del canale di ingresso analogico 2 (-10 a +10 V)
Contatto 6 Uscita 2 (+) Linea di comando del canale di uscita analogico 2 (-10 a +10 V)
Contatto 7 0 V (riferimento ingresso 2) Percorso comune di ritorno del riferimento per l'ingresso 2
Contatto 8 0 V (riferimento uscita 2) Percorso comune di ritorno del riferimento per l'uscita 2

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il KS4494 è l'equivalente sostitutivo fisico diretto del morsetto bus standard Beckhoff KL4494. Mentre il KL4494 utilizza morsetti a gabbia statici, il KS4494 integra un'interfaccia frontale innestabile sdoppiata e multipolare. Entrambi i morsetti condividono la stessa identica descrizione del dispositivo XML di TwinCAT (configurazioni GSDML/EDS) e utilizzano immagini di processo identiche con 2 ingressi da 16 bit e 2 uscite da 16 bit, senza richiedere modifiche alla logica del controller durante i programmi di ammodernamento hardware.

Problemi applicativi e note ingegneristiche

Poiché questo modulo utilizza una configurazione del segnale single-ended con collegamenti interni alla massa di riferimento, la strumentazione di campo che condivide percorsi comuni può introdurre uno sfasamento del segnale. Quando si instradano i cavi attraverso armadi industriali lunghi, i loop di massa possono compromettere la stabilità della digitalizzazione dell'ADC a 12 bit. Assicurarsi che i trasmettitori esterni e i carichi di corrente condividano un potenziale di zero volt vicino al gruppo di morsetti oppure utilizzare barriere di isolamento se vengono rilevati picchi di rumore nel TwinCAT Scope.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare un cacciavite standard per morsetti a testa piatta da 3,0 mm per azionare i contatti a molla. Si consiglia vivamente di utilizzare cavi a doppino ritorto schermato (STP) per tutti i collegamenti da -10 a +10 V, collegando la schermatura esclusivamente alla barra collettrice principale di messa a terra sul lato dell'armadio. Durante l'avvio iniziale, mappare le variabili in TwinCAT per monitorare i valori grezzi dei registri, dove i limiti esadecimali standard rappresentano i limiti fisici bipolari.

Linee guida per l'installazione

AVVERTENZA CRITICA SULL'INTEGRITÀ DEL SISTEMA

Isolare sempre tutte le alimentazioni sul lato campo e sul lato logico prima di montare, smontare o inserire/estrarre i morsetti innestabili. La mancata disalimentazione del backplane K-bus può causare danni fisici da arco elettrico o interrompere le comunicazioni con i backplane adiacenti, attivando l'arresto del watchdog del controller del bus.

1
Allineare il meccanismo di guida laterale a scorrimento e con chiave del KS4494 con il terminale bus adiacente della configurazione dell'impianto.
2
Premere con decisione sul supporto per guida DIN finché la clip di bloccaggio non si innesta saldamente sulla guida di montaggio da 35 mm (conforme alla norma EN 60715).
3
Inserire il blocco di cablaggio innestabile precablato nell'interfaccia della presa frontale del modulo fino a quando scatta saldamente in posizione.

FAQ

Qual è la differenza funzionale principale tra Beckhoff KL4494 e KS4494?

La differenza principale riguarda l'interfaccia di cablaggio. Il KL4494 è dotato di collegamenti standard con morsetti a tensione fissa, mentre il KS4494 integra un design con morsetti estraibili che consente di sostituire il corpo del modulo attivo senza scollegare il cablaggio sul campo.

Come funzionano i collegamenti degli ingressi analogici single-ended sul KS4494?

Il modulo utilizza un riferimento di potenziale interno comune a 0 V per i canali di ingresso e di uscita. È necessario evitare segnali sbilanciati con differenze di potenziale di riferimento tra i dispositivi di campo collegati, per prevenire rumore e loop di massa.

Gli ingressi e le uscite sono in grado di gestire i tipici intervalli di tensione da 0 a 10 V?

Sì, sebbene il modulo sia progettato per un intervallo completo di segnali bipolari da -10 V a +10 V, è retrocompatibile e può elaborare intervalli standard unipolari da 0 a +10 V tramite la calibrazione software in TwinCAT.

Il circuito di uscita analogica è protetto dai cortocircuiti esterni?

Sì, le uscite analogiche sono progettate per essere a prova di cortocircuito, con una resistenza di carico superiore a 5 kOhm necessaria per prevenire danni causati da configurazioni di cablaggio errate.
