BECKHOFF ZB7213-R003 Cavo EtherCAT/Ethernet dinamico per catena portacavi

Panoramica dell'infrastruttura industriale

Il ZB7213-R003 è un cavo ad alte prestazioni per la trasmissione combinata di dati e alimentazione, progettato da BECKHOFF per ambienti di automazione industriale gravosi. Questo gruppo cavi specializzato integra canali di comunicazione EtherCAT/Ethernet ad alta velocità insieme a conduttori di alimentazione secondari in un'unica struttura fisica. Nelle applicazioni intensive di automazione dei processi, come celle robotiche articolate multiasse, complessi di lavorazione CNC automatizzati e trasportatori per la movimentazione di materiali ad alta produttività, le linee di cablaggio indipendenti sono altamente vulnerabili alle sollecitazioni torsionali, all'attrito interno tra i conduttori e al degrado strutturale. Il ZB7213-R003 elimina questi punti critici abbinando una configurazione Ethernet star-quad a 4 anime con 4 conduttori di alimentazione per impieghi gravosi. Racchiusa in una guaina esterna in poliuretano (PUR) ad alta flessibilità, questa struttura integrata riduce drasticamente l'ingombro degli ingressi nei quadri, semplifica il percorso di installazione sul campo e minimizza i tempi di fermo non programmati delle apparecchiature meccaniche.

Topologia dei mezzi trasmissivi e architettura meccanica

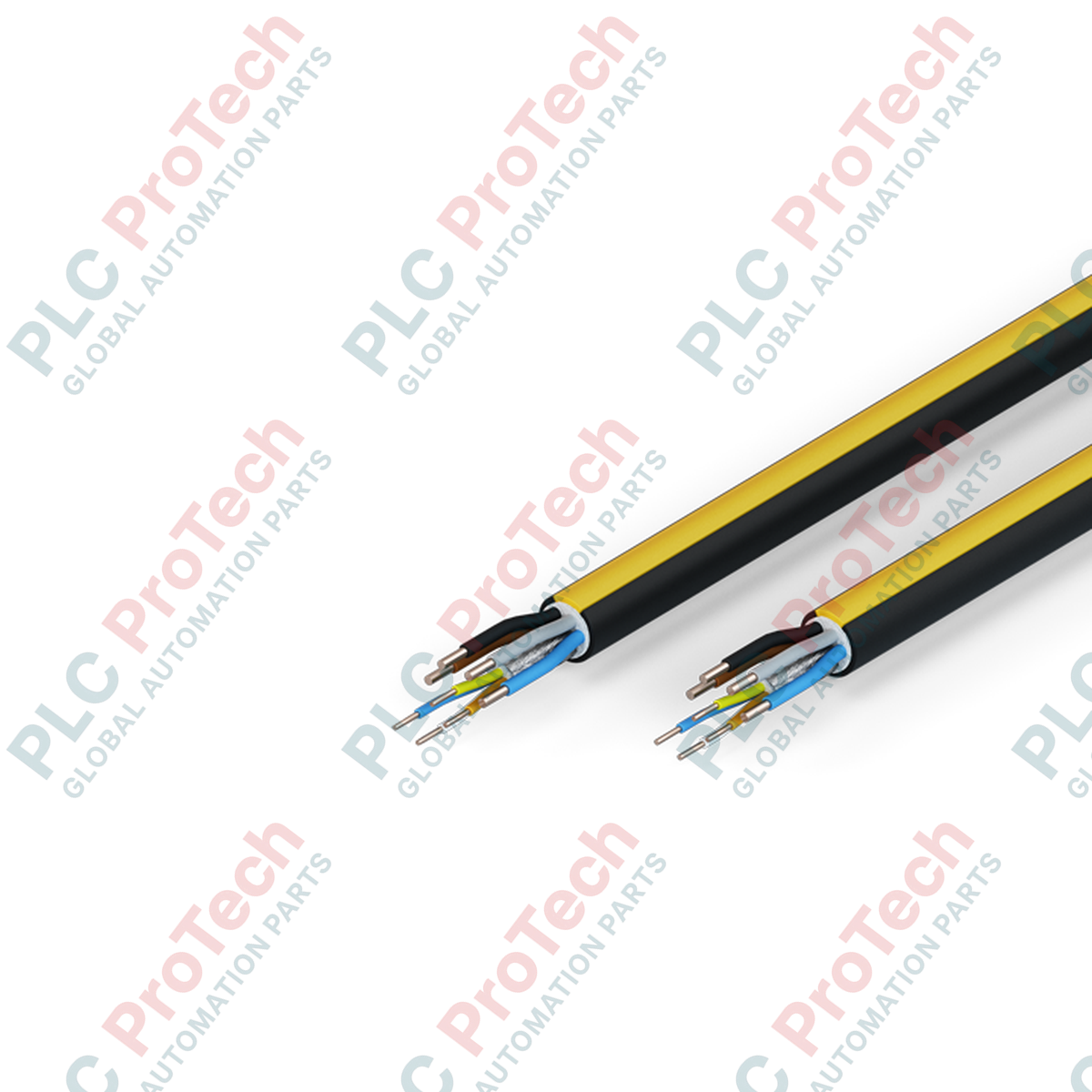

L'architettura interna in sezione trasversale di questo cavo è suddivisa in livelli dedicati alla trasmissione dei segnali e alla distribuzione dell'alimentazione, ottimizzati per l'impiego dinamico in catene portacavi. Le anime di comunicazione utilizzano una configurazione 1 x 4 x 0.34 mm² (AWG 22), progettata per garantire l'integrità dei dati a 100 Mbps con bassa attenuazione su lunghe distanze e in condizioni di movimento continuo. Il livello integrato di alimentazione presenta 4 conduttori con una sezione di 1.5 mm² (circa AWG 16), risultando adatto alla trasmissione di tensioni ausiliarie o di controllo direttamente ai nodi I/O di campo, agli array di sensori e agli attuatori a bassa potenza. L'intero fascio è rivestito da una guaina nera in PUR idrorepellente e resistente agli agenti chimici (simile a RAL 9005), contrassegnata da una striscia identificativa gialla ad alta visibilità (simile a RAL 1003) per semplificare il tracciamento delle linee all'interno di canaline affollate.

Specifiche hardware complete

Domande frequenti su diagnostica e progettazione applicativa

Quali sono i vantaggi fisici della striscia gialla sulla guaina dello ZB7213-R003?

La striscia gialla (simile a RAL 1003) funge da indicatore visivo del percorso durante l'installazione del sistema e la manutenzione sul campo. Consente ai tecnici di campo di isolare e identificare rapidamente i percorsi dell'infrastruttura combinata EtherCAT per dati e alimentazione all'interno di passerelle portacavi affollate, distinguendoli dai cavi dei motori CA ad alta tensione o dalle linee standard dei sensori senza dover controllare i codici componente stampati.

Questo cavo sfuso può essere tagliato e terminato sul campo utilizzando connettori industriali standard?

Sì. Il codice componente ZB7213-R003 identifica un cavo sfuso grezzo fornito su una bobina industriale master standard da 100 kg. È progettato specificamente per essere tagliato sul campo alla lunghezza richiesta dal progetto e terminato con connettori industriali circolari BECKHOFF compatibili o connettori sovrastampati cablabili sul campo.

Come si confronta la guaina in poliuretano (PUR) con le tradizionali guaine in PVC nelle applicazioni dinamiche?

Le guaine standard in PVC presentano una bassa elasticità e tendono a creparsi o a sviluppare una deformazione permanente sotto flessione continua, causando il bloccaggio delle anime interne. Il poliuretano (PUR) offre un'elevata resistenza alla trazione, resistenza strutturale allo strappo e recupero della forma durante il movimento dinamico nelle catene portacavi. Inoltre, il PUR è altamente resistente agli oli minerali aggressivi, ai refrigeranti idrosolubili per lavorazioni meccaniche e all'abrasione localizzata.

Protocolli di messa in servizio sul campo e installazione meccanica

• Gioco e allineamento della catena portacavi: Quando si posa il cavo con diametro di 10.8 mm in un sistema portacavi dinamico, verificare che il cavo non sia bloccato o fissato troppo strettamente all'interno della catena in movimento. Prevedere almeno il 10 percento di gioco di sicurezza tra la guaina in PUR e le barre divisorie interne della catena. Il cavo deve scorrere liberamente lungo il raggio dinamico senza impigliarsi o attorcigliarsi.

• Movimentazione e svolgimento della bobina master: Poiché le bobine sfuse possono pesare fino a 100 kg, utilizzare sempre un asse di svolgimento meccanico o un apposito supporto per bobine per tirare il cavo. Non tirare mai il cavo oltre la flangia di una bobina ferma, poiché ciò introduce una torsione strutturale delle anime che deforma la geometria interna star-quad, causando una perdita immediata dei dati ad alta frequenza.

• Limiti del raggio di curvatura: Rispettare rigorosamente il raggio minimo di curvatura dinamico durante la progettazione del layout della macchina (in genere da 10 a 15 volte il diametro esterno del cavo per il funzionamento continuo in catene portacavi). Il superamento della soglia minima di curvatura comprime le anime di alimentazione da 1.5 mm² contro le fragili linee di segnale da 0.34 mm², causando la perforazione dell'isolamento.

• Messa a terra della schermatura a 360 gradi: Durante la terminazione degli elementi quad Ethernet AWG 22, assicurarsi che la schermatura in rame intrecciato sia avvolta uniformemente attorno al pressacavo integrato del corpo del connettore. Una connessione conduttiva metallo-metallo stabile a 360 gradi elimina i picchi di rumore elettromagnetico ad alta frequenza provenienti dagli azionamenti di commutazione vicini.
