Cavo ibrido EtherCAT P BECKHOFF ZB7215-0100

Panoramica del prodotto

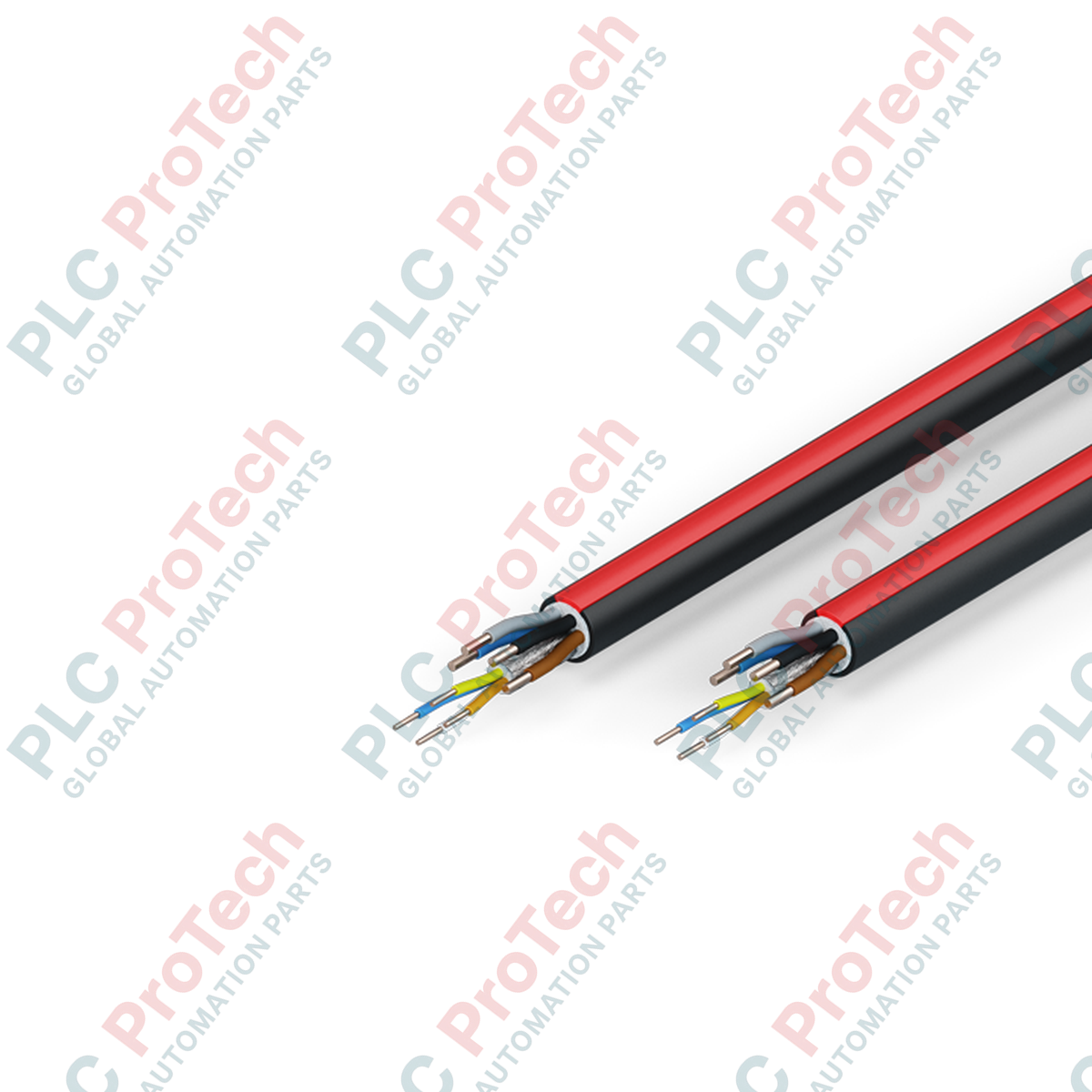

Lo ZB7215-0100 (ZB7215-0100) è un cavo ibrido EtherCAT P ad alte prestazioni, progettato per una distribuzione robusta di alimentazione e dati in ambito industriale. Con una lunghezza totale di 10.00 m, questo cavo integra la comunicazione EtherCAT ad alta velocità e una notevole capacità di alimentazione in un unico assemblaggio compatibile con catene portacavi. Progettato per soddisfare i rigorosi requisiti dei moderni sistemi automatizzati, incluse piattaforme robotiche, sistemi di controllo del movimento multiasse e gruppi I/O decentralizzati, questo cavo riduce i tempi di installazione e l'ingombro del quadro, offrendo al contempo un'eccellente resistenza meccanica in ambienti soggetti a movimenti ad alta frequenza.

Configurazione tecnica

Lo ZB7215-0100 è realizzato per supportare sia l'integrità dei dati ad alta velocità sia la distribuzione di alimentazione ad alta corrente. Il componente Ethernet presenta una configurazione schermata a 4 conduttori da 0.34 mm² (AWG 22), che garantisce comunicazioni affidabili sul bus di campo anche in ambienti caratterizzati da elevati livelli di interferenze elettromagnetiche. Il sistema di alimentazione utilizza quattro conduttori da 1.5 mm² (AWG 16), consentendo una maggiore capacità di corrente per attuatori e sensori esigenti. L'intero assemblaggio è protetto da una guaina in poliuretano (PUR) di alta qualità, specificamente formulata per resistere a flessioni continue, abrasione ed esposizione a oli industriali o lubrorefrigeranti. Il cavo è contrassegnato da una striscia gialla (RAL 1003) per distinguerlo dalle altre linee di rete, prevenendo collegamenti errati durante la manutenzione.

Specifiche tecniche

Domande frequenti

Qual è il vantaggio della striscia gialla su questo cavo?

La striscia gialla è un identificatore visivo standardizzato per i cavi Beckhoff EtherCAT P con una maggiore capacità di trasporto della corrente. Consente ai team di manutenzione di distinguere rapidamente questo cavo di alimentazione da 4 x 1.5 mm² dalle linee standard destinate esclusivamente alla comunicazione.

Questo cavo è adatto a variazioni estreme di temperatura?

Sebbene la guaina in PUR offra un'eccellente protezione meccanica, è necessario assicurarsi che la temperatura di esercizio della catena portacavi rimanga entro i limiti nominali dell'intero sistema. Il PUR mantiene flessibilità e resistenza in diversi intervalli di temperatura industriali.

È possibile utilizzare questo cavo in applicazioni fisse?

Sì, sebbene sia ottimizzato per applicazioni con catena portacavi (in movimento), è completamente compatibile anche con installazioni fisse. I materiali di alta qualità garantiscono una durata eccezionalmente lunga sia in condizioni statiche sia dinamiche.

La schermatura è sufficiente nelle aree con motori ad alta tensione?

La schermatura Ethernet integrata è progettata per condizioni EMC industriali standard. Nelle aree caratterizzate da rumore ad alta frequenza estremo generato da cavi motore non schermati, assicurarsi che sia presente una corretta messa a terra tra quadro e chassis per l'intero circuito di comunicazione.

Linee guida per l'installazione e buone pratiche

• Geometria della catena portacavi: durante l'installazione in una catena portacavi, non tendere il cavo. Deve adagiarsi liberamente nella catena per evitare tensioni meccaniche durante il ciclo di movimento.
• Raggio di curvatura: rispettare i requisiti relativi al raggio di curvatura minimo per i cavi destinati alle catene portacavi (in genere 10 volte il diametro esterno). Con un diametro esterno di 10.8 mm, mantenere un raggio di curvatura minimo di almeno 110 mm per tutte le applicazioni dinamiche.
• Scarico della trazione: utilizzare fascette fermacavo appropriate nei punti di ingresso e uscita del portacavi. In questo modo le forze dinamiche della macchina in movimento vengono assorbite dalla guaina del cavo anziché dai terminali interni dei dati e dell'alimentazione.
