Beckhoff ZB7215-0250 Cavo di collegamento EtherCAT P

Descrizione

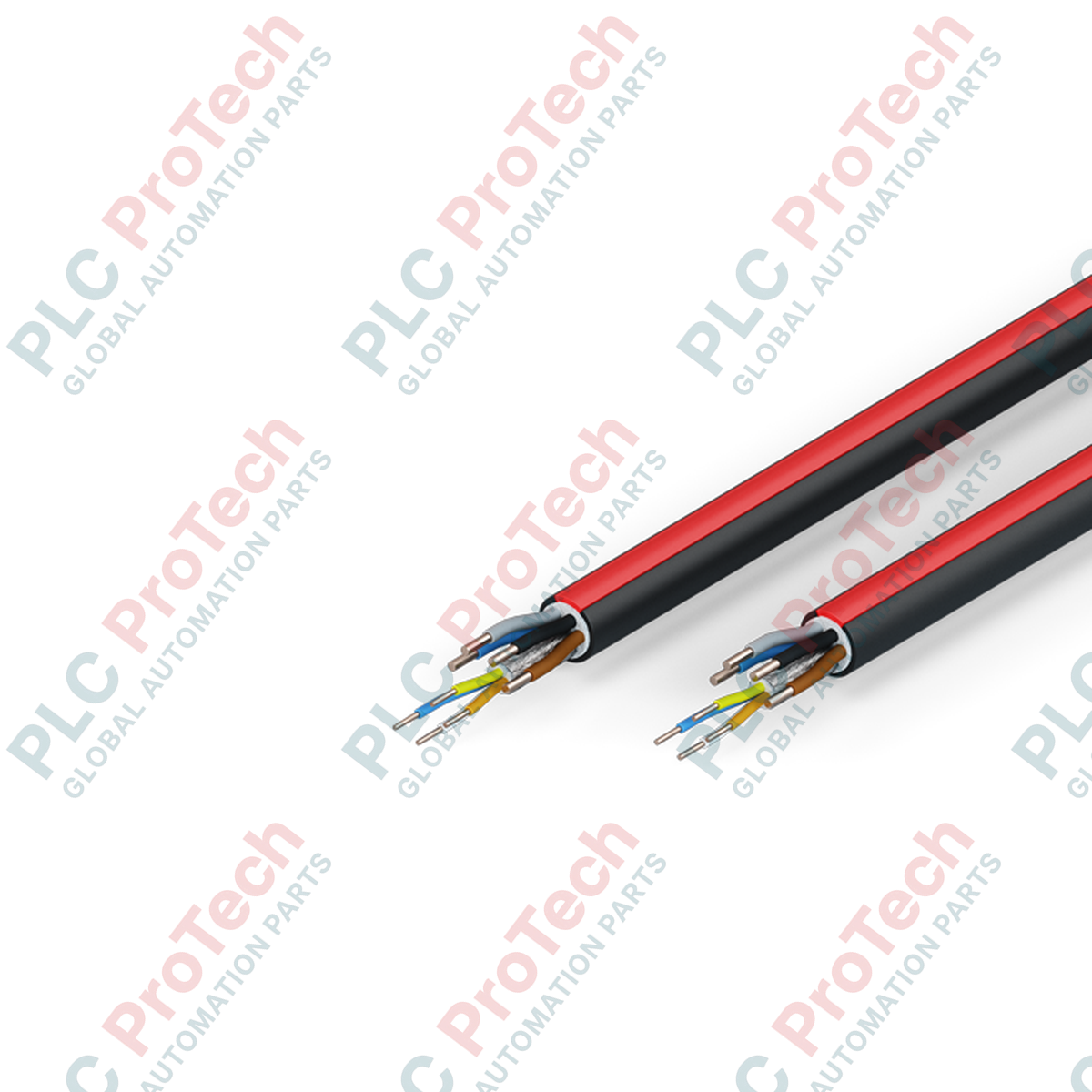

Progettato per la trasmissione dati industriale ad alta velocità e l'erogazione simultanea di alimentazione ausiliaria, il Beckhoff ZB7215-0250 è un cavo di collegamento ibrido preassemblato da 25 metri, ottimizzato per le architetture di sistema EtherCAT P. Questo cavo integra linee dati Ethernet ad alte prestazioni con robusti conduttori di distribuzione dell'alimentazione all'interno di un'unica guaina esterna altamente resistente, consentendo ai tecnici sul campo di semplificare le topologie di cablaggio. Grazie alla robusta composizione in poliuretano (PUR), il Beckhoff ZB7215-0250 offre un'eccellente resistenza all'usura meccanica e all'esposizione chimica, risultando ideale per sistemi automatizzati ad alto ciclo di lavoro che richiedono alimentazione affidabile e comunicazioni in tempo reale.

Caratteristiche principali

• Struttura interna ibrida: Contiene un'anima Ethernet a 4 poli (AWG 22) insieme a quattro conduttori di potenza indipendenti da 1,5 mm2.
• Compatibilità con il movimento dinamico: Specificamente classificato e strutturalmente ottimizzato per la flessione continua all'interno di catene portacavi e guide portacavi.
• Guaina in poliuretano per uso industriale: Offre un'elevata resistenza agli oli da taglio, al grasso, all'abrasione meccanica e agli agenti ambientali.
• Identificazione visiva migliorata: Guaina nera opaca (RAL 9005) con una striscia gialla altamente visibile (RAL 1003) per facilitare l'identificazione del percorso nelle canaline portacavi affollate.

Applicazioni industriali

• Sistemi robotici multiasse: Movimenti articolati e instradamento attraverso i bracci robotici, dove si verificano sollecitazioni torsionali e curve strette.
• Assemblaggi I/O decentralizzati: Distribuzione del segnale EtherCAT P e dell'alimentazione ausiliaria a 24 V CC tra blocchi di sensori/attuatori distanti, senza cablaggi ridondanti.
• Trasportatori automatizzati e movimentazione dei materiali: Instradamento a lunga distanza su portali, dove la flessibilità per catene portacavi e il peso minimo del cavo sono fondamentali.

Specifiche tecniche

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

La serie Beckhoff ZB7215 utilizza la nomenclatura industriale standard, in cui le ultime quattro cifre indicano la lunghezza del cavo (-0250 corrisponde direttamente a 25.0 metri). Per requisiti di percorsi più brevi, considerare ZB7215-0100 (10m) o ZB7215-0050 (5m). Questo cavo è progettato per accoppiarsi perfettamente ai corpi connettore Beckhoff B17 ENP; assicurarsi che i dispositivi sul campo siano dotati di spine di codifica corrispondenti per evitare incompatibilità fisiche sul posto.

Problemi applicativi e note tecniche

Con una lunghezza totale di 25 metri, la caduta di tensione sui conduttori di potenza da 1.5 mm2 deve essere verificata durante la progettazione del sistema. Se i moduli I/O a valle assorbono le correnti nominali massime (in genere fino a 12A o 16A, a seconda della configurazione del connettore), la caduta di tensione cumulativa su 25 metri potrebbe portare la tensione ai morsetti al di sotto del minimo operativo di 20.4V DC. Per applicazioni con carichi elevati, considerare l'iniezione locale dell'alimentazione o la scelta di una topologia segmentata per ridurre le perdite di linea.

Suggerimenti per la messa in servizio e il cablaggio

Quando si posa il cavo in catene portacavi a flessione continua, verificare che sia completamente privo di torsioni. Assicurarsi che vi sia uno spazio libero minimo del 10% attorno alla guaina del cavo all'interno degli scomparti del portacavi, per evitare che la guaina si inceppi o venga schiacciata strutturalmente. Non fissare il cavo con fascette serracavi in nylon strette all'interno della sezione dinamica del portacavi.
