Descrizione

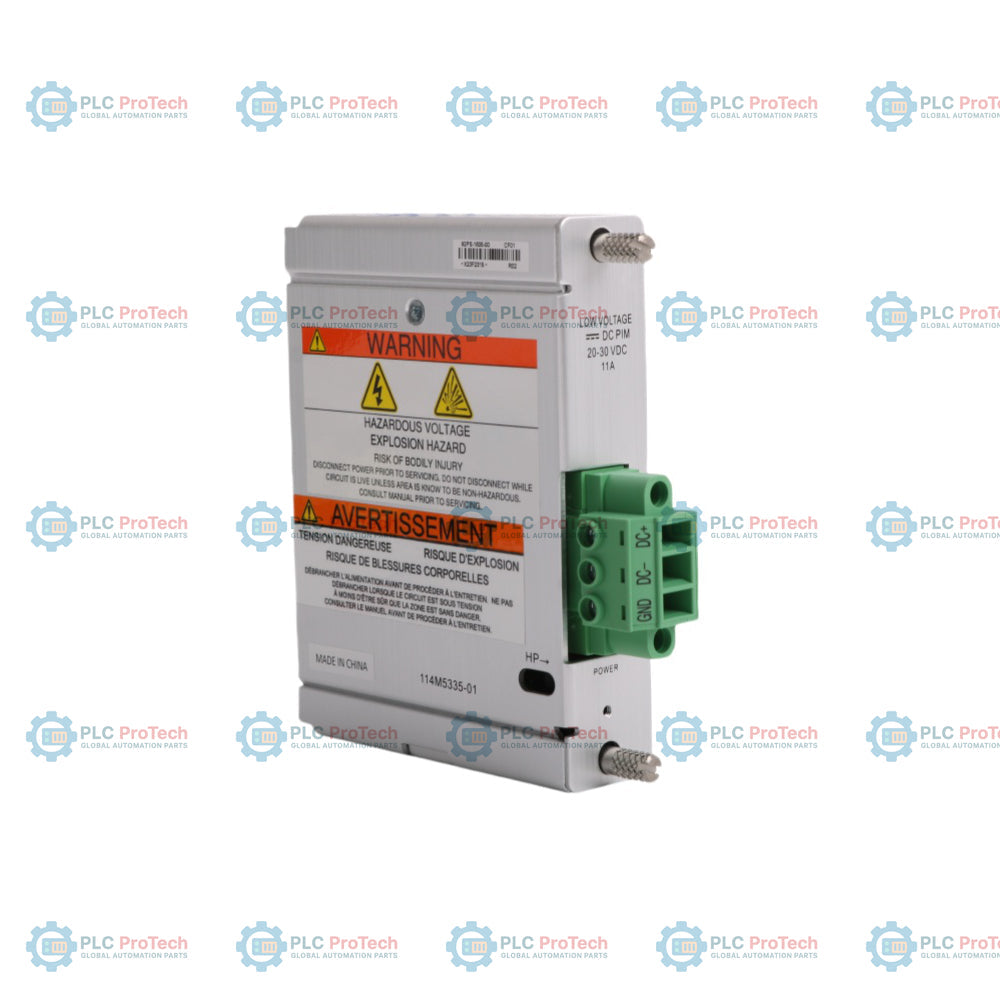

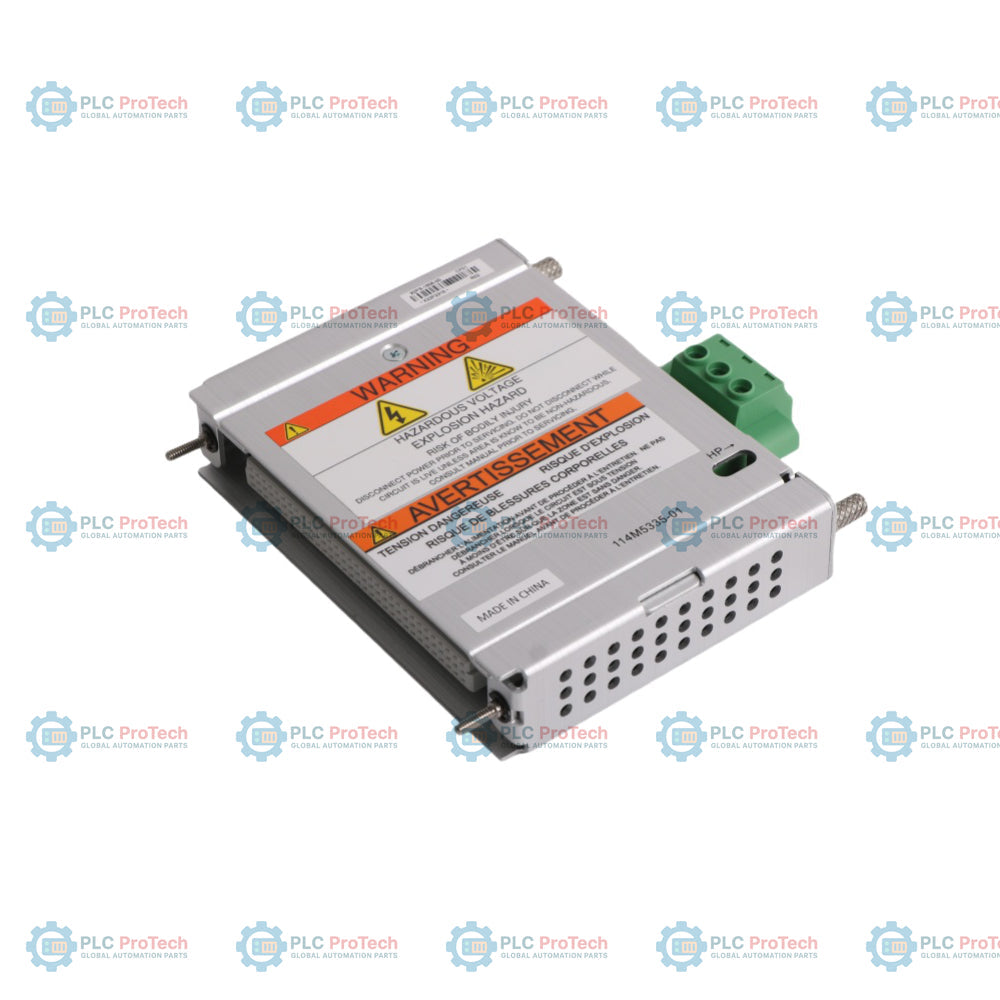

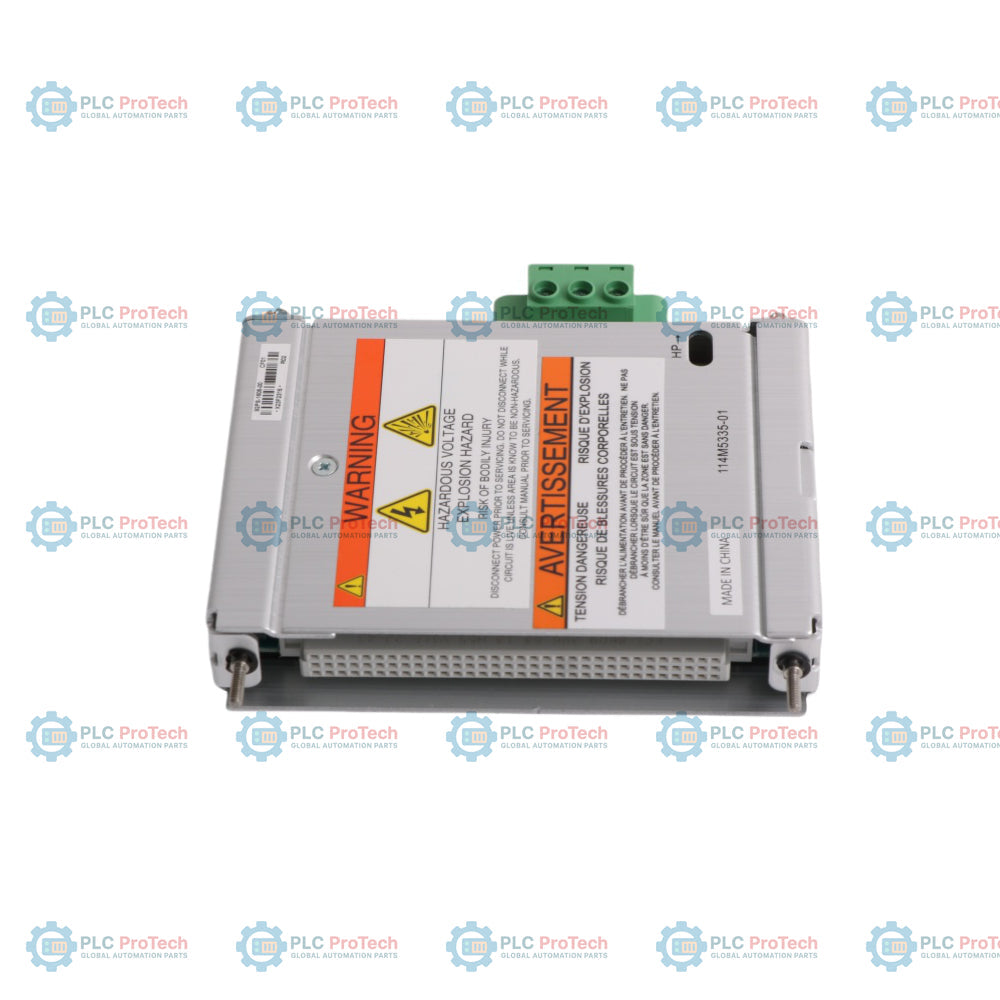

Il modulo di ingresso dell'alimentazione CC a bassa tensione (PIM) 114M5335-01 è un modulo di interfaccia dell'alimentazione dedicato, con montaggio posteriore, progettato per il sistema di alimentazione CA e CC Bently Nevada 3500/15. Posizionato nello slot posteriore direttamente dietro il modulo di alimentazione frontale associato, 114M5335-01 accetta ingressi di alimentazione CC a bassa tensione e instrada l'alimentazione al modulo di alimentazione CC a bassa tensione 114M5330-01. Converte l'alimentazione CC a bassa tensione in ingresso nei livelli interni richiesti dal rack del sistema di protezione delle macchine della serie 3500.

Caratteristiche

• Accetta un intervallo di ingresso CC a bassa tensione da 20 Vcc a 30 Vcc.
• Design del modulo dedicato a mezza altezza, installato direttamente dietro il modulo di alimentazione frontale corrispondente.
• Funziona in combinazione con il modulo di alimentazione CC a bassa tensione 3500/15 (114M5330-01).
• Protezione integrata dalle sovratensioni tramite un fusibile situato sul modulo di ingresso dell'alimentazione.
• La protezione integrata garantisce che le condizioni di sottotensione non causino danni al modulo o all'alimentatore.
• Supporta l'inserimento e la rimozione dei moduli senza interruzioni del funzionamento del rack nelle configurazioni di alimentazione a doppia ridondanza.

Applicazioni

• Rack del sistema di protezione delle macchine della serie 3500 alimentati a CC a bassa tensione.
• Sistemi industriali di monitoraggio delle condizioni e protezione dei turbomacchinari.
• Applicazioni di protezione di macchinari critici in impianti di processo, energetici e produttivi.

Specifiche tecniche

Linee guida per l'installazione

• Posizione di montaggio nel rack: Montare il modulo nello speciale slot posteriore a mezza altezza situato direttamente dietro il modulo di alimentazione CC a bassa tensione 3500/15 associato.
• Funzionamento ridondante: Nelle configurazioni rack con doppio alimentatore, l'inserimento o la rimozione di uno dei due moduli di alimentazione non interrompe il funzionamento del rack, purché sia attivo un alimentatore secondario.
• Sicurezza della tensione e del cablaggio: Assicurarsi che le linee di alimentazione CC rispettino l'intervallo operativo nominale da 20 a 30 Vcc e verificare la corretta polarità dei terminali durante il cablaggio.
• Manutenzione del fusibile: Se una condizione di sovratensione causa l'apertura del fusibile del modulo, sostituirlo utilizzando il fusibile di ricambio verificato con codice 01720045.

Conformità e certificazioni

• FCC: Parte 15 Classe A.
• Direttive EMC: Direttiva della Comunità Europea 2014/30/UE; EN 61000-6-2; EN 61000-6-4.
• Sicurezza elettrica: Direttiva della Comunità Europea 2014/35/UE; EN 61010-1.
• RoHS: Direttiva della Comunità Europea 2011/65/UE.
• Approvazioni marittime: Regole DNV GL per la classificazione; Regole ABS per le condizioni di classificazione.
• Approvazioni per aree pericolose: Classe I, Zona 2: AEx/Ex nA nC ic IIC T4 Gc; AEx/Ex ec nC ic IIC T4 Gc; Classe I, Divisione 2, Gruppi A, B, C e D (T4 a Ta = da -20 degC a +65 degC).
• ATEX / IECEx: Ex II 3 G; Ex nA nC ic IIC T4 Gc; Ex ec nC ic IIC T4 Gc (T4 a Ta = da -20 degC a +65 degC).
