Panoramica del prodotto

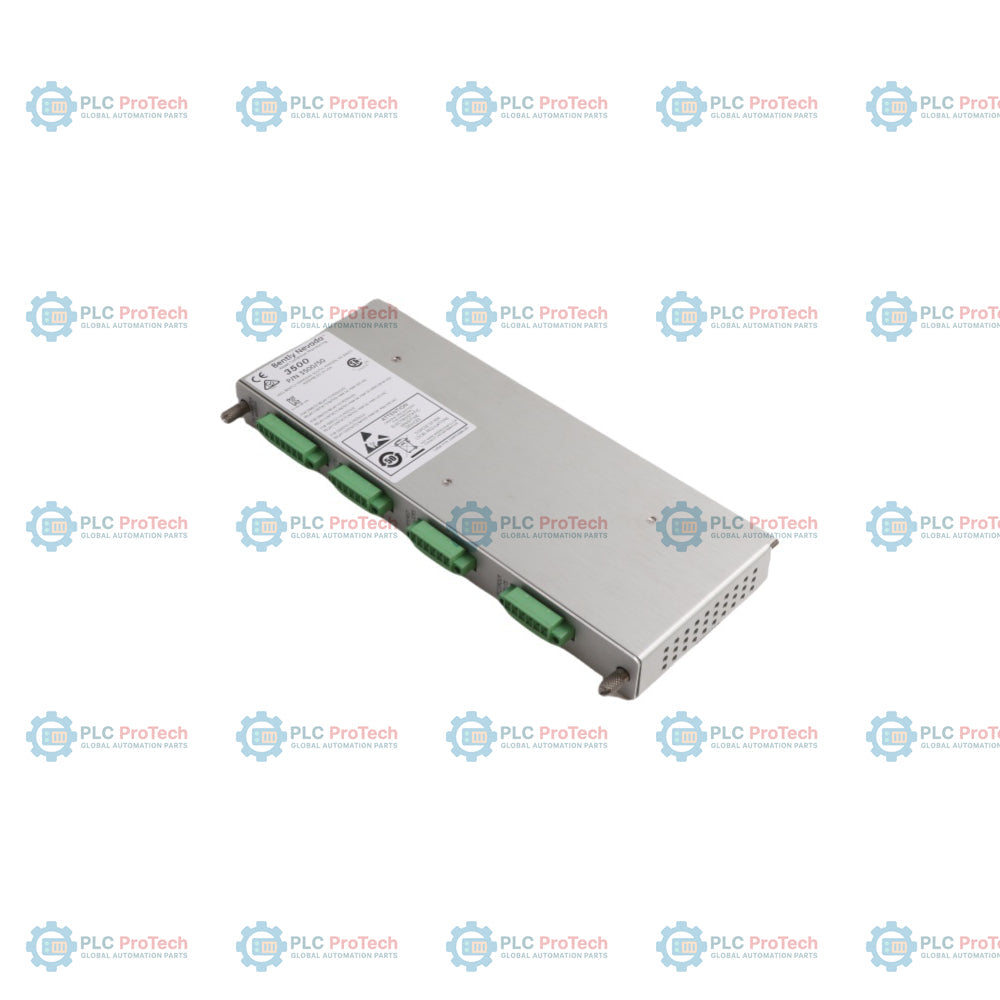

Il Bently Nevada 133442-01 è un modulo di ingresso/uscita (I/O) tachimetrico a doppio canale progettato per il sistema di protezione delle macchine della serie 3500. Questo modulo funge da interfaccia fisica principale per il cablaggio di campo, appositamente progettata per funzionare con 3500/50 e 3500/50M Moduli principali del tachimetro. Elabora ingressi a impulsi ad alta frequenza provenienti da sonde di prossimità o pickup magnetici passivi per consentire misurazioni precise della velocità di rotazione, dell'accelerazione del rotore e della rotazione inversa.

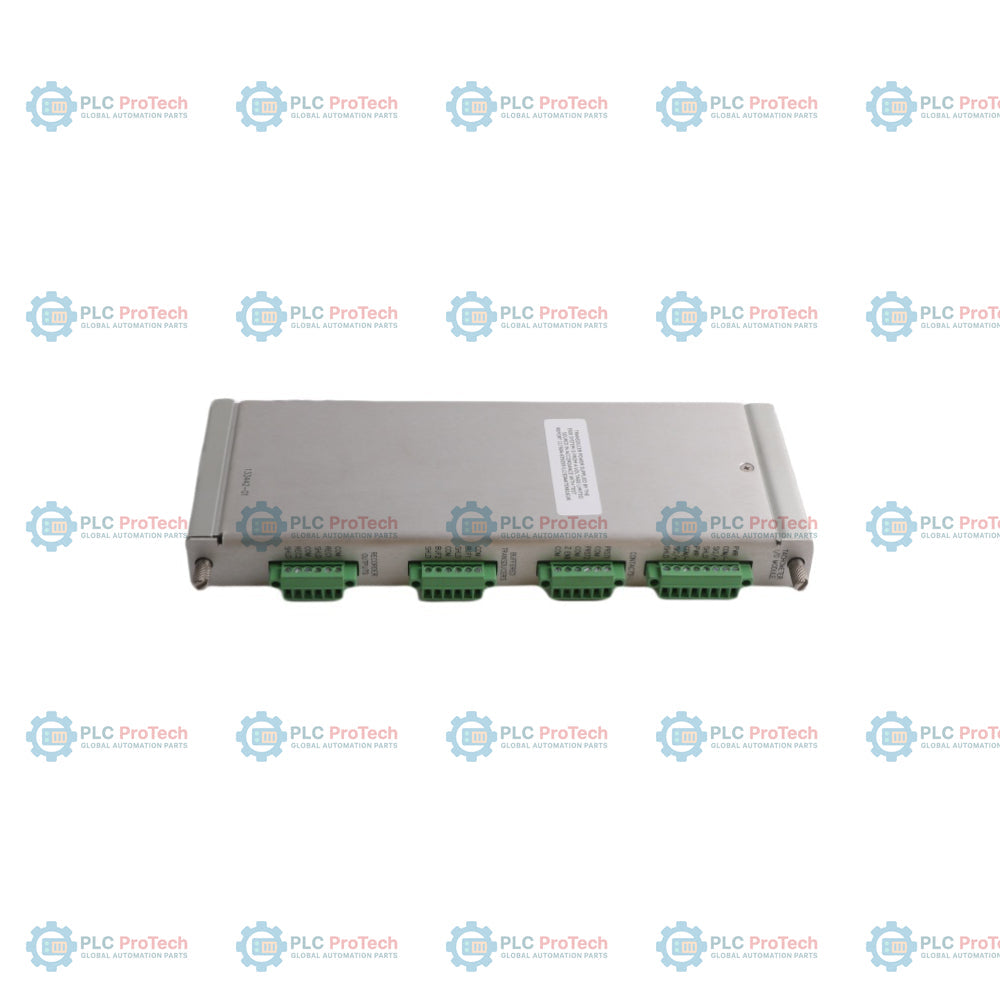

In quanto variante con terminazioni interne, il 133442-01 integra morsettiere a vite direttamente nel corpo del modulo, ottimizzandolo per installazioni in armadi ad alta densità dove lo spazio è una priorità. Questa configurazione hardware è ampiamente utilizzata in impianti di generazione elettrica, petrolchimici e di compressione del gas per il monitoraggio continuo delle macchine e la protezione critica contro il fuorigiri.

Specifiche tecniche

Informazioni per l'ordine

Quando si acquistano parti di ricambio, assicurarsi che il numero di parte corrisponda alla configurazione specifica del rack per evitare errori di incompatibilità hardware/software.

• Numero di parte: 133442-01

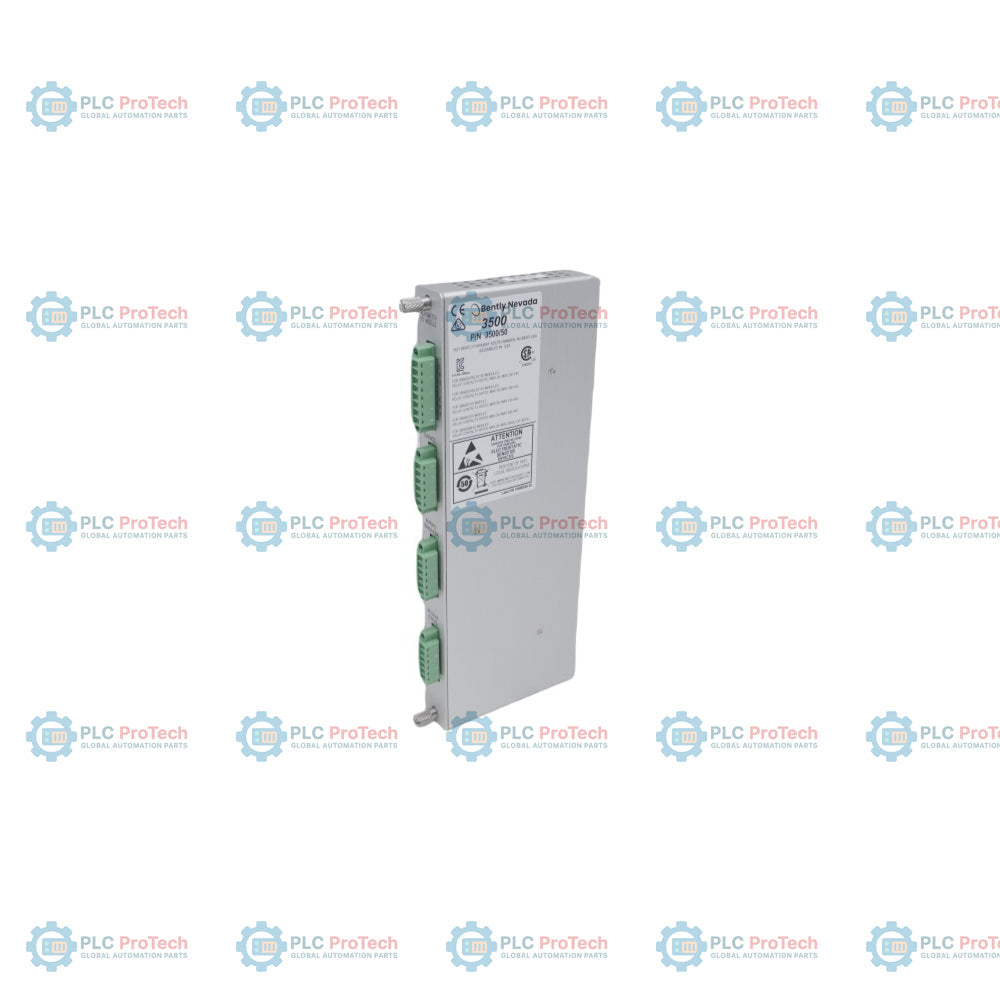

• Descrizione del componente: modulo I/O tachimetro 3500/50M con terminazioni interne (tipo a barriera interna)

• Modulo principale associato: 3500/50-01-XX o 3500/50M-01-XX

• Tipo di terminale: morsettiere a vite fisse

Guida alla progettazione e al cablaggio in campo

Requisiti di cablaggio e schermatura

• Scelta dei cavi: utilizzare cavi a doppino intrecciato e schermato (da 18 AWG a 22 AWG) per tutti i collegamenti dei trasduttori, al fine di ridurre le interferenze elettromagnetiche.

• Messa a terra delle schermature: collegare le schermature al terminale di terra dello strumento designato sul telaio del rack 3500 a un'estremità soltanto. Non effettuare la messa a terra sul trasduttore in campo per evitare loop di massa.

• Separazione dei segnali: mantenere una distanza minima di 300 mm (12 pollici) tra i cavi dei sensori di velocità e le linee di alimentazione CA ad alta tensione.

Precauzioni per l'installazione e la sostituzione a caldo

• Allineamento del rack: il 133442-01 deve essere installato nello slot posteriore corrispondente al processore principale 3500/50M montato anteriormente.

• Protocollo di bypass: prima di estrarre o inserire il modulo, escludere tutti i relè di intervento associati dei macchinari per evitare l'attivazione accidentale degli interventi della turbina o del compressore.

• Limiti di coppia: serrare le viti della morsettiera a un massimo di 0.56 N·m (5 in·lb) per proteggere le piste interne del PCB.

Domande frequenti

• Il modello 133442-01 è compatibile con i moduli 3500/50 più vecchi?

  Sì, è completamente compatibile con le versioni precedenti dei moduli standard 3500/50 e dei moduli aggiornati 3500/50M, a condizione che il software di configurazione del rack corrisponda alla variante hardware.

• Qual è la differenza tra questa versione e la versione con terminazione esterna (ET)?

  La 133442-01 dispone di morsettiere integrate. La versione ET richiede un cavo multipolare per il collegamento a una morsettiera per guida DIN remota.

• Quali sono i rischi del superamento dell'intervallo del segnale d'ingresso?

  Sebbene i circuiti di limitazione interni limitino le tensioni, una sovratensione prolungata al di fuori dell'intervallo da +10 V a -24 V può degradare i circuiti interni della barriera e causare guasti ai canali.
