Modulo I/O RTD/TC non isolato Bently Nevada 133819-02 3500/61

Panoramica del prodotto

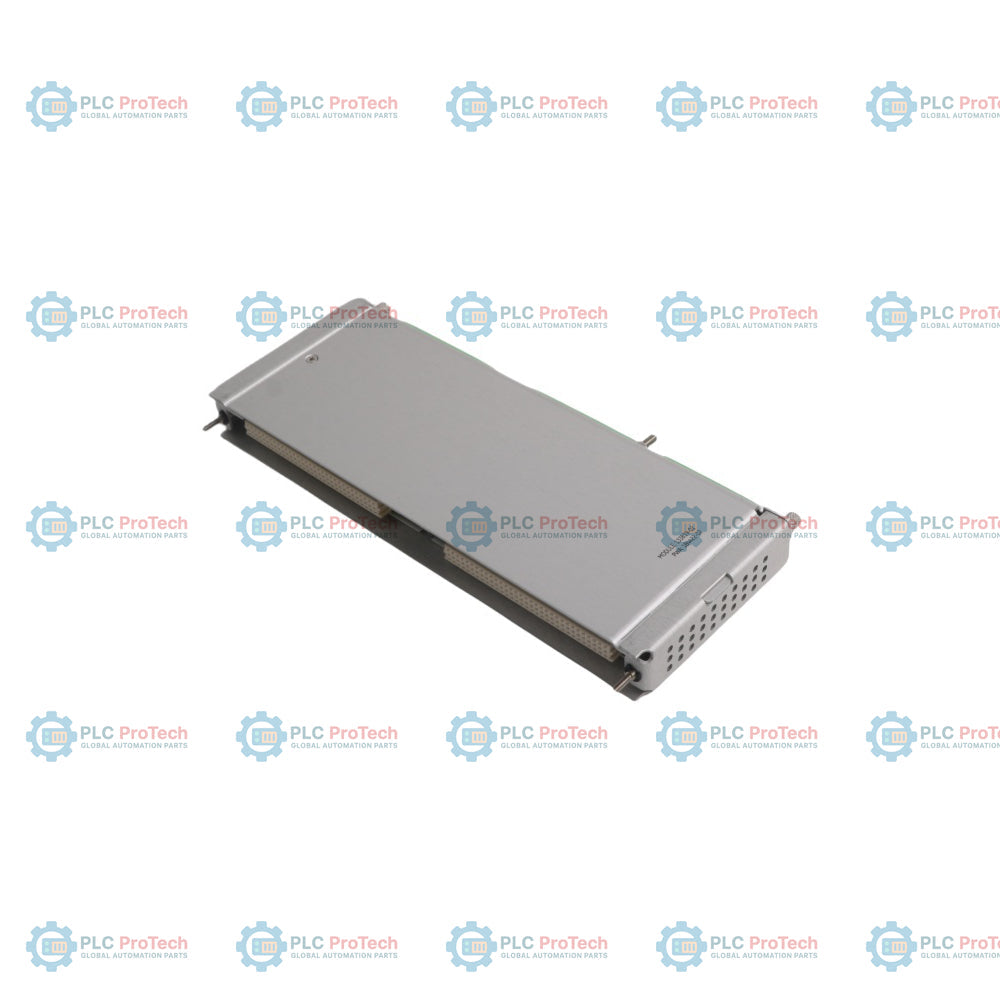

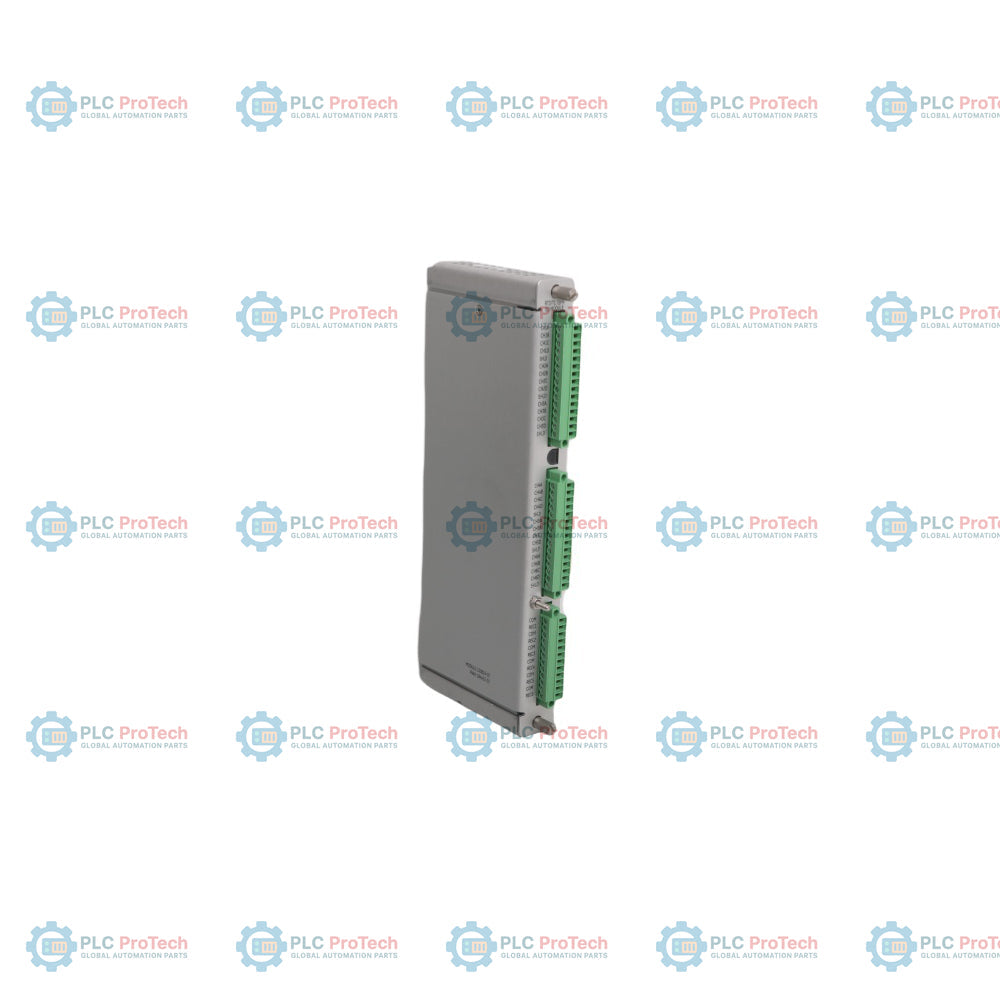

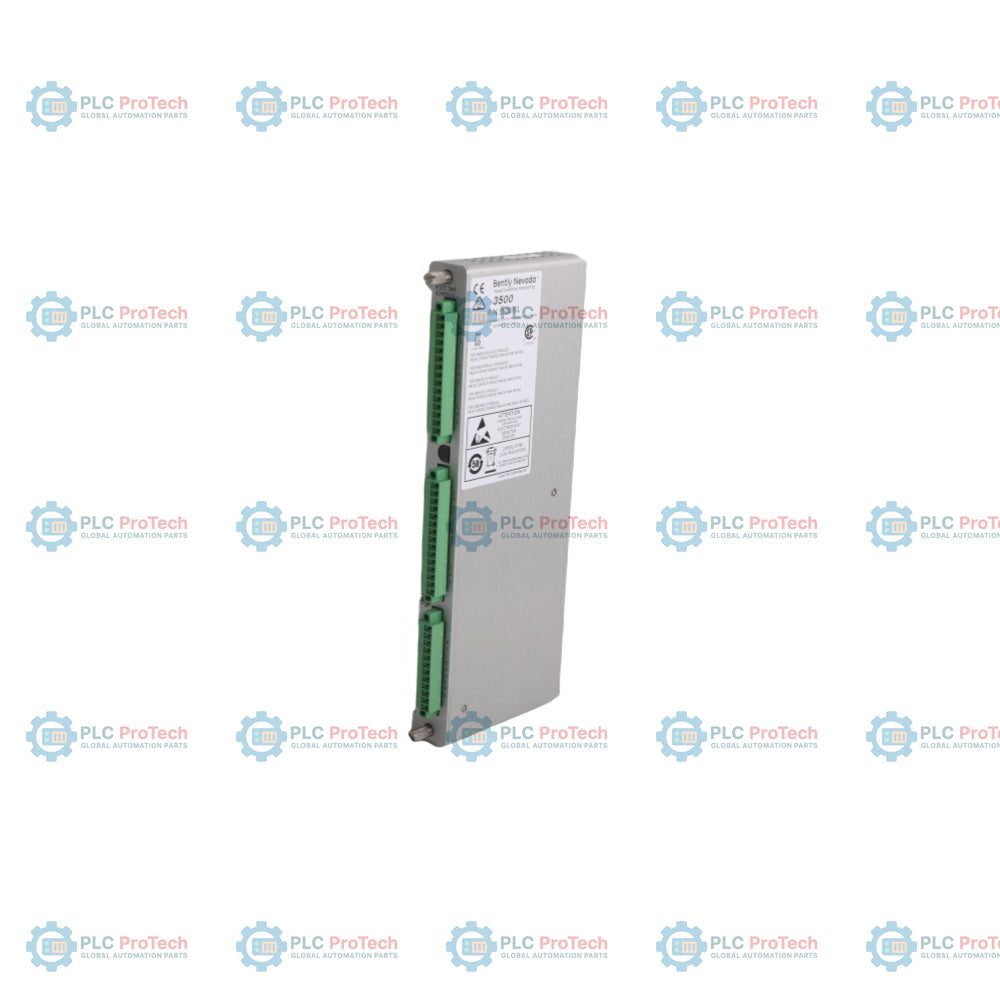

Il Bently Nevada 133819-02 è uno modulo I/O RTD/TC non isolato specializzato, progettato per il monitor di temperatura 3500/61. Questo modulo fornisce l'interfaccia fisica per il monitoraggio della temperatura su sei canali, supportando sia i rilevatori di temperatura a resistenza (RTD) sia le termocoppie (TC). Il modello 133819-02 è dotato di terminazioni interne, che consentono di collegare direttamente il cablaggio di campo alle morsettiere del modulo I/O stesso. Questa versione non isolata offre la massima flessibilità, permettendo agli utenti di configurare il modulo per TC, RTD o una combinazione di entrambi i tipi di sensore sui sei canali.

Funzionalità avanzate e uscite per registratore

In quanto componente della serie 3500/61, questo modulo I/O include uscite per registratore dedicate per ciascuno dei sei canali. Fornisce un segnale da +4 a +20 mA proporzionale all'intero intervallo di misura del monitor, consentendo un'integrazione fluida con sistemi di controllo esterni, DCS o registratori grafici per la registrazione dei dati. L'architettura del modulo è a tolleranza d'errore; il funzionamento del monitor non viene compromesso da cortocircuiti sulle uscite per registratore, garantendo che le funzioni primarie di protezione dei macchinari rimangano attive.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza principale tra i moduli 3500/60 e 3500/61?Entrambi i moduli offrono la stessa funzionalità di monitoraggio della temperatura su sei canali. Tuttavia, il modello 3500/61 (che utilizza l'I/O 133819-02) include uscite per registratore da 4-20 mA per ciascun canale, mentre il modello 3500/60 non dispone di queste uscite analogiche.

È possibile combinare diversi tipi di sensore su un singolo modulo 133819-02?Sì. A differenza delle versioni isolate, questo modulo I/O non isolato può essere configurato tramite il software di configurazione del rack 3500 per accettare qualsiasi combinazione di ingressi TC e RTD sui sei canali.

Come gestisce il modulo il cablaggio degli RTD?Il modulo fornisce una sorgente di corrente specializzata da 925 $\mu$A. È progettato per supportare RTD a 3 fili (utilizzando due alimentazioni di corrente per la compensazione dei fili) e RTD a 4 fili (utilizzando una singola alimentazione), garantendo misurazioni accurate della temperatura su vari tipi di trasduttore.

Guida all'ingegneria sul campo e all'installazione

• Gestione delle terminazioni interne: Il modello 133819-02 utilizza morsettiere interne. Assicurarsi che il cablaggio di campo sia etichettato correttamente e fissato saldamente per prevenire segnali intermittenti, che potrebbero attivare i LED di stato "Bypass" o "Error" sul pannello anteriore del monitor.

• Considerazioni ambientali: Il modulo è omologato per un intervallo di temperatura di esercizio compreso tra -30 °C e +65 °C. Per le installazioni in ambienti estremi, assicurarsi che il rack 3500 disponga di una ventilazione adeguata per mantenere questi limiti e prevenire derive della precisione.

• Configurazione TMR: Quando viene utilizzato in applicazioni a ridondanza modulare tripla (TMR), è necessario installare tre monitor di temperatura in gruppi adiacenti. Il sistema utilizza due tipi di votazione per impedire che guasti a punto singolo causino arresti falsi nei macchinari critici.

Vantaggi ingegneristici

Il modello Bently Nevada 133819-02 offre una soluzione conveniente e ad alta densità per la protezione dei macchinari basata sulla temperatura. Combinando il supporto per TC e RTD in un unico modulo con terminazioni interne, riduce lo spazio nell'armadio e semplifica la complessità del cablaggio. Per gli acquisti B2B, scegliere il modello originale 133819-02 garantisce la piena compatibilità con il sistema di monitoraggio 3500, mantenendo l'elevata precisione e la robustezza necessarie per proteggere turbine, compressori e grandi motori industriali.
