Bently Nevada 135489-03 Modulo I/O 3500/42M con barriere interne

Descrizione

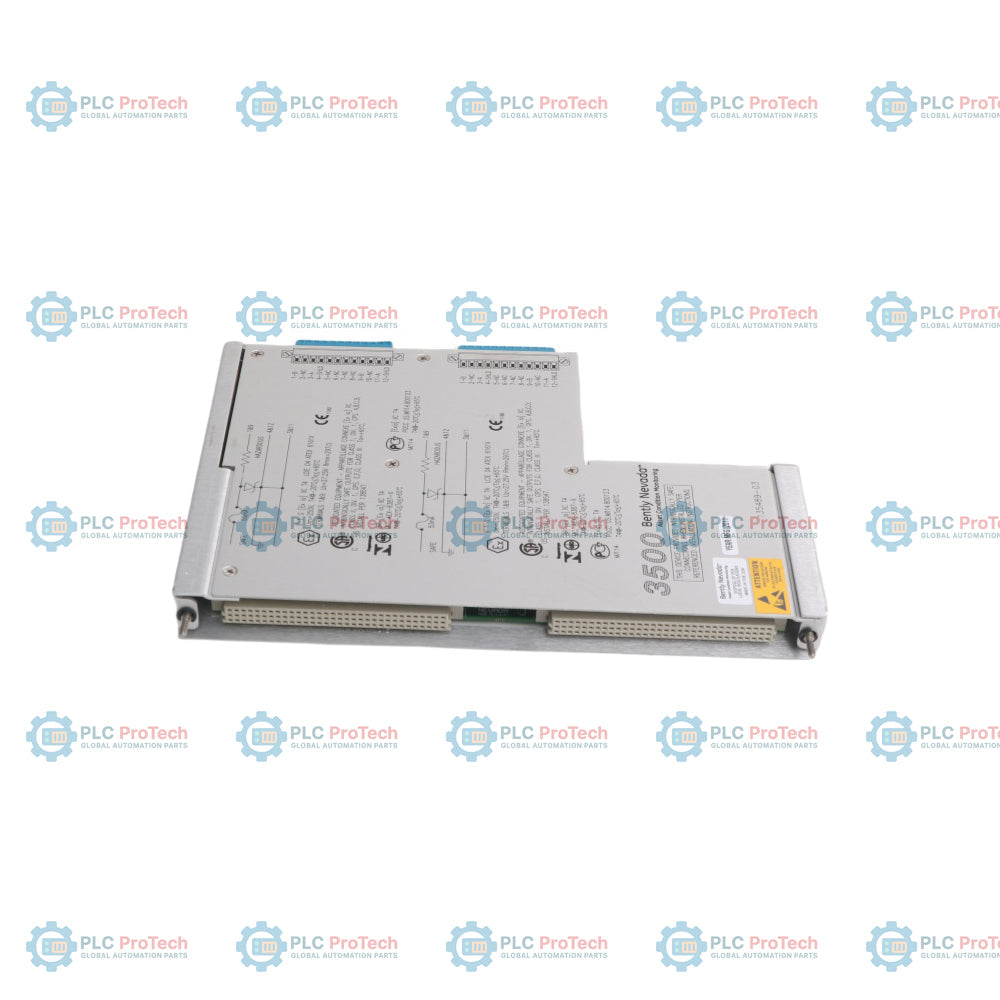

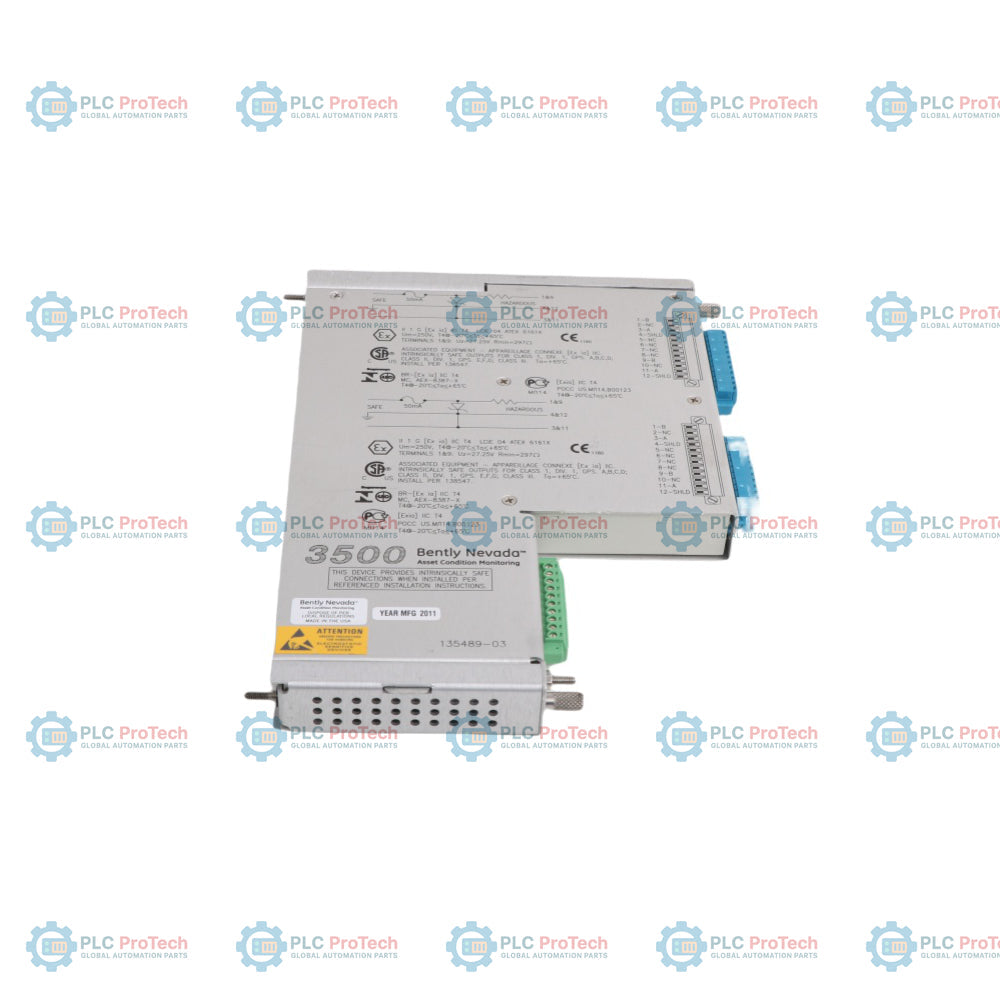

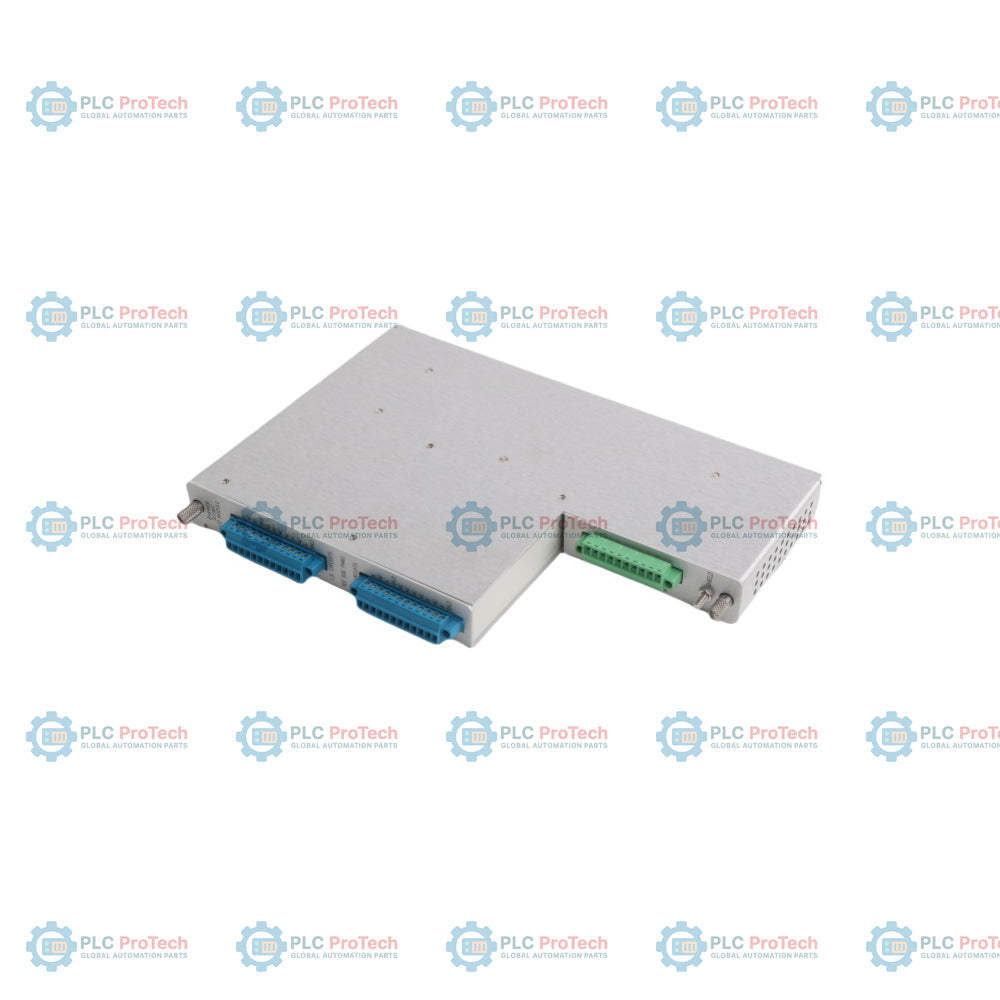

Il 135489-03 è un modulo I/O con barriere interne per lo slot posteriore, progettato per il sistema Bently Nevada 3500/42M Proximitor Seismic Monitor. Fornisce quattro canali di barriere di sicurezza intrinseca interne e interfacce di cablaggio con terminazioni interne, configurate specificamente per il collegamento ai sensori Velomitor sui canali da 1 a 4.

Questo modulo instrada i segnali dinamici dei trasduttori verso 3500/42M il monitor di elaborazione principale, offrendo al contempo i circuiti integrati di isolamento galvanico e Zener richiesti per le installazioni in aree pericolose. Gli operatori e gli ingegneri dello stabilimento utilizzano il 135489-03 per monitorare i parametri di vibrazione e velocità di rotazione sui macchinari industriali, trasmettendo valori statici critici e segnali bufferizzati ai sistemi di controllo, alle reti dello stabilimento e alle uscite dei registratori dei singoli canali.

Caratteristiche

• Integra quattro canali di barriere di sicurezza intrinseca interne per il collegamento diretto ai sensori Velomitor.
• Fornisce connettori a morsettiera interna per la terminazione del cablaggio sul campo.
• Si installa in un singolo slot posteriore a tutta altezza del rack, direttamente dietro la scheda del monitor principale 3500/42M.
• Include connessioni di uscita per registratori analogici indipendenti per tutti e quattro i segnali dei canali.
• Certificato per installazioni in luoghi pericolosi secondo i requisiti cNRTLus, ATEX e IECEx.

Applicazioni

• Monitoraggio continuo delle vibrazioni e della velocità per pompe industriali, ventilatori e motori elettrici
• Monitoraggio delle condizioni di compressori e turbine a vapore in aree di processo pericolose
• Condizionamento intrinsecamente sicuro dei segnali dei trasduttori sul campo per la protezione dei macchinari rotanti
• Protezione dei macchinari online 24/7 negli impianti petroliferi e del gas, chimici e di generazione elettrica

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Inserire il modulo in uno slot posteriore a tutta altezza del rack, situato direttamente dietro il modulo monitor principale di elaborazione 3500/42M associato.
• Collegare direttamente i cavi dei sensori di campo ai blocchi di morsettiere a vite del canale dedicato.
• Mantenere una corretta messa a terra e terminazione della schermatura secondo il disegno di installazione 138547 per la conformità ai requisiti di sicurezza intrinseca nelle aree pericolose.
• Assicurarsi che le condizioni operative ambientali rimangano entro l'intervallo specificato da 0 degC a +65 degC.

Conformità e certificazioni

• cNRTLus: Classe I, Zona 2: AEx/Ex nA nC ic [ia Ga] IIC T4 Gc; Classe I, Zona 2: AEx/Ex ec nC ic [ia Ga] IIC T4 Gc; Classe I, Divisione 2, Gruppi A, B, C e D (W/ uscita IS per la Divisione 1); T4 a Ta = -20 degC a +65 degC (-4 degF a +149 degF) se installato secondo il disegno 138547
• ATEX/IECEx: Ex nA nC ic [ia Ga] IIC T4 Gc; Ex ec nC ic [ia Ga] IIC T4 Gc; T4 a Ta = -20 degC a +65 degC (-4 degF a +149 degF) se installato secondo il disegno 138547
• EMC: Direttiva della Comunità Europea 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Sicurezza elettrica: Direttiva della Comunità Europea 2014/35/UE (EN 61010-1)
• RoHS: Direttiva della Comunità Europea 2011/65/UE; China RoHS SJ/T 11364-2024
• Marittimo: applicazioni marine e offshore ABS; norme DNV GL per la classificazione
• FCC: Conforme alla Parte 15 delle norme FCC
