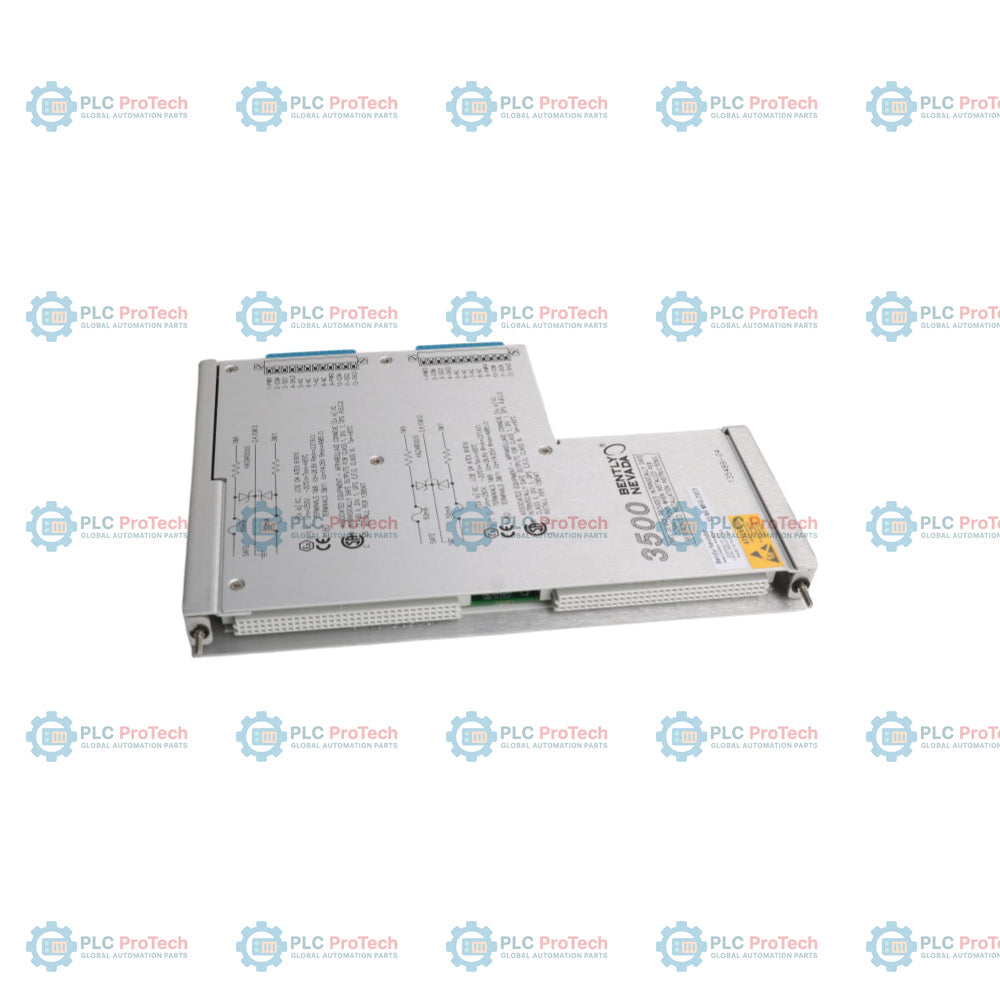

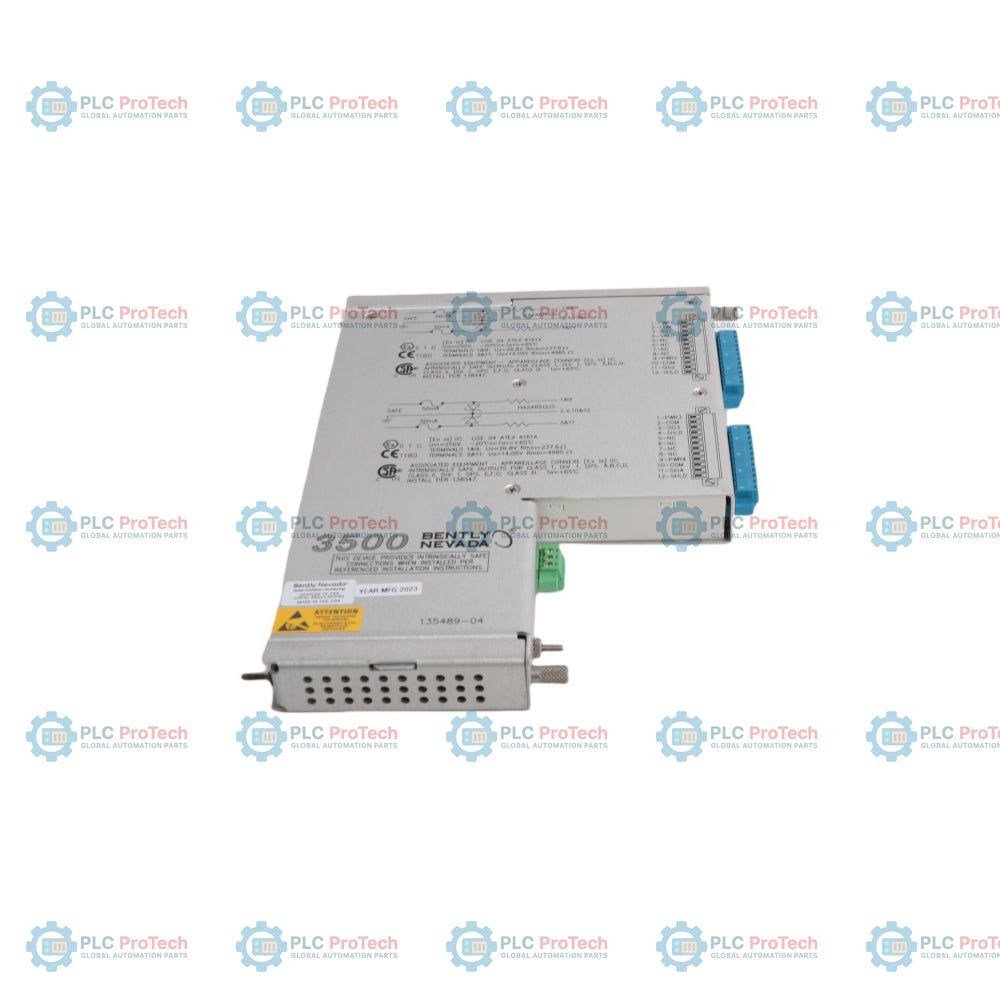

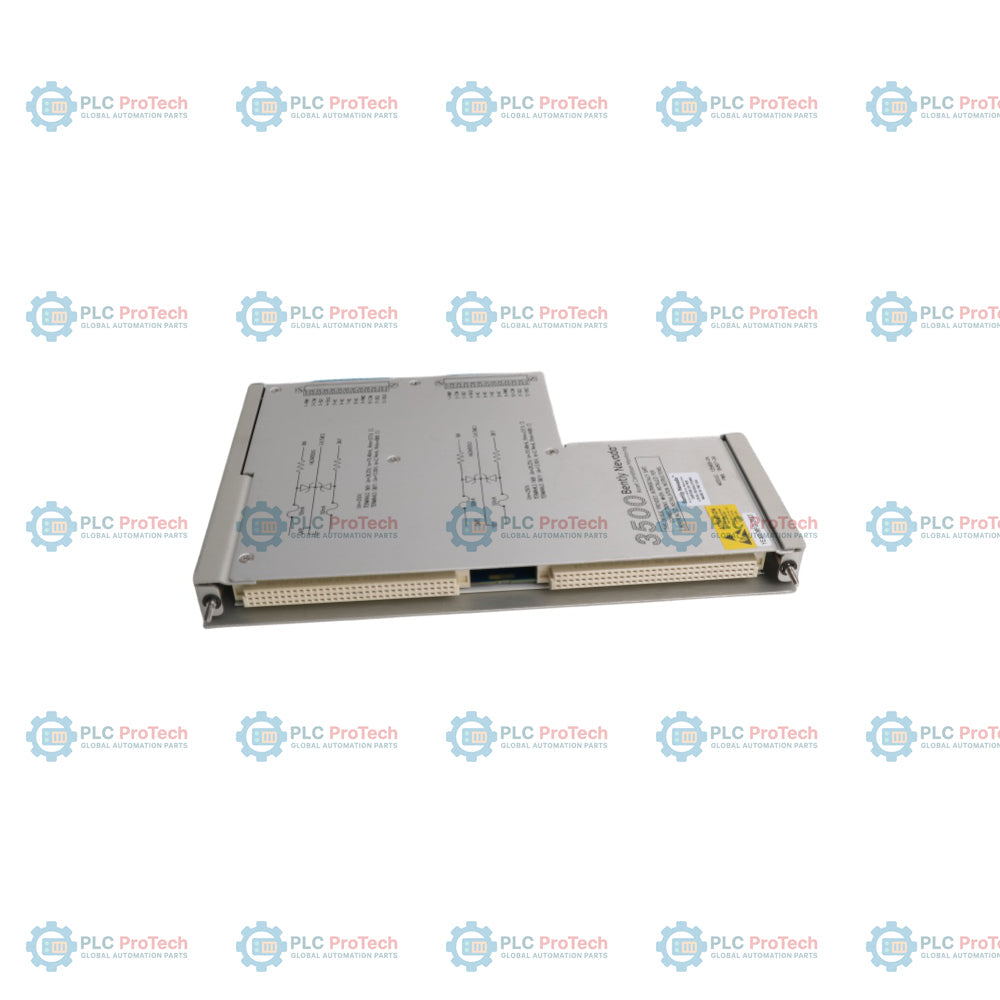

Modulo I/O Proximitor Bently Nevada 135489-04 3500/40M con barriere interne

Product Overview

Panoramica del prodotto

Il 135489-04 (135489-04) è un modulo di ingresso/uscita ad alte prestazioni progettato specificamente per il sistema monitor Proximitor 3500/40M di Bently Nevada. Questa interfaccia a quattro canali è progettata per collegare i trasduttori di campo al rack di protezione dei macchinari, fornendo barriere interne e terminazioni interne integrate. Questa configurazione è fondamentale per le installazioni in aree pericolose, poiché le barriere di sicurezza integrate limitano l'energia elettrica per prevenire l'accensione in atmosfere esplosive. 135489-04 Il modulo elabora segnali di impulso e spostamento provenienti da trasduttori di prossimità per monitorare parametri essenziali dei macchinari, tra cui vibrazione radiale, posizione assiale, eccentricità, espansione differenziale e REBAM. Fornendo protezione continua dei macchinari e dati ad alta fedeltà al personale operativo, il

svolge un ruolo fondamentale nella riduzione dei tempi di fermo non programmati per gli asset critici nella generazione di energia, nel settore petrolifero e del gas e nella lavorazione petrolchimica.

Il 135489-04 Architettura hardware ed elaborazione del segnale

• Il modulo è progettato con un'architettura ad alta densità che supporta contemporaneamente fino a quattro segnali provenienti da trasduttori di prossimità. È dotato di isolamento galvanico interno e componenti di sicurezza conformi ai parametri di entità CSA-NRTL/C e ATEX/IECEx.
• Programmazione dei canali: i canali del monitor sono programmati a coppie, consentendo al sistema di svolgere contemporaneamente fino a due funzioni distinte (ad esempio, i canali 1 e 2 monitorano la vibrazione radiale, mentre i canali 3 e 4 monitorano la spinta).
• Barriere di sicurezza: il modulo integra un circuito Proximitor Barrier con parametri specifici di alimentazione (PWR) e segnale (SIG), garantendo che i livelli Vmax e Imax rimangano entro i limiti operativi di sicurezza per la sicurezza intrinseca.

Condizionamento del segnale: l'hardware offre funzionalità avanzate di filtraggio, inclusi filtri diretti (fino a 4000 Hz), filtri gap e filtri notch a Q costante per il rilevamento vettoriale di 1X e 2X.

FAQ tecniche

In che modo la barriera interna influisce sui requisiti del cablaggio di campo?

Il 135489-04 include barriere di sicurezza integrate, eliminando la necessità di barriere Zener esterne o isolatori galvanici tra il rack e l'area pericolosa. Ciò semplifica la disposizione del quadro e riduce l'impedenza complessiva del circuito.

Questo modulo può essere utilizzato sia per la vibrazione radiale sia per la posizione assiale?

Sì. Il monitor 3500/40M abbinato a questo modulo I/O consente di configurare i canali a coppie per funzioni diverse, come la vibrazione radiale su una coppia e la posizione assiale sull'altra.

Quali sono i principali parametri di entità delle barriere interne?

Per la barriera Proximitor (PWR), Vmax è 26.25 V e Imax è 110.48 mA. Per il segnale (SIG), Vmax è 13.65 V e Imax è 2.74 mA.

🛠️ Guida all'installazione e passaggi principali

Il modello 135489-04 è un modulo I/O con barriere interne e terminazioni interne . Viene installato sul retro del rack 3500, direttamente dietro il monitor Proximitor 3500/40M . Fornisce isolamento a sicurezza intrinseca (IS) per i trasduttori situati in aree pericolose .

1. Installazione dell'hardware

• Canali in bypass: Prima di inserire il modulo, impostare i canali monitor associati in modalità Bypass per evitare arresti accidentali dei macchinari.
• Allineamento dello slot: Inserire il modulo I/O nello slot a tutta altezza sul retro del rack, corrispondente esattamente al modulo monitor 3500/40M sul lato anteriore .
• Inserimento e fissaggio: Guidare il modulo lungo le guide dello chassis finché non si collega saldamente ai connettori del backplane. Serrare le due viti a testa zigrinata sul pannello frontale.
• Messa a terra IS: Il rack 3500 deve contenere un modulo di messa a terra IS 3500/04. Assicurarsi che i contatti di messa a terra sul retro del modulo I/O entrino saldamente in contatto con la barra di messa a terra IS del rack.

2. Cablaggio e separazione fisica

• Morsetti con codifica a colori: Collegare il cablaggio di campo dei trasduttori dell'area pericolosa ai morsetti Blu. Collegare i segnali di uscita dell'area sicura ai morsetti Verdi.
• Distanza di 50 mm (2 pollici): Mantenere una distanza fisica minima di 50 mm (2 pollici) tra il cablaggio pericoloso (a sicurezza intrinseca) e il cablaggio non pericoloso (dell'area sicura).
• Percorso del cablaggio: Instradare il cablaggio dell'area pericolosa verso l'alto, nelle canaline superiori, e il cablaggio dell'area sicura verso il basso, nelle canaline inferiori, per evitare la contaminazione incrociata dei segnali.

🛒 Note per l'approvvigionamento

• Nessun trasduttore su bus: I moduli I/O con barriera interna non supportano trasduttori su bus (linee di alimentazione condivise). Ogni trasduttore deve essere cablato indipendentemente.
• Requisiti di profondità dell'armadio: I moduli con barriera interna sono più profondi dei moduli I/O standard. Non possono essere installati in armadi standard profondi 400 mm. È richiesta una profondità minima dell'armadio di 600 mm oppure un alloggiamento per montaggio su paratia/pannello.
• Riduzione del numero di slot: L'installazione del modulo di messa a terra IS 3500/04 obbligatorio occupa uno slot I/O dedicato. Ciò riduce il numero massimo di slot monitor disponibili in un rack standard da 19 pollici da 14 a 13.
• Solo terminazioni interne: Questo modello specifico (-04) dispone di morsetti a vite interni. Non può essere utilizzato con blocchi di terminazione esterni (ETB) o cavi prefabbricati.
• Restrizioni di temperatura: I rack dotati di barriere interne hanno un intervallo di temperatura operativa più ristretto, da 0°C a +65°C (da 32°F a +150°F), rispetto al limite inferiore standard di -30°C. Assicurarsi che la ventilazione dell'armadio sia adeguata.
