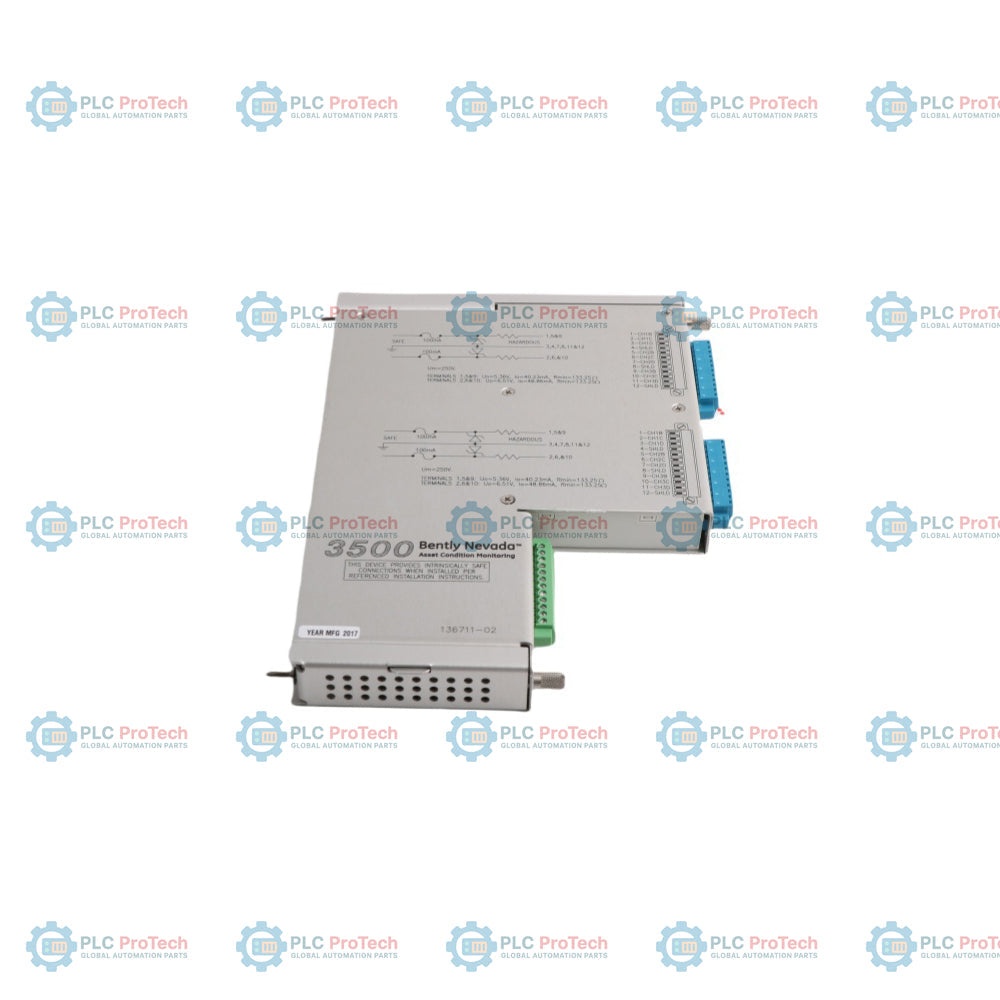

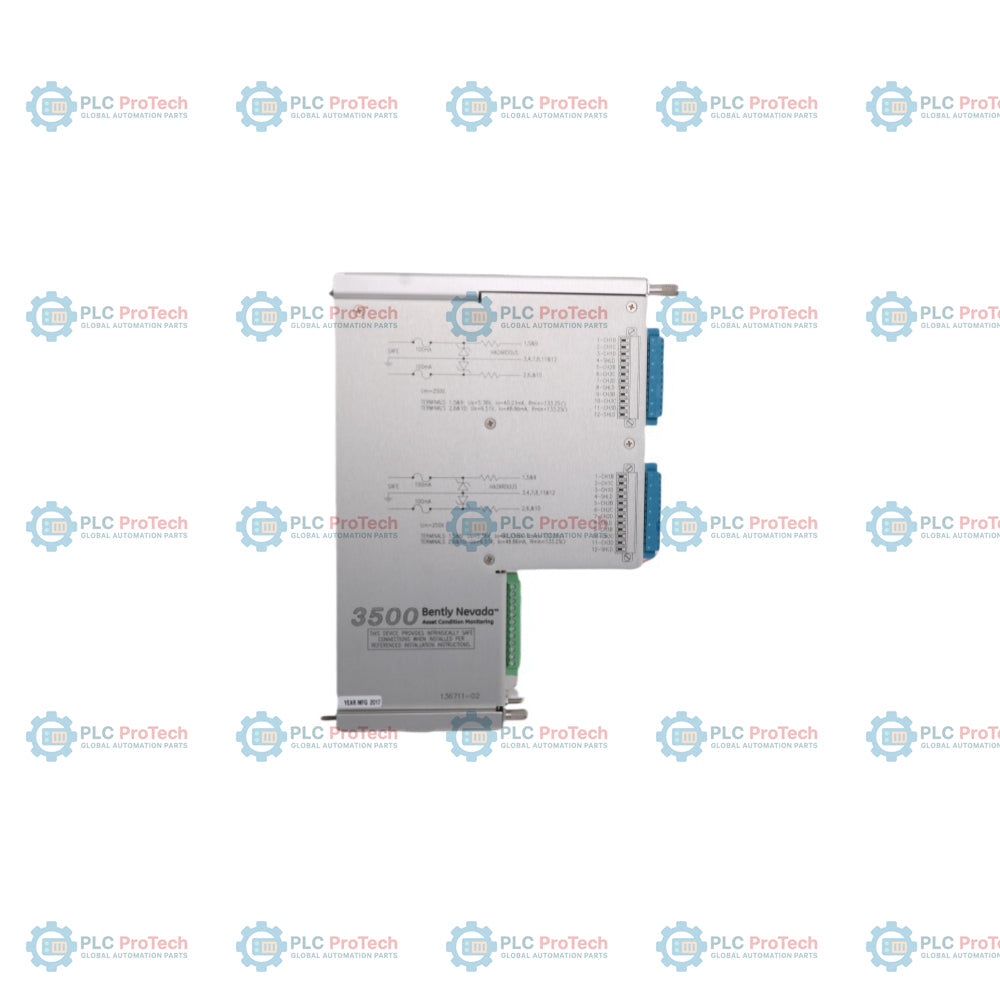

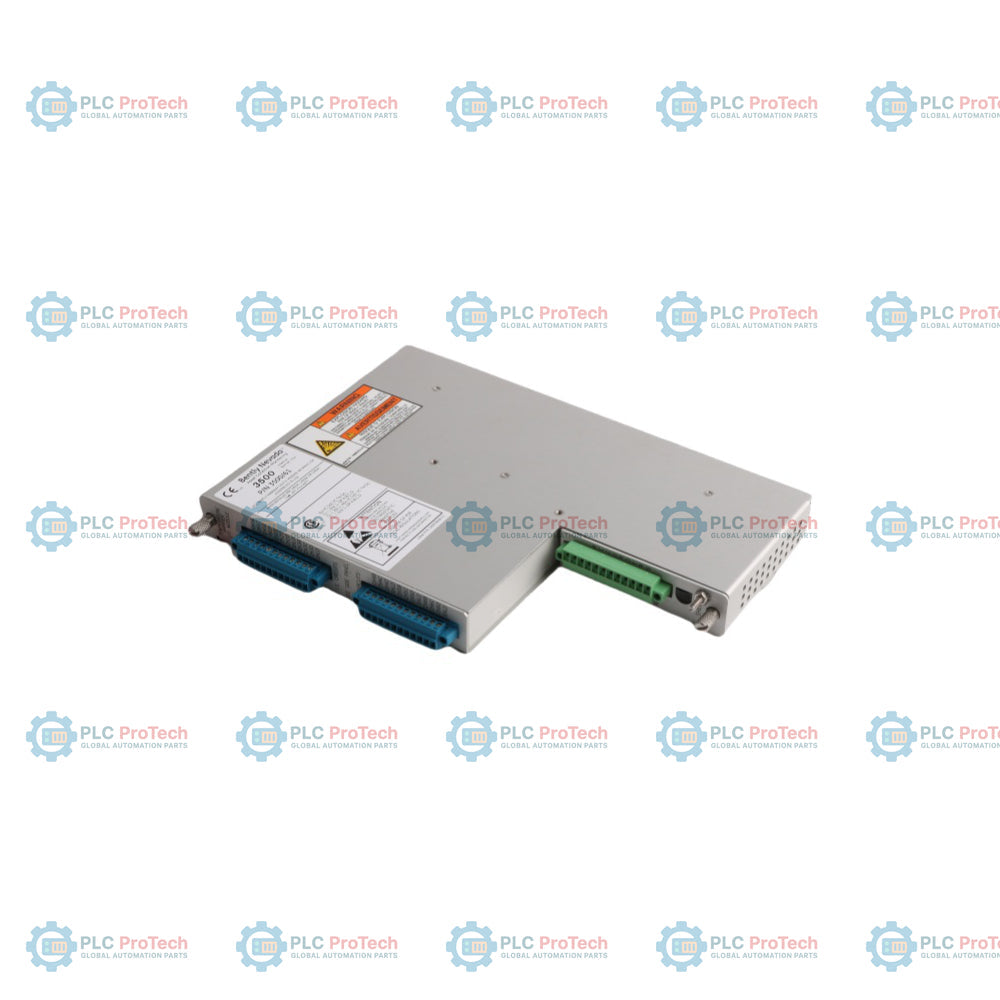

Il Bently Nevada 136711-02 è uno modulo I/O RTD/TC con barriere interne e terminazioni interne specializzato, sviluppato per il monitor della temperatura a 16 canali 3500/61 all'interno del sistema di protezione dei macchinari della serie 3500. Questo componente hardware funge da livello di interfaccia fisica che raccoglie i segnali di temperatura multicanale dai trasduttori situati sul campo. Questa specifica variante non isolata è progettata con barriere di sicurezza integrate, consentendo agli utenti di configurare i percorsi di terminazione per accettare ingressi da termocoppie (TC) o rilevatori di temperatura a resistenza (RTD), nonché una combinazione flessibile di entrambe le categorie di sensori simultaneamente all'interno dello stesso sottosistema rack.
La programmazione e la configurazione sul campo dei tipi di canale vengono gestite tramite il 3500 Rack Configuration Software, eliminando qualsiasi necessità di modifiche fisiche all'hardware o di procedure di calibrazione sul campo. Il modulo condiziona i segnali grezzi in millivolt provenienti dalle termocoppie e le variazioni di resistenza degli RTD a 3 o 4 fili, fornendo valori digitali strutturati della temperatura direttamente alla scheda principale del processore anteriore tramite il bus del backplane interno. Il design di sicurezza intrinseca integrato offre un elevato livello di integrazione combinando blocchi di terminazione e barriere di contenimento per aree pericolose in un'unica struttura compatta, rendendo il sottosistema 3500/61 ideale per la sorveglianza termica multipunto di cuscinetti, avvolgimenti dello statore e condotti di scarico su macchinari rotanti pesanti.
| Parametro / Categoria | Dettagli delle specifiche |
|---|---|
| Elettricità e alimentazione | |
| Produttore | Bently Nevada |
| Paese di origine | USA |
| Sottotipo del modulo | Non isolato con barriere di sicurezza interne |
| Valore della sorgente di corrente RTD | 925 +/- 15 uA a 25 degC per trasduttore (1 alimentazione per RTD a 4 fili, 2 alimentazioni per RTD a 3 fili) |
| Ingressi di trasduttori e sensori | |
| Capacità delle termocoppie (TC) | Tipo E, Tipo J, Tipo K, Tipo T |
| Intervalli di temperatura delle termocoppie |
Tipo E: -100 degC a +1000 degC (-148 degF a +1832 degF)
Tipo J: -18 degC a +760 degC (+0 degF a +1400 degF)
Tipo K: -18 degC a +1370 degC (+0 degF a +2498 degF)
Tipo T: -160 degC a +400 degC (-256 degF a +752 degF) |
| Rilevatore di temperatura a resistenza (RTD) | Platino da 100 Ohm (alfa = 0,00385), platino da 100 Ohm (alfa = 0,00392), nichel da 120 Ohm, rame da 10 Ohm |
| Intervalli di misura RTD |
Platino da 100 Ohm (0,00385): -200 degC a +850 degC (-328 degF a +1562 degF)
Platino da 100 Ohm (0,00392): -200 degC a +700 degC (-328 degF a +1292 degF)
Nichel da 120 Ohm: -80 degC a +260 degC (-112 degF a +500 degF)
Rame da 10 Ohm: -100 degC a +260 degC (-148 degF a +500 degF) |
| Intervalli con barriere esterne |
Platino da 100 Ohm (0,00385): -50 degC a +850 degC (-122 degF a +1562 degF)
Platino da 100 Ohm (0,00392): -50 degC a +260 degC (-122 degF a +1292 degF)
Nichel da 120 Ohm: -50 degC a +260 degC (-122 degF a +500 degF)
Rame da 10 Ohm: -50 degC a +260 degC (-122 degF a +500 degF) |
| Condizionamento del segnale e precisione | |
| Risoluzione di misura | 1 degC o 1 degF (eccetto per gli RTD in rame da 10 Ohm) |
| Precisione della terminazione esterna non isolata |
Rack bulkhead: +/-3 degC a 25 degC (+/-5,4 degF a 77 degF)
Rack standard: +/-1 degC a 25 degC (+/-1,8 degF a 77 degF) |
| Precisione della terminazione interna isolata |
Rack bulkhead: +/-2 degC a 25 degC (+/-3,6 degF a 77 degF) / +/-3 degC a 25 degC (+/-5,4 degF a 77 degF)
Rack standard: +/-3 degC a 25 degC (+/-5,4 degF a 77 degF) |
| Calibrazione | Non è necessaria alcuna calibrazione sul campo; specificata a +25 degC (+77 degF) |
| Limiti ambientali | |
| Temperatura di esercizio | 0 degC a +65 degC (32 degF a +150 degF) quando utilizzato con moduli con barriera interna |
| Temperatura di stoccaggio | -40 degC a +85 degC (-40 degF a +185 degF) |
| Dimensioni meccaniche e peso | |
| Dimensioni del modulo I/O (A x L x P) | 241,3 mm x 24,4 mm x 163,1 mm (9,50 in x 0,96 in x 6,42 in) |
| Peso del modulo | 0,46 kg (1,01 lb) |
| Requisiti per la posizione nel rack | Occupa 1 slot posteriore a tutta altezza direttamente dietro la scheda processore principale del monitor |
| Pin del connettore / morsettiera | Assegnazione delle funzioni |
|---|---|
| Morsetti a vite interni con barriera | Connessione fisica diretta per i cavi RTD multipolari grezzi e le estensioni di campo TC |
| Spina del bus del backplane interno | Matrice di interconnessione multipolare che trasmette i dati dei sensori condizionati al bus del rack 3500 |
Qual è la funzione del componente 136711-02?
Funziona come modulo di interfaccia per terminali posteriori e sicurezza intrinseca, instradando i segnali RTD e delle termocoppie dal campo verso uno slot monitor 3500/61.
Che cosa significa la designazione “non isolato” per questo modulo?
Indica che i canali condividono un punto di riferimento di massa comune, pur rimanendo protetti da barriere di sicurezza interne integrate.
Posso combinare termocoppie e RTD sulla stessa scheda I/O?
Sì, i percorsi dei canali non isolati possono essere personalizzati individualmente tramite software per accettare una combinazione mista di termocoppie e RTD.
Quale tipo specifico di RTD è consigliato per le installazioni ingegneristiche standard?
Gli RTD al platino con un valore alfa di 0,00385 sono lo standard industriale e sono altamente raccomandati per ottenere la massima precisione.
È necessaria una calibrazione manuale sul campo dopo la sostituzione di questo hardware?
Non è necessaria alcuna calibrazione manuale sul campo, poiché il ridimensionamento dei parametri di tutti i canali viene gestito automaticamente tramite il software di configurazione del sistema.
Quale valore di corrente costante fornisce questo modulo ai sensori RTD?
La rete di sorgenti di corrente integrata fornisce 925 +/- 15 uA a una temperatura ambiente di riferimento di 25 °C per ciascun percorso del trasduttore.
Quante alimentazioni interne in corrente vengono attivate quando è collegato un RTD a 4 fili?
La configurazione del modulo attiva una singola linea di alimentazione in corrente per un circuito RTD a 4 fili e due alimentazioni separate per un circuito RTD a 3 fili.
Qual è il limite di temperatura operativa definito per questa versione del modulo?
Il modulo è progettato per funzionare in modo affidabile in un ambiente a temperatura ambiente continua compresa tra 0 °C e +65 °C.
Quali sono le dimensioni fisiche esatte di questo componente con montaggio posteriore?
La scheda misura 241,3 mm in altezza, 24,4 mm in larghezza e 163,1 mm in profondità.
Questo componente contiene la scheda processore digitale principale?
No, questo numero di parte rappresenta il gruppo di terminazione I/O con inserimento posteriore e barriere integrate; il modulo processore anteriore viene fornito separatamente.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 3500/61 136711-02
Country of origin:United States
Product Type: Modulo I/O per il monitoraggio della temperatura
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 940g
Dimensions: 2.3cm x 18.5cm x 24.1cm
Shipping port: Xiamen
Warranty: 12 months
