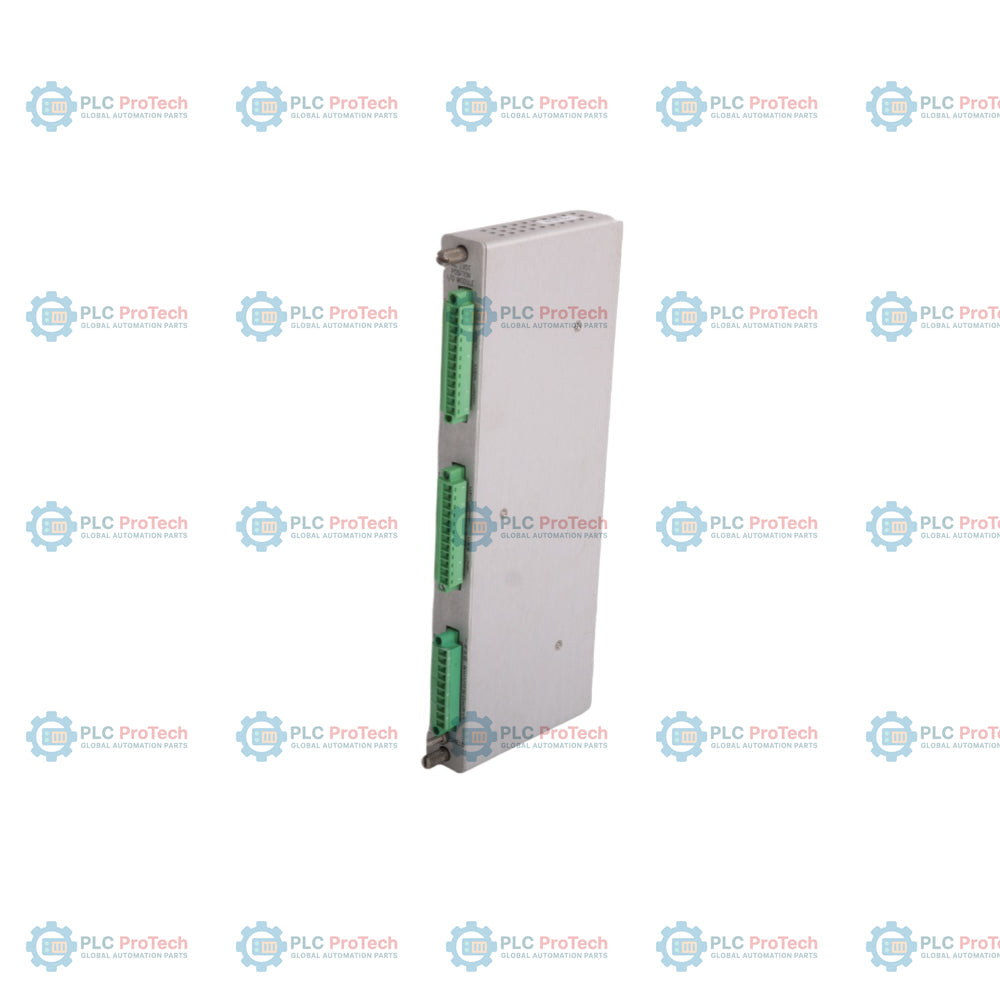

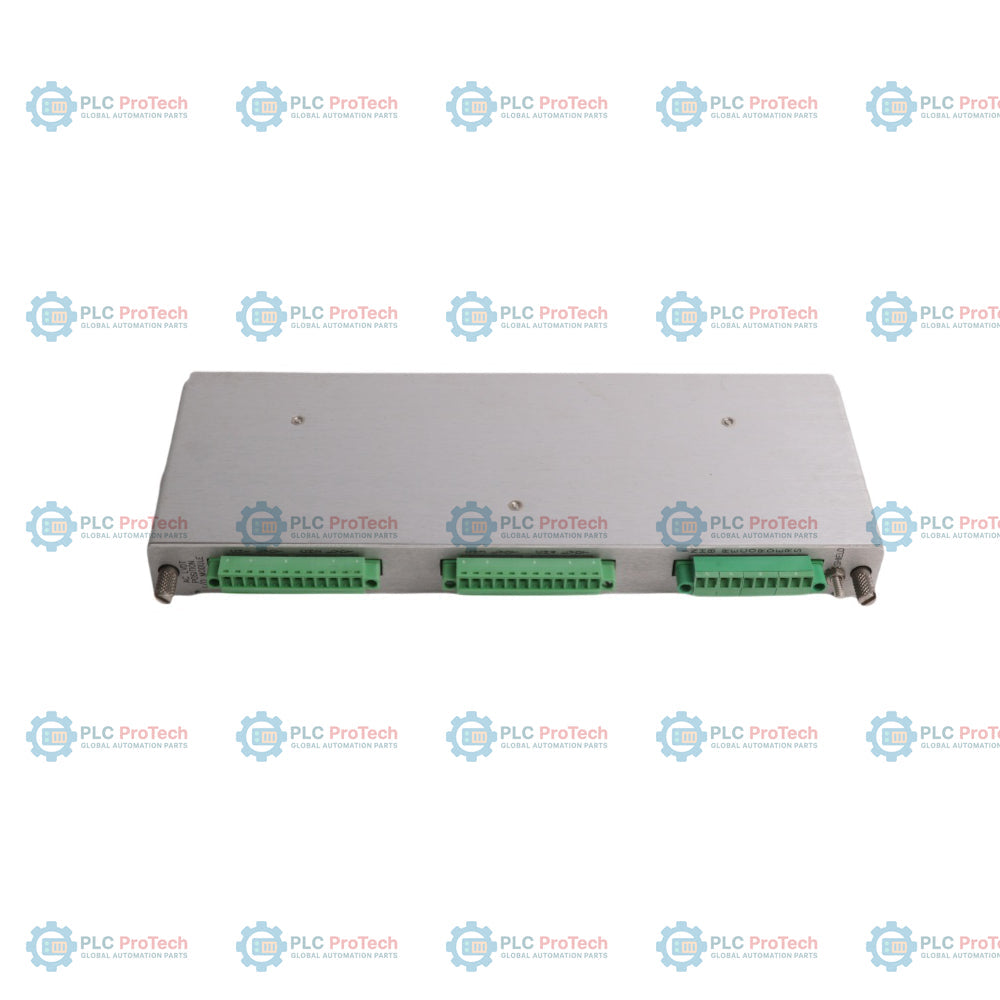

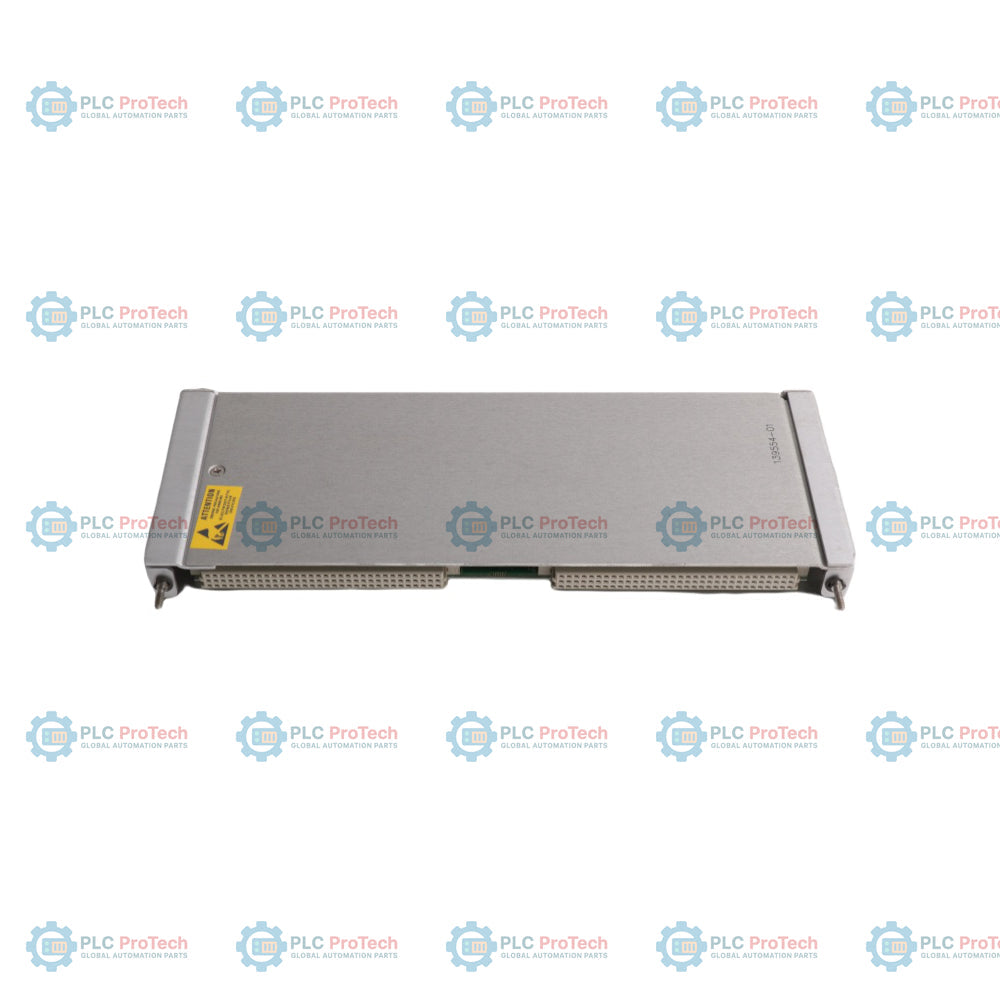

Il Bently Nevada 139554-01 è un modulo I/O di posizione LVDT CA con terminazioni interne, progettato per applicazioni di monitoraggio e protezione della posizione dei macchinari. Installato in uno slot posteriore a tutta altezza di un rack del sistema Bently Nevada 3500, il modulo instrada i segnali di ingresso dai trasformatori differenziali lineari variabili CA (LVDT CA) direttamente alla scheda principale del monitor di posizione 3500/45. Fornisce un'eccitazione continua del trasduttore mediante un segnale a onda sinusoidale da 2,3 Vrms a 3400 Hz e supporta parametri chiave tra cui le misurazioni dell'espansione della carcassa e della posizione della valvola. Le interfacce di processo dispongono di uscite di corrente per registratore da +4 a +20 mA per l'integrazione con il controllo locale e di ingressi di controllo dell'inibizione dedicati.
| Codice articolo / Opzione | Descrizione |
|---|---|
| 3500/45-AA-BB | Monitor di posizione |
| Opzione A: 05 | Modulo I/O di posizione LVDT CA con terminazioni interne |
| Ricambi | |
| 139554-01 | Modulo I/O di posizione LVDT CA con terminazioni interne per l'uso con LVDT CA |
| Parametro | Specifiche |
|---|---|
| Produttore | Bently Nevada |
| Modello | 139554-01 |
| Tipo di modulo | Modulo I/O di posizione LVDT CA con terminazioni interne |
| Modulo principale compatibile | Monitor di posizione 3500/45 |
| Canali di ingresso | Accetta da 1 a 4 ingressi di segnale |
| Impedenza d'ingresso | 137 kOhm (ingressi LVDT CA) |
| Alimentazione del trasduttore | 2,3 Vrms, onda sinusoidale a 3400 Hz |
| Consumo energetico del sistema | 8,5 watt tipici (utilizzando l'I/O LVDT CA) |
| Uscite per registratore | Da +4 a +20 mA (proporzionale al fondo scala) |
| Conformità della tensione | 0 to +12 Vdc across load (Load resistance: 0 to 600 Ohm) |
| Da 0 a +12 Vcc sul carico (resistenza del carico: da 0 a 600 Ohm) | Temperatura operativa |
| -30 °C a +65 °C (-22 °F a +150 °F) | Temperatura di stoccaggio |
| -40 °C a +85 °C (-40 °F a +185 °F) | Umidità operativa |
| 95% senza condensa | Dimensioni (A x L x P) |
| 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) | Peso |
| 0,20 kg (0,44 lb) | Requisiti di spazio nel rack |
| Collegamenti/interfacce | Pin del morsetto |
|---|---|
| Funzione | CH1 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 1 | CH2 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 2 | CH3 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 3 | CH4 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 4 | INHB |
| Ingresso di controllo dell'inibizione | RET |
| Collegamento di ritorno | COM |
| Riferimento comune | Uscita di corrente del registratore del canale 1 (+4 a +20 mA) |
| REC2 | Uscita di corrente del registratore del canale 2 (+4 a +20 mA) |
| REC3 | Uscita di corrente del registratore del canale 3 (+4 a +20 mA) |
| REC4 | Uscita di corrente del registratore del canale 4 (+4 a +20 mA) |
| SCHERMATURA | Collegamento della messa a terra dello chassis del sistema |
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 139554-01
Country of origin:United States
Product Type: Modulo I/O di posizione LVDT
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 200g
Dimensions: 24.4 mm x 241.3 mm x 99.1 mm
Shipping port: Xiamen
Warranty: 12 months
Il Bently Nevada 139554-01 è un modulo I/O di posizione LVDT CA con terminazioni interne, progettato per applicazioni di monitoraggio e protezione della posizione dei macchinari. Installato in uno slot posteriore a tutta altezza di un rack del sistema Bently Nevada 3500, il modulo instrada i segnali di ingresso dai trasformatori differenziali lineari variabili CA (LVDT CA) direttamente alla scheda principale del monitor di posizione 3500/45. Fornisce un'eccitazione continua del trasduttore mediante un segnale a onda sinusoidale da 2,3 Vrms a 3400 Hz e supporta parametri chiave tra cui le misurazioni dell'espansione della carcassa e della posizione della valvola. Le interfacce di processo dispongono di uscite di corrente per registratore da +4 a +20 mA per l'integrazione con il controllo locale e di ingressi di controllo dell'inibizione dedicati.
| Codice articolo / Opzione | Descrizione |
|---|---|
| 3500/45-AA-BB | Monitor di posizione |
| Opzione A: 05 | Modulo I/O di posizione LVDT CA con terminazioni interne |
| Ricambi | |
| 139554-01 | Modulo I/O di posizione LVDT CA con terminazioni interne per l'uso con LVDT CA |
| Parametro | Specifiche |
|---|---|
| Produttore | Bently Nevada |
| Modello | 139554-01 |
| Tipo di modulo | Modulo I/O di posizione LVDT CA con terminazioni interne |
| Modulo principale compatibile | Monitor di posizione 3500/45 |
| Canali di ingresso | Accetta da 1 a 4 ingressi di segnale |
| Impedenza d'ingresso | 137 kOhm (ingressi LVDT CA) |
| Alimentazione del trasduttore | 2,3 Vrms, onda sinusoidale a 3400 Hz |
| Consumo energetico del sistema | 8,5 watt tipici (utilizzando l'I/O LVDT CA) |
| Uscite per registratore | Da +4 a +20 mA (proporzionale al fondo scala) |
| Conformità della tensione | 0 to +12 Vdc across load (Load resistance: 0 to 600 Ohm) |
| Da 0 a +12 Vcc sul carico (resistenza del carico: da 0 a 600 Ohm) | Temperatura operativa |
| -30 °C a +65 °C (-22 °F a +150 °F) | Temperatura di stoccaggio |
| -40 °C a +85 °C (-40 °F a +185 °F) | Umidità operativa |
| 95% senza condensa | Dimensioni (A x L x P) |
| 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) | Peso |
| 0,20 kg (0,44 lb) | Requisiti di spazio nel rack |
| Collegamenti/interfacce | Pin del morsetto |
|---|---|
| Funzione | CH1 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 1 | CH2 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 2 | CH3 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 3 | CH4 LVDT (1, 2, 3, 4, 5, 6, SHLD) |
| Terminali di ingresso e schermatura LVDT CA del canale 4 | INHB |
| Ingresso di controllo dell'inibizione | RET |
| Collegamento di ritorno | COM |
| Riferimento comune | Uscita di corrente del registratore del canale 1 (+4 a +20 mA) |
| REC2 | Uscita di corrente del registratore del canale 2 (+4 a +20 mA) |
| REC3 | Uscita di corrente del registratore del canale 3 (+4 a +20 mA) |
| REC4 | Uscita di corrente del registratore del canale 4 (+4 a +20 mA) |
| SCHERMATURA | Collegamento della messa a terra dello chassis del sistema |
