Descrizione

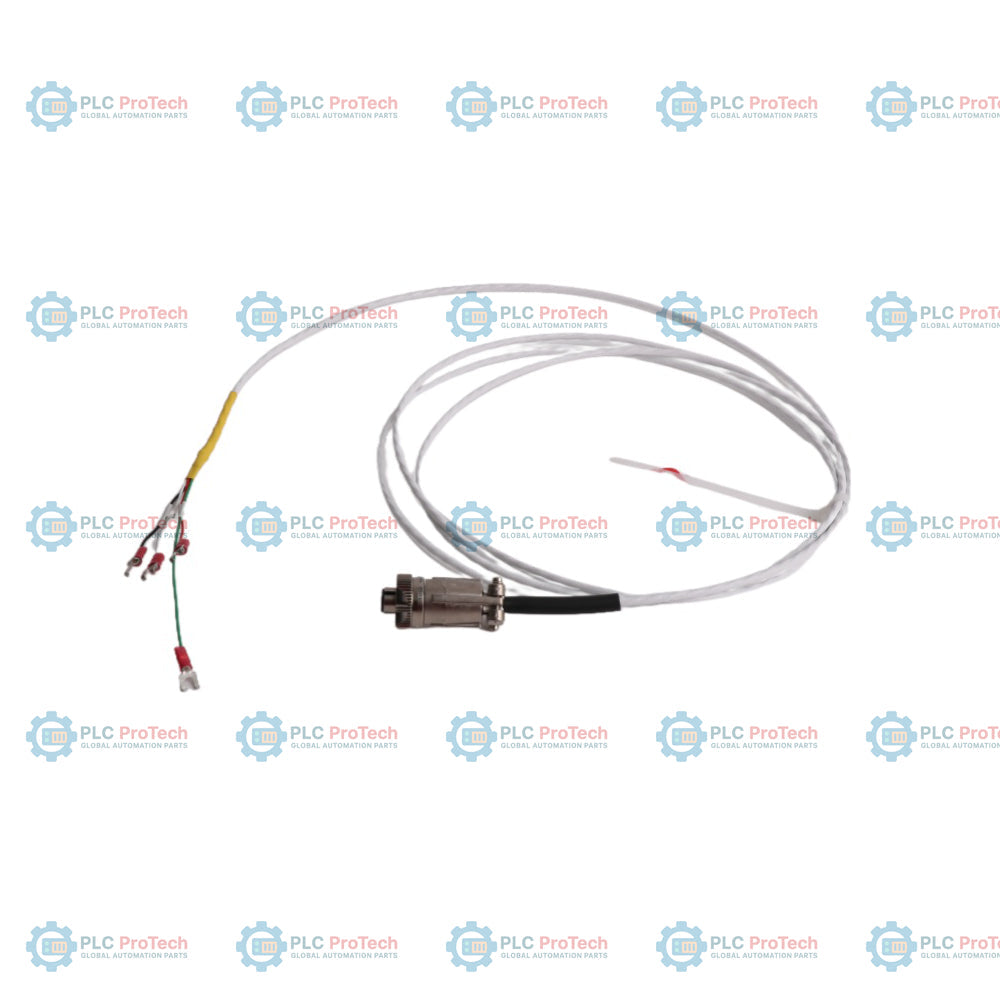

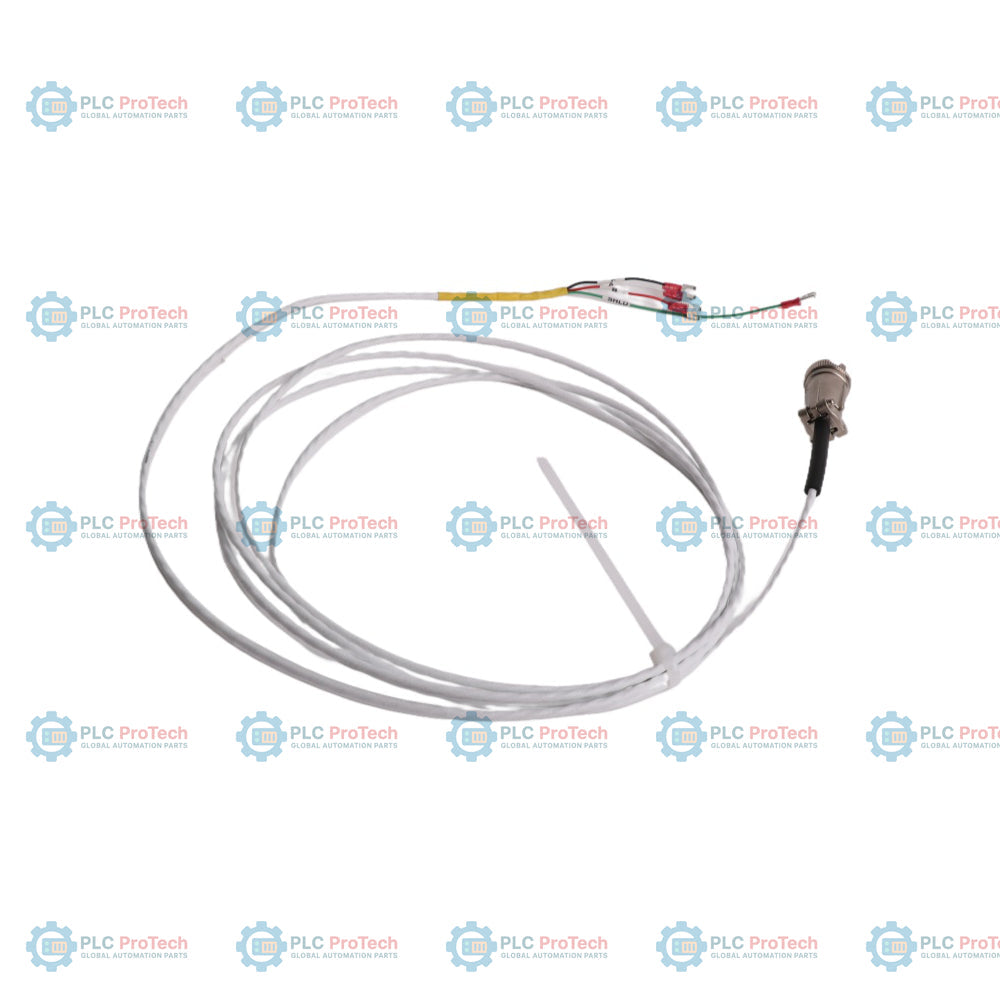

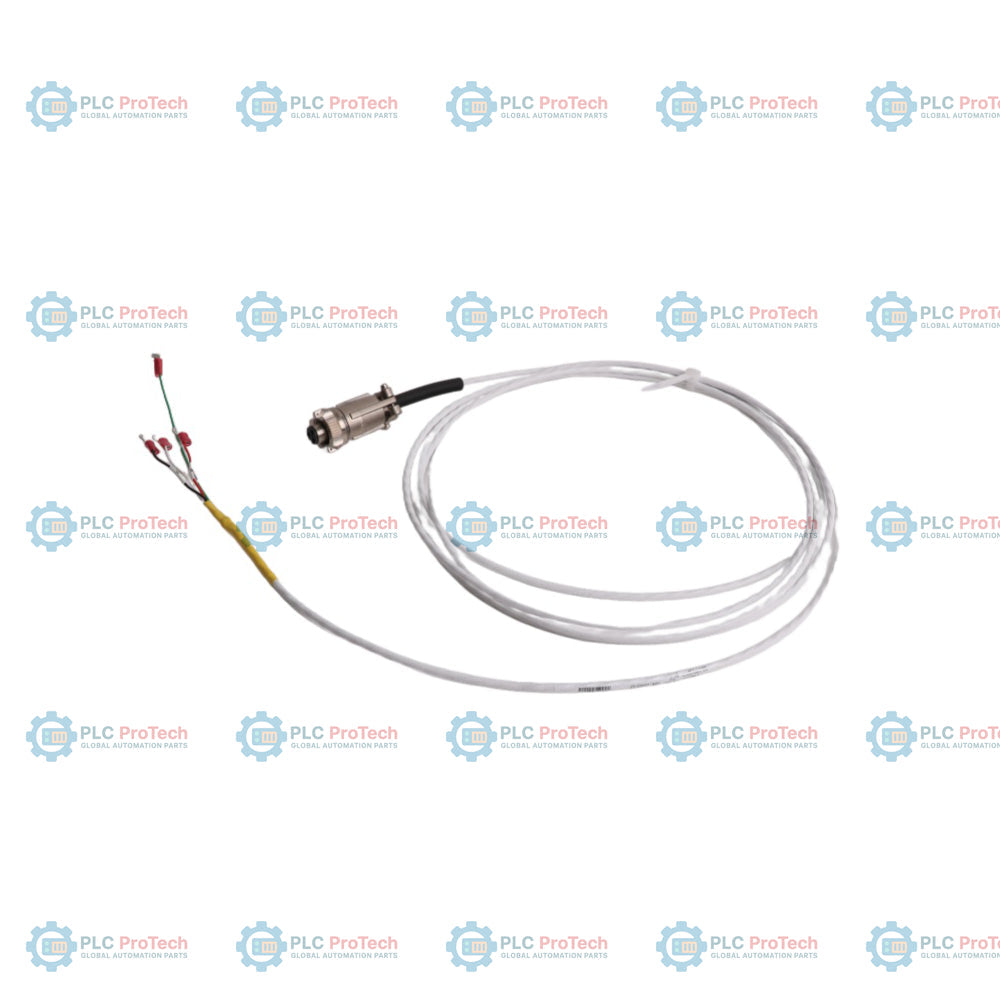

16925-12 specifica un cavo di interconnessione schermato a 3 conduttori da 12 piedi (3,6 m), 22 AWG (0,5 mm2), configurato con un connettore a 3 prese a un’estremità e capicorda all’altra. Questa configurazione viene utilizzata per trasmettere segnali di vibrazione ad alta frequenza dai trasduttori accelerometrici Bently Nevada 330400 e 330425 ai sistemi di monitoraggio permanenti o agli analizzatori di segnali dinamici.

Il cavo presenta conduttori da 22 AWG (0,5 mm2), una schermatura protettiva per ridurre al minimo le interferenze elettromagnetiche (EMI) e capicorda per una terminazione sicura sul lato dell’armadio o del ricevitore. A differenza della variante più pesante da 18 AWG (130539) o della versione corazzata (16710), la serie di cavi 16925 offre una soluzione di cablaggio leggera e flessibile per le installazioni industriali standard all’interno di canaline protettive o involucri. La lunghezza di 12 piedi è configurata come standard per supportare percorsi di media distanza tra il sensore e le scatole di giunzione locali.

Caratteristiche

• Configurazione dei conduttori: cavo schermato a 3 conduttori con sezione da 22 AWG (0,5 mm2), per un’integrità ottimale del segnale nelle applicazioni di monitoraggio delle vibrazioni ad alta frequenza.
• Lunghezza del cavo: lunghezza standard di 12 piedi (3,6 m), ideale per le installazioni sul campo che richiedono percorsi dai supporti dei cuscinetti agli involucri locali.
• Terminazioni: collegamento con connettore a 3 prese a un’estremità, per l’accoppiamento diretto con i sensori 330400/330425, e capicorda all’estremità opposta per l’integrazione nella morsettiera.
• Riduzione dei disturbi: la schermatura integrata protegge i delicati segnali dinamici dalle interferenze elettromagnetiche e a radiofrequenza (EMI/RFI).
• Instradamento flessibile: la struttura leggera facilita la curvatura e il passaggio attraverso canaline protettive o passerelle portacavi.

Applicazioni

Questo cavo di interconnessione viene impiegato su macchinari rotanti critici in ambienti industriali gravosi, tra cui:

• Produzione di energia: monitoraggio delle carcasse dei cuscinetti di turbine a vapore, a gas e idrauliche.
• Petrolio e gas: compressori centrifughi, pompe e riduttori in cui viene monitorata l’accelerazione della carcassa.
• Petrolchimico: macchinari alternativi e ventilatori che richiedono misurazioni conformi alla norma API 670.
• Industria generale: protezione dalle vibrazioni delle carcasse dei macchinari rotanti ausiliari dell’impianto.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Per garantire una trasmissione precisa del segnale e un funzionamento affidabile nelle applicazioni industriali gravose, seguire queste pratiche di instradamento fisico e terminazione elettrica:

• Protezione in canalina: installare il cavo di interconnessione in una canalina protettiva o su passerelle portacavi dedicate, per proteggerlo da danni meccanici, tagli o schiacciamenti negli ambienti difficili.
• Instradamento del cavo: evitare di posare il cavo del segnale vicino a linee elettriche ad alta tensione o ai cavi di azionamenti a frequenza variabile (VFD), per impedire l’accoppiamento dei disturbi elettrici.
• Messa a terra: assicurarsi che la schermatura del cavo sia terminata correttamente sulla morsettiera del sistema di monitoraggio o della scatola di giunzione locale, in modo da mantenere una messa a terra a punto singolo ed evitare disturbi dovuti a correnti di terra.
• Integrità dell’accoppiamento: assicurarsi che il connettore a 3 prese sia completamente avvitato e inserito sul connettore dell’accelerometro. Per gli ambienti esterni, si raccomanda di implementare una protezione contro l’ingresso con grado IP54 o superiore nel punto di accoppiamento.
