Bently Nevada 16925-20 Cavi di interconnessione

Descrizione

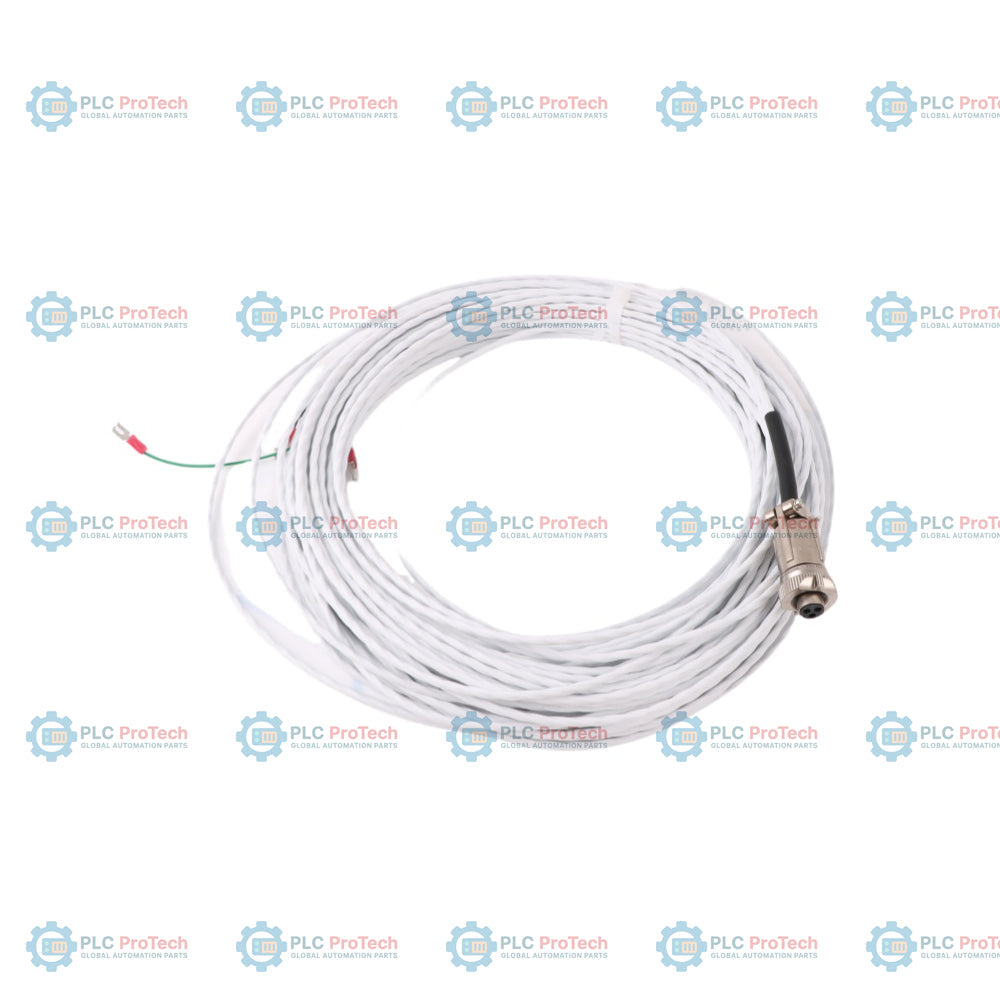

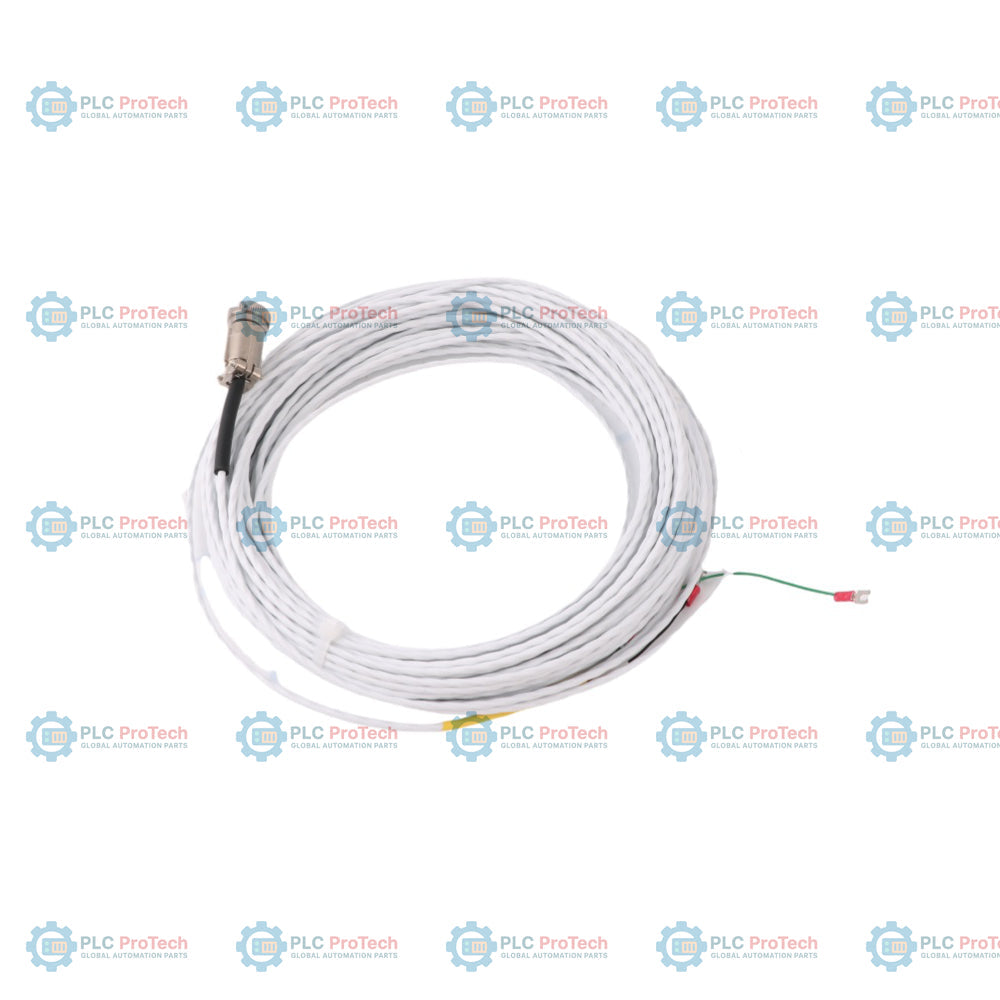

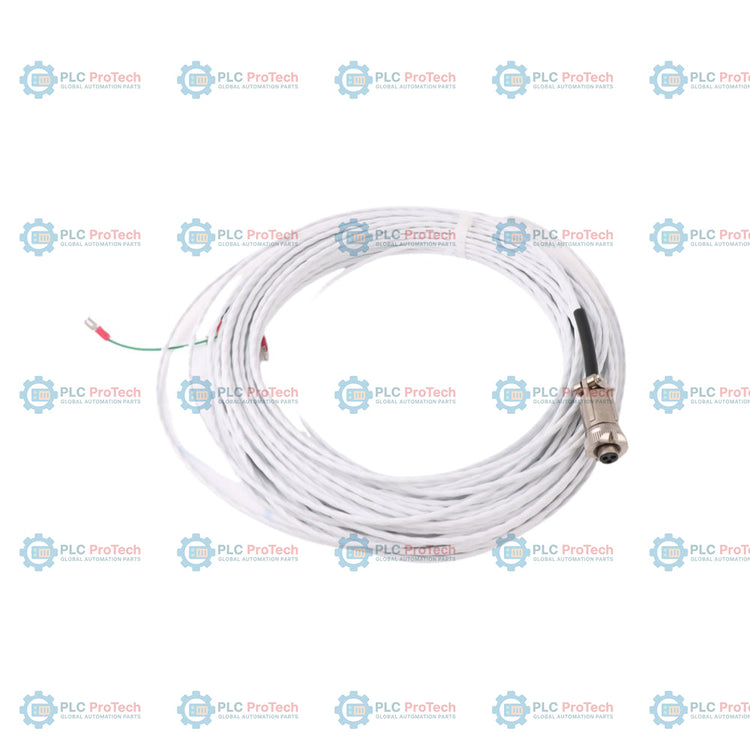

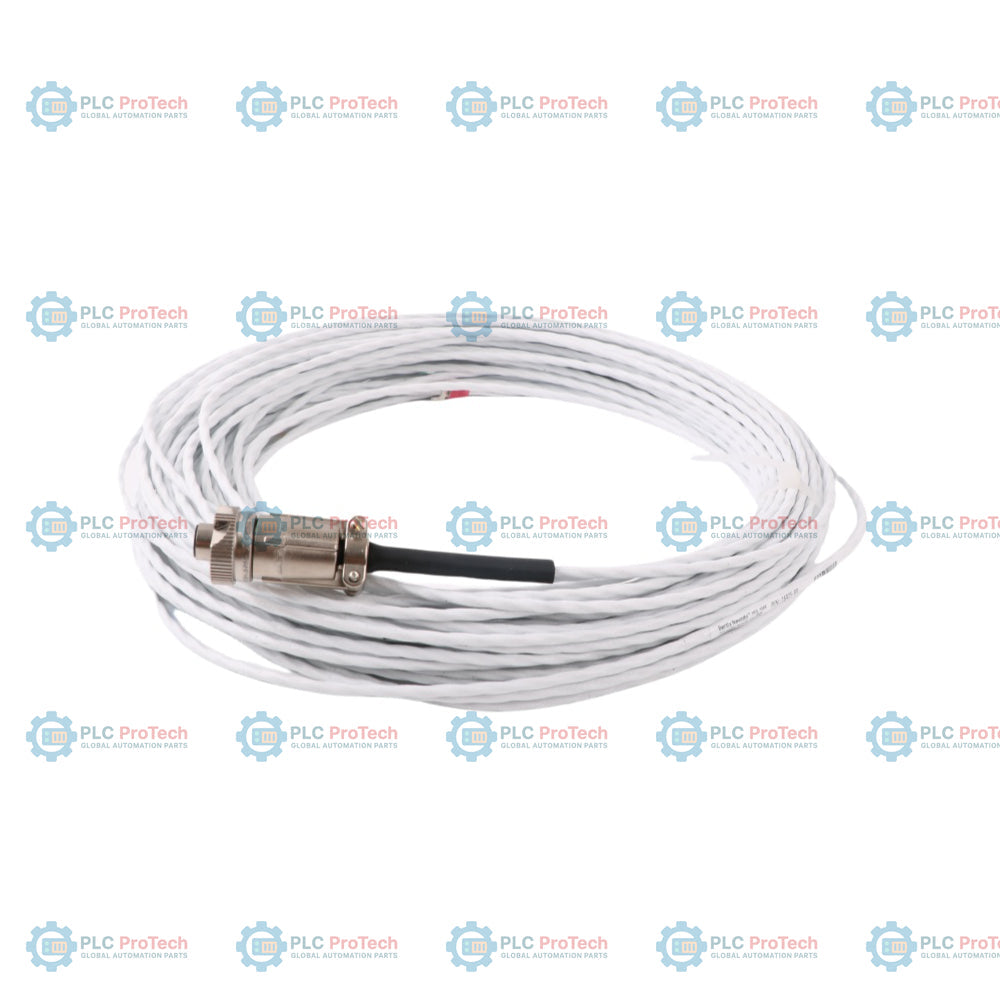

16925-20 È un cavo di interconnessione schermato a 3 conduttori, lungo 20 piedi (6,0 m), progettato specificamente per i sistemi di trasduttori di accelerazione 330400 e 330425. Questo gruppo assicura un collegamento robusto tra l'accelerometro, montato sull'alloggiamento del cuscinetto o sulla carcassa della macchina, e la strumentazione di monitoraggio. Il cavo è realizzato con fili da 22 AWG (0,5 mm2), garantendo l'integrità del segnale negli ambienti industriali.

Questa configurazione del cavo presenta una spina a 3 prese all'estremità del sensore e capicorda all'estremità di terminazione. È progettata per l'uso in applicazioni di monitoraggio di macchinari critici in cui è richiesta una trasmissione affidabile dei dati sulle vibrazioni. Si raccomanda un'installazione in un involucro protetto con guaina per preservare l'integrità dei circuiti di monitoraggio 330400 e 330425.

Caratteristiche

• Lunghezza del cavo: 20 piedi (6,0 m)
• Struttura del cavo schermato a 3 conduttori, 22 AWG (0,5 mm2)
• Connettore a spina con 3 prese (estremità dello strumento)
• Terminazione con capocorda (estremità di collegamento)
• Compatibile con i sistemi accelerometrici 330400 e 330425

Applicazioni

• Protezione di macchinari critici
• Monitoraggio delle vibrazioni della carcassa
• Monitoraggio dell'ingranamento
• Sistemi diagnostici per apparecchiature rotanti

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi che il cavo passi, ove possibile, attraverso una guaina protettiva. Il connettore di accoppiamento deve garantire un'adeguata protezione dall'ingresso di elementi esterni in base all'ambiente. Quando si collega l'accelerometro, assicurarsi che il connettore sia completamente inserito per mantenere l'affidabilità del segnale. Evitare piegature strette che potrebbero compromettere la schermatura del cavo o l'integrità dei conduttori.
