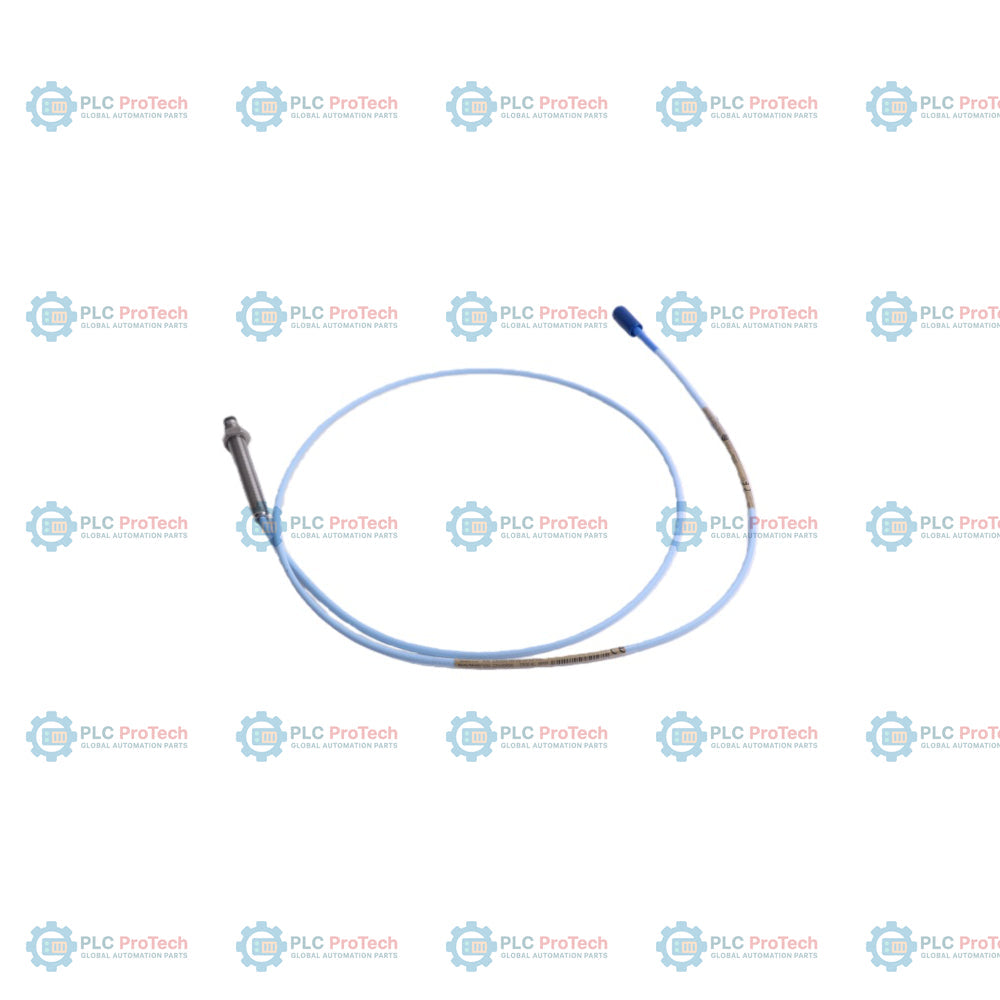

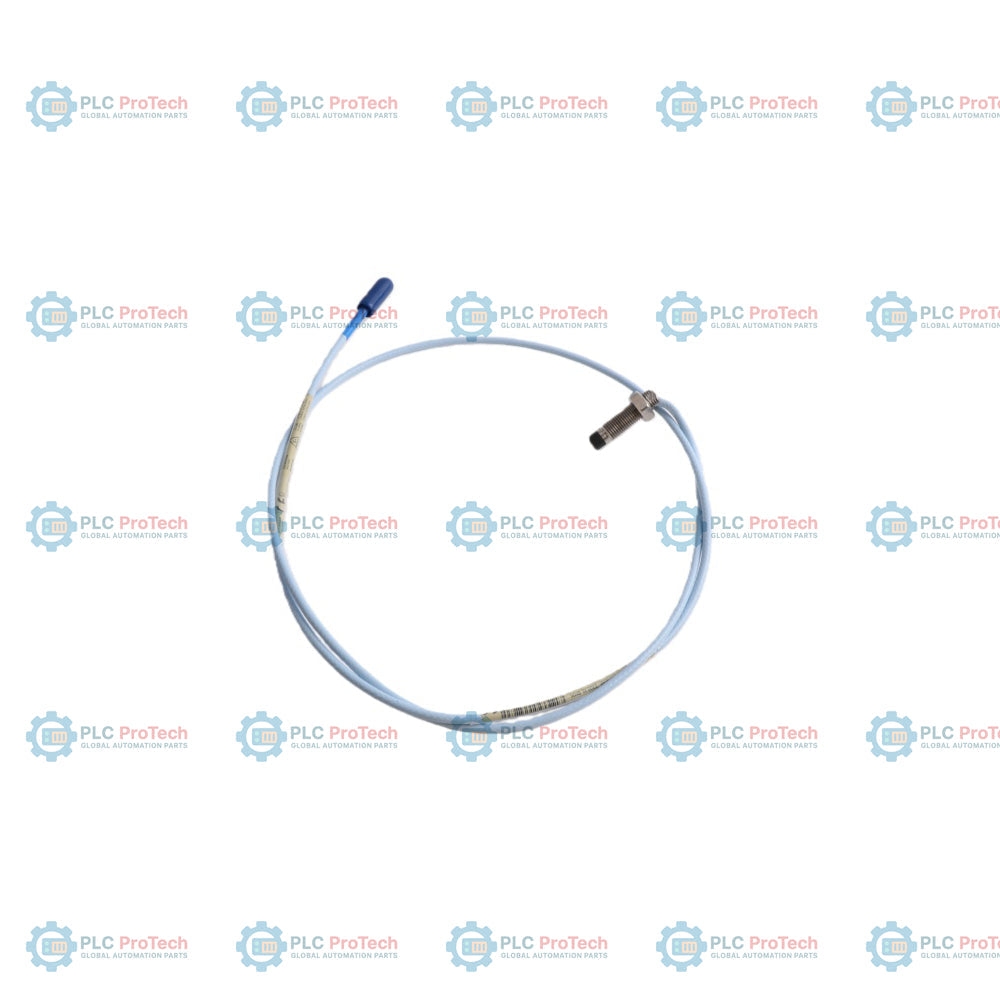

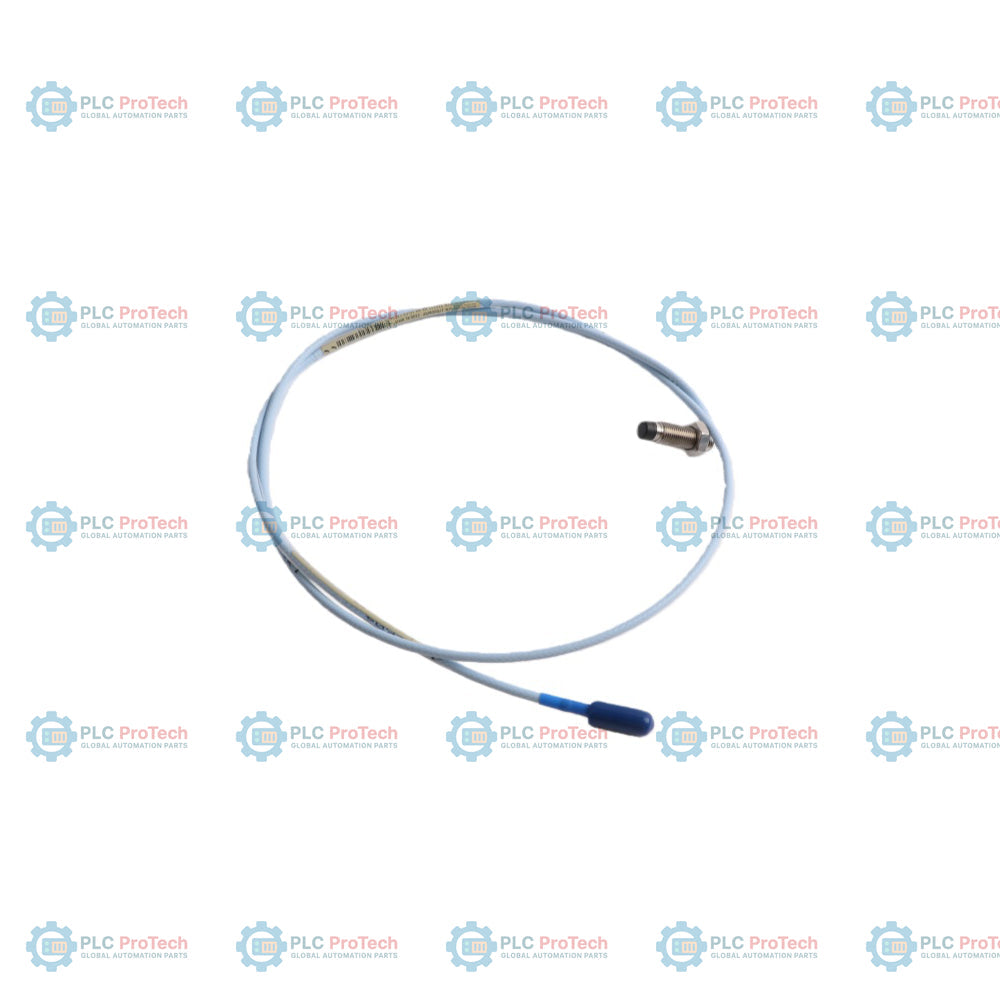

Il 173688-01-20-12-05 (Bently Nevada 173688) è una sonda di prossimità 3300 XL 8 mm ad alte prestazioni, progettata da Bently Nevada per la protezione di macchinari critici. Elemento fondamentale della strumentazione di supervisione delle turbine (TSI), questo sensore a correnti parassite fornisce misurazioni senza contatto dello spostamento nelle apparecchiature rotanti ad alta velocità. Sia che venga installata in turbine a vapore presso centrali elettriche, compressori centrifughi nelle raffinerie di petrolio o ventilatori di grandi dimensioni nelle attività minerarie, la 173688-01-20-12-05 garantisce un monitoraggio preciso delle vibrazioni e della spinta assiale. Fornendo dati accurati e in tempo reale ai sistemi di monitoraggio come il Bently Nevada 3500, identifica tempestivamente il deterioramento meccanico, consentendo una manutenzione predittiva che riduce significativamente i tempi di fermo non programmati e previene guasti catastrofici della macchina.
Il modello 173688-01-20-12-05 segue una logica di configurazione specifica per soddisfare diversi requisiti industriali di montaggio e trasmissione del segnale:
173688: Identificativo della serie per sonde di prossimità 3300 XL 8 mm con filettature 3/8-24 UNF.
01: Opzione per la lunghezza non filettata: 1,0 pollice (Nota: adeguata alla logica di codifica standard Bently Nevada 173688, secondo la quale 01 indica generalmente 1,0 pollice; verificare in base ai requisiti fisici specifici del sito).
20: Opzione per la lunghezza complessiva del corpo: 2,0 pollici.
12: Opzione per la lunghezza totale: 1,2 metri (circa 3,9 piedi) (Nota: sebbene i dati dell'utente indicassero 9,0 metri, nella serie 173688 il suffisso 12 indica tradizionalmente una lunghezza totale di 1,2 m; confermare se sono necessarie lunghezze personalizzate).
05: Opzione per connettore e tipo di cavo: connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo standard.
| Caratteristica | Specifiche |
| Modello | 173688-01-20-12-05 |
| Marca | Bently Nevada |
| Origine | Prodotto negli Stati Uniti |
| Materiale della punta della sonda | Polifenilensolfuro (PPS) |
| Materiale del corpo | Acciaio inossidabile AISI 303 o 304 |
| Campo lineare | 2 mm (80 mil) |
| Fattore di scala | 7,87 V/mm (200 mV/mil) |
| Temperatura di esercizio | Da -51 a +177 gradi Celsius |
| Tenuta alla pressione | O-ring in Viton per pressione differenziale |
| Tipo di connettore | Coassiale ClickLoc placcato in oro |
| Peso di spedizione | 1,3 kg |
Il modello 173688-01-20-12-05 è compatibile con i sensori Proximitor 3300 meno recenti?
Sì, la sonda 3300 XL 8 mm è progettata per essere retrocompatibile con i sensori Proximitor della serie 3300 non XL. Tuttavia, prestazioni e linearità ottimali sono garantite solo quando viene utilizzata all'interno di una catena completa di segnali 3300 XL.
Cosa devo fare se la punta della sonda è esposta ad ambienti ad alta pressione?
La sonda dispone di un O-ring in Viton progettato per garantire la tenuta alla pressione differenziale. Sebbene i materiali siano omologati per la pressione, queste sonde non vengono sottoposte singolarmente a test di pressione prima della spedizione. Se l'applicazione prevede carter ad alta pressione, contattare il supporto tecnico per ottenere una certificazione personalizzata con prova di pressione.
In che modo il connettore ClickLoc migliora l'affidabilità nelle aree soggette a forti vibrazioni?
Il connettore ClickLoc è dotato di un robusto meccanismo di bloccaggio che impedisce l'allentamento del collegamento coassiale causato dalle vibrazioni della macchina. La presenza di una protezione del connettore (opzione 05) protegge ulteriormente il punto di giunzione dagli agenti contaminanti ambientali e dall'ingresso di olio.
Calibrazione della tensione di gap: Per il monitoraggio standard delle vibrazioni, assicurarsi che la sonda sia posizionata al centro del relativo campo lineare. Ciò corrisponde in genere a una "tensione di gap" di -10,0 VCC (con alimentazione a -24 VCC) quando si utilizza un Proximitor 3300 XL. Utilizzare un multimetro digitale per verificare questa tensione sul terminale del Proximitor prima del serraggio finale.
Considerazioni sul materiale del bersaglio: Il fattore di scala standard di 200 mV/mil è calibrato per l'acciaio AISI 4140. Se l'albero bersaglio è realizzato in una lega diversa, il sistema deve essere ricalibrato oppure è necessario applicare una correzione del fattore di scala nel software di monitoraggio per evitare errori di misurazione.
Raggio minimo di curvatura del cavo: Durante l'installazione, assicurarsi che il cavo coassiale mantenga un raggio minimo di curvatura di 25,4 mm (1,0 pollice). Piegare o curvare eccessivamente il cavo può danneggiare la schermatura interna, causando rumore del segnale e indicazioni intermittenti di stato "Non OK" sul rack.
