Descrizione

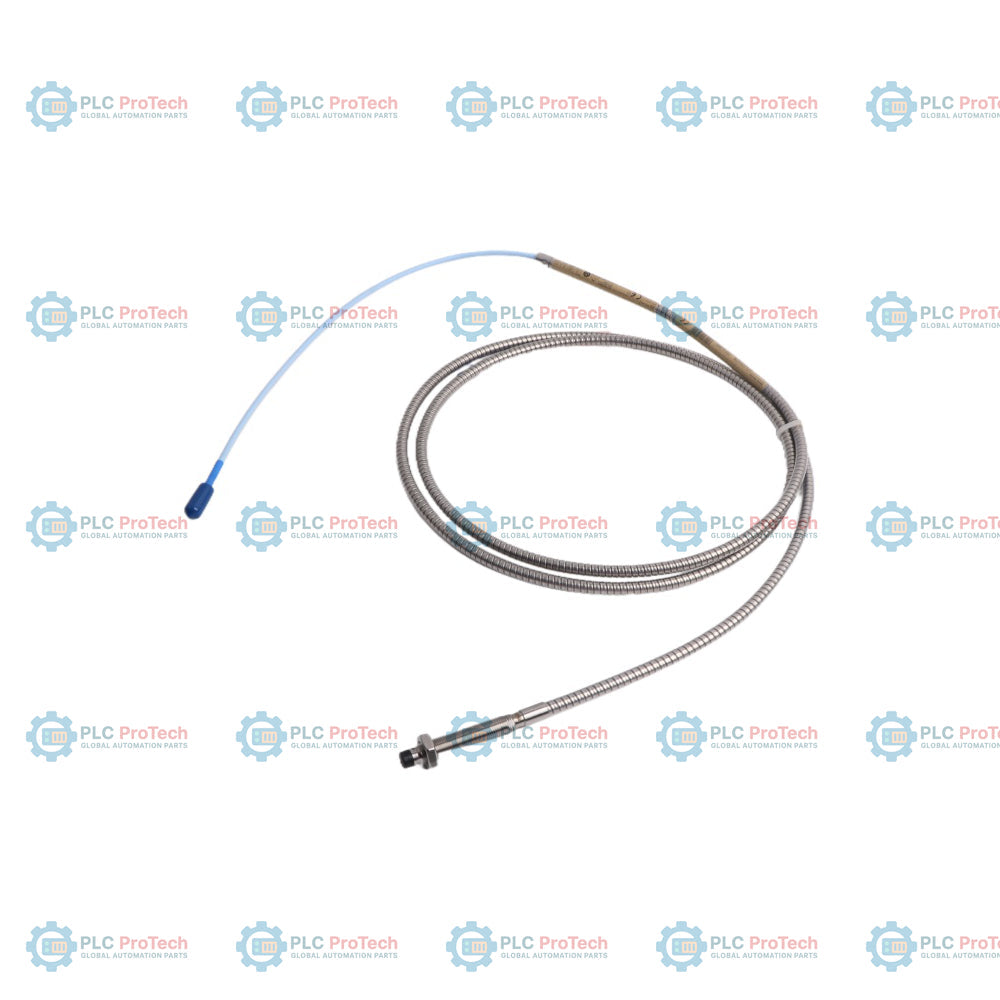

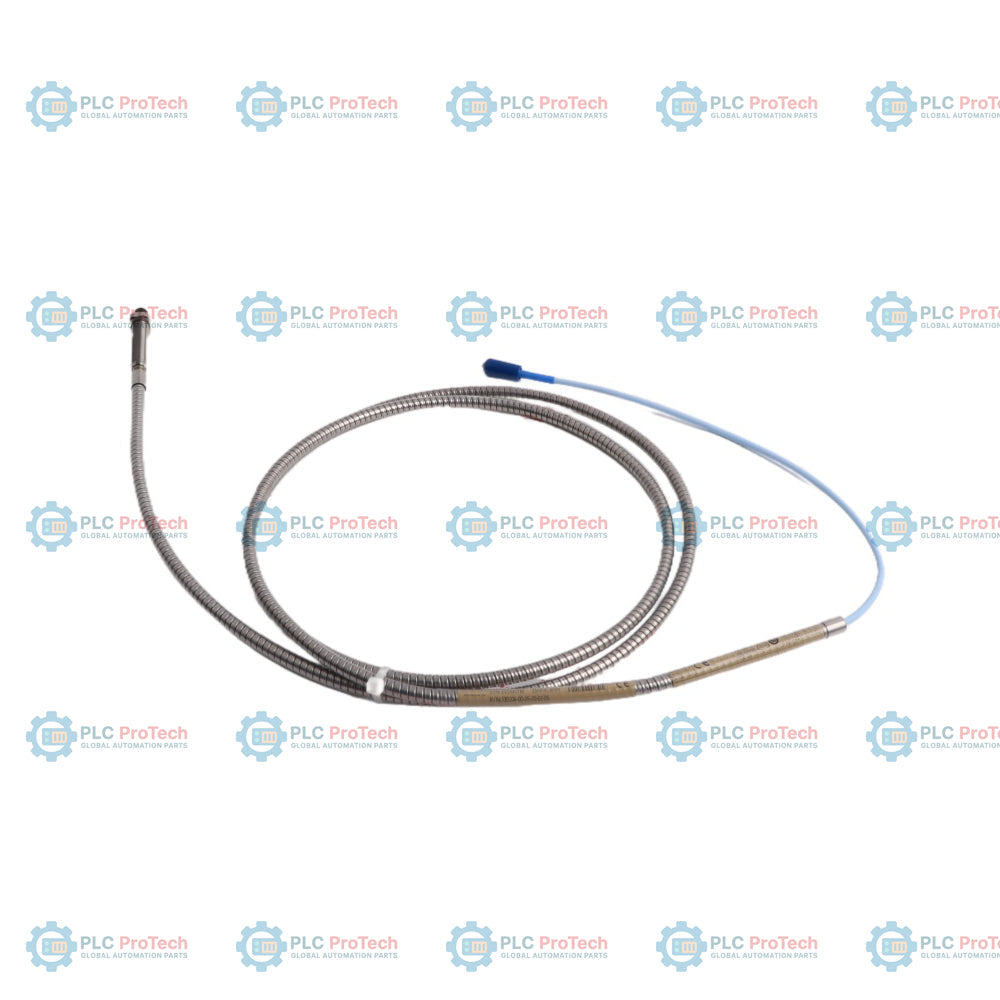

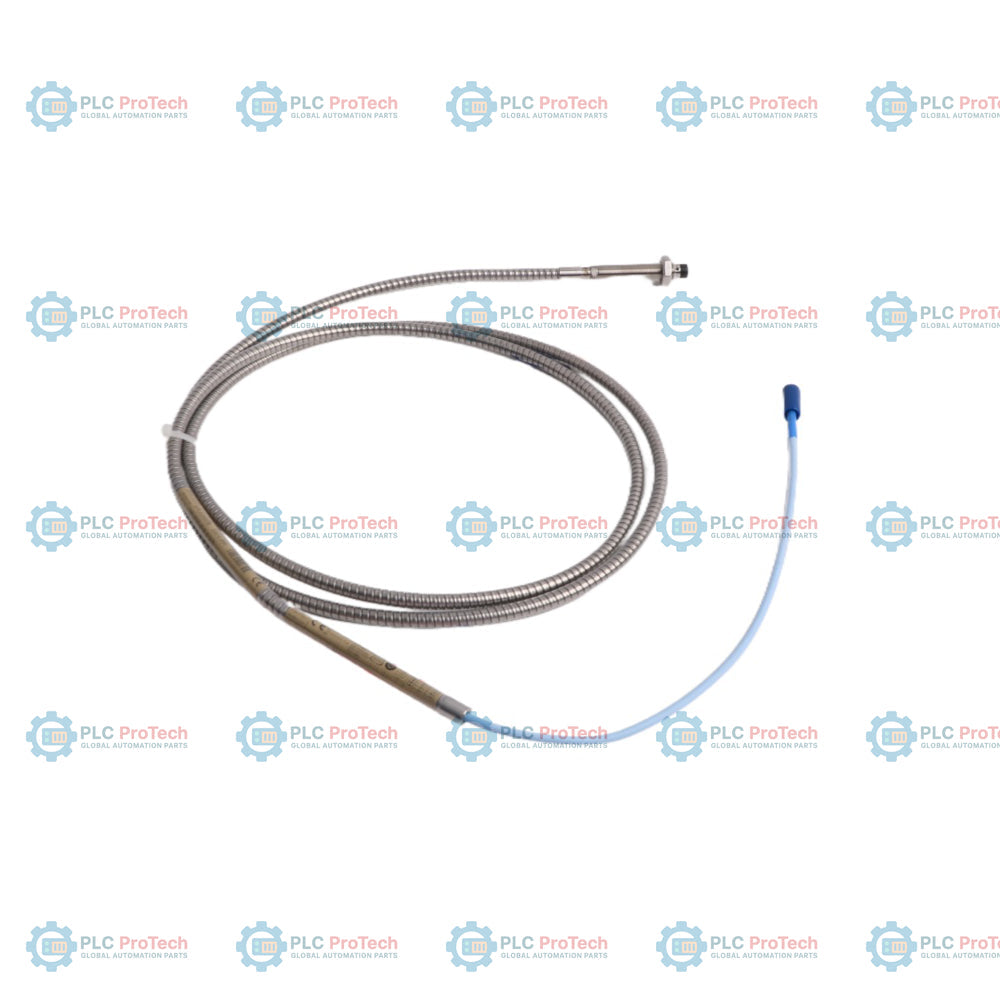

Il 330104-00-05-20-02-05 La configurazione è caratterizzata da un corpo completamente filettato con filettatura metrica M10 x 1 e una lunghezza complessiva del corpo di 50 mm, dotato di armatura integrale in acciaio inossidabile con guaina in FEP/PFA. Questa sonda di prossimità senza contatto a correnti parassite presenta una lunghezza totale del cavo di 2,0 metri (6,6 piedi), terminata con un connettore coassiale Miniature ClickLoc, e dispone delle omologazioni CSA, ATEX e IECEx per aree pericolose.

A differenza delle varianti correlate che presentano sezioni non filettate (come l'opzione 01 o 02) o cavi standard non corazzati, il modello 330104 è dotato di armatura lungo tutta la lunghezza del cavo per resistere agli ambienti industriali difficili soggetti ad abrasione meccanica. Funziona come parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, abbinato a un cavo di prolunga 3300 XL e a un sensore Proximitor compatibili per il monitoraggio continuo delle vibrazioni dell'albero dei macchinari, della posizione assiale e della velocità.

Caratteristiche

• Corpo metrico completamente filettato: l'opzione 00 specifica una lunghezza non filettata di 0 mm (corpo completamente filettato) con filettatura M10 x 1.
• Lunghezza del corpo di 50 mm: l'opzione 05 definisce una lunghezza del corpo di 50 mm per una portata intermedia nelle staffe metriche standard.
• Armatura integrale in acciaio inossidabile: la protezione corazzata del cavo (modello base 330104) protegge la linea coassiale da schiacciamento, taglio e usura abrasiva.
• Lunghezza del cavo di 2,0 metri: l'opzione 20 fornisce una lunghezza totale del cavo di 2,0 metri (6,6 piedi), collegato direttamente alla testa della sonda.
• Connettore coassiale Miniature ClickLoc: l'opzione 02 indica una terminazione coassiale ClickLoc standard senza protezione esterna del connettore.
• Omologazione per aree pericolose: l'opzione 05 certifica la conformità agli standard di sicurezza CSA, ATEX e IECEx per gli ambienti esplosivi.

Applicazioni

• Misurazioni delle vibrazioni dell'albero del rotore di macchinari su turbine a vapore e turbine a gas industriali
• Monitoraggio dello spostamento della posizione di spinta assiale su grandi compressori e pompe centrifughi
• Monitoraggio del movimento dinamico radiale dell'albero all'interno di cuscinetti a film fluido
• Rilevamento della velocità e registrazione del riferimento keyphasor in condizioni di elevata sollecitazione meccanica
• Monitoraggio delle condizioni in raffinerie di petrolio e gas, impianti petrolchimici e strutture per la generazione di energia

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

• Innesto della filettatura: la lunghezza massima di innesto della filettatura M10 x 1 è di 15 mm. Serrare l’esagono della sonda alla coppia raccomandata utilizzando una chiave standard da 10 mm.
• Instradamento dei cavi: mantenere un raggio minimo di curvatura di 25,4 mm (1,0 pollice) per i cavi coassiali corazzati, per prevenire l’attenuazione interna del segnale o danni meccanici.
• Coppia del connettore: serrare a mano i connettori coassiali ClickLoc standard. Evitare di utilizzare pinze metalliche direttamente sulle superfici placcate in oro, salvo diversa indicazione.
• Diafonia magnetica: mantenere una distanza minima di 40 mm tra le punte delle sonde adiacenti ed evitare di instradare i cavi delle sonde vicino a linee CA ad alta tensione per prevenire interferenze.
• Regolazione del gap: impostare il gap della sonda utilizzando un voltmetro digitale standard o monitorando l’uscita del Proximitor; il gap radiale standard per le vibrazioni è di -9,0 Vcc, corrispondente a un gap fisico di circa 1,27 mm (50 mil).

Conformità e certificazioni

• ATEX / IECEx: certificato Ex ia IIC T5...T1 Ga per installazioni in Zona 0 / Zona 1 se abbinato a barriere Zener a sicurezza intrinseca o isolatori galvanici.
• CSA/NRTL: Classe I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• Marchio CE: pienamente conforme alle direttive della Comunità Europea EMC 2014/30/UE e RoHS 2011/65/UE.
• Sicurezza funzionale: certificato SIL 2 con HFT = 0 e in grado di raggiungere SIL 3 con HFT = 1 secondo la norma IEC 61508.
