Descrizione

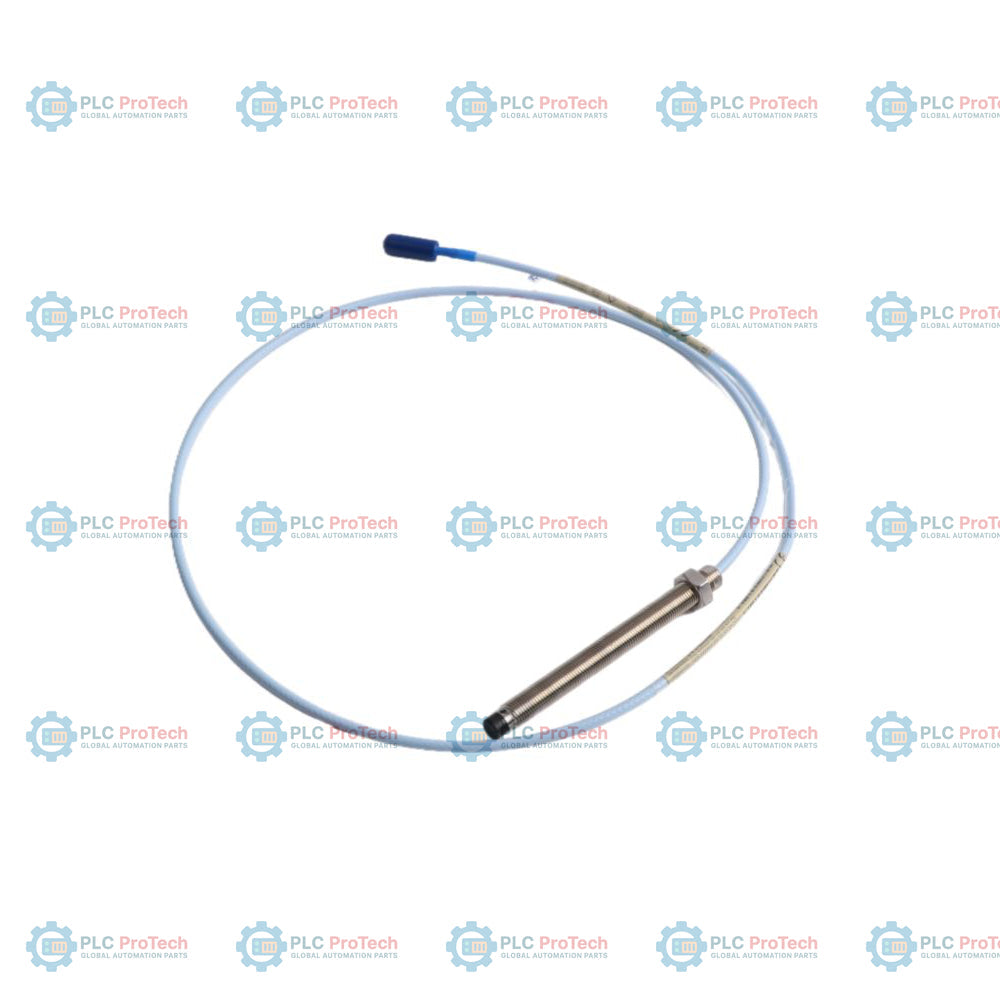

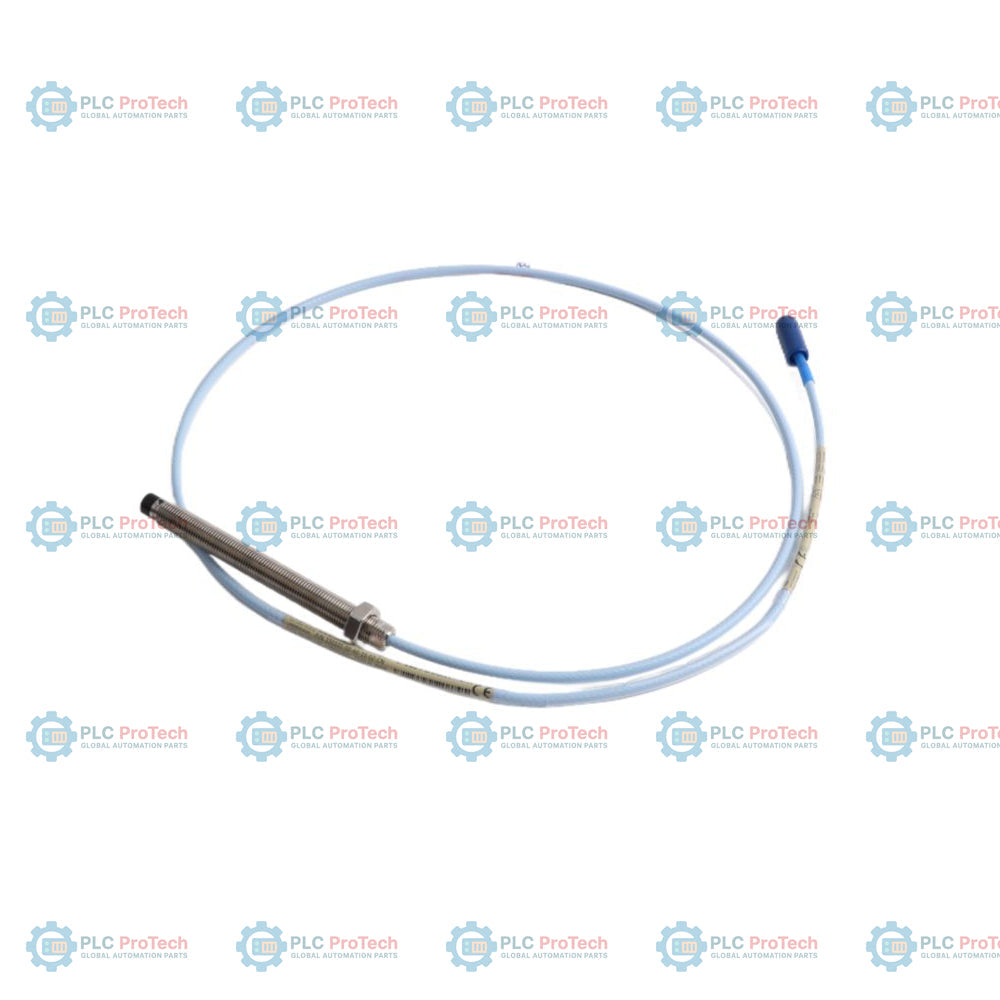

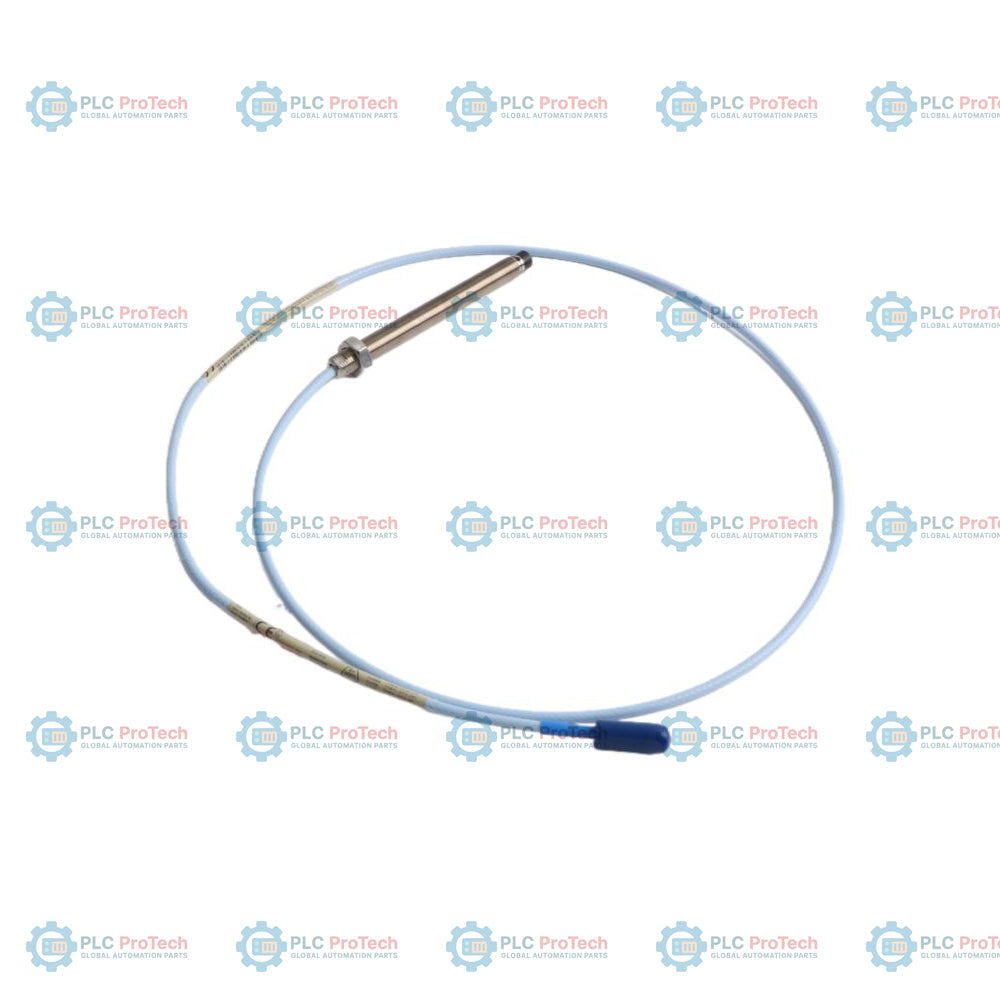

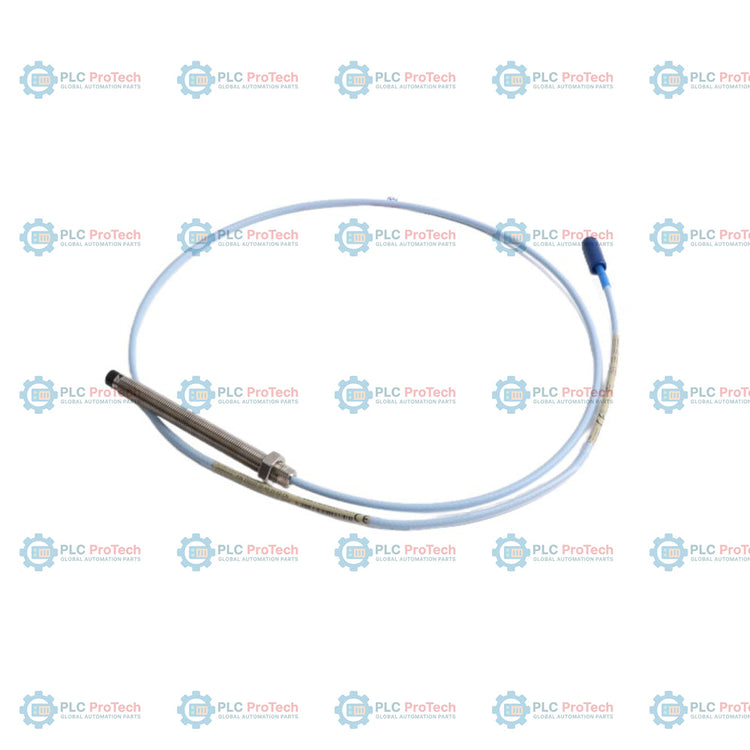

Il modello Bently Nevada 330101-00-40-10-02-00 è una sonda di prossimità 3300 XL da 8 mm non armata, configurata con una lunghezza del corpo non filettata di 0,0 pollici, una lunghezza complessiva del corpo di 4,0 pollici e una lunghezza totale del cavo di 1,0 metri (3,3 piedi). Questa configurazione è dotata di un connettore coassiale miniaturizzato ClickLoc su un cavo standard ed è progettata per applicazioni in cui non sono richieste omologazioni specifiche degli enti certificatori. Funziona secondo il principio delle correnti parassite per fornire misurazioni affidabili e senza contatto dello spostamento e delle vibrazioni dell'albero sui macchinari industriali rotanti critici.

Abbinando questa sonda a un sensore Proximitor 3300 XL e a un cavo di prolunga compatibili, gli operatori possono realizzare una robusta catena di protezione dei macchinari. Il design non armato semplifica l'installazione nei condotti standard o negli alloggiamenti dei cuscinetti chiusi e protetti, mentre il corpo completamente filettato da 4,0 pollici offre un ampio intervallo di regolazione per ottimizzare la distanza della sonda rispetto all'albero target. Questa specifica combinazione di opzioni è particolarmente adatta agli ambienti industriali standard non pericolosi, dove l'isolamento elettrico robusto e la semplice integrazione meccanica sono requisiti prioritari.

Caratteristiche

• Corpo filettato ottimizzato: corpo completamente filettato da 4,0 pollici (3/8-24 UNF), con 0,0 pollici non filettati, per consentire un posizionamento versatile all'interno degli alloggiamenti dei cuscinetti.
• Cavo standard non armato: include un cavo standard da 1,0 metri, che garantisce una trasmissione a basso rumore senza l'ingombro aggiuntivo dell'armatura in acciaio.
• Connessione coassiale ClickLoc: dotata di un connettore coassiale miniaturizzato ClickLoc placcato in oro, per garantire un contatto elettrico affidabile e un'elevata resistenza alle vibrazioni.
• Principio di misurazione a correnti parassite: fornisce una misurazione lineare e senza contatto delle vibrazioni e della posizione dell'albero con elevata precisione.
• Costruzione in materiali robusti: la punta della sonda in solfuro di polifenilene (PPS) e il corpo della sonda in acciaio inossidabile resistono ad ambienti industriali ad alta temperatura e alta pressione.

Applicazioni

Il modello Bently Nevada 330101-00-40-10-02-00 è ampiamente utilizzato nei settori dell'industria pesante per monitorare lo stato degli alberi rotanti. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale di turbine a vapore e a gas.
• Rilevamento dello spostamento del rotore di compressori centrifughi e alternativi.
• Allineamento dell'albero delle pompe di alimentazione delle caldaie e monitoraggio dell'espansione termica.
• Protezione generale dei macchinari in ambienti industriali non pericolosi, dove sono sufficienti le certificazioni elettriche standard.

Informazioni per l'ordine

Questo prodotto rappresenta una configurazione specifica della famiglia di sonde di prossimità 3300 XL da 8 mm. I codici delle opzioni, segmento per segmento, sono decodificati come segue:

E - Opzione di approvazione dell'ente

Linee guida per l'installazione

Per garantire prestazioni precise e ridurre al minimo l'errore di misurazione, attenersi ai seguenti standard fondamentali di installazione:

• Regolazione meccanica della distanza: regolare la distanza fisica tra la punta della sonda e l'albero target utilizzando un multimetro di calibrazione o controllando la tensione sull'uscita del sensore Proximitor, così da ottenere l'intervallo lineare standard (generalmente -10 Vdc a metà distanza).
• Schermatura e messa a terra del cavo: assicurarsi che la schermatura del cavo coassiale sia isolata dall'alloggiamento della macchina e correttamente collegata a terra sul terminale Proximitor o sul pannello del rack dello strumento, per eliminare le interferenze elettromagnetiche.
• Evitare l'interferenza con le pareti laterali: mantenere attorno alla punta da 8 mm una distanza radiale minima pari ad almeno 3 volte il diametro della sonda, per prevenire interferenze di prossimità causate dalle pareti dell'alloggiamento del cuscinetto.
• Limiti di coppia: non superare la coppia di serraggio massima di 11.2 N-m (100 in-lb) durante il serraggio finale del controdado sulle sonde con filettatura 3/8-24.

Conformità e certificazioni

Sebbene questa configurazione (opzione E: 00) non disponga di certificazioni ATEX, IECEx o CSA per aree pericolose, è conforme ai seguenti standard generali di sicurezza dei prodotti se integrata correttamente:

• Conforme alla direttiva CE
• Conforme alla direttiva RoHS
• Compatibile con ambienti di macchinari industriali generici e non pericolosi.
