Manufacturer: Bently Nevada
Product No.: 330706-005-046-10-02-05
Country of origin:United States
Product Type: 3300 XL 11 mm Sonda a montaggio inverso
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 180g
Dimensions: 50 mm x 100 mm x 100 mm (A x W x P)
Shipping port: Xiamen
Warranty: 12 months

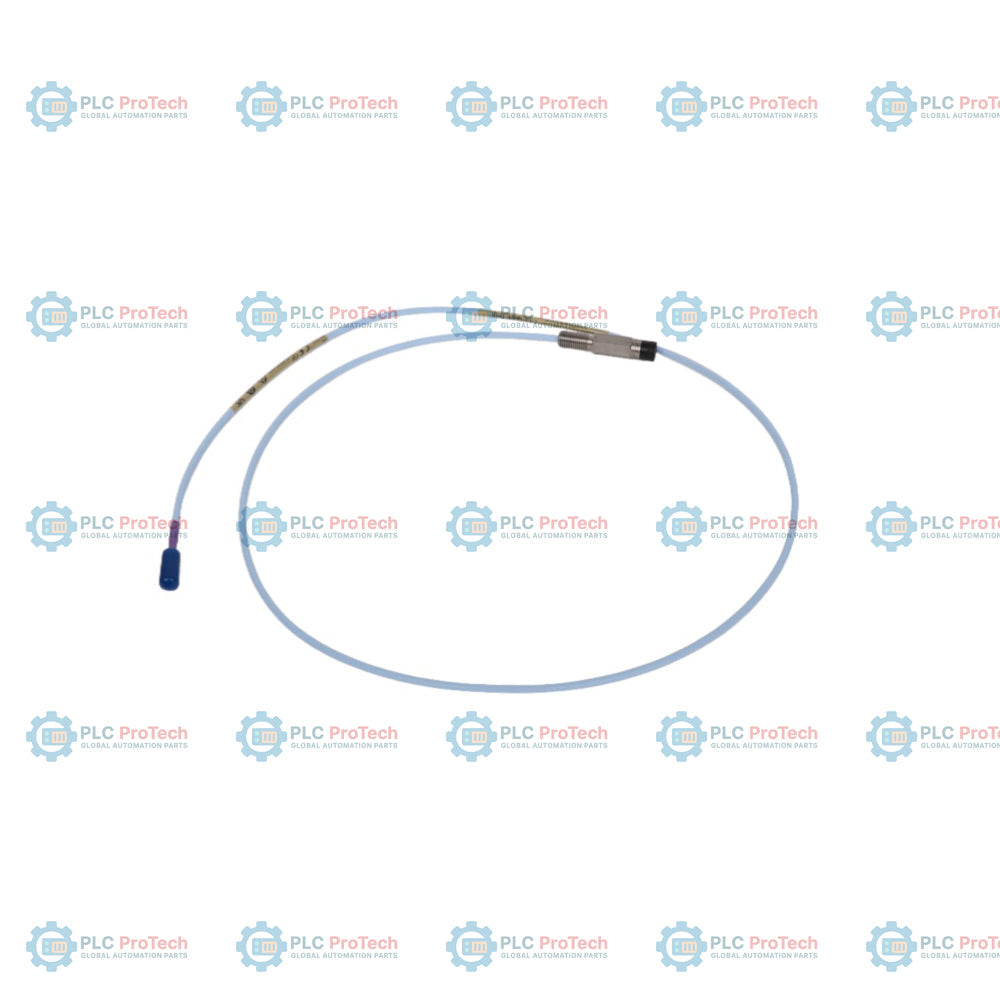

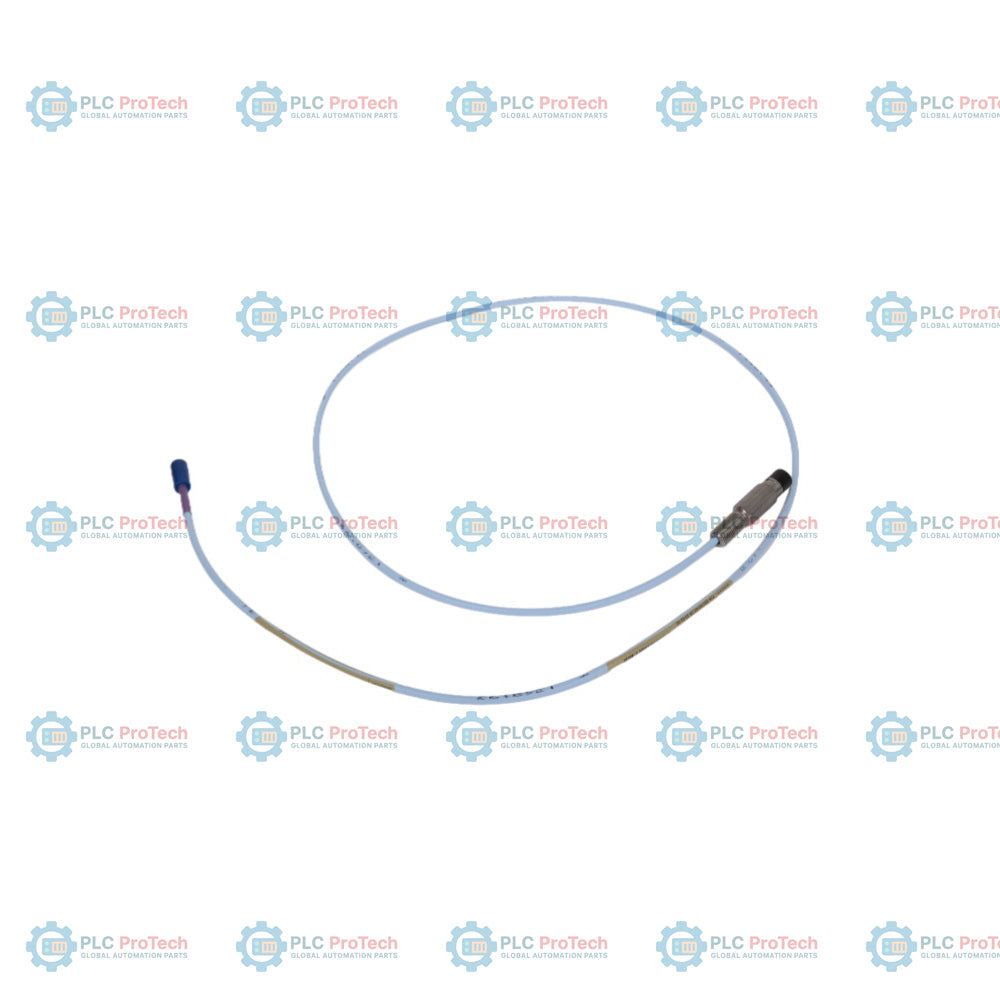

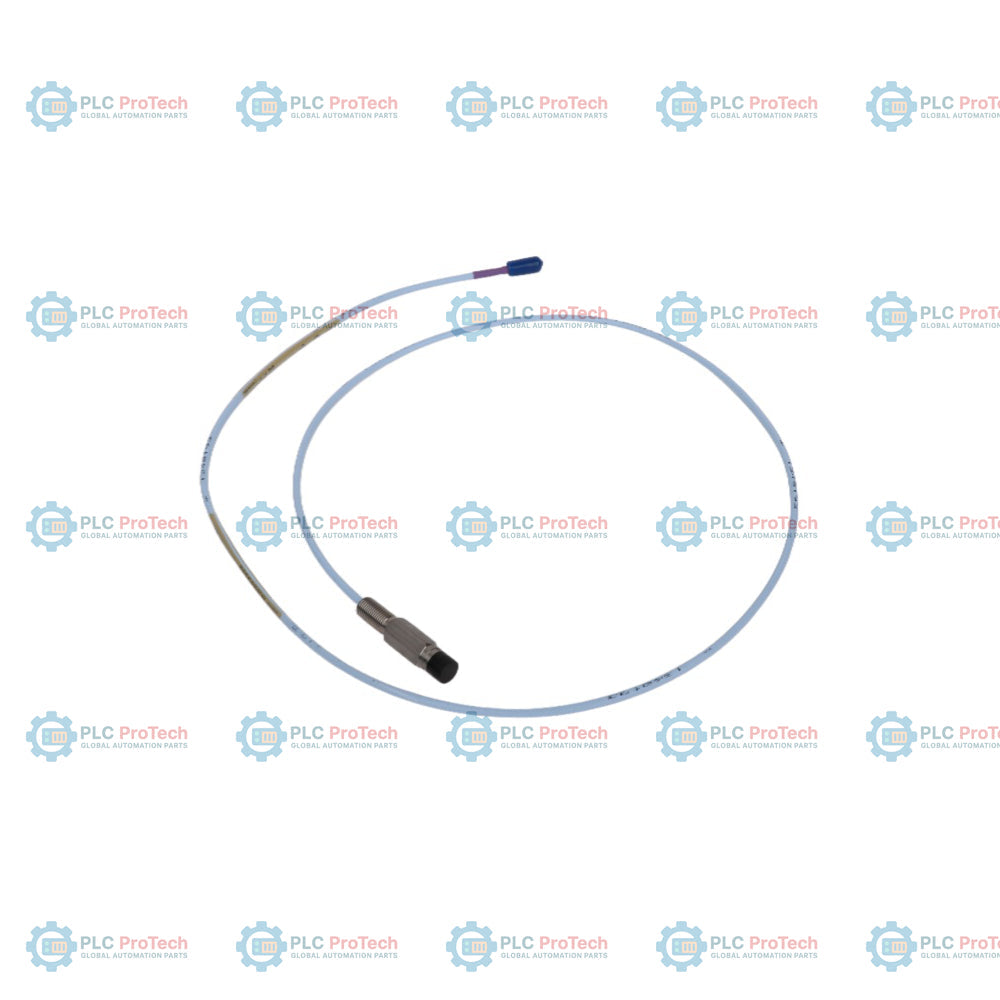

L'opzione 005 (lunghezza non filettata di 5 mm), l'opzione 046 (lunghezza complessiva dell'involucro di 46 mm) e l'opzione 10 (lunghezza totale di 1,0 m) specificano questa configurazione metrica della sonda 3300 XL da 11 mm con filettatura M10 x 1 e montaggio inverso — 330706-005-046-10-02-05. Questa sonda di spostamento a correnti parassite senza contatto viene utilizzata nelle catene di monitoraggio 3300 XL da 11 mm per misurare le vibrazioni dinamiche dell'albero, la posizione assiale e la velocità nei macchinari rotanti industriali.
A differenza delle configurazioni con montaggio standard, questo modello con montaggio inverso viene avvitato attraverso il retro di un alloggiamento o di una staffa, facilitando l'installazione in spazi ristretti dove l'accesso all'albero target è limitato. Questa configurazione specifica funziona senza armatura o guaina protettiva esterna. Si collega direttamente a un cavo di prolunga 330730 e a un sensore Proximitor 330780, fornendo una gamma lineare calibrata di 4.0 mm (160 mil) su materiale target AISI 4140.
Questa sonda di prossimità viene utilizzata per misurare senza contatto le vibrazioni dell'albero, la posizione assiale e la velocità. Viene installata in macchinari rotanti quali turbine a vapore, turbine a gas, compressori e pompe, in particolare nelle configurazioni con alloggiamento a montaggio inverso e spazio ridotto.
| Segmento dell'opzione | Codice su questo SKU | Descrizione |
|---|---|---|
| Numero di parte ordinabile | 330706-005-046-10-02-05 | Sonda di prossimità 3300 XL da 11 mm, filettatura M10 x 1, montaggio inverso |
| AAA - Lunghezza non filettata | 005 | Lunghezza non filettata di 5 mm |
| BBB - Lunghezza complessiva dell'involucro | 046 | Lunghezza complessiva dell'involucro di 46 mm |
| CC - Lunghezza totale | 10 | Lunghezza totale di 1,0 metri (3,3 piedi) |
| DD - Opzione connettore | 02 | Connettore coassiale miniaturizzato ClickLoc |
| EE - Approvazione dell'ente | 05 | Approvazioni multiple (CSA, ATEX, IECEx) |
| Parametro | Specifiche |
|---|---|
| Produttore | Bently Nevada |
| Numero di parte | 330706-005-046-10-02-05 |
| Serie del sistema | Sistema di trasduttore di prossimità 3300 XL da 11 mm |
| Tipo di sonda | Sonda di prossimità da 11 mm con montaggio inverso |
| Dimensione della filettatura | Filettatura metrica M10 x 1 |
| Materiale della punta della sonda | Solfuro di polifenilene (PPS) |
| Materiale dell'involucro della sonda | Acciaio inossidabile AISI 304 (SST) |
| Gamma lineare | 4.0 mm (160 mil) |
| Inizio della gamma lineare | Circa 0.5 mm (20 mils) dal target |
| Fattore di scala incrementale (ISF) | 3.94 V/mm (100 mV/mil) più o meno 10%, incluso l'errore di intercambiabilità |
| Impostazione consigliata della distanza | 2.5 mm (100 mils) |
| Deviazione dalla linea retta (DSL) | Inferiore a più o meno 0.10 mm (più o meno 4 mils) tipico |
| Resistenza di uscita del sistema | 50 ohm |
| Resistenza cc della sonda (1.0 m) | 5.9 ohm più o meno 0.5 ohm (dal conduttore centrale a quello esterno) |
| Tipo di cavo coassiale | Cavo triaxiale da 75 ohm, isolato in propilene etilenfluorurato (FEP) |
| Tipo di connettore | Connettore maschio coassiale ClickLoc miniaturizzato, in ottone placcato oro |
| Resistenza alla trazione del cavo della sonda | 330 N (75 lb) di trazione nominale massima dall'involucro della sonda al cavo |
| Limite di coppia dell'involucro della sonda | 22.6 N-m (200 in-lb) nominale massimo; 7.5 N-m (66 in-lb) consigliato |
| Limite di coppia del connettore | Si consiglia il serraggio a mano; 0.565 N-m (5 in-lb) massimo |
| Raggio di curvatura minimo | 25.4 mm (1.0 in) |
| Intervallo di temperatura operativa | -52 degC a +177 degC (-62 degF a +351 degF) |
| Umidità relativa | Condensa al 100%, non sommergibile quando i connettori sono protetti |
| Punto di collegamento | Descrizione |
|---|---|
| Conduttore centrale | Anima del segnale (percorso RF verso il sensore Proximitor) |
| Conduttore esterno | Schermatura coassiale (percorso comune/di ritorno) |
