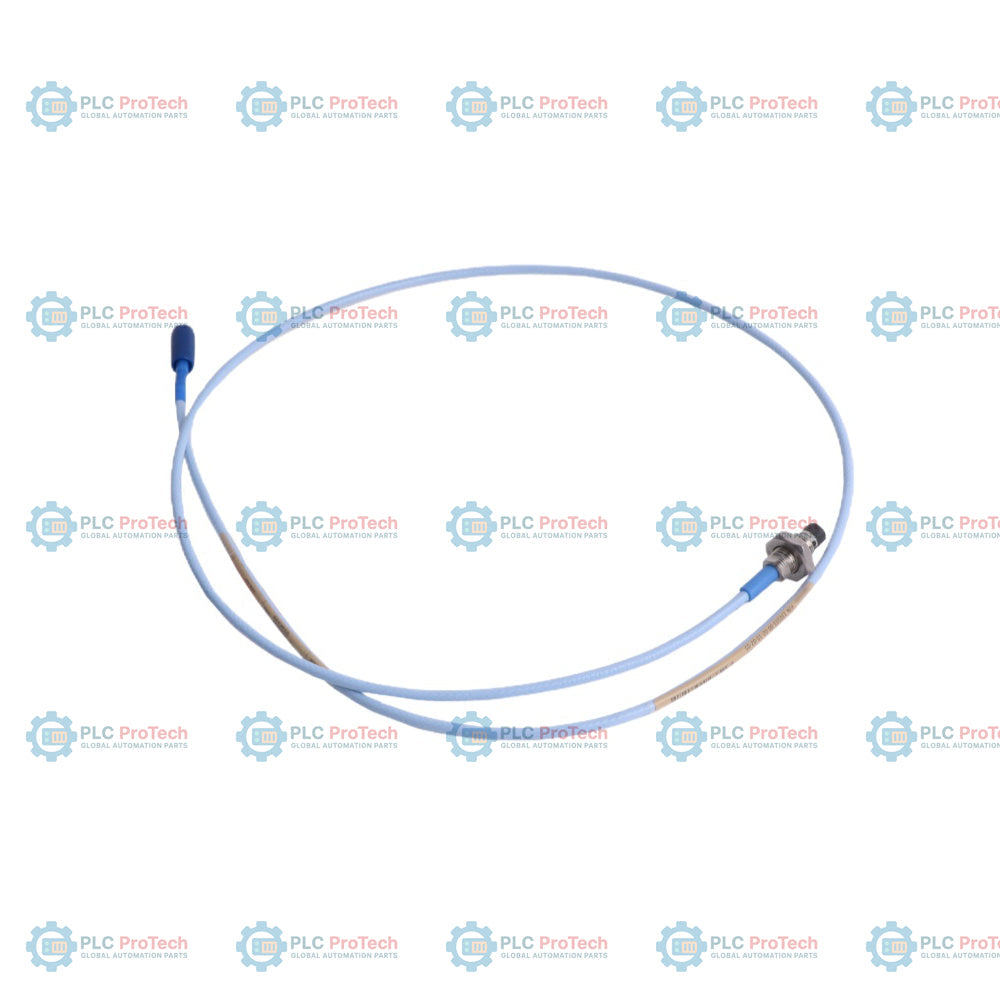

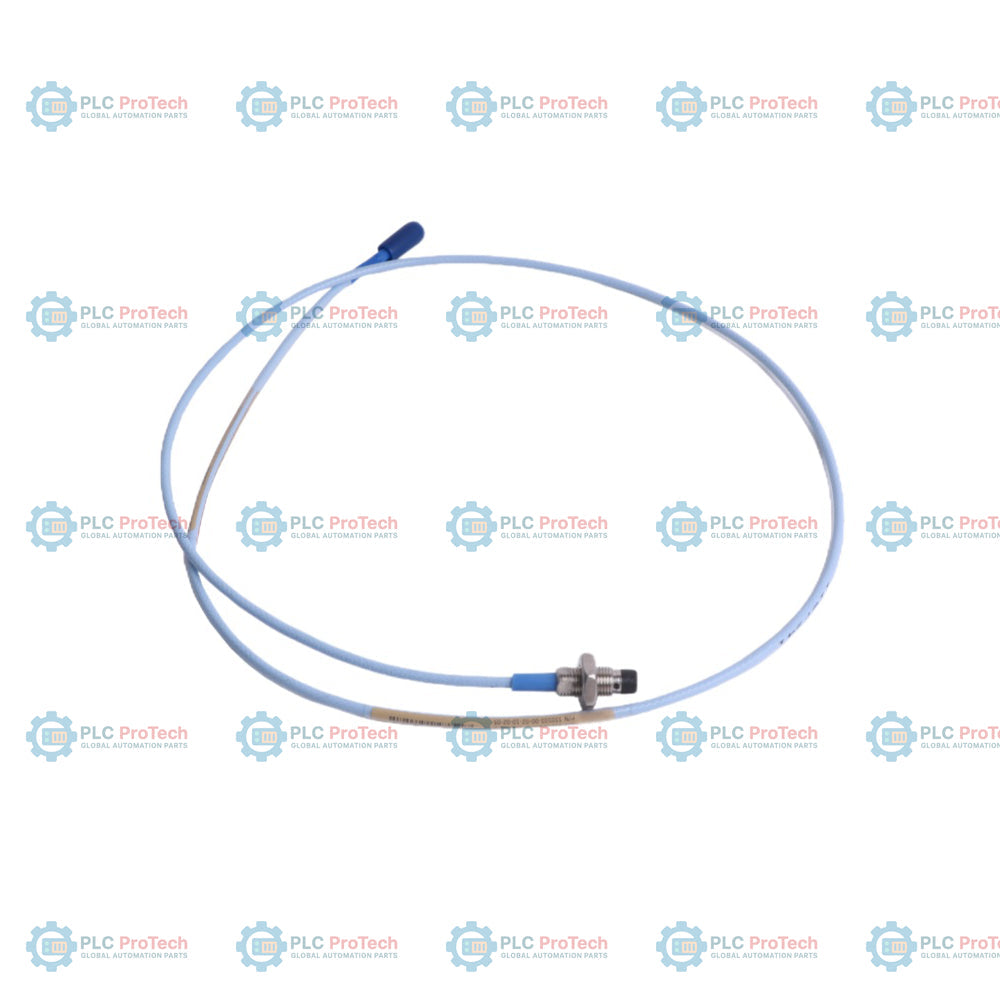

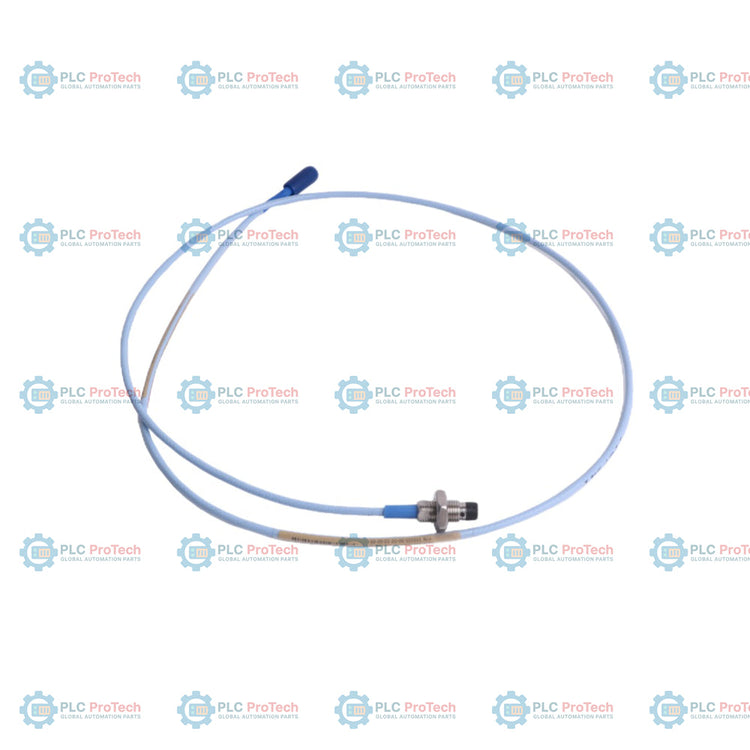

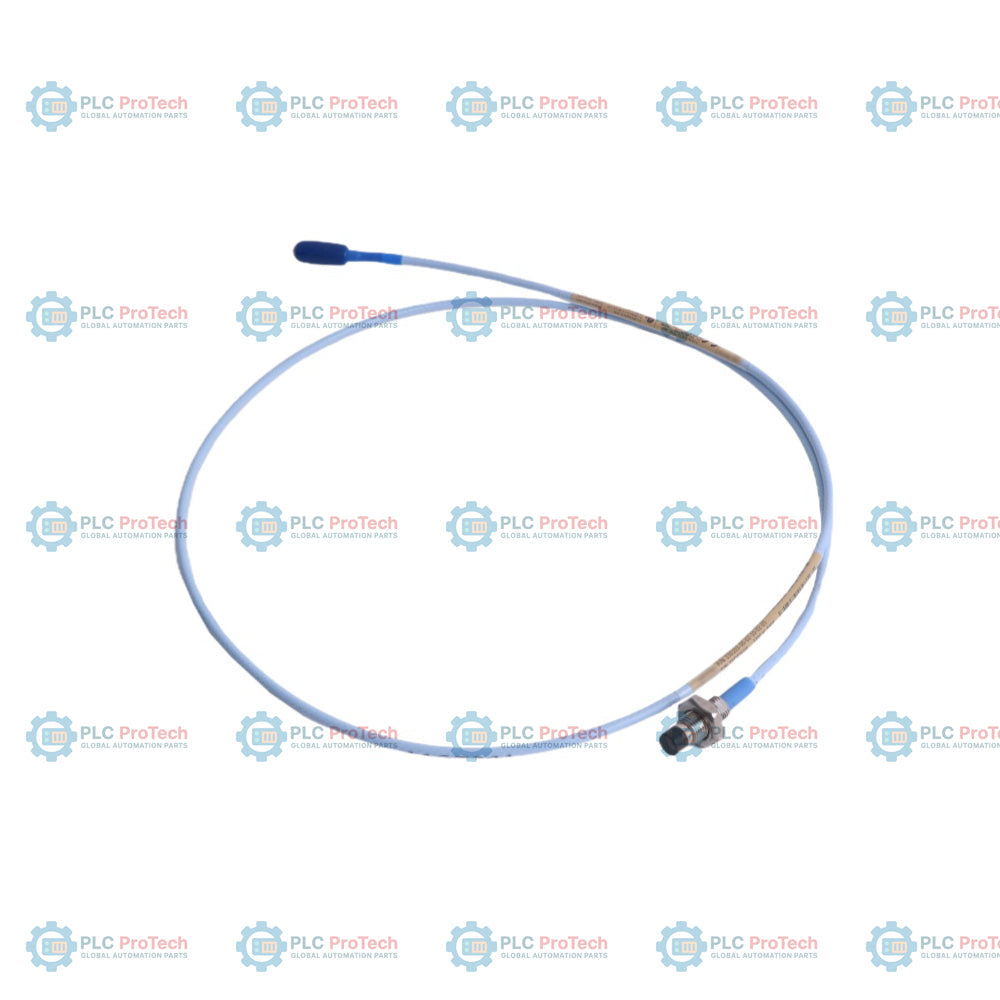

Il corpo della sonda metrica M10 x 1 completamente filettato (opzione 00), con una lunghezza complessiva del corpo di 20 mm (opzione 02) e una lunghezza totale di 1,0 m (opzione 10), definisce la configurazione meccanica specifica della 330103-00-02-10-02-05 sonda di prossimità 3300 XL da 8 mm.
A differenza delle varianti con filettatura standard 3/8-24 UNF (come la serie 330101), questa sonda è dotata di filettatura metrica M10 x 1 ed è progettata senza armatura (cavo FEP standard non armato). La configurazione è dotata di un connettore coassiale ClickLoc miniaturizzato (opzione 02) senza protezione del connettore ed è certificata con le approvazioni CSA, ATEX e IECEx per aree pericolose (opzione 05), per l'utilizzo in ambienti delle Zone 0, 1 e 2. La sonda funziona come parte di un sistema completo 3300 XL e fornisce un'uscita in tensione proporzionale alla distanza tra la punta della sonda e la superficie target, per monitorare le vibrazioni e la posizione assiale dell'albero.
| Opzione | Codice di questo SKU | Descrizione / significato dell'opzione |
|---|---|---|
| Codice articolo ordinabile | 330103-00-02-10-02-05 | Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, senza armatura |
| Opzione A - Lunghezza non filettata | 00 | Lunghezza non filettata di 0 mm (corpo completamente filettato) |
| Opzione B - Lunghezza complessiva del corpo | 02 | Lunghezza complessiva del corpo: 20 mm |
| Opzione C - Lunghezza totale | 10 | Lunghezza totale del sistema della sonda: 1,0 metro (3,3 piedi) |
| Opzione D - Connettore e tipo di cavo | 02 | Connettore coassiale ClickLoc miniaturizzato, cavo standard |
| Opzione di approvazione dell'agenzia E | 05 | CSA, ATEX, IECEx hazardous area approvals |
| Approvazioni CSA, ATEX, IECEx per aree pericolose | Specifiche tecniche |
|---|---|
| Parametro della specifica | Valore / Dettagli |
| Produttore | 330103-00-02-10-02-05 |
| Bently Nevada (Baker Hughes) | Modello / Numero di parte |
| Sistema trasduttore | Sistema trasduttore di prossimità 3300 XL da 8 mm |
| Tipo di filettatura | Filettatura metrica M10 x 1 |
| Armatura meccanica | Senza armatura (cavo FEP standard non armato) |
| Lunghezza non filettata | 0 mm (corpo completamente filettato) |
| Lunghezza complessiva del corpo | 20 mm |
| Lunghezza totale del cavo | 1.0 metro (3.3 piedi) |
| Tipo di connettore | Connettore ClickLoc coassiale maschio miniaturizzato |
| Materiale della punta della sonda | Solfuro di polifenilene (PPS) |
| Materiale del corpo della sonda | Acciaio inossidabile AISI 303 o 304 (SST) |
| Campo lineare | 2.0 mm (80 mil) |
| Fattore di scala nominale del sistema | 7.87 V/mm (200 mV/mil) |
| Resistenza CC della sonda (R_PROBE) | 7.59 ohm più o meno 0.50 ohm |
| Impedenza del cavo | Cavo triaxiale da 75 ohm |
| Intervallo di temperatura di esercizio | -52 °C a +177 °C |
| Tenuta alla pressione differenziale | Fino a 7.0 bar (100 psi) |
| Raggio minimo di curvatura del cavo | 25.4 mm (1.0 pollice) |
| Resistenza alla trazione | 17 mm x 17 mm x 1020 mm (A x L x P) |
| Peso | 0.15 kg |
Il cavo della sonda termina con un connettore ClickLoc coassiale maschio miniaturizzato. Di seguito è illustrato il percorso della terminazione elettrica:
| Elemento di connessione | Funzione |
|---|---|
| Conduttore centrale | Segnale (percorso RF/CC) |
| Conduttore esterno (schermatura) | Comune / Ritorno |
Il pacchetto di approvazioni degli enti Option 05 certifica l'utilizzo di questa sonda in aree pericolose con le seguenti registrazioni standard:
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330103-00-02-10-02-05
Country of origin:United States
Product Type: 3300 XL 8 mm Sonda di prossimità
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 150g
Dimensions: 17 mm x 17 mm x 1020 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
