Descrizione

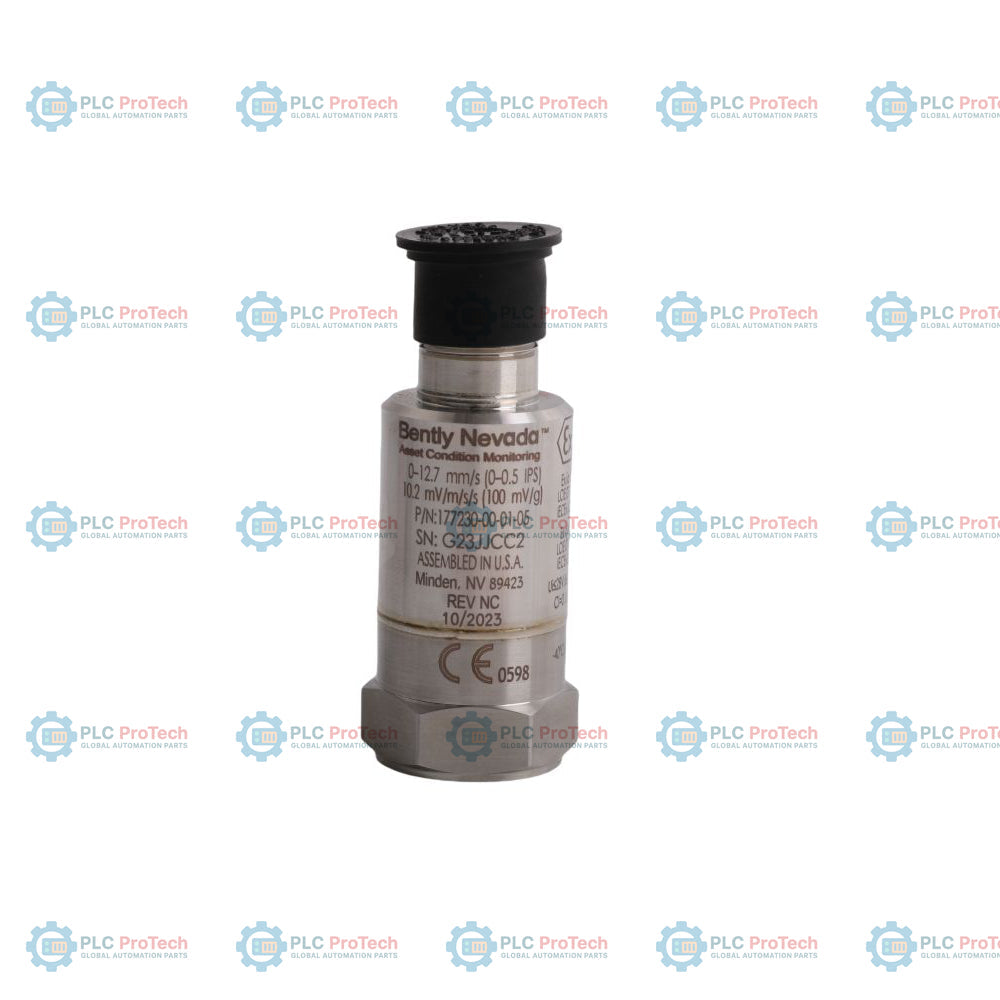

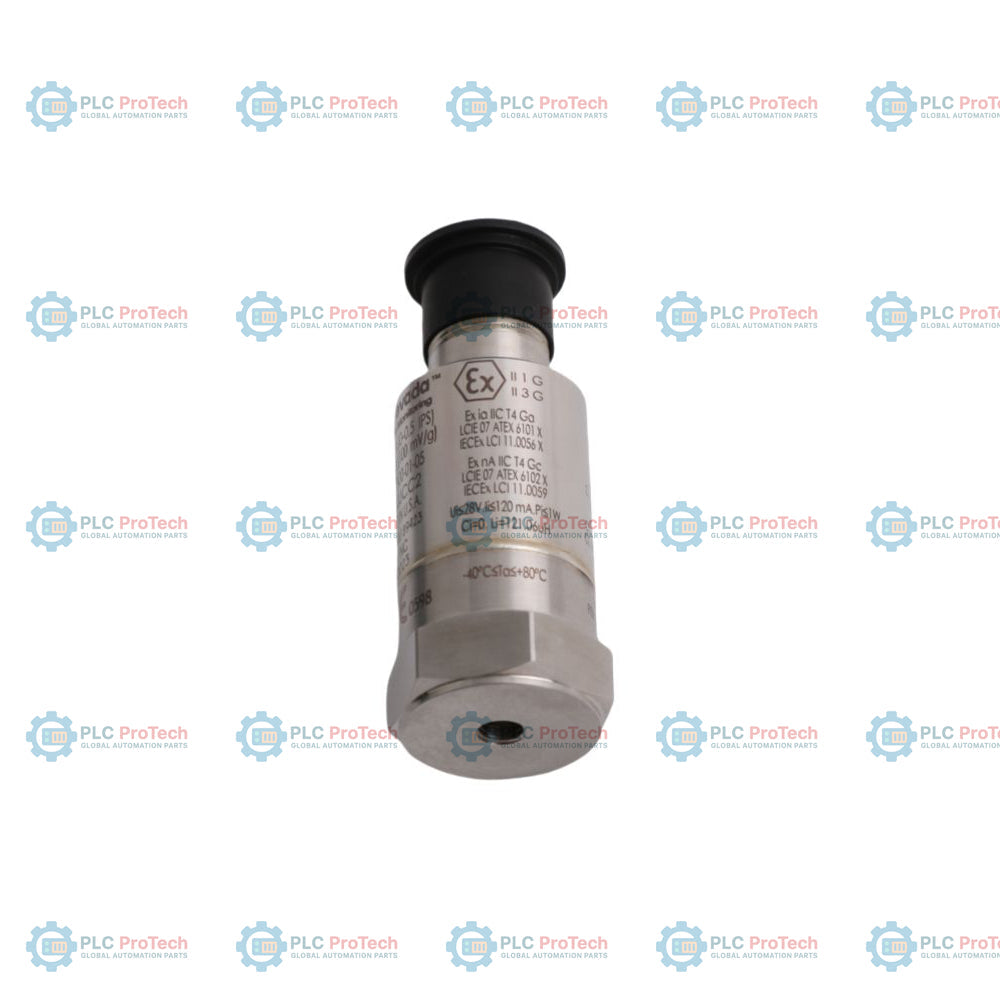

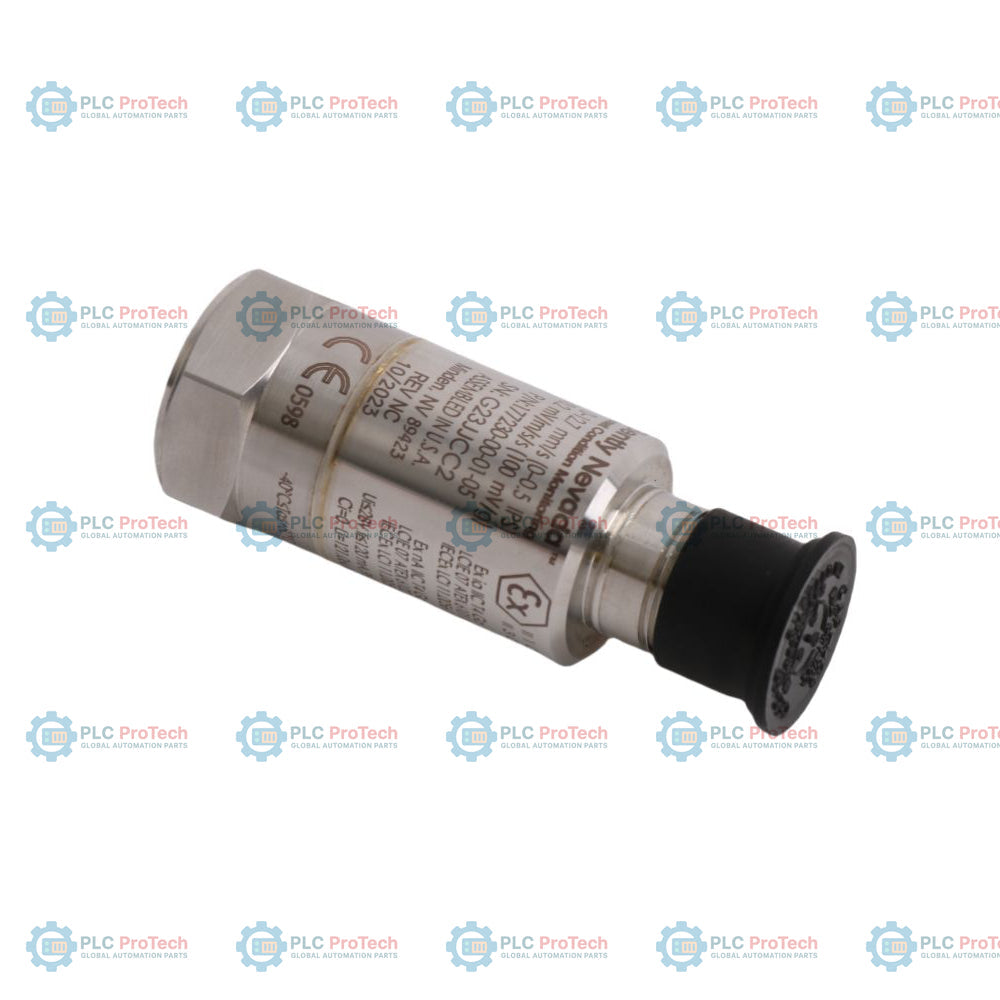

Il Bently Nevada 177230-01-01-05 è un trasmettitore sismico alimentato dall'anello, progettato per integrare direttamente le misurazioni complessive delle vibrazioni dei macchinari con controllori logici programmabili (PLC), sistemi di controllo distribuiti (DCS) o interfacce SCADA. Il dispositivo integra un elemento di rilevamento ceramico a taglio e converte le vibrazioni dinamiche in un'uscita ad anello di corrente standard industriale da 4 a 20 mA, proporzionale alla velocità complessiva delle vibrazioni, fornendo contemporaneamente un segnale di accelerazione dinamica non bufferizzato per l'analisi diagnostica. La configurazione 177230-01-01-05 offre un intervallo di misurazione RMS da 0 a 25,4 mm/s (da 0 a 1,0 in/s) su una banda di frequenza da 10 Hz a 1 kHz, con molteplici approvazioni per aree pericolose.

Caratteristiche

• Implementa un'uscita ad anello standard industriale da 4 a 20 mA, alimentata dall'anello, per l'integrazione diretta con i sistemi di controllo.
• Utilizza un elemento di rilevamento ceramico a taglio per una misurazione delle vibrazioni accurata e ripetibile.
• Fornisce un segnale di uscita in tensione non bufferizzato e grezzo dell'accelerazione dinamica per una verifica diagnostica dettagliata.
• Realizzato con una custodia ermeticamente sigillata in acciaio inossidabile 316L e un connettore superiore MIL-C-5015 a 3 pin.
• Non richiede configurazione sul campo né regolazioni fisiche prima del funzionamento.
• Integra una funzionalità di autotest incorporata e un design dell'interfaccia protetto.

Applicazioni

• Monitoraggio complessivo delle vibrazioni di macchinari rotanti e alternativi.
• Integrazione della protezione delle macchine e del monitoraggio delle condizioni con PLC, DCS e sistemi SCADA.
• Misurazione delle vibrazioni delle apparecchiature ausiliarie in ambienti industriali.
• Monitoraggio delle vibrazioni di macchinari in aree pericolose.

Informazioni per l'ordine

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Montaggio: Montare direttamente sulla macchina tramite un prigioniero nel foro filettato 1/4-28 UNF utilizzando una coppia di serraggio da 4 a 7 N-m (35.4 a 62.0 in-lbf).
• Gestione della base magnetica: Se si utilizza una base magnetica, farla rotolare sulla superficie della macchina anziché farla scattare in posizione, per evitare di generare segnali di picco elevati che potrebbero danneggiare l'elettronica interna.
• Messa a terra e isolamento: Il pin B (negativo del segnale dinamico) richiede l'isolamento da qualsiasi messa a terra. La messa a terra di questo terminale cortocircuiterà il loop da 4 a 20 mA causando la perdita dell'uscita.
• Selezione del cavo: Collegare utilizzando un connettore di accoppiamento MIL-C-5015 a 3 pin con cavi schermati a tre conduttori (da 18 a 22 AWG con copertura minima della schermatura dell'80%).

Conformità e certificazioni

• FCC: Conforme alla Parte 15 delle norme FCC
• Direttive EMC: Direttiva EMC 2014/30/UE
• Direttive ambientali: Direttiva ROHS 2011/65/UE
• Omologazioni marittime: Norme DNV per la classificazione - Navi; norme DNV per la classificazione - Imbarcazioni ad alta velocità e leggere; standard offshore DNV
• Omologazioni cNRTLus: Classe I, Div 2, Gruppi A, B, C, D (Ex nL IIC T4, AEx nA IIC T4); Classe I, Div 1, Gruppi A, B, C, D; Classe II, Div 1, Gruppi E, F, G; Classe III, Div 1 (Ex ia IIC T4, AEx ia IIC T4)
• Omologazioni ATEX/IECEx: Zona 0/1: II 1 G, Ex ia IIC T4 Ga; Zona 2: II 3 G, Ex na IIC T4 Gc (Ta = -40 degC a +80 degC)
