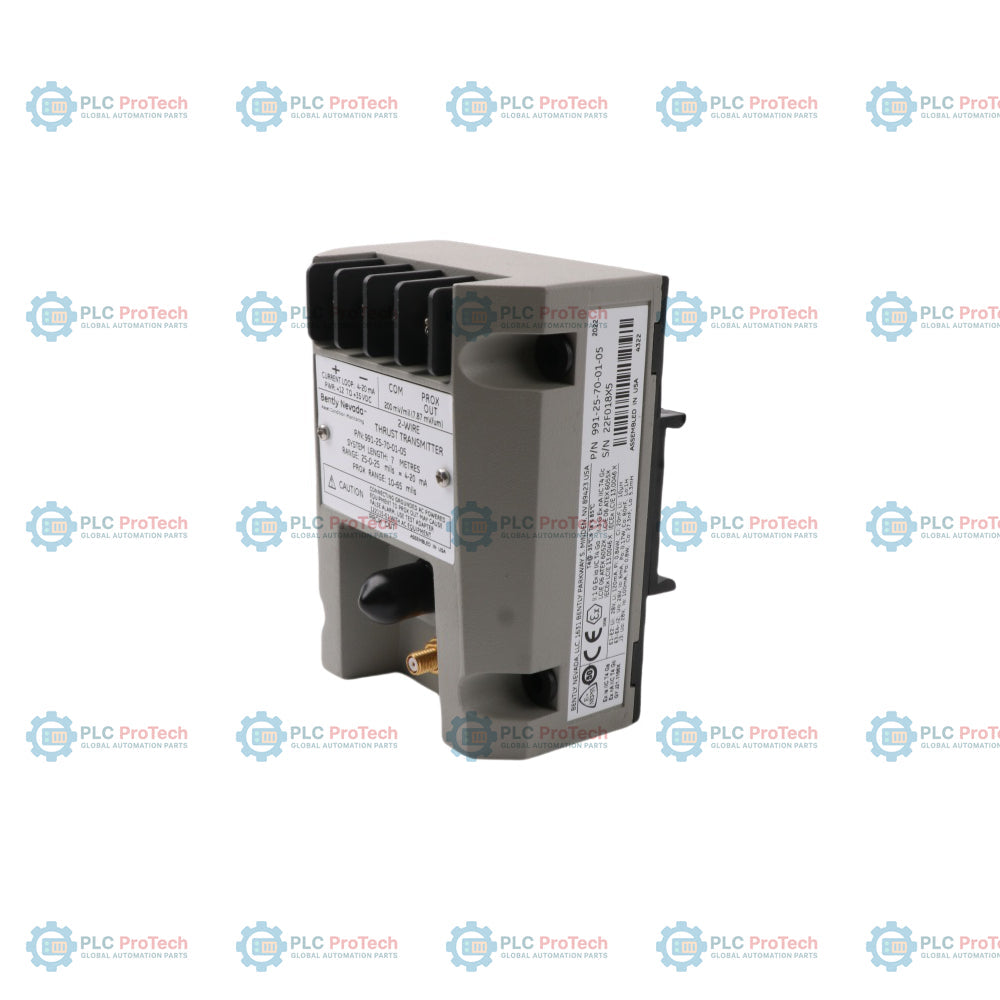

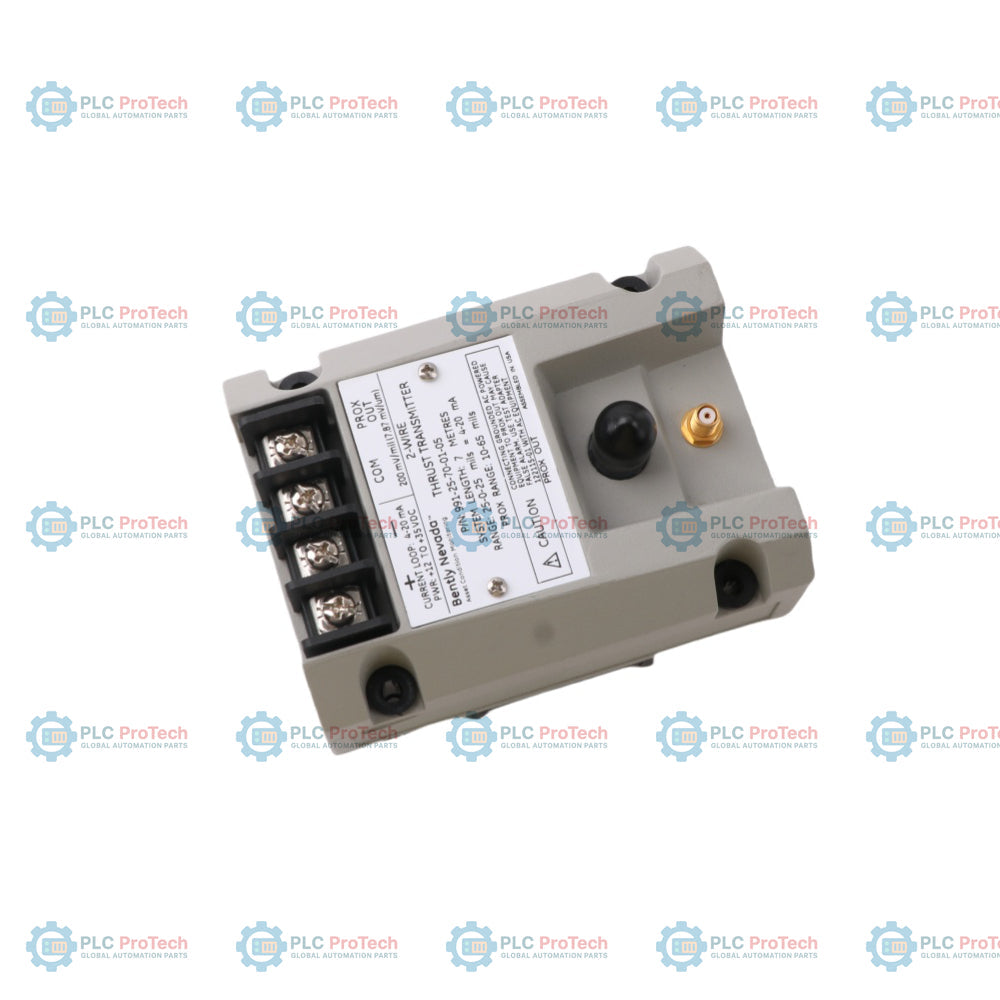

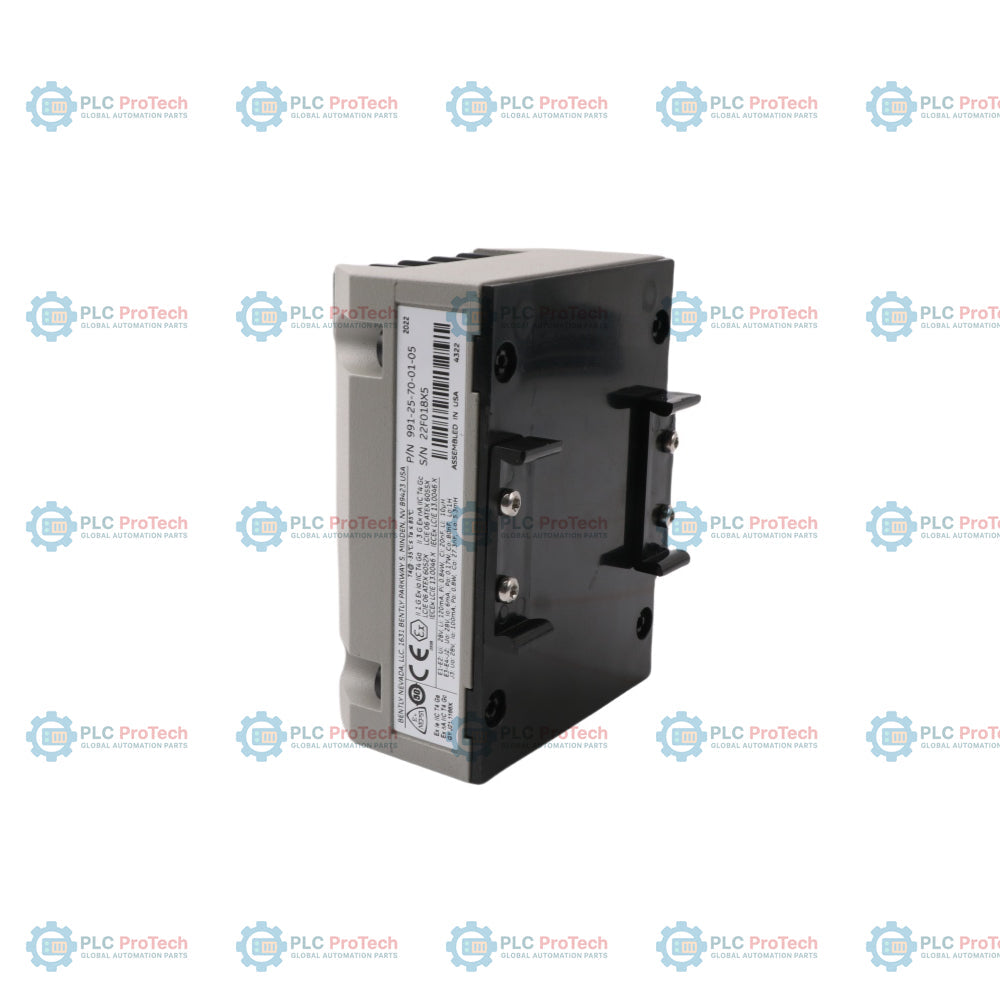

Bently Nevada 991-25-70-01-05 Trasmettitore di spinta

SKU 991-25-70-01-05

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada
  • Product No.: 991-25-70-01-05
  • Origin United States
  • Product Type: Trasmettitore di spinta
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.81 kg
  • Dimensions: 10cm x 6.2cm x 7.5cm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 991-25-70-01-05 Trasmettitore di spinta

Quantità

Product Description

Il Bently Nevada 991-25-70-01-05 è un trasmettitore di spinta (spostamento assiale) a 2 fili, alimentato dall’anello, sviluppato per applicazioni OEM di monitoraggio dei macchinari su compressori, pompe, motori e apparecchiature rotanti. Converte il segnale della sonda di prossimità in un’uscita standard da 4–20 mA per l’integrazione diretta con PLC, DCS o sistemi di controllo.

Informazioni per l’ordine

Codice suffissoOpzione / ParametroDescrizione tecnica
-25 Opzione di fondo scala 25-0-25 mil
-70 Opzione di lunghezza del sistema 7,0 metri (23,0 piedi)
-01 Opzione di montaggio Clip per guida DIN da 35 mm
-05 Opzione di approvazione dell’ente Approvazioni CSA Divisione 2, ATEX Zona 0, ATEX Zona 2 e ABS per uso marittimo

Caratteristiche principali

  • Circuito integrato di pilotaggio della sonda di prossimità
  • Uscita proporzionale allo spostamento assiale da 4–20 mA
  • Regolazioni indipendenti di Zero e Span
  • Soppressione del segnale all’accensione per evitare falsi interventi
  • Diagnostica di soppressione del segnale “Non OK”
  • Connettore dedicato per il segnale dinamico PROX OUT
  • Struttura incapsulata per ambienti ad alta umidità

Specifiche

ParametroDescrizione
Sonda compatibile Sonda di prossimità 3300 NSv
Segnale di uscita Anello CC da 4–20 mA
Alimentazione Da +12 a +35 Vcc
Uscita dinamica Connettore coassiale PROX OUT
Grado di umidità 100% con condensa
Peso netto 0,43 kg (0,95 lb)
Montaggio Guida DIN da 35 mm

Fasi di installazione

Montaggio meccanico fisico

  • Agganciare il trasmettitore a una guida DIN standard da 35 mm
  • Installare lontano da fonti di alta temperatura
  • Utilizzare un involucro in acciaio inossidabile 304 per gli ambienti esterni

Installazione e distanza della sonda

  • Utilizzare esclusivamente sistemi con sonda 3300 NSv abbinati
  • Mantenere la lunghezza totale del cavo del sistema esattamente a 7,0 metri
  • Verificare che l’area di rilevamento dell’albero soddisfi i requisiti minimi di dimensionamento
  • Regolare la sonda sul punto medio dell’intervallo operativo lineare
  • Confermare che la tensione PROX OUT sia di circa 6,5 Vcc

Cablaggio del circuito elettrico

  • Collegare il trasmettitore a un'alimentazione del circuito da +12 a +35 Vcc
  • Verificare la polarità di Power (+) e Signal (-) prima di alimentare il sistema
  • Serrare saldamente il connettore coassiale miniaturizzato
  • Collegare la schermatura del cavo a massa solo sul lato dell'armadio di controllo

Calibrazione di Zero e Span

  • Regolare il potenziometro Zero nella posizione centrale meccanica
  • Impostare la corrente di uscita del circuito a 12 mA durante la calibrazione del punto centrale
  • Regolare il potenziometro Span alla massima corsa
  • I potenziometri indipendenti minimizzano le iterazioni di ricalibrazione

Domande frequenti

Perché è importante la distanza iniziale della sonda?

  • Distanze errate limitano l'intervallo di misura utilizzabile
  • Un'installazione non corretta può consentire il contatto tra la sonda e il rotore
  • La distanza operativa deve rimanere compresa tra 0,25 e 1,65 mm (10 e 65 mil)

Perché la corrente del circuito scende al di sotto di 3,6 mA?

  • Il trasmettitore è entrato in modalità di protezione “Not OK”
  • La sonda o il cavo di prolunga potrebbero essere interrotti o in cortocircuito
  • Il connettore coassiale potrebbe non essere inserito completamente
  • L'uscita failsafe impedisce falsi segnali di intervento del PLC o del DCS

È possibile collegare un oscilloscopio direttamente alla porta PROX OUT?

  • Il connettore PROX OUT non è isolato dal circuito 4–20 mA
  • Gli oscilloscopi standard con messa a terra possono creare anelli di massa
  • Utilizzare invece un misuratore alimentato a batteria o un adattatore di interfaccia isolato

È possibile accorciare o giuntare il cavo di prolunga?

  • È severamente vietato modificare la lunghezza del cavo
  • Le variazioni di impedenza del cavo influiscono sulla precisione della calibrazione
  • Accorciare o allungare il cavo invalida la calibrazione di fabbrica

Note sulla compatibilità

Il trasmettitore è progettato specificamente per l'uso con:

  • Sistemi di sonde di prossimità Bently Nevada 3300 NSv
  • Compressori centrifughi OEM
  • Piccole pompe e macchinari rotanti
  • Sistemi di ingressi analogici PLC e DCS
