Bently Nevada

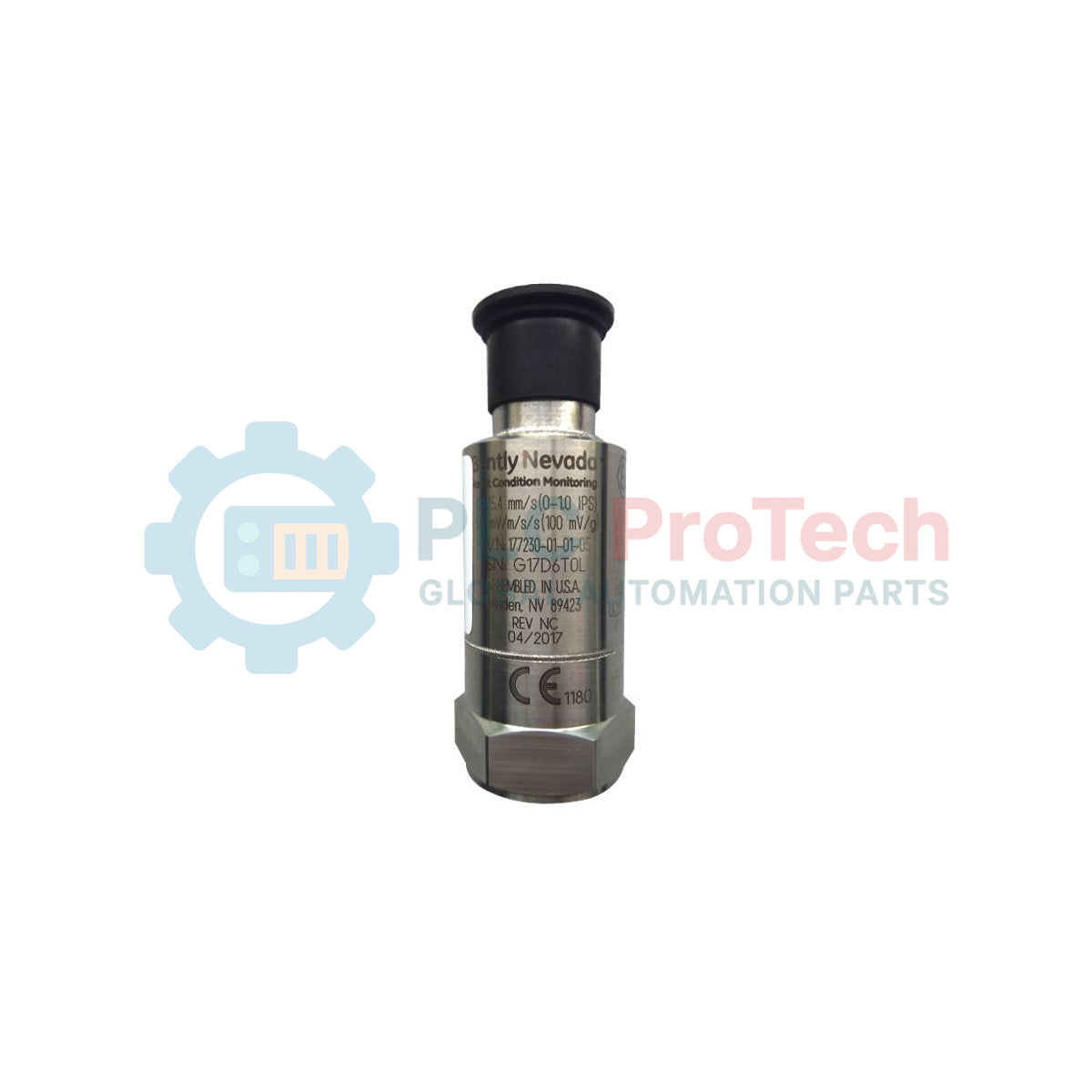

Trasmettitore sismico Bently Nevada 177230-00-01-CN

SKU 177230-00-01-CN

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 177230-00-01-CN

  • Country of origin:United States

  • Product Type: Trasmettitori sismici

  • Payment: T/T, Western Union

  • Weight: 320g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Integrato direttamente nelle architetture di controllo PLC, DCS o SCADA, il Bently Nevada 177230-00-01-CN funge da trasmettitore sismico alimentato dal loop, progettato per il monitoraggio continuo delle vibrazioni dei macchinari rotanti industriali. Questo trasmettitore basato sulla velocità utilizza un accelerometro piezoelettrico con condizionamento del segnale integrato per produrre un'uscita analogica da 4 a 20 mA proporzionale alla velocità complessiva delle vibrazioni. Racchiuso in un robusto alloggiamento ermeticamente sigillato in acciaio inossidabile 316L, è progettato per l'impiego a lungo termine in ambienti industriali ad alta affidabilità, fornendo protezione e diagnostica immediate per le apparecchiature ausiliarie di impianto.

Caratteristiche

  • Interfaccia diretta: elimina la necessità di monitor specializzati trasmettendo un segnale diretto da 4 a 20 mA alimentato dal loop a qualsiasi scheda di ingresso standard.
  • Tenuta ermetica: realizzato con alloggiamento in acciaio inossidabile 316L e connettore superiore MIL-C-5015 a 3 pin, garantisce la protezione contro le infiltrazioni in ambienti ad alta umidità fino al 100% di umidità relativa.
  • Segnale ad alta fedeltà: l'elettronica integrata elabora l'uscita grezza della carica piezoelettrica per rappresentare accuratamente la velocità di vibrazione nell'intervallo di frequenza definito.
  • Durata allo stato solido: nessun componente interno in movimento, per ridurre al minimo la deriva dovuta a usura e garantire una stabilità di calibrazione costante e a lungo termine.

Applicazioni

  • Macchinari rotanti ausiliari di impianto, inclusi ventilatori e soffianti industriali.
  • Monitoraggio continuo di pompe centrifughe e alternative per fluidi.
  • Motori elettrici, generatori e riduttori ausiliari di medie e grandi dimensioni.
  • Compressori d'aria e di gas di processo.

Tabella delle specifiche tecniche

Parametro Valore della specifica
Produttore Bently Nevada
Numero di parte (SKU) 177230-00-01-CN
Intervallo di misurazione Da 0 a 12,7 mm/s (da 0 a 0,5 pollici/s) RMS
Risposta in frequenza Da 10 Hz a 1 kHz (da 600 a 60.000 cpm) RMS
Segnale di uscita Da 4 a 20 mA CC (alimentato dal loop)
Codice opzione omologazioni CN (omologazioni industriali e per aree pericolose specifiche per la Cina)
Umidità relativa Fino al 100% senza immersione
Materiale dell'alloggiamento Acciaio inossidabile 316L
Tipo di connettore MIL-C-5015 a 3 pin, acciaio inossidabile 316L
Filettatura di montaggio 1/4-28 UNF
Diametro del trasmettitore 25,4 mm (1,00 pollice)
Altezza del trasmettitore 66,0 mm (2,60 pollici)
Peso del sensore 0,131 kg (0,29 lb)
Peso di spedizione (calcolato) 1,50 kg (incluso l'imballaggio di sicurezza per il trasporto)
Paese di origine Stati Uniti

Connessioni e interfacce

Pin MIL-C-5015 Funzione / assegnazione del circuito
Pin A Positivo del loop di corrente da 4 a 20 mA (+ TX / alimentazione)
Pin B Ritorno negativo del loop di corrente da 4 a 20 mA (- TX / comune)
Pin C Collegamento della schermatura / massa

Modelli alternativi e compatibilità

Questo trasmettitore funge da sostituto standardizzato dei trasduttori legacy di velocità del telaio quando è richiesta un'uscita diretta al PLC. Si noti che la serie 177230 emette una corrente continua da 4 a 20 mA corrispondente alla velocità complessiva quadratica media (RMS), pertanto non può pilotare direttamente i monitor dinamici legacy delle vibrazioni, come i moduli Bently Nevada 3500/42M configurati per ingressi dinamici, senza un'adeguata configurazione del modulo per segnali analogici statici.

Problemi applicativi e note ingegneristiche

Non montare questo trasmettitore su involucri flessibili della macchina o sezioni di lamiera sottile. Ciò può introdurre risonanze strutturali ad alta frequenza che non rappresentano il reale movimento dell'alloggiamento del cuscinetto, causando letture elevate errate. Il sensore deve essere imbullonato a una superficie solida, piana e lavorata direttamente sull'alloggiamento del cuscinetto della macchina o nelle sue vicinanze, per garantire un trasferimento accurato dell'energia meccanica.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire un accoppiamento ottimale del segnale ad alta frequenza, assicurarsi che la superficie di montaggio sia completamente priva di detriti e vernice. Applicare uno strato sottile di grasso al silicone al prigioniero di montaggio 1/4-28 UNF prima dell'installazione. I cavi devono essere posati utilizzando cavi a coppia intrecciata e schermata di alta qualità. Collegare la schermatura a massa solo sul telaio del ricevitore (PLC/DCS) per prevenire loop di massa che causano l'iniezione di disturbi nel segnale di corrente del loop.

Linee guida per l'installazione

AVVERTENZA CRITICA

Prima di iniziare il montaggio meccanico o il cablaggio elettrico, assicurarsi che l'apparecchiatura rotante monitorata sia completamente diseccitata e sottoposta a lockout. Tenere l'alimentazione del loop scollegata finché tutto il cablaggio non è stato terminato fisicamente, per evitare scosse elettriche o danni ai componenti in aree pericolose.

1

Preparare un'area piana, spianata, con diametro di almeno 25.4 mm (1.00 in) sull'alloggiamento del cuscinetto.

2

Eseguire e filettare un foro di montaggio verticale perpendicolare alla superficie lavorata utilizzando un maschio 1/4-28 UNF, con profondità minima di 12 mm.

3

Serrare il trasmettitore a 9.9 N-m (88 in-lb) utilizzando una chiave dinamometrica calibrata. Non serrare eccessivamente, poiché ciò può degradare gli elementi cristallini interni.

4

Collegare il connettore del cavo MIL-C-5015 a 3 pin e fissare il collare di bloccaggio. Far passare il cavo attraverso una canalina per proteggerlo dalle abrasioni meccaniche.

FAQ

Qual è la differenza principale tra un trasduttore di velocità e il trasmettitore 177230-00-01-CN?

I trasduttori di velocità standard emettono un segnale grezzo dinamico in millivolt che richiede moduli di monitoraggio esterni, mentre questo trasmettitore emette un segnale condizionato da 4 a 20 mA alimentato dal loop, che rappresenta direttamente il valore RMS della velocità complessiva verso PLC o DCS.

In che modo il suffisso «CN» influisce sull'impiego di questo trasmettitore sismico?

L'opzione «CN» indica approvazioni specifiche per la Cina e certifica la conformità ai sistemi regionali di classificazione delle aree pericolose e agli standard di sicurezza intrinseca.

Qual è la coppia di serraggio consigliata per la filettatura 1/4-28 UNF?

Montare il sensore applicando una coppia di 9,9 Newton-metri (88 pollici-libbra). Una coppia adeguata garantisce il contatto meccanico piano necessario per una trasmissione accurata delle frequenze fino a 1 kHz.
