Manufacturer: Bently Nevada
Product No.: 1900/65A-00-00-01-CN-00
Country of origin:United States
Product Type: Sistemi di monitoraggio delle vibrazioni
Payment: T/T, Western Union
Weight: 320g
Dimensions: 320 mm x 250 mm x 190 mm
Shipping port: Xiamen
Warranty: 12 months

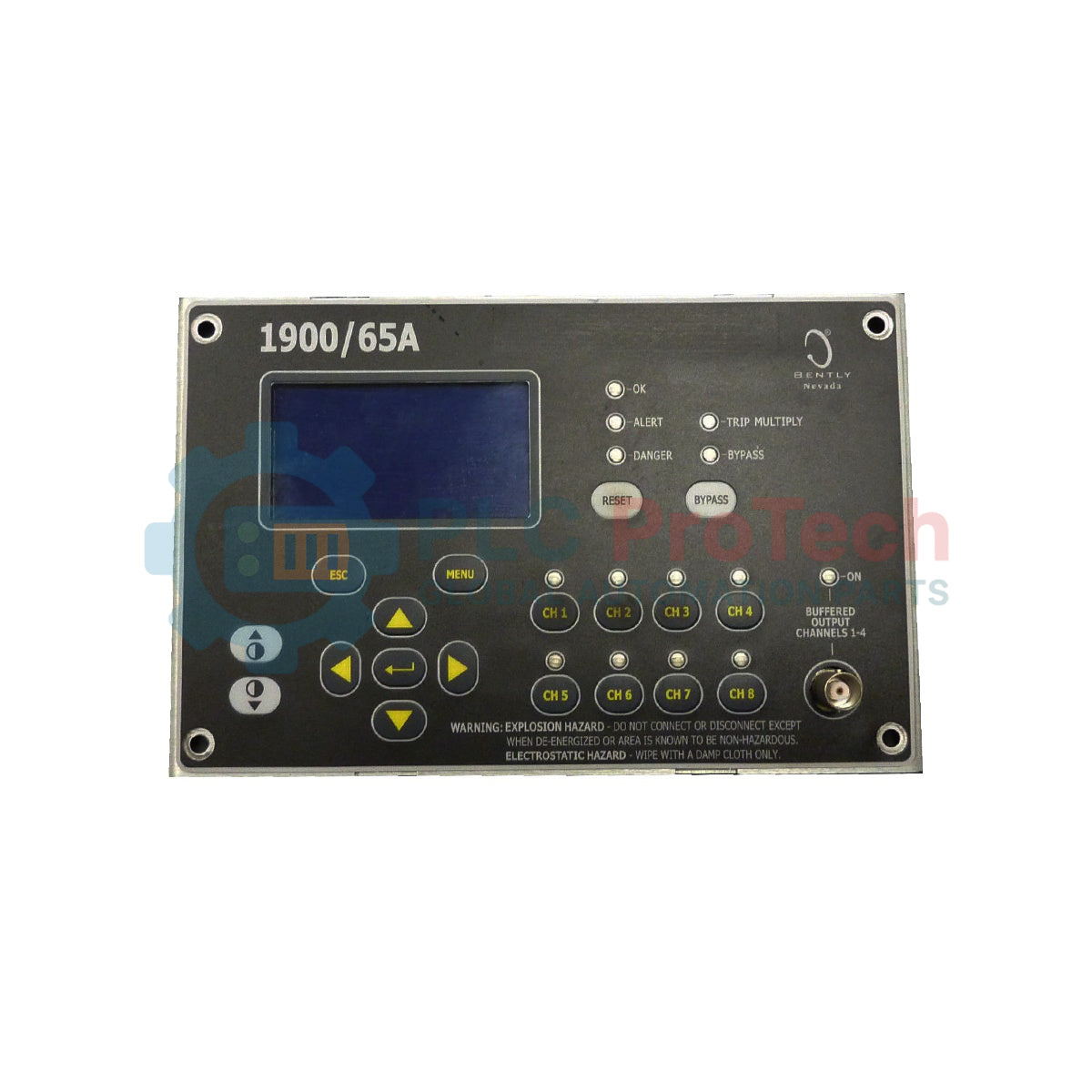

Per fornire una protezione continua dei macchinari in pannelli con spazio limitato, il Bently Nevada 1900/65A-00-00-01-CN-00 funziona come sistema autonomo a microprocessore per il monitoraggio di vibrazioni e temperature. Questa unità industriale elabora gli ingressi dei trasduttori dinamici, come sonde di prossimità, sensori di velocità e accelerometri, insieme agli ingressi dei sensori termici, fornendo funzionalità di allarme e arresto in tempo reale per i macchinari ausiliari critici. Progettata per il montaggio remoto e decentralizzato, questa variante senza pannello opera senza un display fisico integrato, instradando invece i dati critici di stato e di processo attraverso i relè integrati e le uscite dinamiche bufferizzate.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Bently Nevada (Baker Hughes) |
| Codice modello | 1900/65A-00-00-01-CN-00 |
| Opzione ingresso di alimentazione | Da 18 a 36 Vcc (opzione 00) |
| Opzione display locale | Nessun display (opzione 00) |
| Configurazione di montaggio | Montaggio su guida DIN da 35 mm (opzione 01) |
| Omologazioni | Certificazione specifica per la regione CN / Cina (opzione CN) |
| Comunicazioni | Nessuno installato (opzione 00) |
| Canali del segnale dinamico | 4 canali (accelerazione, velocità o prossimità) |
| Canali di ingresso statici | 2 canali (RTD/termocoppia o ingressi di tensione statica) |
| Relè integrati | 6 contatti SPDT a secco programmabili |
| Temperatura di esercizio | -20 a +70 gradi Celsius |
| Paese di origine | Stati Uniti (U.S.A.) |
| Peso di spedizione (calcolato) | 8,00 kg |
| Dimensioni della confezione (calcolate) | 320 mm x 250 mm x 190 mm |
| Blocco terminali / porte | Assegnazione dei segnali / dei circuiti |
|---|---|
| Terminali di ingresso dell'alimentazione | 24 Vcc (+) / Comune (-) / Terra dello chassis |
| Canali dinamici (1-4) | Alimentazione di eccitazione del sensore, ritorno del segnale e comune strumentale |
| Canali statici (5-6) | Sorgente di corrente costante per RTD, ritorno, schermatura e compensazione della termocoppia |
| Blocchi di contatti dei relè | Normalmente aperto (NO), normalmente chiuso (NC) e comune (COM) per circuiti a contatto pulito |
| Uscite bufferizzate | Uscite dedicate della forma d'onda grezza per il collegamento diretto ad analizzatori diagnostici |
La serie 1900/65A fornisce un'esecuzione locale del circuito di arresto dei macchinari più rapida rispetto a un sistema centralizzato con rack 3500, fungendo da interblocco di sicurezza autonomo. Si noti che l'opzione display '00' è fisicamente incompatibile con gli aggiornamenti retrofit di display esterni senza la sostituzione completa della scheda madre. Quando si sostituiscono le unità, verificare che la configurazione interna locale del dispositivo corrisponda direttamente ai fattori di scala dei trasduttori esistenti tramite l'utility di configurazione.
Poiché questa variante utilizza un intervallo di ingresso da 18 a 36 Vcc, il rumore elettrico dell'alimentazione può accoppiarsi ai circuiti di misura ad alta frequenza. Assicurarsi di utilizzare un'alimentazione isolata, pulita e di grado strumentale per evitare falsi allarmi di vibrazione elevata. Inoltre, la configurazione del pannello frontale cieco richiede che i team di manutenzione utilizzino l'interfaccia di programmazione per eseguire il ripristino manuale degli allarmi se nel software sono selezionati relè a ritenuta.
Assicurarsi che le schermature dei cavi dei sensori siano terminate solo sul lato del monitor. Lasciare flottante la schermatura sul trasduttore evita la formazione di loop di terra localizzati che introducono segnali spurii a 50 Hz o 60 Hz. Verificare il corretto orientamento di installazione sulla guida DIN per consentire la convezione termica naturale attraverso l'involucro in alluminio per la dissipazione del calore.
AVVERTENZA CRITICA:
DISALIMENTARE tutte le linee elettriche di ingresso prima di installare o rimuovere i collegamenti ai terminali. La mancata osservanza delle procedure di isolamento sicuro può causare danni ai terminali, archi elettrici o il guasto completo dei componenti del sistema.
Agganciare il monitor alla guida DIN standard da 35 mm, assicurandosi che il fermo di bloccaggio si innesti completamente e stabilizzi l'alloggiamento.
Collegare i fili del sensore di vibrazioni dinamiche ai canali da 1 a 4, facendo riferimento al fattore di scala specifico del trasduttore.
Eseguire la terminazione della schermatura a terra sulla barra bus comune, immediatamente adiacente ai punti di ingresso della morsettiera.
Collegare la linea di ingresso dell'alimentazione a 24 Vcc, alimentare la sorgente e controllare i LED di stato per confermare che il comportamento iniziale di inizializzazione sia normale.
