Descrizione

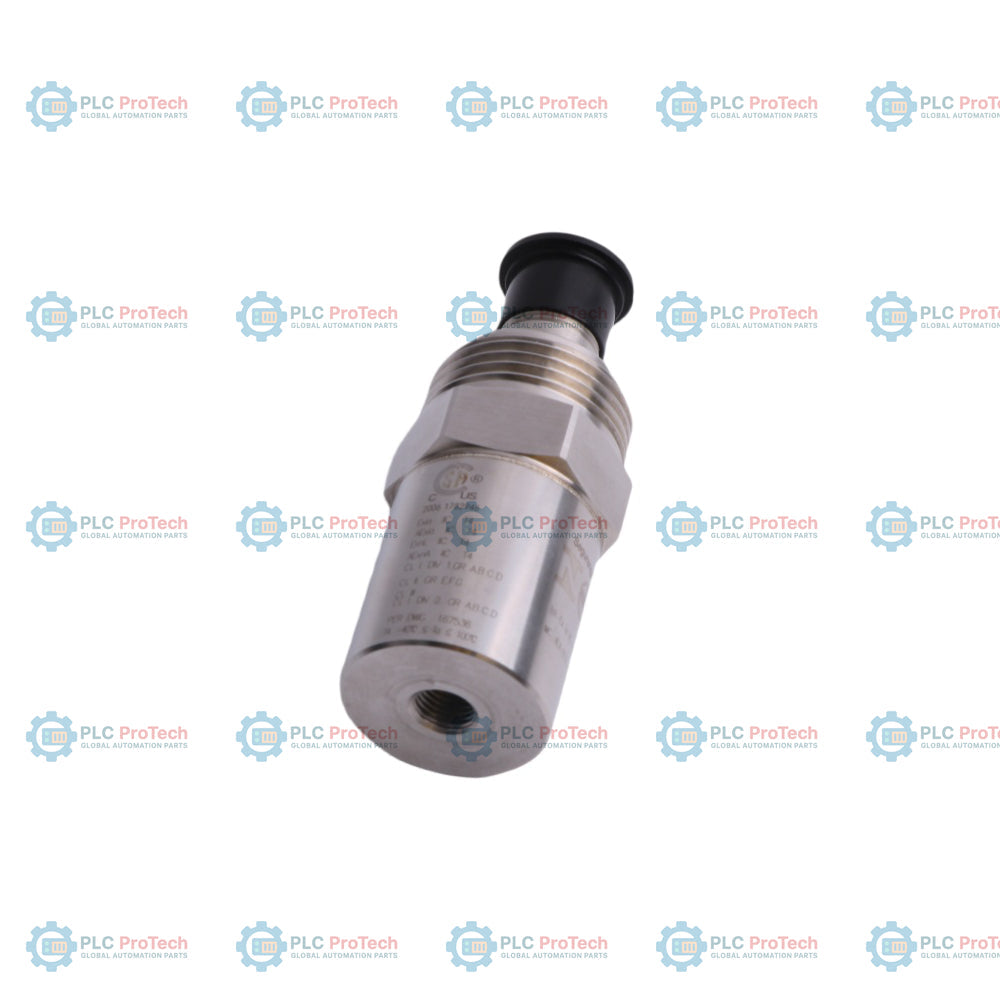

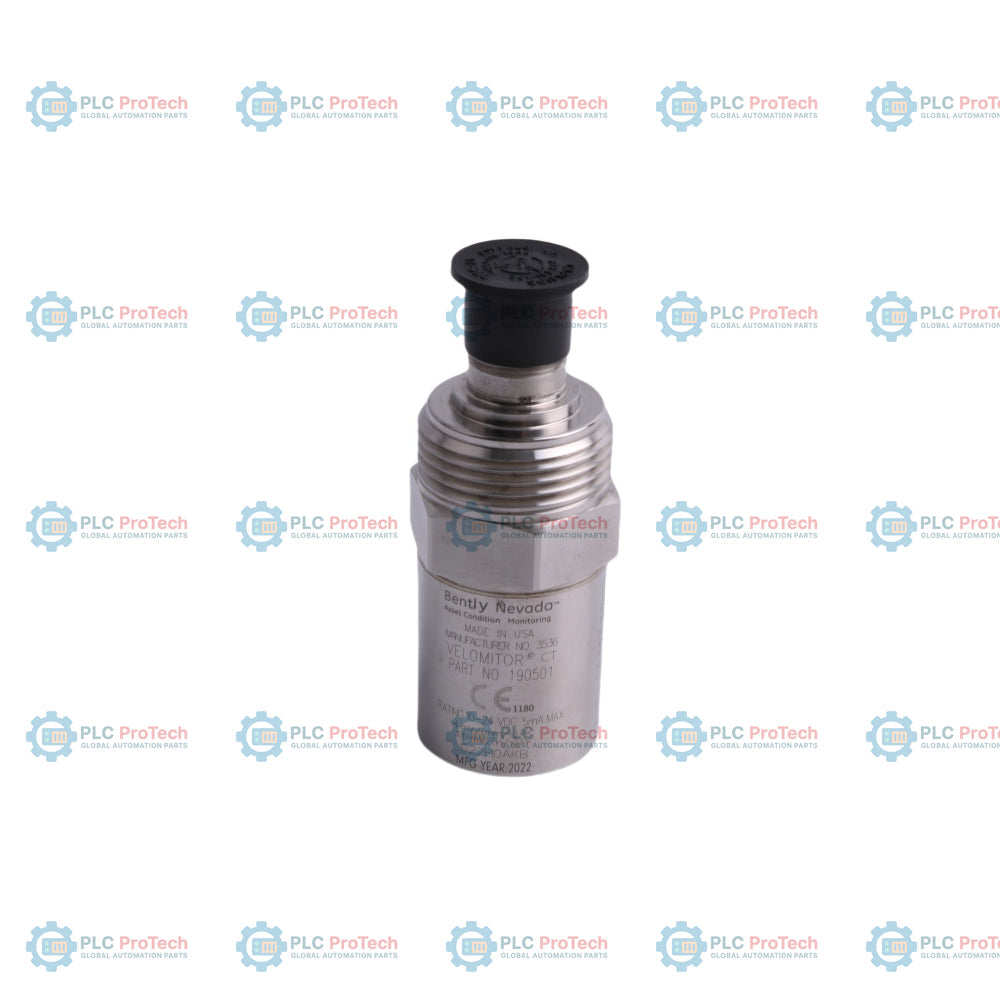

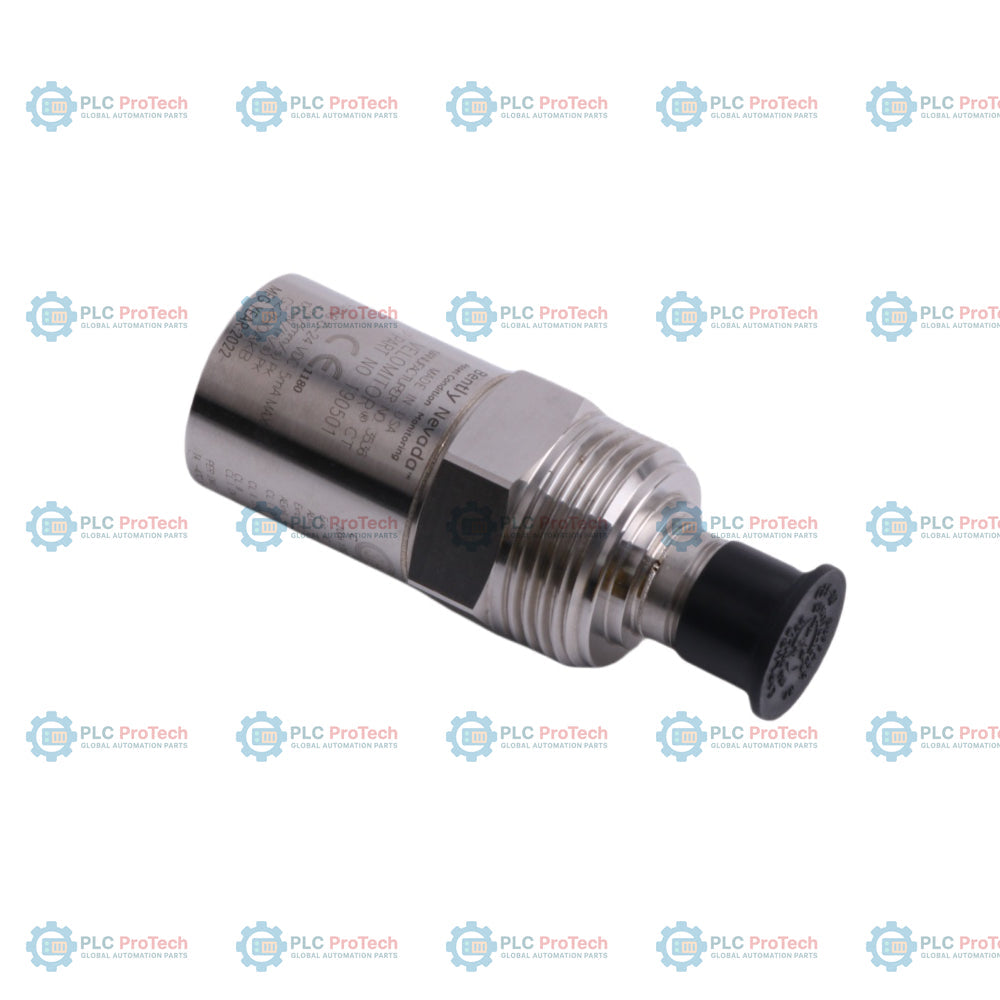

Il 190501-02-00 è un trasduttore di velocità Velomitor CT dotato di un prigioniero di montaggio da 3/8-in 24 a 1/2-in 20 (opzione 02) e di un’interfaccia di connessione MIL-C-5015 (opzione 00). Questo sensore di velocità piezoelettrico specializzato è progettato per misurare la velocità di vibrazione del corpo macchina, in particolare su macchinari rotanti a bassa frequenza, come gli assemblaggi di ventole delle torri di raffreddamento e degli scambiatori di calore raffreddati ad aria, generalmente operanti a 90 rpm o oltre. Il design Velomitor CT (Cooling Tower) si distingue per l’erogazione di un segnale affidabile negli intervalli di bassa frequenza tipici dei riduttori di velocità e dei motori delle ventole. Il dispositivo utilizza un elemento piezoelettrico ad alte prestazioni con elettronica integrata per convertire la velocità di vibrazione in un segnale elettrico, che viene quindi trasmesso a un sistema di monitoraggio. Questa unità include l’interfaccia standard del connettore MIL-C-5015 per l’integrazione nelle catene di monitoraggio esistenti e utilizza il prigioniero di montaggio da 3/8-in 24 a 1/2-in 20 per un collegamento meccanico sicuro agli alloggiamenti dei cuscinetti o ai corpi macchina.

Caratteristiche

• Design Velomitor CT ottimizzato per applicazioni a bassa frequenza (tipicamente da 100 a 300 rpm).
• Hardware di montaggio dell’opzione 02: prigioniero da 3/8-in 24 a 1/2-in 20 per un’installazione robusta.
• Connessione dell’opzione 00: interfaccia di connessione standard MIL-C-5015.
• Sensibilità di 3.94 mV/mm/s (100 mV/in/s) ±5%.
• Intervallo di risposta in frequenza da 1.5 Hz a 1.0 kHz (±3.0 dB).
• Materiale del corpo: acciaio inossidabile 316L per una lunga durata in ambiente industriale.
• Elettronica interna isolata dal corpo del sensore.
• Intervallo di temperatura operativa: da -40 degC a +85 degC.

Applicazioni

• Assemblaggi di ventole per torri di raffreddamento
• Ventole di scambiatori di calore raffreddati ad aria
• Monitoraggio di macchinari rotanti a bassa velocità
• Misurazione della vibrazione del corpo macchina
• Protezione delle macchine per il rilevamento di squilibri e disallineamenti

Informazioni per l’ordine

Opzione	Codice di questo SKU	Descrizione
Numero di parte ordinabile	190501-02-00	Trasduttore di velocità Velomitor CT
A - Hardware di montaggio	02	Prigioniero da 3/8-in 24 a 1/2-in 20
B - Opzione di connessione	00	Interfaccia di connessione MIL-C-5015

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	190501-02-00
Sensibilità	3.94 mV/mm/s (100 mV/in/s) ±5%
Intervallo di velocità	63.5 mm/s pk (2.5 in/s pk)
Risposta in frequenza	Da 3.0 Hz a 900 Hz (±1.0 dB); da 1.5 Hz a 1.0 kHz (±3.0 dB)
Tensione di polarizzazione in uscita	10.1 Vdc ±1.0 Vdc
Temperatura operativa	Da -40 degC a +85 degC
Materiale del corpo	Acciaio inossidabile 316L
Connettore	MIL-C-5015 a 2 pin in acciaio inossidabile 316L
Peso	< 297 g (10.5 oz) tipico
Coppia di serraggio	4.5 N-m ± 0.6 N-m

Linee guida per l’installazione

• Installare il trasduttore direttamente sull’alloggiamento del cuscinetto o sul corpo macchina per una trasmissione accurata delle vibrazioni.
• Assicurarsi che la superficie di montaggio sia pulita e forata/filettata correttamente per accogliere il prigioniero di montaggio da 3/8-in 24.
• Utilizzare la coppia di serraggio specificata di 4.5 N-m per garantire l’integrità meccanica.
• Instradare correttamente i cavi lontano da aree ad alta temperatura o parti in movimento, utilizzando una canalina ove necessario.
• Verificare la polarità: il pin A diventa positivo rispetto al pin B quando la velocità è diretta dalla base verso la parte superiore del sensore.

Conformità e certificazioni

• Direttiva CE 2014/30/UE (EMC)
• Direttiva RoHS 2011/65/UE
• Conforme alla Parte 15 delle norme FCC
