Descrizione

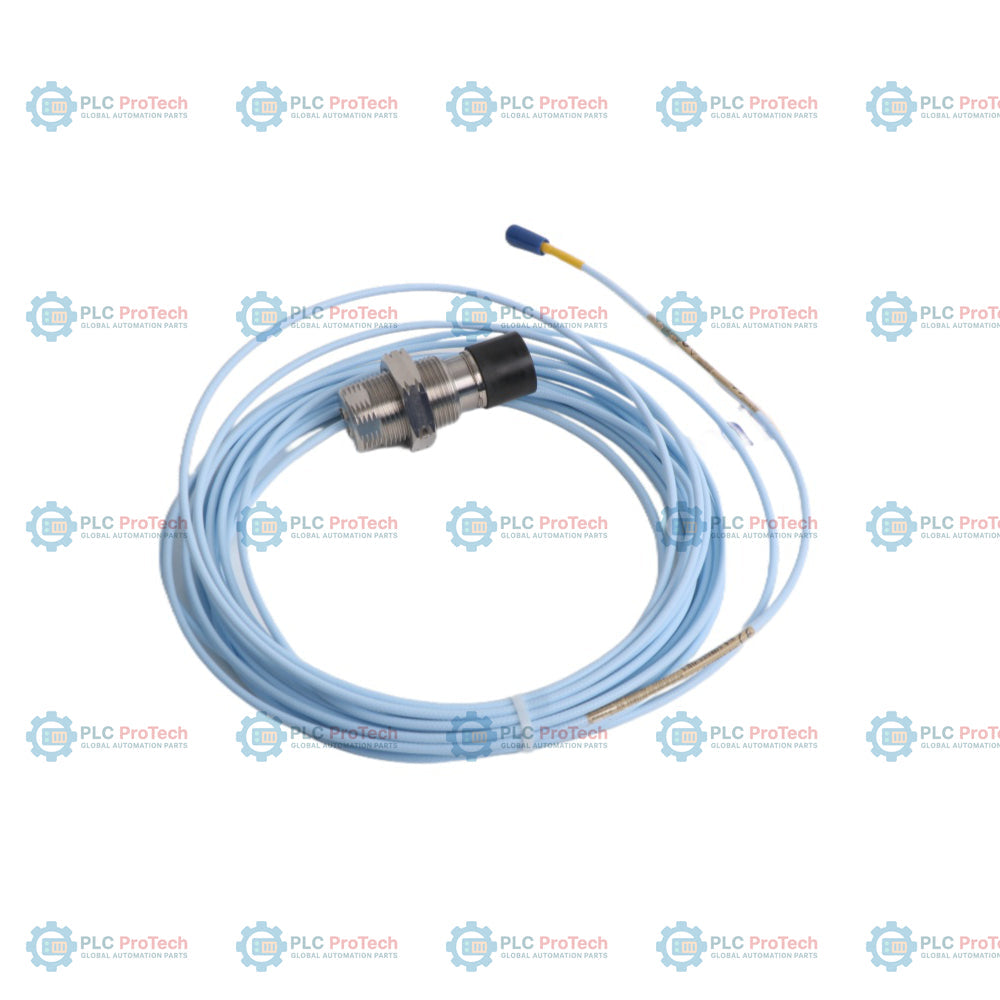

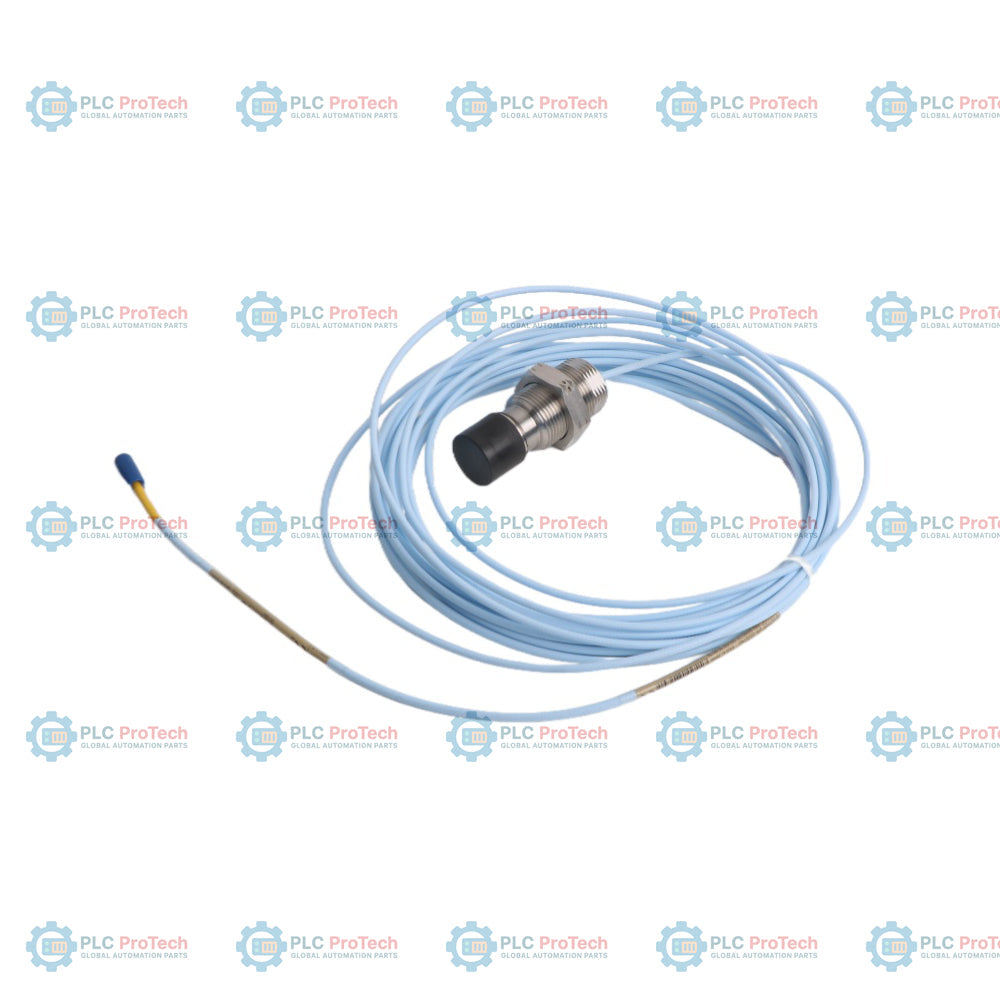

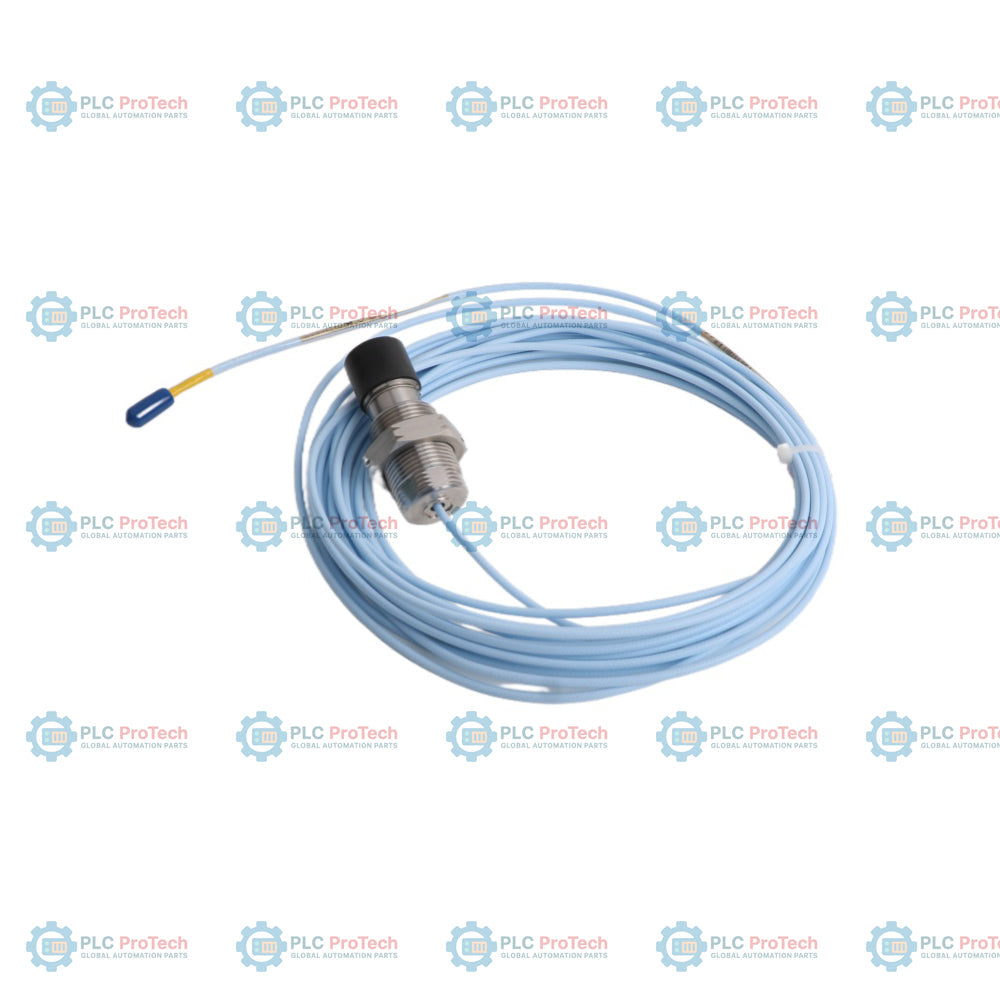

330851-02-000-050-50-00-05Sonda di prossimità 3300 XL da 25 mm con corpo metrico filettato M30x2 e 5,0 metri di cavo coassiale FluidLoc integrato per la misurazione senza contatto dello spostamento di target di grandi dimensioni. Questa configurazione specifica è fornita con una lunghezza non filettata di 0 mm, una lunghezza complessiva del corpo di 50 mm, senza armatura protettiva e con certificazione dell'ente per omologazioni multiple (opzione 05) per zone industriali pericolose. Funziona nel sistema trasduttore 3300 XL da 25 mm, convertendo i cambiamenti di posizione meccanica in segnali di tensione proporzionali.

A differenza delle configurazioni con corpi lisci o delle opzioni con corpo non filettato, questa variante utilizza un corpo filettato M30x2 per fissare direttamente la sonda in porte filettate. La lunghezza del sistema di 5,0 metri consente il collegamento diretto a un sensore Proximitor montato su pannello o guida DIN senza richiedere un cavo di prolunga intermedio, riducendo al minimo le connessioni negli ambienti gravosi. Il design non armato offre flessibilità per il passaggio standard in condotto e il pacchetto di omologazioni multiple include certificazioni ATEX, IECEx e nordamericane per aree pericolose.

Caratteristiche

• L'opzione 02 specifica un corpo metrico filettato M30x2 in acciaio inossidabile AISI 304.
• L'opzione 000 designa una lunghezza non filettata di 0 mm per il massimo contatto della filettatura nei fori di montaggio standard.
• L'opzione 050 specifica una lunghezza complessiva del corpo di 50 mm, ideale per staffe industriali standard.
• L'opzione 50 fornisce un cavo integrato per sonda triassiale FluidLoc da 5,0 metri con isolamento in perfluoroalcossietilene (PFA).
• L'opzione 00 specifica una configurazione del cavo non armata per installazioni semplificate in condotto.
• L'opzione 05 offre diverse omologazioni per aree pericolose, tra cui ATEX, IECEx e certificazioni nordamericane.
• La capacità di rilevare target di grandi dimensioni consente di misurare fino a 12,7 mm (500 mil) di spostamento lineare se utilizzata con un Proximitor 3300 XL da 25 mm.
• La punta della sonda in PEEK (polietereterchetone) garantisce integrità strutturale e resistenza a temperature estreme.

Applicazioni

• Monitoraggio della posizione di spinta delle turbine a vapore
• Misurazione dello spostamento assiale di alberi di grande diametro
• Monitoraggio dell'espansione differenziale (DE) su generatori con turbina a vapore di medie e grandi dimensioni
• Monitoraggio della caduta dell'asta nei compressori alternativi
• Misurazioni senza contatto dello spostamento su macchine rotanti con alberi di grande diametro o target di grandi dimensioni

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che la sonda sia montata perpendicolarmente alla superficie del target.
• Mantenere una dimensione minima consigliata del target di 61 mm (2,4 pollici) di diametro per evitare una riduzione dell'intervallo lineare.
• Utilizzare la coppia di serraggio di installazione consigliata di 68 N-m (50 ft-lb) per il corpo metrico filettato M30x2. Non superare 163 N-m (120 ft-lb).
• Proteggere i connettori dei cavi dall'umidità e dai contaminanti ambientali; si raccomanda vivamente l'uso di nastro autoagglomerante in silicone o di protezioni per connettori.
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per il cavo coassiale triassiale FluidLoc.

Conformità e certificazioni

• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc
• CSA/cNRTLus: Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C e D, Classe II, Gruppi E, F e G, Classe III; Classe I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Classe I, Divisione 2, Gruppi A, B, C, D
• Marchio CE: Conforme ai requisiti del marchio CE europeo in materia di compatibilità elettromagnetica e sicurezza.
