Descrizione

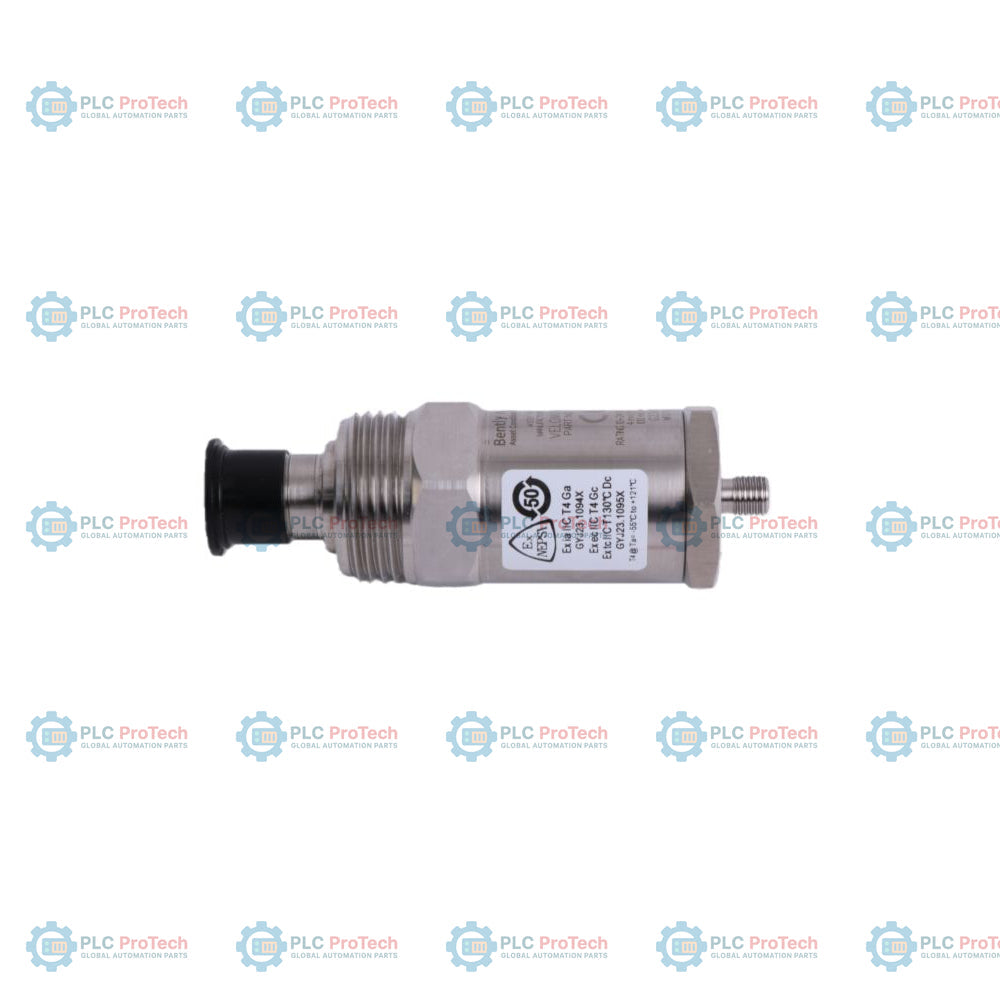

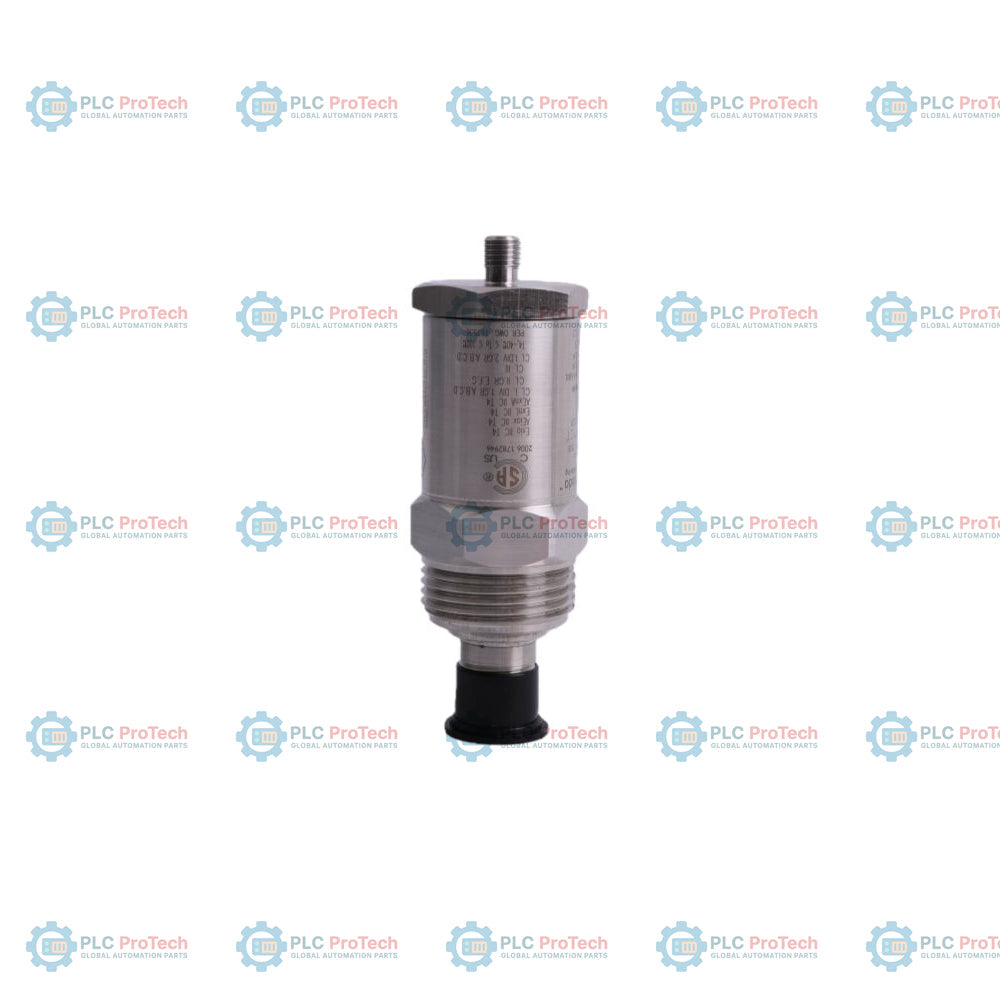

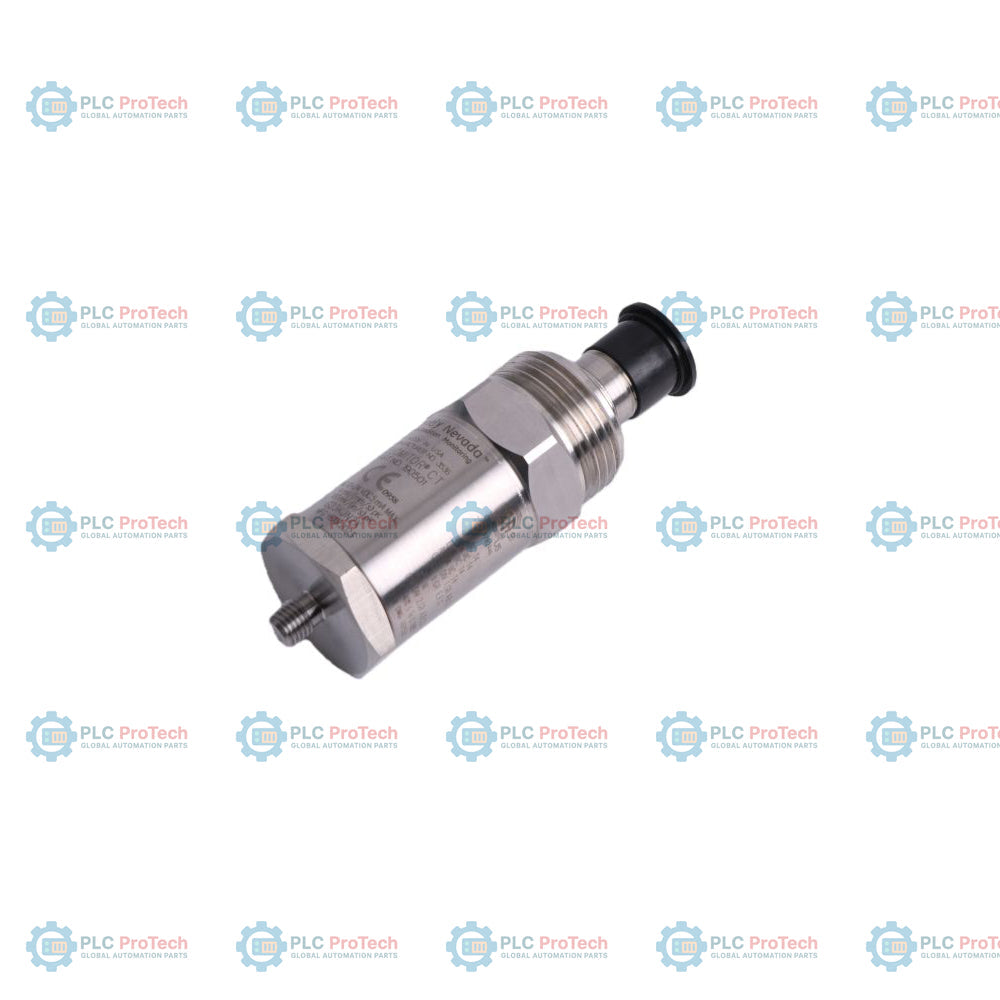

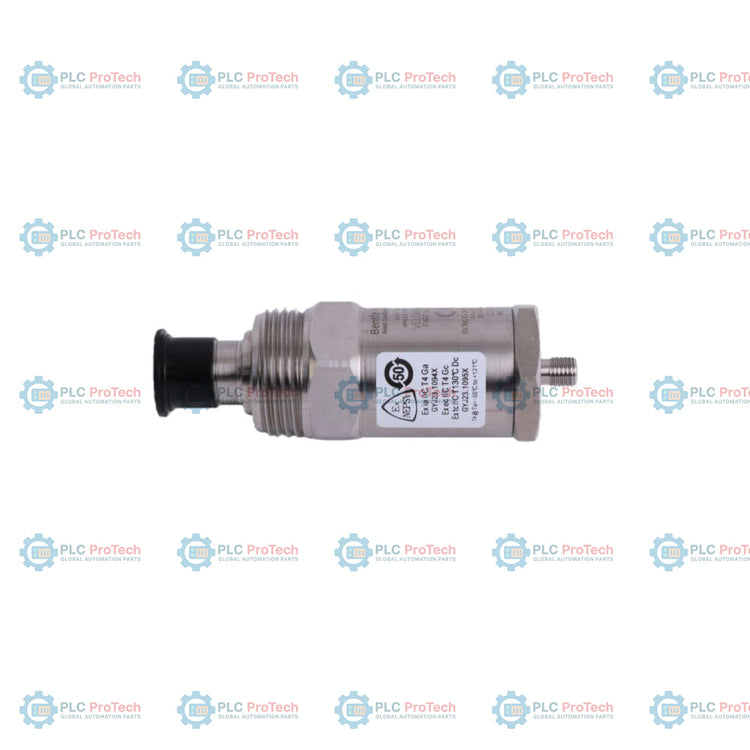

Il 190501-12-00-00 è un trasduttore di velocità Velomitor CT configurato con un montaggio mediante prigioniero a piastra (da 3/8-24 a M8x1, opzione 12), un’interfaccia di collegamento MIL-C-5015 standard (opzione 00) e nessuna approvazione per aree pericolose (opzione 00). Questo sensore piezoelettrico di velocità è una versione a bassa frequenza del trasduttore Velomitor standard, ottimizzata per il monitoraggio della velocità delle vibrazioni della carcassa nei gruppi di ventilatori per torri di raffreddamento e scambiatori di calore raffreddati ad aria, che normalmente operano a 90 rpm o più. Misurando le ampiezze delle vibrazioni alle frequenze operative dei ventilatori, nonché quelle generate da riduttori di velocità e motori, il trasduttore consente un monitoraggio efficace dei malfunzionamenti della macchina, come squilibrio e disallineamento. Il sensore è dotato di elettronica interna isolata dalla custodia in acciaio inossidabile, garantendo una trasmissione accurata del segnale. Per prestazioni ottimali, il dispositivo deve essere installato direttamente sull’alloggiamento del cuscinetto o sulla carcassa della macchina, per evitare segnali falsi o una risposta in frequenza ridotta.

Caratteristiche

• Hardware di montaggio dell’opzione 12: adattatore con prigioniero a piastra da 3/8-in 24 a M8x1
• Collegamento dell’opzione 00: interfaccia di collegamento MIL-C-5015
• Approvazione dell’ente per l’opzione 00: nessuna approvazione
• Sensibilità: 3,94 mV/mm/s (100 mV/in/s) +/- 5%
• Risposta in frequenza: da 3,0 Hz a 900 Hz (+/- 1,0 dB)
• Materiale della custodia: acciaio inossidabile 316L
• Intervallo della temperatura di esercizio: da -40 degC a +85 degC (da -40 degF a +185 degF)
• Elettronica interna isolata dalla custodia

Applicazioni

• Gruppi di ventilatori per torri di raffreddamento
• Gruppi di ventilatori per scambiatori di calore raffreddati ad aria
• Macchinari con requisiti di monitoraggio delle vibrazioni della carcassa (operanti a 90 rpm o più)
• Monitoraggio dei malfunzionamenti della macchina, inclusi squilibrio e disallineamento

Informazioni per l’ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	190501-12-00-00	Trasduttore di velocità Velomitor CT
A - Hardware di montaggio	12	Prigioniero a piastra da 3/8-in 24 a M8x1
B - Opzione di collegamento	00	Interfaccia di collegamento MIL-C-5015
C - Approvazione dell’ente	00	Nessuna approvazione

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	190501-12-00-00
3,94 mV/mm/s (100 mV/in/s) +/- 5%	Sensibilità
Da 3,0 Hz a 900 Hz (+/- 1,0 dB); da 1,5 Hz a 1,0 kHz (+/- 3,0 dB)	Risposta in frequenza
63,5 mm/s pk (2,5 in/s pk)	Campo di velocità
Minimo 9 kHz (montaggio su prigioniero)	Frequenza di risonanza
10,1 Vdc +/- 1,0 Vdc	Tensione di polarizzazione in uscita
Acciaio inossidabile 316L	Materiale della custodia
Connettore	MIL-C-5015 in acciaio inossidabile 316L a 2 pin, superiore
Temperatura di esercizio	-40 degC a +85 degC (-40 degF a +185 degF)
Temperatura di stoccaggio	-40 degC a +100 degC (-40 degF a +212 degF)
Limite agli urti	Massimo 5000 g pk
Limite di umidità	Condensa al 100%, non sommerso
Peso	<297 g (10,5 oz) tipico

Linee guida per l’installazione

• Installare sull’alloggiamento del cuscinetto o sulla carcassa della macchina per una trasmissione efficace delle vibrazioni.
• Coppia di montaggio: 4,5 N-m +/- 0,6 N-m (40 in-lbf +/- 5 in-lbf).
• Assicurarsi che la superficie di montaggio sia preparata; pulire e maschiare i filetti secondo necessità, in base al prigioniero di montaggio scelto.
• Utilizzare raccordi per conduit appropriati (ad es. adattatore per conduit NPT da 1/2" 128608-02) per proteggere i collegamenti dei cavi.
• Per le applicazioni che richiedono misure speciali dell’alloggiamento, consultare i manuali di installazione Bently Nevada.
