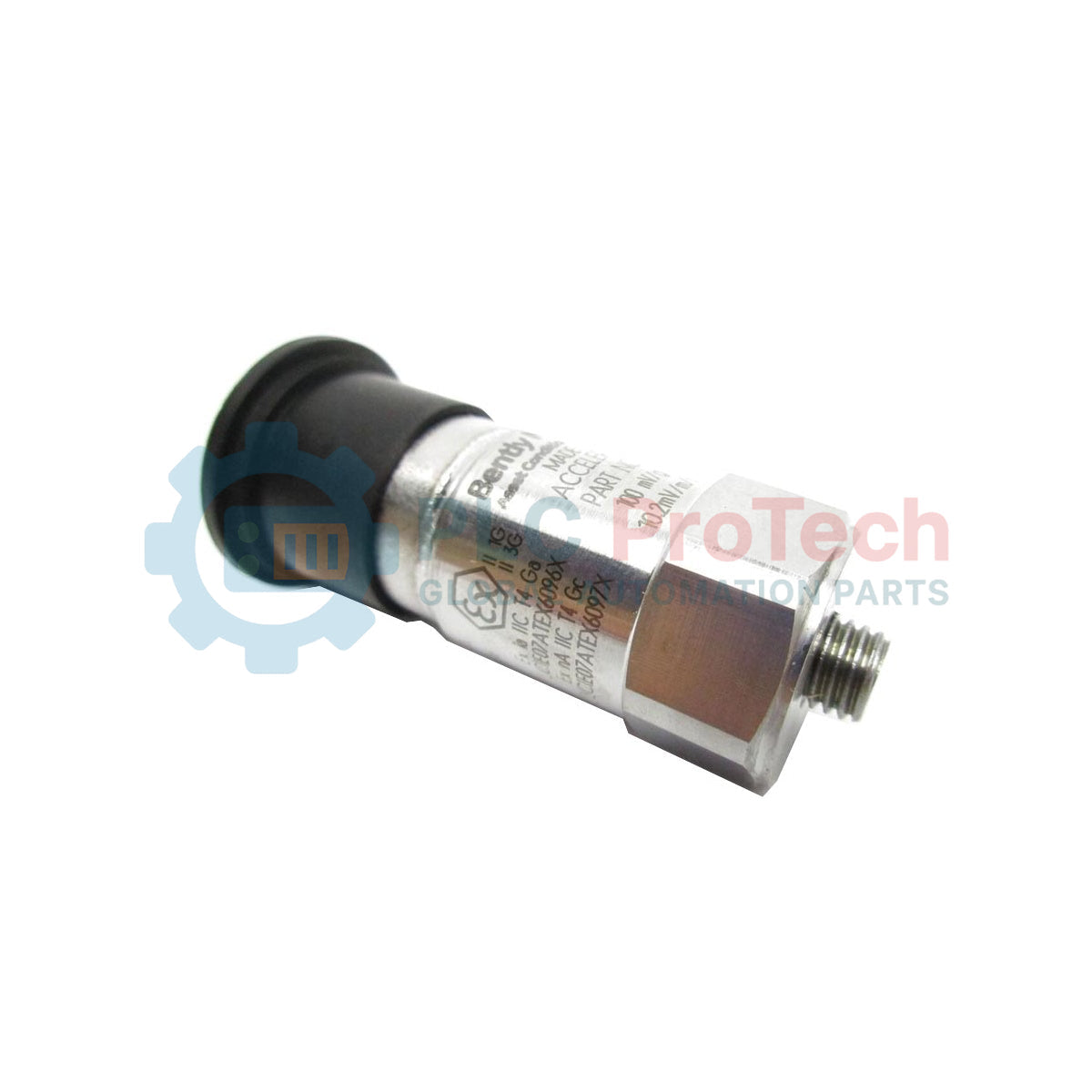

Bently Nevada 200350-00-00-CN Accelerometro piezoelettrico con sensore di velocità

Panoramica del prodotto

Il 200350-00-00-CN è un accelerometro piezoelettrico robusto e per uso generale, progettato per la misurazione delle vibrazioni della carcassa di macchinari rotanti critici. In settori ad alta intensità operativa come la generazione di energia, il petrolio e il gas e il trattamento delle acque reflue, questo sensore svolge un ruolo fondamentale nel monitoraggio delle vibrazioni ad alta frequenza tipicamente associate all'ingranamento degli ingranaggi e ai difetti dei cuscinetti volventi. Integrando questo sensore in un sistema Bently Nevada Trendmaster o in un sistema analogo di monitoraggio delle condizioni, gli ingegneri possono identificare sottili variazioni meccaniche prima che si trasformino in guasti significativi. Questo flusso di dati proattivo è essenziale per ottimizzare i programmi di manutenzione, ridurre le interruzioni non pianificate e prolungare la vita operativa di motori, pompe e ventilatori in ambienti industriali gravosi.

Decodifica del suffisso

La designazione alfanumerica del 200350-00-00-CN definisce la relativa interfaccia meccanica e la conformità regionale:

• 200350: Modello base per l'accelerometro da 100 mV/g.

• -00 (Prigioniero di montaggio): Dispone di un prigioniero di montaggio in acciaio inossidabile 1/4-28 dotato di una punta in ottone (lunghezza 0,5 pollici).

• -00 (Tolleranza): Specifica una sensibilità standard di 100 mV/g con una tolleranza di più o meno il 20 percento.

• -CN (Approvazioni degli enti): Approvazioni obbligatorie specifiche per la Cina. Il prodotto è completamente certificato da NEPSI e reca la CCC (China Compulsory Certificate) per la sicurezza antideflagrante, in conformità agli standard GB 3836 per l'uso in aree pericolose nel mercato cinese.

Specifiche tecniche

Informazioni sull'hardware e domande frequenti

Quali sono i vantaggi specifici della versione -CN?

Il suffisso -CN indica che l'accelerometro è conforme alle norme nazionali cinesi. Ha completato i necessari processi di certificazione da parte di NEPSI per soddisfare i requisiti CCC , garantendo che sia sicuro e autorizzato per l'installazione in zone industriali pericolose in tutta la Cina nell'ambito del quadro GB 3836 .

Come si collega questo accelerometro ai sistemi di monitoraggio?

La serie 200350 utilizza in genere un connettore standard a 2 pin in stile MIL. Per funzionare richiede una fonte di alimentazione a corrente costante (compatibile con ICP/IEPE), normalmente fornita dal rack di monitoraggio o da un modulo di interfaccia.

Questo sensore può essere utilizzato per vibrazioni a bassa frequenza?

Sebbene questo accelerometro abbia un'ampia gamma di frequenze a partire da 0,5 Hz, è principalmente ottimizzato per il rilevamento delle vibrazioni ad alta frequenza. Per macchinari a velocità molto bassa (inferiore a 100 RPM), consigliamo di consultare il catalogo dei sensori specifici per basse frequenze di Bently Nevada, per ottenere rapporti segnale-rumore migliori alle basse velocità.

Guida all'ingegneria e all'installazione

Preparazione della superficie e coppia di serraggio

Per ottenere dati accurati ad alta frequenza, la superficie di montaggio deve essere piana, liscia e pulita. Anche piccole irregolarità della superficie possono agire come un filtro passa-basso, attenuando i segnali ad alta frequenza. Utilizzare la base esagonale da 11/16 pollici per serrare il sensore. Applicare una coppia di serraggio di circa 2,7-4,5 Nm (24-40 in-lb). Un serraggio eccessivo può danneggiare l'elemento piezoelettrico interno, mentre un serraggio insufficiente provoca errori di risonanza.

Protocolli di sicurezza China Ex/NEPSI

Per mantenere l'integrità antideflagrante NEPSI/CCC , installare sempre questo sensore con una barriera di sicurezza intrinseca certificata se l'ambiente è classificato come pericoloso. Utilizzare esclusivamente cavi schermati approvati e assicurarsi che l'armatura del cavo sia correttamente collegata a terra all'estremità del sistema, per evitare che le interferenze elettromagnetiche (EMI) compromettano il segnale di vibrazione.

Prigioniero di montaggio e punta in ottone

Il prigioniero SS 1/4-28 da 0,5 pollici con punta in ottone (opzione 00) fornisce un'interfaccia meccanica sicura, mentre la punta in ottone contribuisce a proteggere la superficie della macchina dai graffi. Assicurarsi che il prigioniero sia completamente inserito sia nel sensore sia nella carcassa della macchina. Per le installazioni permanenti, un leggero strato di grasso al silicone o di fluido di accoppiamento acustico tra la base del sensore e la superficie della macchina può migliorare la risposta in frequenza alle gamme più elevate.
