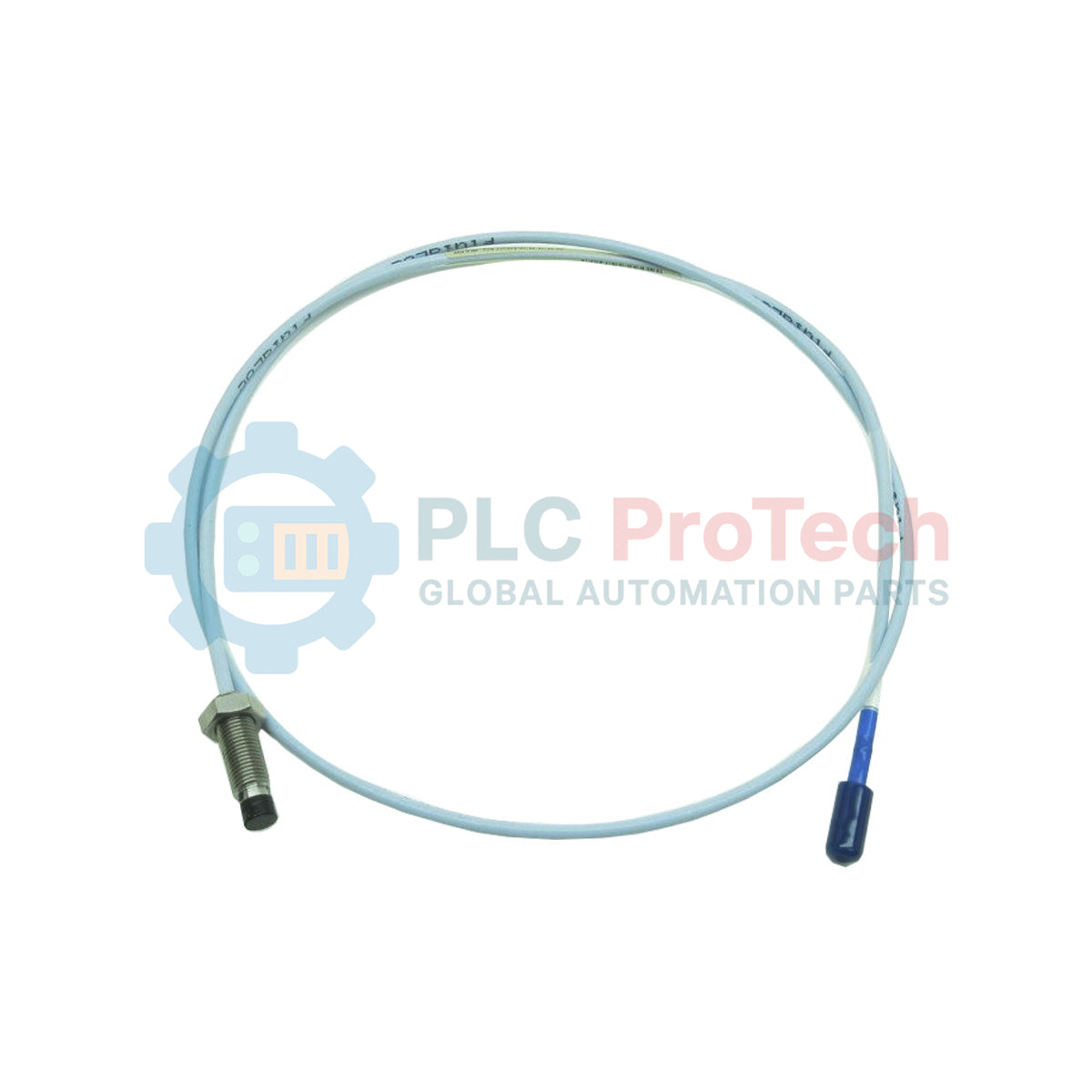

Bently Nevada 330710-00-05-50-02-CN 3300 XL Sonda di prossimità da 11 mm

Panoramica del prodotto

Il 330710-00-05-50-02-CN è un sensore di spostamento ad alte prestazioni progettato per la protezione di macchinari critici in applicazioni industriali pesanti. In quanto componente chiave della serie 3300 XL 11 mm, questa sonda è progettata specificamente per il monitoraggio senza contatto delle vibrazioni e della posizione a lunga distanza, dove una sonda standard da 8 mm non dispone dell'intervallo lineare necessario. È ampiamente impiegata in grandi turbine a vapore, compressori ad alta capacità e generatori idroelettrici nei settori della generazione di energia e petrolchimico. Fornendo dati ad alta fedeltà sull'albero, la 330710-00-05-50-02-CN consente di rilevare precocemente l'instabilità meccanica, riducendo significativamente il rischio di guasti catastrofici degli impianti e minimizzando i tempi di fermo non pianificati nelle operazioni mission-critical.

Analisi del suffisso

Il numero di modello 330710-00-05-50-02-CN segue un sistema di codifica standardizzato che definisce le caratteristiche meccaniche e normative:

• 330710: Sonda 3300 XL da 11 mm con filettatura metrica M16 x 1.5 e armatura integrata in acciaio inossidabile.

• -00 (Lunghezza non filettata): Indica un corpo della sonda completamente filettato, con 0 mm di lunghezza non filettata.

• -05 (Lunghezza complessiva dell'involucro): Specifica una lunghezza dell'involucro a profilo ridotto di 50 mm, ideale per staffe di montaggio compatte.

• -50 (Lunghezza totale): 5,0 metri (16,4 piedi) di lunghezza elettrica totale, calibrata per le tarature standard del sistema.

• -02 (Connettore/Cavo): Presenta un connettore coassiale miniaturizzato ClickLoc e un cavo standard protetto da una robusta armatura.

• -CN (Certificazione cinese): Omologazioni obbligatorie specifiche per la Cina. Il prodotto è completamente certificato da NEPSI e dispone del CCC (China Compulsory Certificate) per la sicurezza antideflagrante, in conformità agli standard GB 3836 per l'uso in aree pericolose.

Specifiche tecniche

Domande frequenti tecniche

Perché utilizzare una sonda da 11 mm invece di una sonda standard da 8 mm?

La sonda da 11 mm offre un intervallo lineare di 4,0 mm (160 mil), il doppio rispetto alla versione da 8 mm. Ciò rende la 330710-00-05-50-02-CN essenziale per macchinari di grandi dimensioni con un'escursione assiale o un'espansione termica significative, nei quali è necessario un intervallo di misurazione più ampio per mantenere l'integrità del segnale.

Qual è l'importanza del suffisso -CN per il mio impianto?

Il suffisso -CN è obbligatorio per le installazioni nella Repubblica Popolare Cinese. Garantisce che la sonda sia legalmente conforme alle normative NEPSI e CCC , certificando che il dispositivo soddisfa gli standard GB 3836 per il funzionamento sicuro in atmosfere esplosive o pericolose.

Il connettore ClickLoc richiede una manutenzione speciale?

Il connettore ClickLoc è progettato per resistere alle vibrazioni. Tuttavia, in ambienti oleosi o umidi, si consiglia di utilizzare un protettore per connettori o un tubo termorestringente per prevenire la contaminazione del segnale. Assicurarsi sempre che i contatti dorati siano puliti e asciutti prima dell'accoppiamento.

Guida all'ingegneria e all'installazione

Calibrazione della tensione di distanza per i sistemi da 11 mm

Per il sistema 3300 XL 11 mm, il fattore di scala standard è 3,94 V/mm (100 mV/mil). Per ottenere la migliore linearità, la sonda deve essere posizionata alla distanza corrispondente al punto medio del suo intervallo. Collegare un multimetro digitale al sensore Proximitor e regolare la posizione della sonda finché l'uscita non indica -10,0 VDC. Ciò garantisce che il sensore possa rilevare il movimento sia positivo sia negativo senza saturare il segnale.

Montaggio e integrità della filettatura

Quando si installa il corpo filettato M16 x 1.5, assicurarsi che la staffa di montaggio sia rigida per evitare risonanze. Dato il diametro della punta di 11 mm, l'area target sull'albero deve avere un diametro di almeno 30,5 mm (1,2 pollici) per garantire un campo magnetico adeguato ed evitare interferenze delle pareti laterali. Utilizzare una chiave dinamometrica per serrare il controdado, prestando attenzione a non superare i limiti meccanici delle filettature metriche.

Schermatura e messa a terra

Per evitare che le interferenze elettromagnetiche (EMI) influenzino le letture delle vibrazioni, il cavo armato deve essere instradato correttamente attraverso una canalina dedicata. Il sistema deve essere collegato a terra esclusivamente all'estremità del Proximitor. L'armatura fornisce protezione fisica, ma non deve essere utilizzata come percorso di messa a terra, per evitare circuiti di massa che potrebbero introdurre rumore nel sistema TSI.
