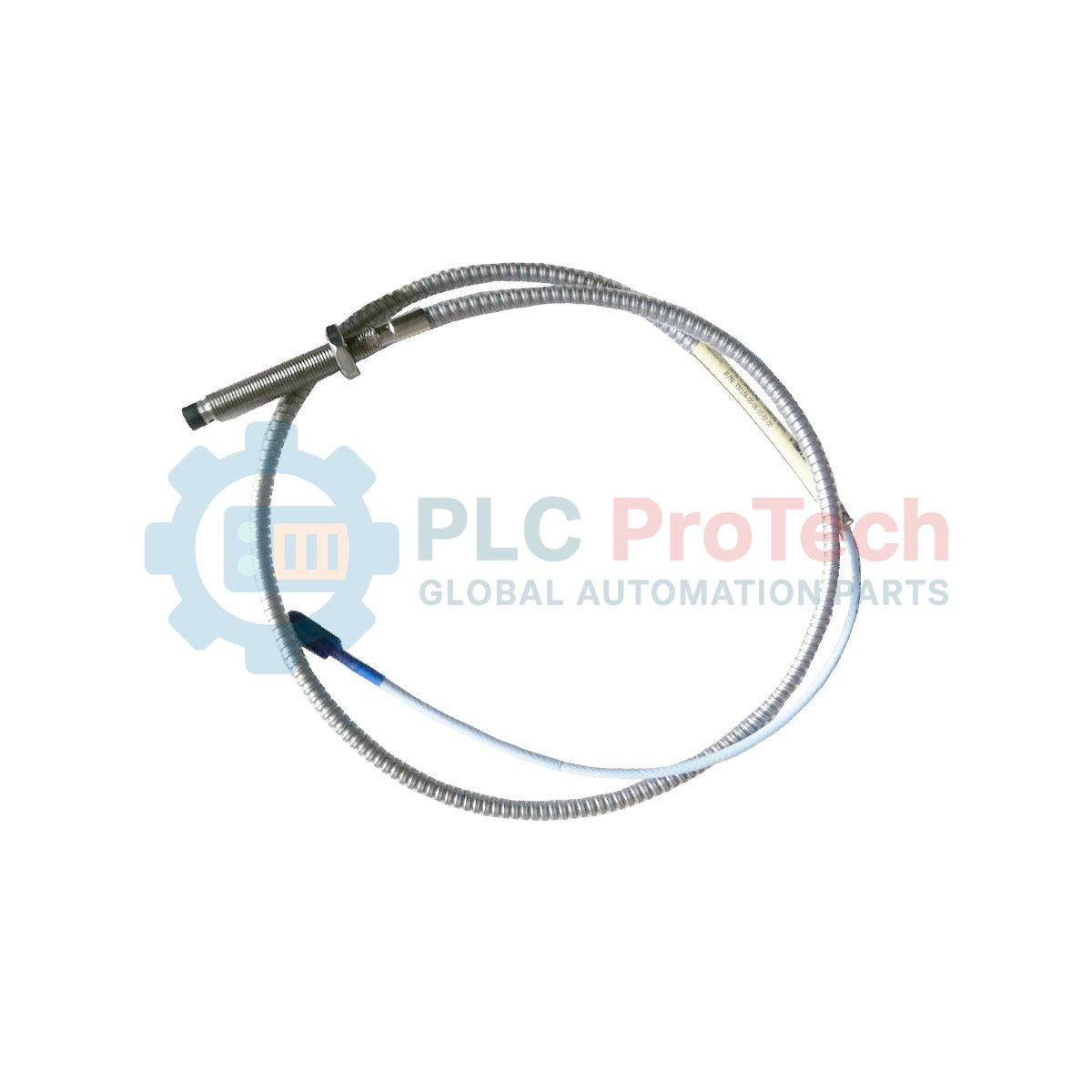

Bently Nevada 330104-01-08-10-01-CN Sonda di prossimità 3300 XL da 8 mm

Panoramica del prodotto

Il 330104-01-08-10-01-CN è una sonda di prossimità ad alta precisione della serie Bently Nevada 3300 XL , lo standard di settore per il monitoraggio delle condizioni dei macchinari. Questo modello specifico presenta una filettatura metrica M10 x 1 ed è dotato di armatura in acciaio inossidabile per una protezione meccanica superiore negli ambienti industriali difficili. È progettato per misurare le distanze statiche (gap) e dinamiche (vibrazioni) tra la punta della sonda e un albero rotante, fornendo dati fondamentali per le misurazioni delle vibrazioni radiali, della posizione della spinta assiale e della velocità su turbine, compressori e motori. La designazione "CN" indica la conformità alle approvazioni specifiche del Paese per aree pericolose, garantendo un funzionamento sicuro in atmosfere esplosive regolamentate.

Configurazione tecnica

La suddivisione del codice prodotto definisce le dimensioni fisiche e l'interfaccia elettrica della sonda:

• Filettatura M10 x 1: Interfaccia di montaggio metrica per l'integrazione nei carter dei macchinari o negli alloggiamenti delle sonde.

• Lunghezza non filettata (01): 10 mm di lunghezza della punta non filettata, che consentono un posizionamento preciso e un'adeguata distanza all'interno del supporto di montaggio.

• Lunghezza complessiva del corpo (08): 80 mm di lunghezza totale del corpo filettato della sonda.

• Lunghezza totale (10): 1,0 metro (3,3 piedi) di cavo integrato.

• Tipo di connettore (01): Presenta il connettore coassiale miniaturizzato ClickLoc , progettato per un accoppiamento sicuro e resistente alle vibrazioni, e include un protettore del connettore.

• Armatura in acciaio inossidabile: Il cavo è rivestito da un'armatura flessibile a maglie interconnesse che previene i danni causati da bordi taglienti, abrasione o esposizione ambientale.

Specifiche tecniche

Domande frequenti tecniche

Qual è lo scopo del "protettore del connettore" incluso in questo modello?

Il protettore del connettore è una guaina trasparente che impedisce l'allentamento del connettore ClickLoc dovuto alle vibrazioni. Fornisce inoltre un ulteriore livello di tenuta ambientale per impedire all'umidità o all'olio di penetrare nel punto di connessione coassiale.

Posso collegare questa sonda da 1,0 m direttamente a un cavo di prolunga da 9,0 m?

Sì. Per mantenere la calibrazione del sistema per un Proximitor 3300 XL, la "lunghezza totale" della sonda più il cavo di prolunga deve corrispondere a quella richiesta dal Proximitor (in genere 5,0 m o 9,0 m). Una sonda da 1,0 m è normalmente utilizzata con un cavo di prolunga da 4,0 m o 8,0 m.

Che cosa copre specificamente l'approvazione "CN"?

Il suffisso "CN" indica che la sonda soddisfa specifiche certificazioni nazionali per le aree pericolose. Per informazioni regionali sulla conformità più accurate e aggiornate, gli utenti devono consultare la CN Approvals Option Quick Reference Guide fornita dal produttore.

Guida tecnica all'installazione

• Allineamento dell'intervallo lineare: Il sistema 3300 XL da 8 mm ha un intervallo lineare di 2,0 mm (80 mil). Per un monitoraggio ottimale delle vibrazioni, la sonda deve essere regolata al centro di questo intervallo, ottenendo in genere un'uscita di -9,0 V CC dal Proximitor.

• Gestione dell'armatura: Sebbene l'armatura in acciaio inossidabile sia flessibile, evitare piegature strette o attorcigliamenti. Il raggio minimo di curvatura dei cavi armati è generalmente maggiore di quello dei cavi standard, per prevenire danni interni al cavo coassiale.

• Coppia di serraggio: Durante l'installazione delle filettature M10, seguire le specifiche di coppia di Bently Nevada per evitare il "necking" del corpo della sonda. Utilizzare una chiave dinamometrica e un alloggiamento per sonda per ottenere i risultati migliori.

• Materiale del bersaglio: Queste sonde sono calibrate per l'acciaio AISI 4140. Se l'albero è realizzato in un materiale diverso (ad esempio acciaio inossidabile o cromato), potrebbe essere necessaria una calibrazione personalizzata o una correzione del fattore di scala nel sistema di monitoraggio.
