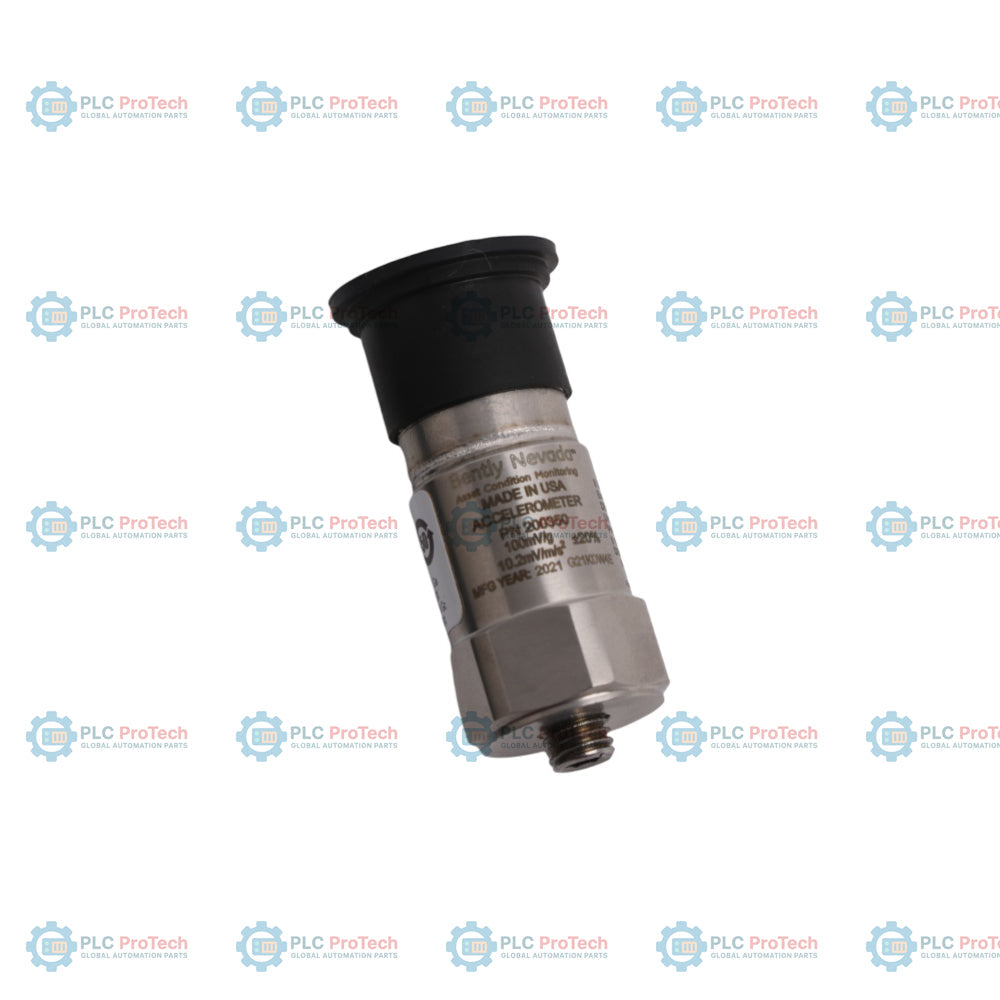

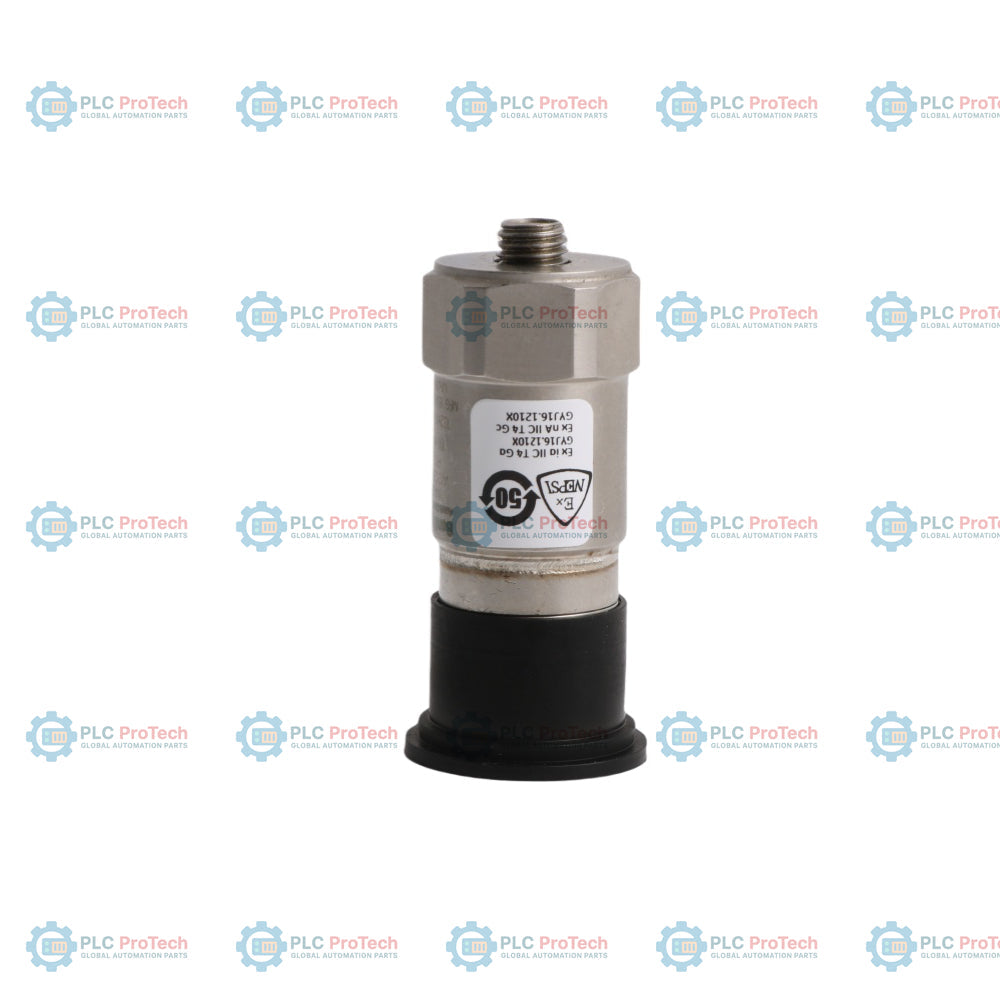

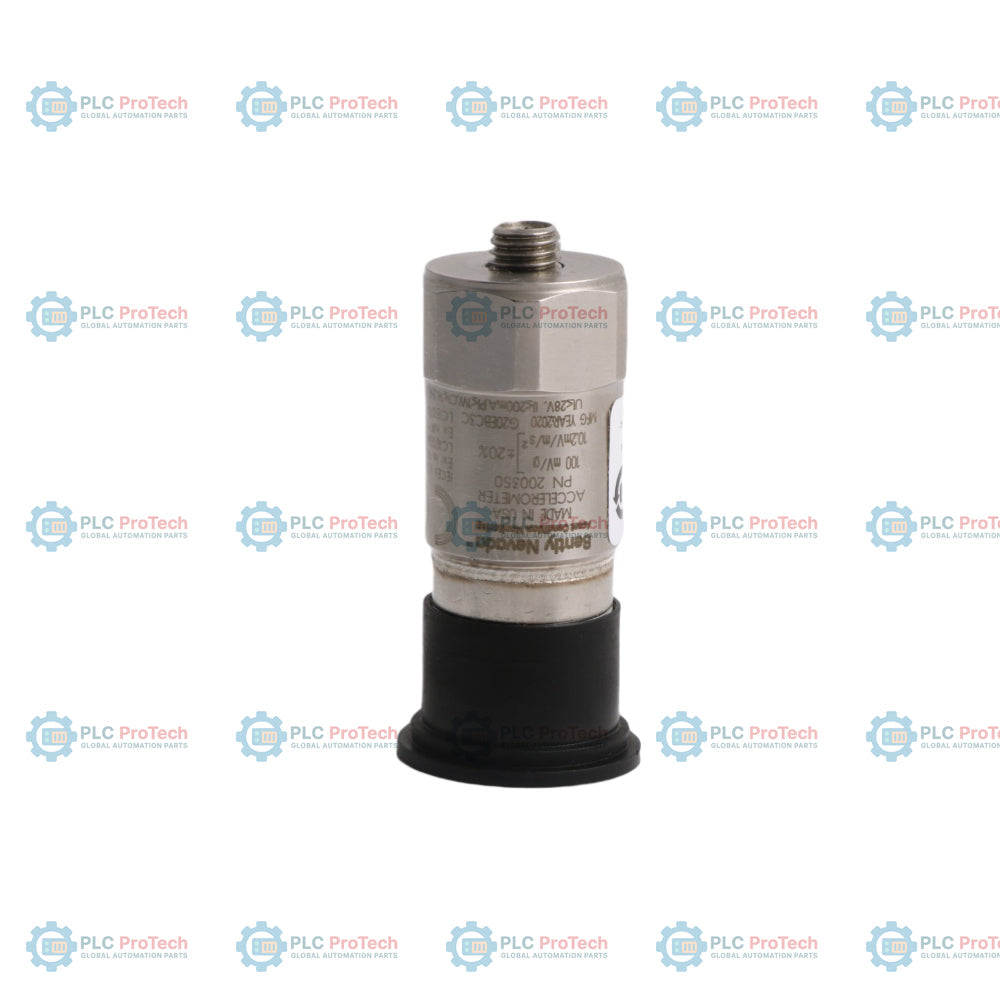

Bently Nevada 200350-02-00-CN Accelerometro Trendmaster Pro

SKU 200350-02-00-CN

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada
  • Product No.: 200350-02-00-CN
  • Origin United States
  • Product Type: Accelerometri per vibrazioni
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.12 kg
  • Dimensions: 12.0 cm x 8.0 cm x 5.0 cm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Quantità

Product Description

Descrizione

Progettato per un'integrazione perfetta con le architetture di protezione dei macchinari e di monitoraggio delle condizioni, il Bently Nevada 200350-02-00-CN funziona come trasduttore di accelerazione ad alte prestazioni nell'ambito del sistema Trendmaster Pro. Questo sensore rileva le vibrazioni ad alta frequenza dell'involucro, convertendo il movimento meccanico in segnali elettrici proporzionali per la diagnosi precoce dei guasti. L'unità presenta un design piezoelettrico ottimizzato combinato con un'elettronica di amplificazione della carica integrata, garantendo eccellenti rapporti segnale/rumore anche in ambienti industriali soggetti a interferenze elettriche.

Caratteristiche

  • Monitoraggio continuo: Monitoraggio delle vibrazioni in tempo reale sulle superfici critiche dei macchinari.
  • Elettronica integrata: L'uscita a bassa impedenza consente una trasmissione stabile del segnale su lunghi tratti di cavo.
  • Tenuta ermetica: Struttura robusta dell'involucro progettata per resistere a umidità, olio e contaminanti chimici.
  • Compatibilità dell'architettura Trendmaster Pro: Integrazione nativa con Trendmaster DSM e nodi di interfaccia dei sensori localizzati.

Applicazioni

  • Monitoraggio in tempo reale delle vibrazioni dell'involucro di grandi motori elettrici.
  • Monitoraggio delle condizioni di pompe centrifughe e alternative.
  • Programmi di manutenzione predittiva per ventilatori di torri di raffreddamento e soffianti industriali.
  • Analisi delle vibrazioni di riduttori critici e cuscinetti volventi.

Specifiche tecniche

Parametro Valore / Specifica
Produttore Bently Nevada
Numero di modello 200350-02-00-CN
Serie del prodotto Trendmaster Pro
Tipo di trasduttore Accelerometro piezoelettrico
Opzione filettatura di montaggio (-02) Perno filettato M6 x 1
Opzione di approvazione dell'ente certificatore (-00) Standard / Nessuna approvazione per aree pericolose
Certificazione regionale (-CN) Conformità China RoHS / regionale
Materiale dell'involucro Acciaio inossidabile
Collegamento elettrico Presa circolare a 3 pin
Peso di spedizione (calcolato) 0,25 kg
Dimensioni della confezione (calcolate) 12,0 cm x 8,0 cm x 5,0 cm

Modelli alternativi e compatibilità

Il modello 200350-02-00-CN sostituisce gli accelerometri obsoleti nelle reti Trendmaster standard. Si interfaccia direttamente con i Flexi-Node Trendmaster Pro e l'infrastruttura DSM locale. Assicurati che la filettatura di montaggio selezionata (M6 x 1) corrisponda all'involucro della macchina; se è necessaria una filettatura 1/4-28 UNF, consulta la serie di opzioni 200350-01.

Problemi applicativi e note ingegneristiche

Una coppia di serraggio impropria durante l'installazione rappresenta la causa più comune di distorsione del segnale o di cedimento fisico dell'involucro. Il superamento della coppia di montaggio specificata può tranciare il prigioniero M6 integrato o deformare l'elemento piezoelettrico interno, alterando la sensibilità del sensore. Inoltre, l'espansione termica nei macchinari ad alta temperatura deve essere considerata per prevenire sollecitazioni termiche sull'involucro del sensore.

Suggerimenti per la messa in servizio e il cablaggio

Verifica sempre che la superficie di montaggio sia lavorata piana (TIR minimo di 0,001 pollici) e priva di vernice, ruggine o detriti per garantire una corretta trasmissione ad alta frequenza. Applica una leggera pellicola di lubrificante al silicone o di fluido di accoppiamento acustico alla superficie di contatto prima di serrare. Il percorso dei cavi deve prevedere anse di scarico della trazione adeguate per impedire che la tensione meccanica del cavo introduca falsi picchi di rumore o fluttuazioni della tensione di polarizzazione nel collettore dati.

Linee guida per l'installazione

AVVERTENZA CRITICA

Prima di iniziare l'installazione del sensore, assicurati che il macchinario monitorato sia completamente diseccitato, bloccato e contrassegnato. Non eseguire mai fori o maschiature per il montaggio su involucri pressurizzati, strutture a parete sottile o aree che contengono componenti elettrici o meccanici interni.

1
Prepara il punto di montaggio eseguendo una spianatura locale, una foratura e la maschiatura di un foro M6 x 1 perpendicolare al piano di montaggio.
2
Pulisci accuratamente la filettatura e la superficie di accoppiamento circostante con un solvente approvato per rimuovere trucioli metallici e grasso.
3
Applica uno strato sottile e uniforme di grasso o composto di montaggio alla base del sensore. Serrare il sensore alla coppia specificata dal produttore OEM utilizzando una chiave dinamometrica calibrata.
4
Fai passare il cavo di interconnessione attraverso una guaina protettiva oppure fissalo con fascette per impedire oscillazioni incontrollate e cedimenti dovuti alla fatica dinamica. Collega il terminale di accoppiamento a 3 pin.
