Descrizione

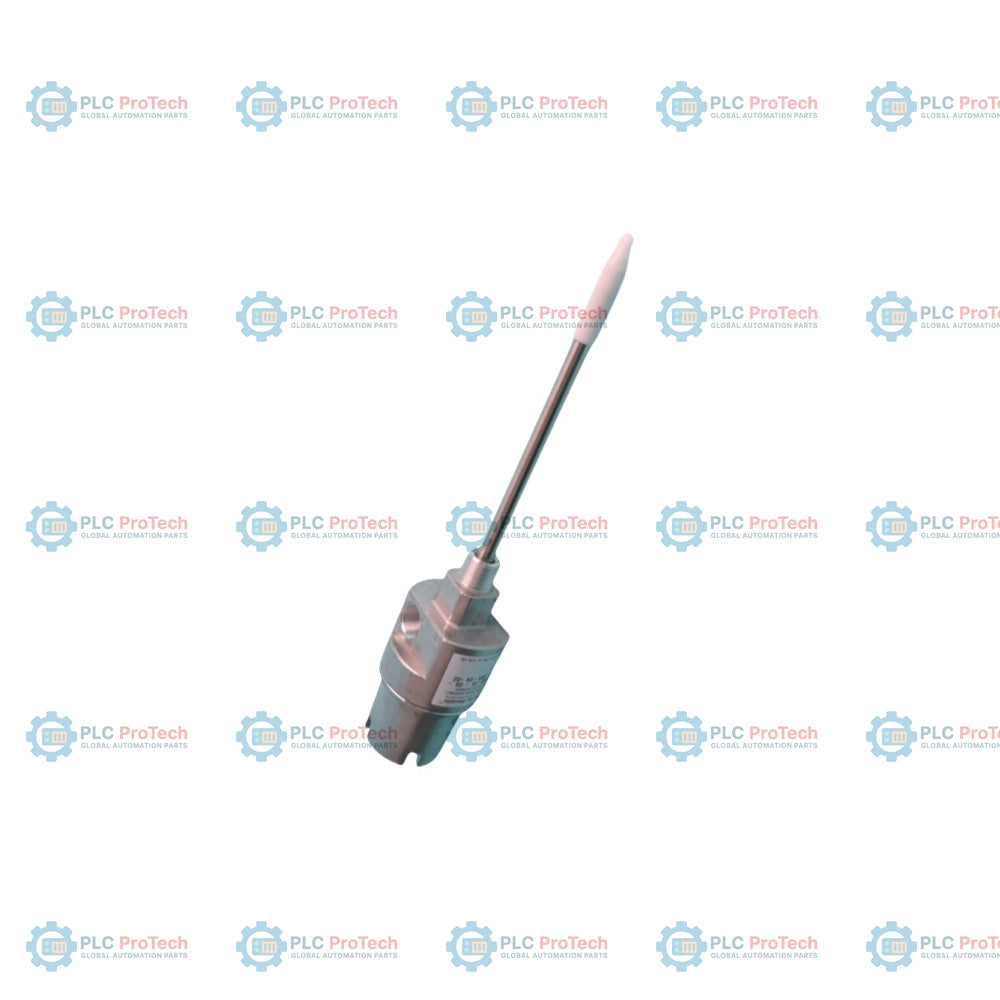

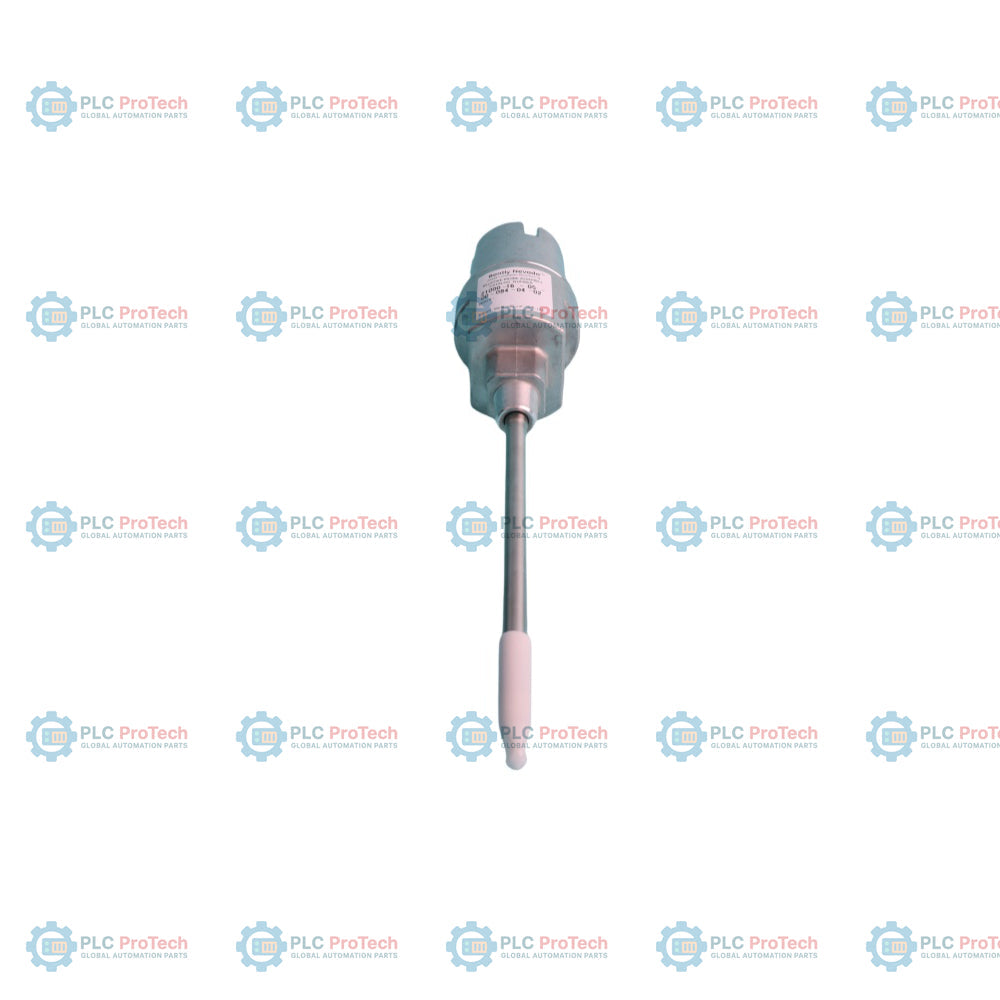

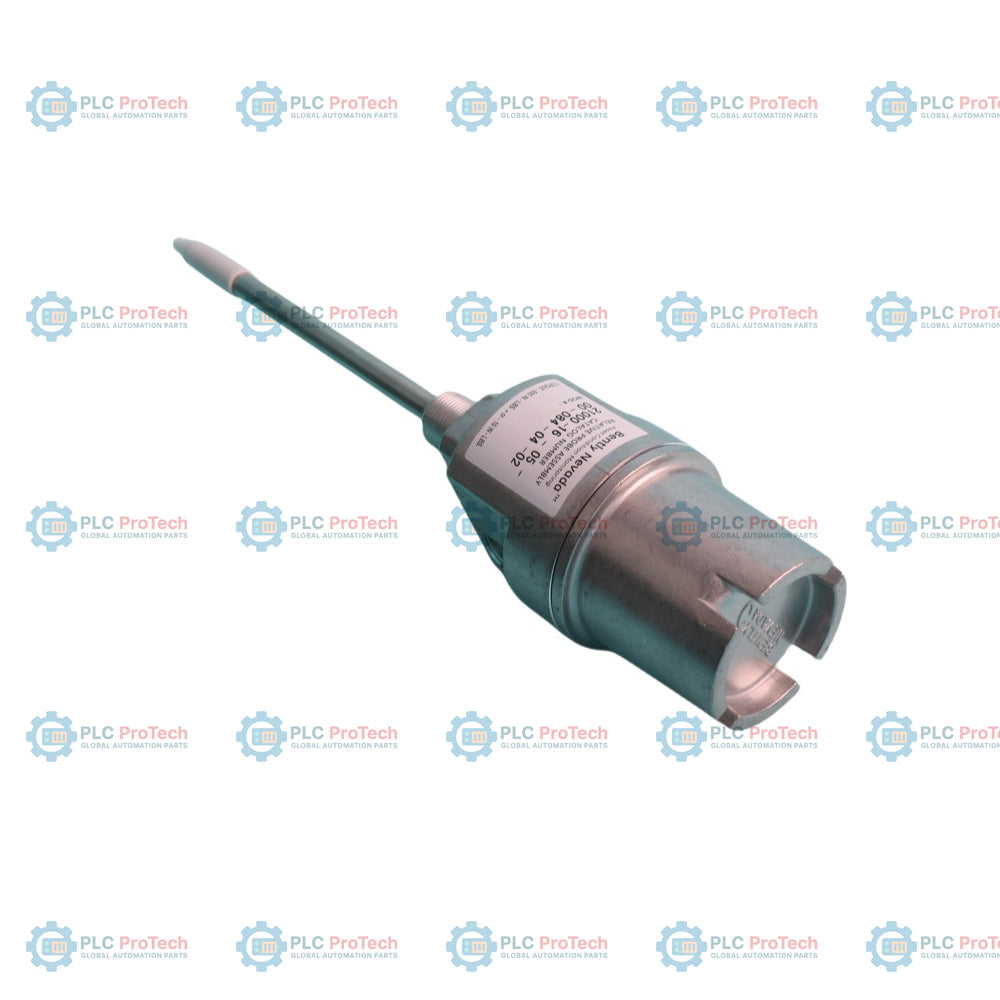

Il 21000-16-05-00-064-04-02 è uno specifico gruppo alloggiamento per sonda di prossimità progettato per proteggere e montare trasduttori di prossimità in ambienti di macchinari industriali. Questa configurazione presenta un raccordo per conduit NPT da 1,0 pollice (Opzione 16) e una filettatura di montaggio NPT da 1/2 pollice (Opzione 05), fornendo un’interfaccia sicura e sigillata per i cavi di monitoraggio delle vibrazioni e della posizione. Il gruppo non include alcuna sonda interna (Opzione 00) e supporta una lunghezza dell’alloggiamento di 6,4 pollici (Opzione 064), con un raccordo per tubi NPT da 3/4 di pollice opzionale (Opzione 04) e un morsetto di montaggio standard (Opzione 02). Questo gruppo alloggiamento garantisce l’isolamento ambientale della sonda di prossimità, proteggendo il collegamento del cavo da fluidi, lubrificanti e contaminanti comuni nei macchinari rotanti. È compatibile con i sistemi standard di sonde di prossimità Bently Nevada e fornisce la stabilità meccanica necessaria per una misurazione costante della distanza su alberi e rotori.

Caratteristiche

• Opzione 16: raccordo per conduit NPT da 1,0 pollice per la protezione dei cavi
• Opzione 05: filettatura di montaggio NPT da 1/2 pollice per l’installazione standard sulla macchina
• Opzione 00: nessuna sonda inclusa, per consentire una configurazione modulare
• Opzione 064: lunghezza dell’alloggiamento di 6,4 pollici, progettata per specifici requisiti di spazio libero
• Opzione 04: interfaccia per raccordo per tubi NPT da 3/4 di pollice
• Opzione 02: morsetto di montaggio incluso per un fissaggio sicuro del trasduttore

Applicazioni

I gruppi alloggiamento della serie 21000 sono utilizzati nei settori della generazione elettrica, della lavorazione petrolchimica e del petrolio e gas. Sono essenziali per proteggere le punte dei trasduttori e le terminazioni dei cavi nei gruppi turbina-generatore, nei motori di grandi dimensioni, nelle pompe e nei compressori, dove sono richiesti il monitoraggio delle vibrazioni delle macchine e della posizione dell’albero.

Informazioni per l’ordine

Opzione	Codice	Descrizione
Numero di parte	21000-16-05-00-064-04-02	Gruppo alloggiamento per sonda di prossimità
A - Raccordo per conduit	16	NPT da 1,0 pollice
B - Filettatura di montaggio	05	NPT da 1/2 pollice
C - Sonda	00	Nessuno
D - Lunghezza dell’alloggiamento	064	6,4 pollici
E - Raccordo per tubi	04	NPT da 3/4 di pollice
F - Accessorio	02	Morsetto di montaggio

Specifiche tecniche

Produttore	Bently Nevada
Modello	21000
Numero di parte	21000-16-05-00-064-04-02
Raccordo per conduit	NPT da 1,0 pollice
Filettatura di montaggio	NPT da 1/2 pollice
Lunghezza dell’alloggiamento	6,4 pollici
Raccordo per tubi	NPT da 3/4 di pollice
Componente	Morsetto di montaggio

Linee guida per l’installazione

Assicurarsi che l’alloggiamento sia fissato saldamente alla carcassa della macchina per ridurre al minimo la risonanza. Verificare che le filettature NPT siano adeguatamente sigillate utilizzando un sigillante per filettature di tubi compatibile, per impedire l’ingresso di fluidi. Far passare i cavi attraverso il raccordo per conduit NPT da 1,0 pollici utilizzando guarnizioni o pressacavi appropriati, per mantenere l’integrità ambientale del collegamento del trasduttore. Assicurarsi che la distanza della sonda sia impostata secondo i requisiti della scheda tecnica specifica del trasduttore prima di bloccare il gruppo in posizione.
