Descrizione

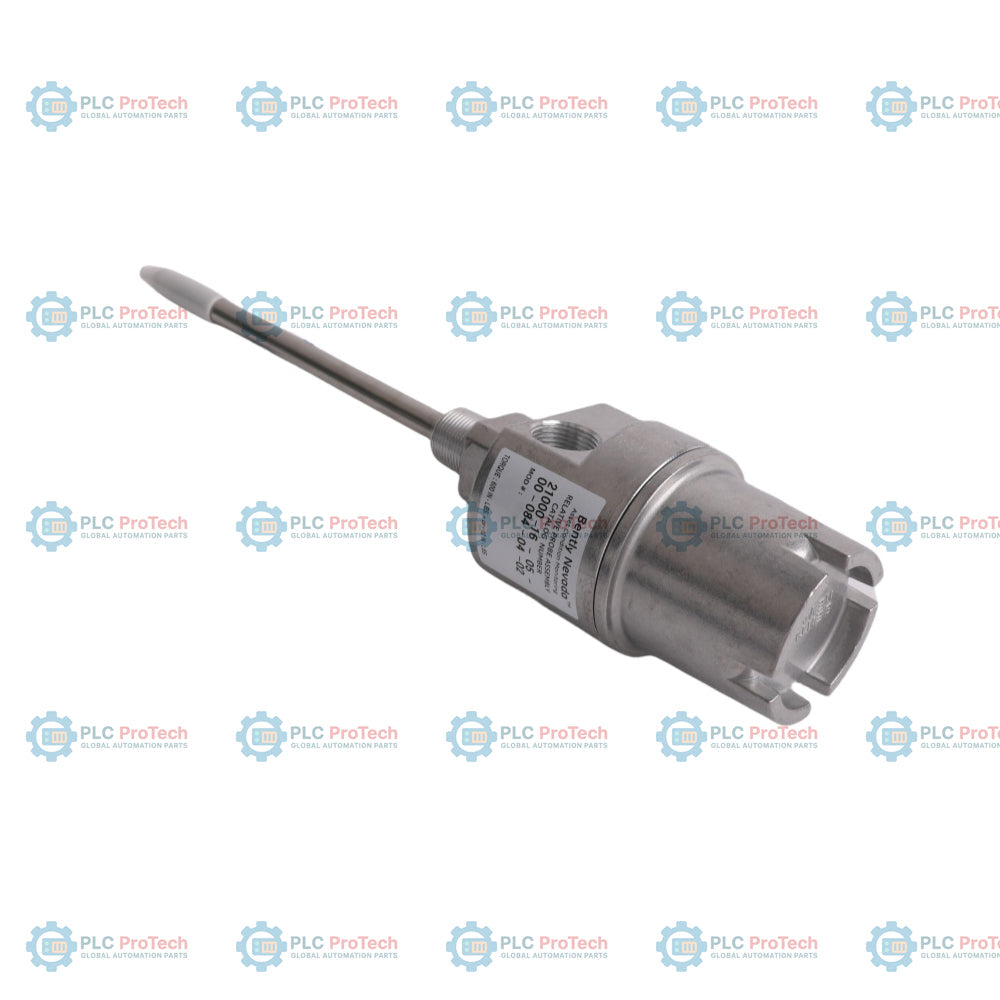

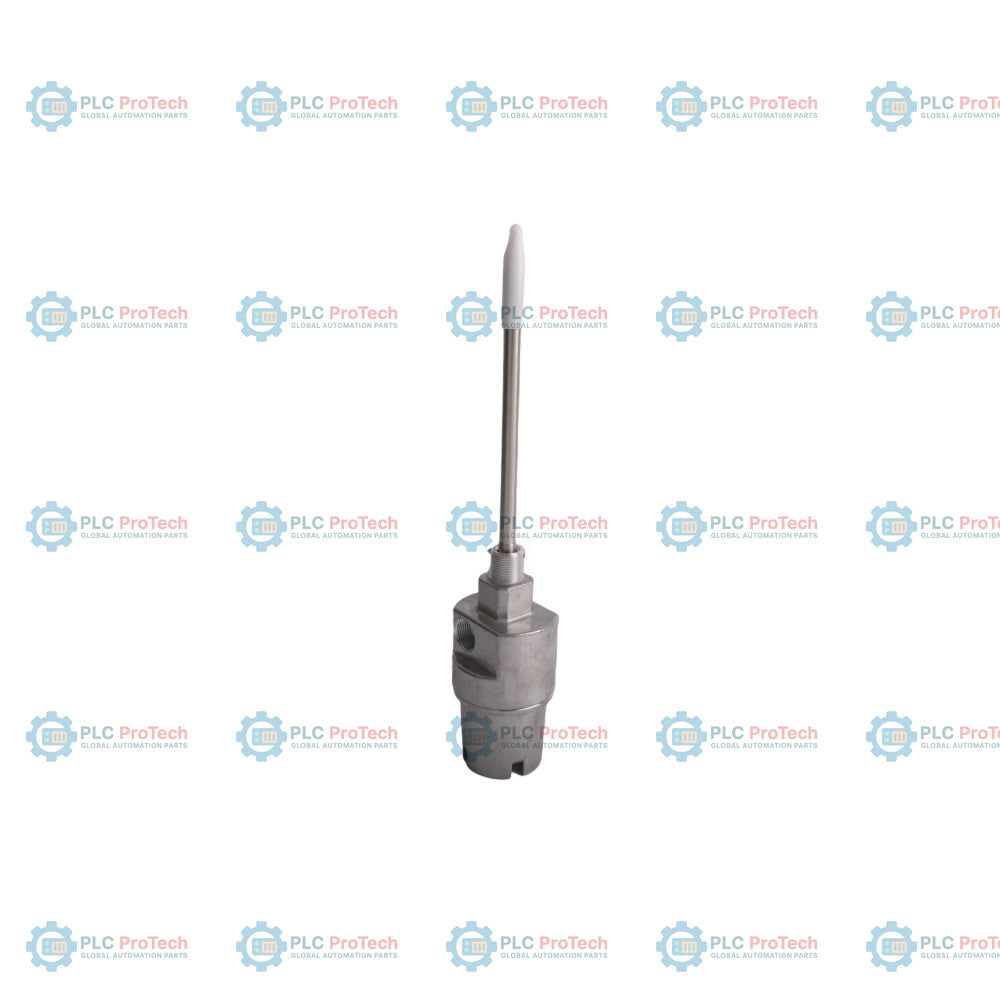

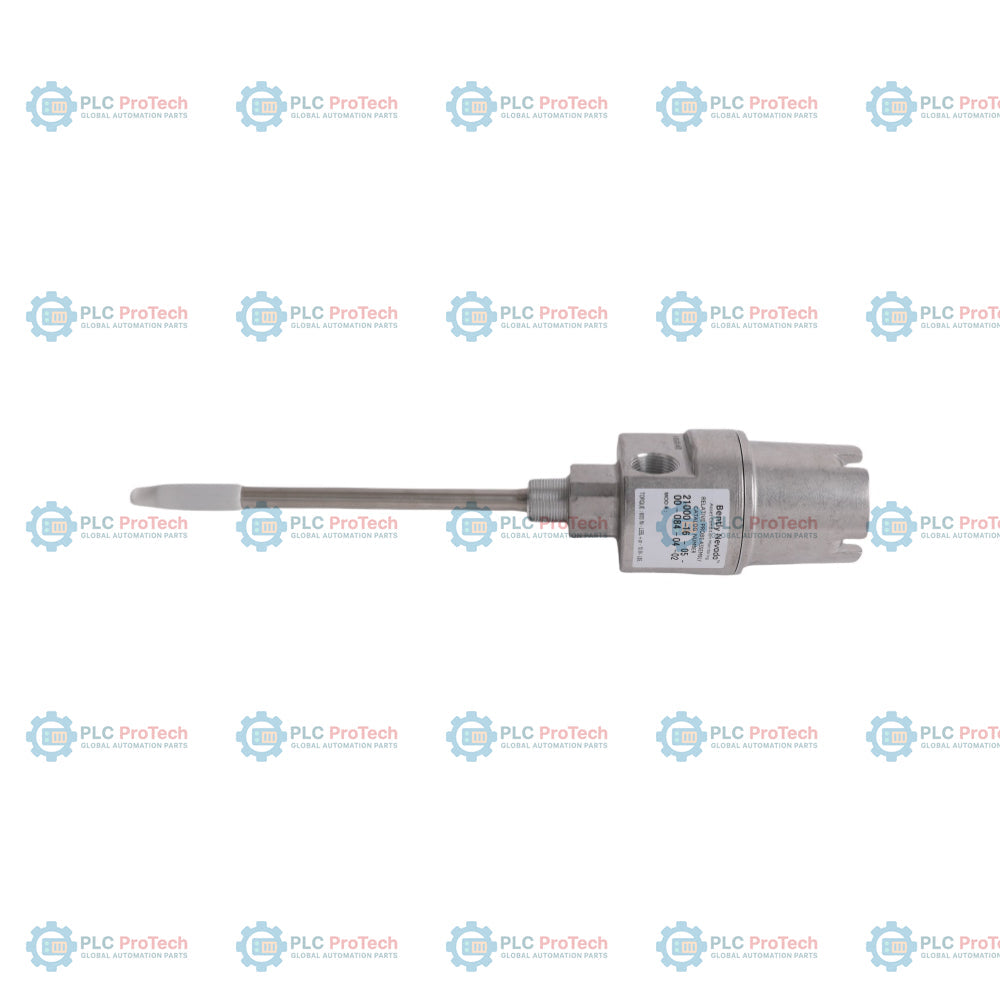

Il 21000-16-05-40-049-04-02 è un robusto gruppo alloggiamento per sonda di prossimità, progettato per il monitoraggio delle vibrazioni e della posizione di macchinari industriali. Questa configurazione specifica integra una sonda di prossimità 3300 XL da 8 mm (opzione 16) con un cavo sonda da 0,5 metri (opzione 05), all’interno di un gruppo alloggiamento con adattatore distanziatore da 4,0 pollici (opzione 40) e penetrazione della sonda di 4,9 pollici (opzione 049). Il gruppo è dotato di un tappo 3/4-14 NPT (opzione 04) e utilizza una filettatura di montaggio standard 3/4-14 NPT (opzione 02) per l’installazione. Questo gruppo alloggiamento protegge la sonda e il collegamento del cavo, facilitando al contempo una regolazione precisa del traferro e garantendo un funzionamento affidabile in ambienti difficili. La serie 21000 è progettata per soddisfare gli standard API 670 e fornisce un involucro sicuro e resistente agli agenti atmosferici per componenti di rilevamento critici. Il design consente di regolare la posizione della sonda tramite l’adattatore distanziatore, offrendo flessibilità durante la messa in servizio e la gestione a lungo termine degli asset.

Caratteristiche

• Sonda di prossimità 3300 XL da 8 mm integrata per misurazioni ad alta precisione dello spostamento e delle vibrazioni
• Adattatore distanziatore da 4,0 pollici (opzione 40), che fornisce il gioco e l’intervallo di regolazione necessari
• Penetrazione della sonda di 4,9 pollici (opzione 049) per il gioco richiesto da applicazioni specifiche
• Interfaccia con filettatura di montaggio standard 3/4-14 NPT
• Un tappo 3/4-14 NPT incluso per la sigillatura della porta
• Corpo in alluminio resistente con struttura a manicotto in acciaio inossidabile
• Compatibile con i sistemi di monitoraggio Bently Nevada 3300 XL

Applicazioni

• Protezione di macchinari critici (turbine, compressori, pompe, ventilatori)
• Misurazione delle vibrazioni dell’albero e della posizione assiale
• Applicazioni che richiedono un alloggiamento per sensore conforme ad API 670
• Ambienti industriali che richiedono la protezione della sonda e del connettore

Informazioni per l’ordine

Codice prodotto ordinabile	21000-16-05-40-049-04-02	Gruppo alloggiamento per sonda di prossimità
A - Sonda	16	Sonda 3300 XL da 8 mm
B - Lunghezza del cavo della sonda	05	0,5 m (20 pollici)
C - Adattatore distanziatore	40	4,0 pollici (102 mm)
D - Penetrazione della sonda	049	4,9 pollici (124 mm)
E - Raccordi	04	Solo un tappo 3/4-14 NPT
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada / Baker Hughes
Numero di modello	21000-16-05-40-049-04-02
Tipo di sonda	3300 XL da 8 mm
Lunghezza del cavo della sonda	0,5 metri (20 pollici)
Materiale dell’alloggiamento	Corpo in alluminio, manicotto in acciaio inossidabile 304
Filettatura di montaggio	3/4-14 NPT
Intervallo di temperatura	Da -51 Celsius a +177 Celsius (da -60 Fahrenheit a +351 Fahrenheit)
Peso	1,1 kg (2,4 lb) tipico

Linee guida per l’installazione

• Verificare che la posizione di montaggio consenta la penetrazione della sonda e la lunghezza dell’adattatore distanziatore richieste.
• Assicurarsi che le filettature del corpo macchina corrispondano alla specifica 3/4-14 NPT di questo gruppo.
• Utilizzare un sigillante appropriato sulle filettature NPT per mantenere l’integrità dell’ambiente dell’alloggiamento.
• Per lunghezze di penetrazione della sonda superiori a 300 mm (12 pollici), è necessario un supporto ausiliario del manicotto per attenuare le vibrazioni.
• Assicurarsi che il cavo della sonda sia instradato e protetto correttamente all’interno del sistema di conduit/alloggiamento.
• Durante l’installazione, evitare di serrare eccessivamente i raccordi per prevenire danni al manicotto in acciaio inossidabile o alle tenute del cavo.

Conformità e certificazioni

• Conforme alla direttiva RoHS 2011/65/UE
• Progettato per essere conforme allo standard API 670 per alloggiamenti di sonde di prossimità montati esternamente
