Descrizione

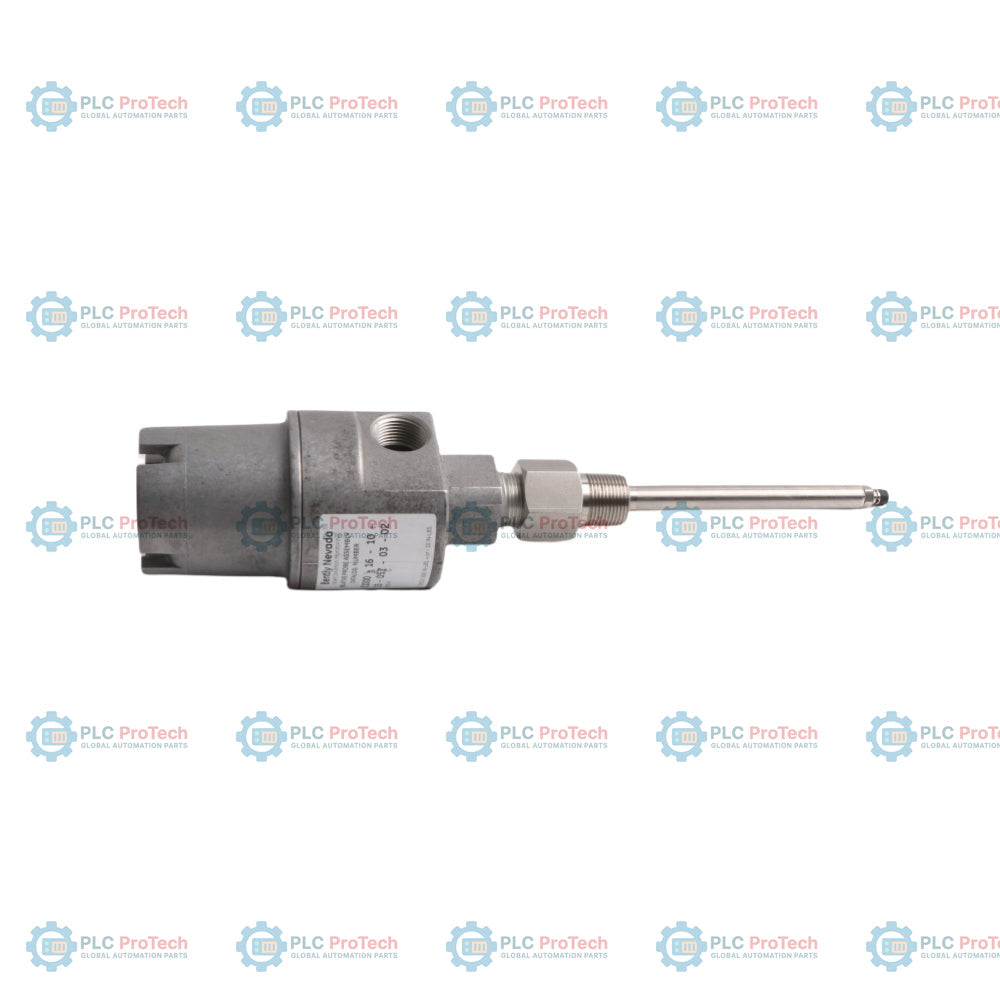

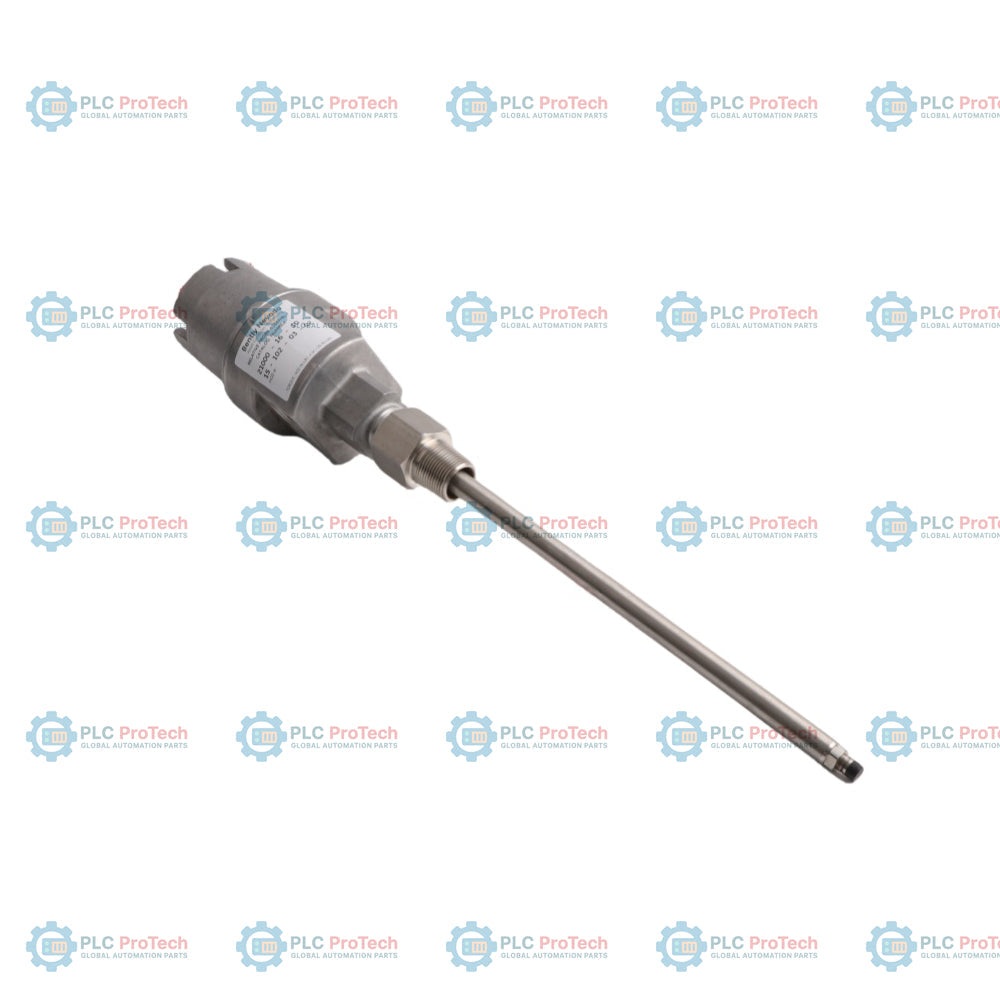

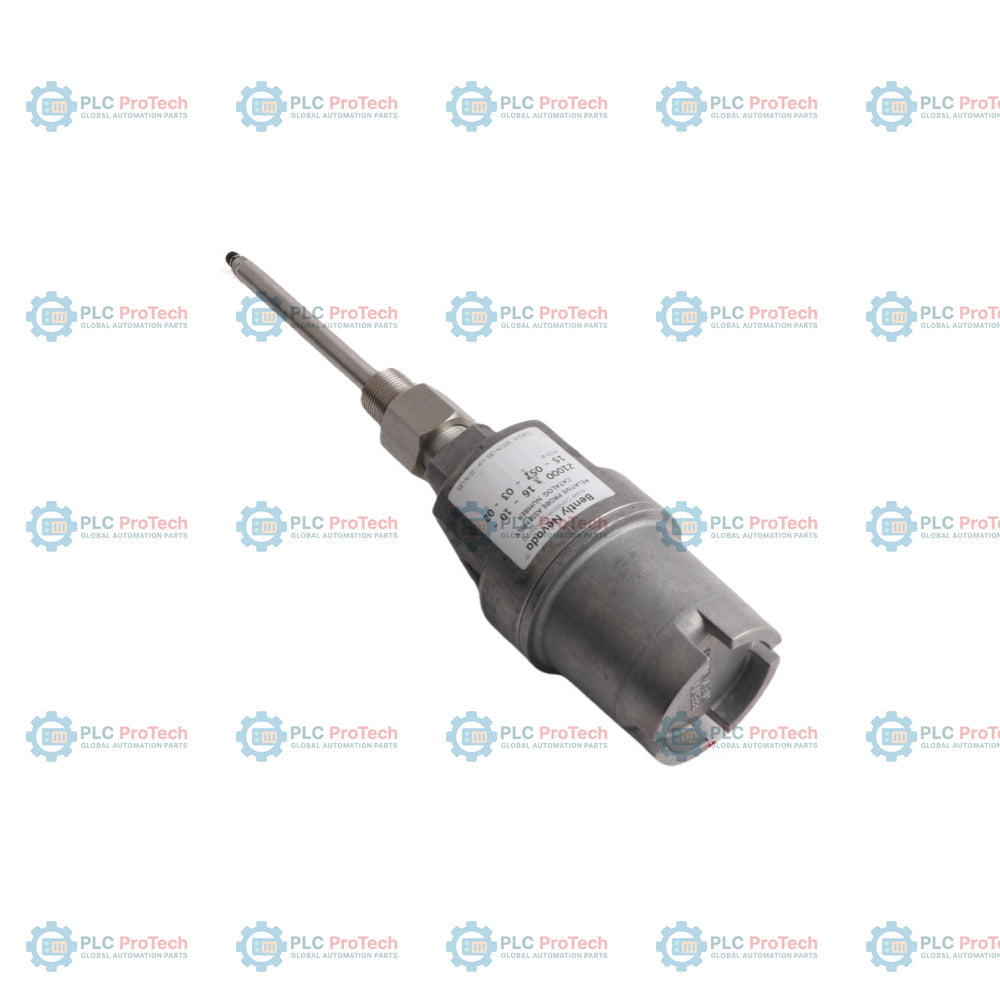

Ottimizzando la protezione fisica dei sensori nelle macchine rotanti ad alta velocità, la custodia esterna rinforzata e a prova di esplosione Bently Nevada 21000-16-10-000-062-03-02 consente il posizionamento preciso delle sonde di prossimità. Questo gruppo meccanico per impieghi gravosi permette di regolare esternamente i giochi della distanza del trasduttore senza dover arrestare i macchinari. Realizzato in alluminio privo di rame, protegge i sensori di prossimità 3300 o 3300 XL da solventi industriali aggressivi, rischi meccanici e atmosfere esplosive tipiche degli impianti petrolchimici e di produzione di energia.
Caratteristiche
- Custodia fisica a prova di esplosione, progettata per installazioni in ambienti pericolosi e difficili.
- Consente la regolazione esterna completa della distanza fisica del sensore mentre la macchina è in funzione.
- Cupola e base in alluminio privo di rame, con pareti spesse e una robusta finitura protettiva.
- Sistema integrato di manicotto interno che protegge il cavo del trasduttore da danni fisici e umidità.
- Dotato di doppi ingressi per passacavi che isolano i cavi elettrici dai contaminanti ambientali.
Applicazioni
- Monitoraggio della custodia dei cuscinetti di turbine a vapore, a gas e idrauliche.
- Misurazioni delle vibrazioni dell'albero e dello spostamento della posizione assiale di compressori centrifughi.
- Protezione dei cuscinetti di pompe industriali e ventilatori di raffreddamento di grandi dimensioni.
- Penetrazioni della custodia ad alta pressione nei processi di raffinazione di petrolio e gas.
Specifiche tecniche
| Produttore |
Bently Nevada |
| Codice modello |
21000-16-10-000-062-03-02 |
| Serie della custodia |
21000 (a prova di esplosione, alluminio) |
| Opzione lunghezza del manicotto (-062) |
Lunghezza del manicotto di 6,2 pollici (157 mm) |
| Opzione sonda (-16) |
Predisposto per la sonda di prossimità 3300 XL da 8 mm |
| Opzione filettatura della sonda (-10) |
Filettatura 3/8-24 UNF |
| Opzione passacavo (-000) |
Nessun raccordo per passacavi fornito |
| Opzione O-ring (-03) |
Elastomero fluorocarbonico Viton (FKM) |
| Opzione di montaggio al processo (-02) |
Filettature di montaggio 3/4-14 NPT |
| Materiale della custodia |
Alluminio privo di rame con rivestimento di conversione |
| Intervallo di temperatura operativa |
Da -40 a +100 °C |
| Peso di spedizione (calcolato) |
2,1 kg (4,6 lb) |
| Dimensioni della confezione (calcolate) |
280 x 180 x 150 mm |
Connessioni e interfacce
| Tipo di interfaccia |
Specifiche/assegnazione |
| Filettatura di montaggio della macchina |
Interfaccia diretta con la custodia 3/4-14 NPT (opzione -02) |
| Raccordo interno per la sonda |
Filettatura del manicotto 3/8-24 UNF (opzione -10) |
| Porte per passacavi |
Ingressi con doppia filettatura per il convogliamento strutturale e la tenuta |
Approfondimenti empirici sull'ingegneria
Modelli alternativi e compatibilità
L’alloggiamento in alluminio della serie 21000 è progettato per schermare i sistemi di prossimità con filettature standard inglesi. Se le installazioni richiedono un’elevata resistenza alla corrosione, ad esempio in ambienti marini o in processi con gas acidi, passare all’assemblaggio dell’alloggiamento in acciaio inox 24701. Assicurarsi che l’opzione di lunghezza del manicotto della sonda corrisponda alle effettive dimensioni dell’incavo dell’albero target; una discrepanza causerà collisioni gravi della punta oppure un guasto del sensore dovuto a un’intercapedine fuori intervallo.
Problemi applicativi e note ingegneristiche
Durante il carico termico, il manicotto dell’alloggiamento subisce un’espansione termica. Per i corpi di turbine ad alta temperatura, calcolare il tasso di espansione longitudinale dei componenti in alluminio e acciaio da 6,2 pollici per prevenire derive nella calibrazione fisica del divario di tensione. Verificare sempre la compatibilità dell’elastomero in Viton (opzione -03) con gli specifici lubrificanti a base di diestere sintetico o minerale presenti nel corpo, per evitare perdite di fluido oltre l’interfaccia dell’O-ring.
Suggerimenti per la messa in servizio e il cablaggio
Fissare sempre la sonda di prossimità interna al manicotto utilizzando un composto frenafiletti o l’apposito collare di bloccaggio meccanico. Evitare pieghe strette nel delicato cavo di prolunga coassiale durante l’inserimento nel percorso interno del manicotto. Mantenere il raggio minimo di curvatura di 25,4 mm (1,0 pollice) specificato dal produttore OEM per prevenire guasti strutturali del cavo e picchi di rumore ad alta frequenza nel monitor delle vibrazioni radiali.
Linee guida per l’installazione
AVVERTENZA CRITICA: Prima di avvitare l’assemblaggio dell’alloggiamento nel corpo della macchina, verificare che la macchina target sia completamente disalimentata e non operativa e che l’assenza di pressione sia stata confermata. La mancata depressurizzazione del corpo può causare l’espulsione di componenti ad alta velocità o perdite di fluidi pericolose.
1
Applicare il sigillante per filetti alla filettatura NPT 3/4-14 del supporto di processo e avvitare manualmente la base dell’assemblaggio nel corpo della macchina per evitare di danneggiare la filettatura.
2
Fissare la base applicando i valori di coppia specificati con una chiave calibrata sulle facce esagonali integrate, assicurandosi che la base sia a filo con l’alloggiamento della macchina.
3
Inserire con cautela la sonda di prossimità lungo il manicotto da 6,2 pollici, regolando la posizione fisica mediante un voltmetro digitale che misuri l’uscita della tensione di polarizzazione CC della sonda rispetto all’albero target.
4
Verificare che l’O-ring in Viton sia correttamente inserito nella relativa scanalatura prima di avvitare il coperchio a cupola in alluminio a pareti spesse sulla base, così da ottenere una tenuta ambientale.
