Descrizione

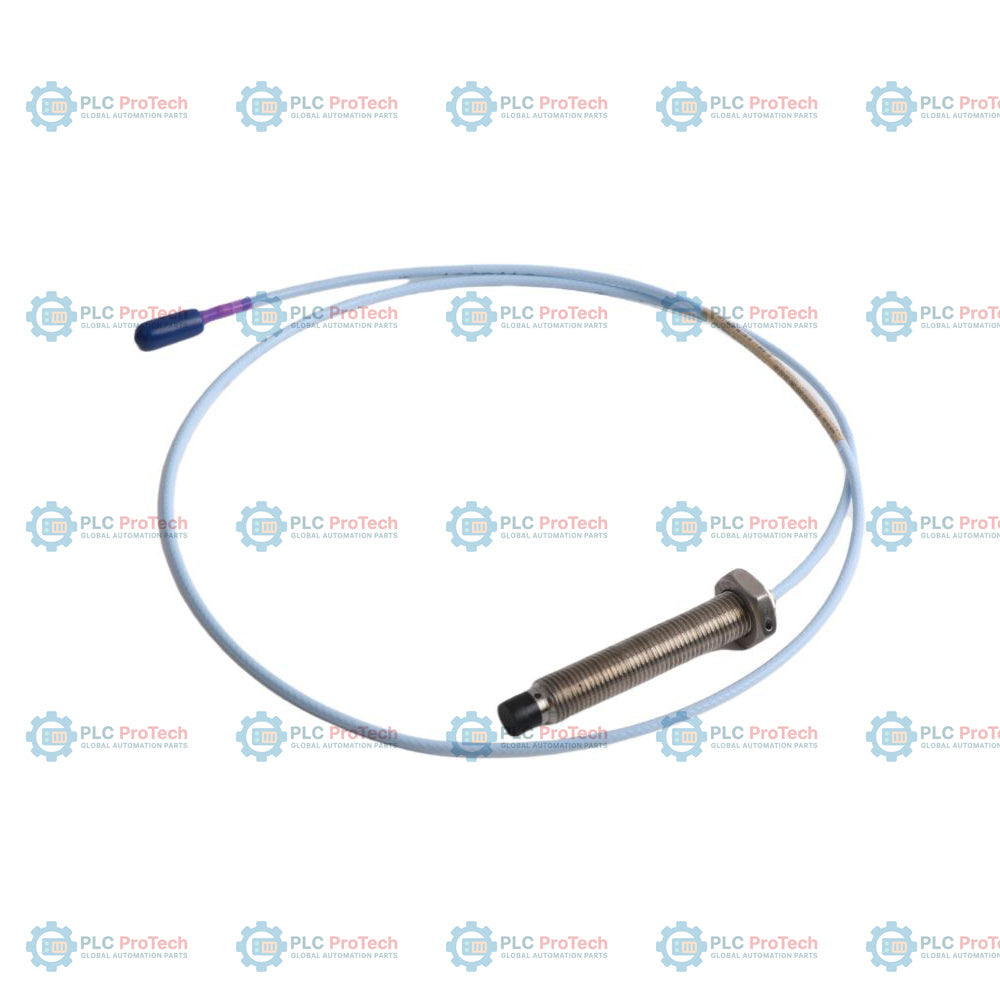

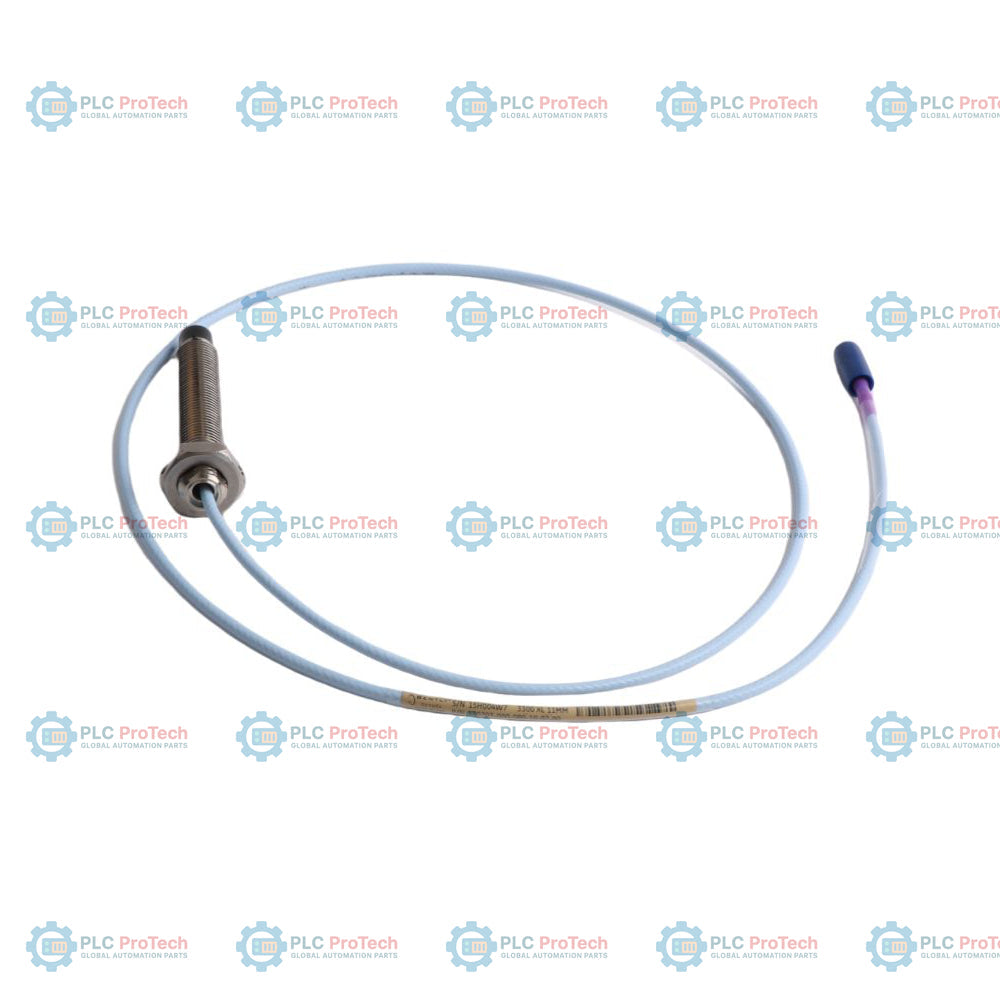

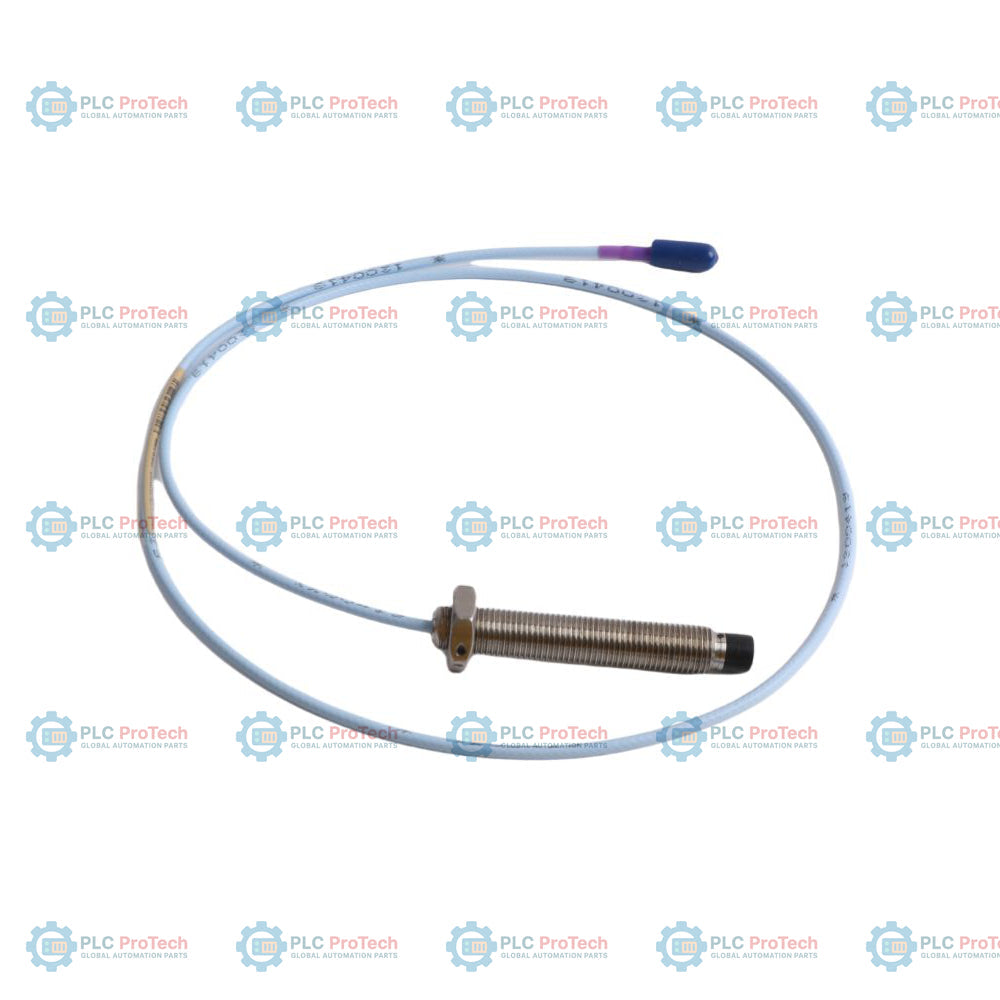

330703-000-026-10-01-05: Sonda di prossimità 3300 XL da 11 mm con filettatura metrica M14 x 1,5 senza armatura, configurata con lunghezza non filettata di 0 mm (opzione 000), lunghezza complessiva del corpo di 26 mm (opzione 026), lunghezza totale di 1,0 m (opzione 10), connettore ClickLoc con protezione (opzione 01) e diverse approvazioni per aree pericolose (opzione 05).

Questo sensore di spostamento a correnti parassite senza contatto viene utilizzato per il monitoraggio delle vibrazioni e della posizione di macchinari con cuscinetti a film fluido all'interno del sistema di trasduttori 3300 XL da 11 mm. La punta più grande da 11 mm conferisce a questo sistema di trasduttori un campo lineare esteso di 4,0 mm (160 mil), utilizzato nelle applicazioni in cui è necessario un intervallo più ampio, come la posizione assiale, l'espansione differenziale di rampa e le misurazioni della caduta dell'asta. A differenza di altre varianti di configurazione che utilizzano filettature standard o cavi armati, questa specifica sonda metrica non armata presenta una filettatura M14 x 1,5 ed è dotata di una protezione del connettore in fluorosilicone preinstallata per proteggere il collegamento coassiale ClickLoc dalla contaminazione.

Caratteristiche

• Design con filettatura metrica M14 x 1,5: Corpo non armato con porzione non filettata di 0 mm e lunghezza del corpo di 26 mm, per il montaggio diretto in applicazioni con filettatura metrica.
• Protezione del connettore integrata: Il manicotto in fluorosilicone preinstallato protegge il collegamento coassiale ClickLoc miniaturizzato da olio, polvere e umidità.
• Punta estesa da 11 mm: Supporta un campo lineare di 4,0 mm (160 mil), consentendo la misurazione della posizione e delle vibrazioni su bersagli di maggiori dimensioni.
• Lunghezza totale di 1,0 metro: Progettato per configurazioni di sistema standard da 5,0 o 9,0 metri se abbinato al cavo di prolunga 3300 XL da 11 mm corrispondente.
• Approvazione per aree pericolose (opzione 05): Certificato per installazioni a sicurezza intrinseca e non incendive in atmosfere con gas e polveri esplosive secondo le approvazioni CSA, ATEX e IECEx.

Applicazioni

• Misurazioni della posizione assiale (spinta) su turbine a vapore e turbocompressori
• Misurazioni dell'espansione differenziale di rampa su turbine a vapore industriali
• Monitoraggio della posizione o della caduta dell'asta su compressori a gas alternativi
• Misurazioni delle vibrazioni e della posizione dell'albero radiale su macchinari industriali di grandi dimensioni
• Acquisizione dei segnali del tachimetro, della velocità zero e del riferimento di fase (Keyphasor)

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Calibrazione del traferro della sonda: impostare un traferro iniziale nominale di 2,5 mm (100 mil). Verificare la lettura del traferro elettrico con un voltmetro prima del fissaggio.
• Limiti di coppia: serrare il corpo della sonda M14 x 1.5 alla coppia consigliata di 21,1 N-m (187 in-lb). Non superare il limite massimo di 63,3 N-m (560 in-lb).
• Protezione del cavo: mantenere i connettori coassiali ClickLoc privi di polvere, acqua e olio della turbina. Assicurarsi che il protettore del connettore preinstallato sia fissato saldamente.
• Instradamento del cavo: mantenere un raggio di curvatura minimo del cavo di 25,4 mm (1,0 pollici) lungo l'intero percorso per evitare danni alla schermatura coassiale.

Conformità e certificazioni

• Norme EMC: EN 61000-6-2, EN 61000-6-4
• RoHS: conformità alla Direttiva 2011/65/UE e alla normativa China RoHS (EFUP 15 anni)
• Approvazioni per aree pericolose (Opzione 05): certificazioni CSA, ATEX e IECEx per ambienti di Classe I, Zona 0/1/2 e Divisione 1/2 (classificazioni a sicurezza intrinseca e non incendiabili).
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1) compatibile se utilizzato in sistemi di sicurezza configurati correttamente.
