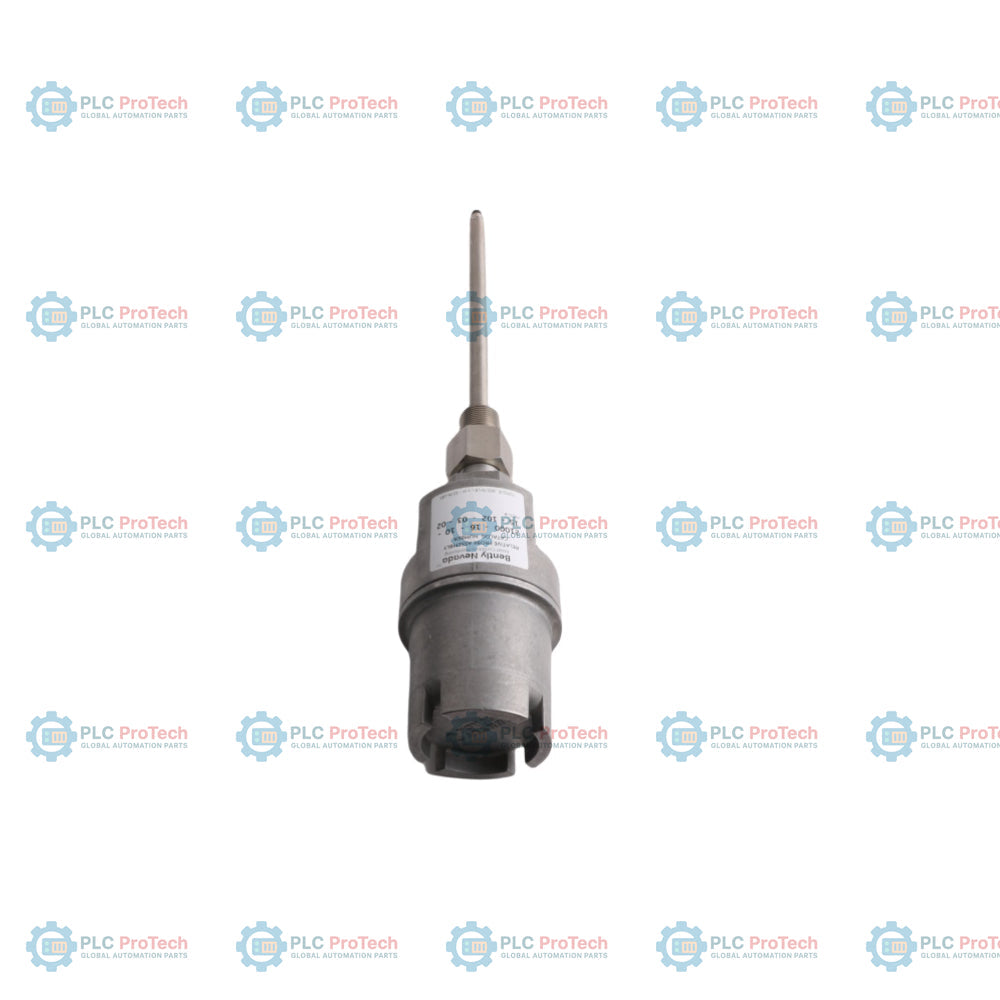

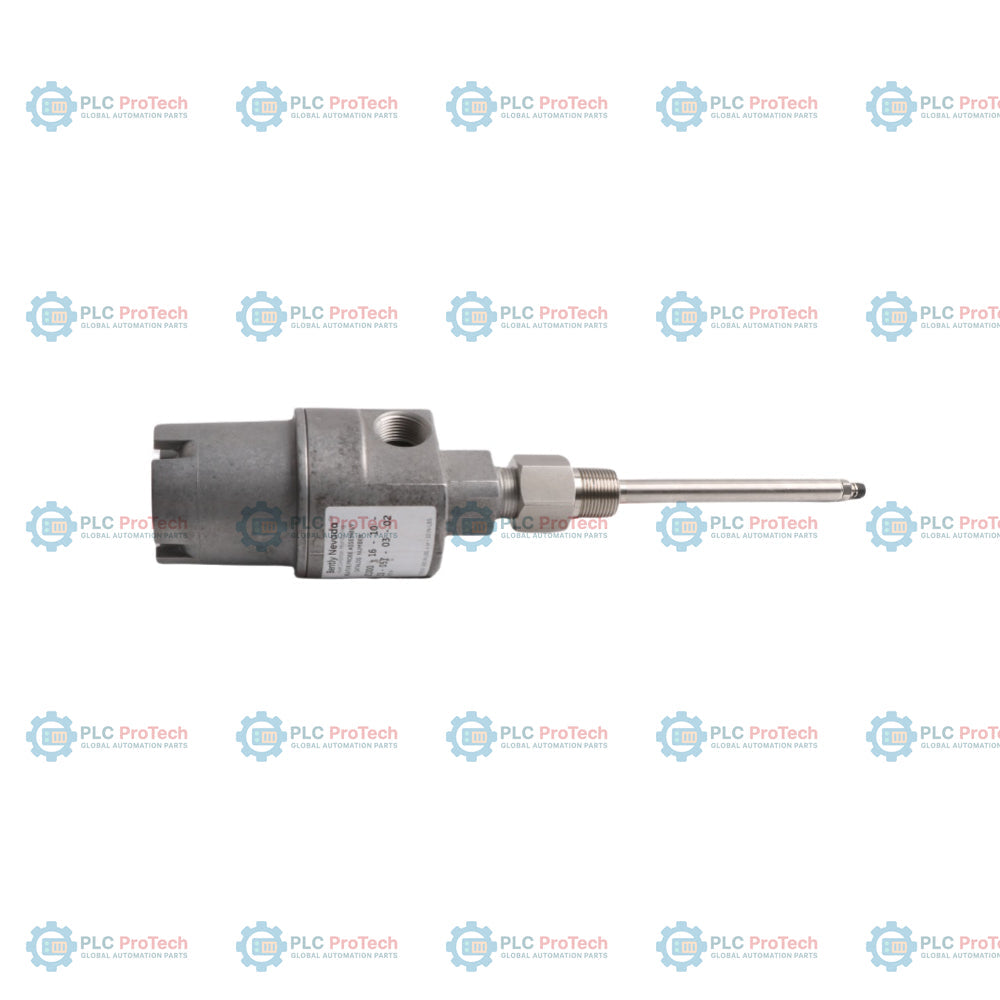

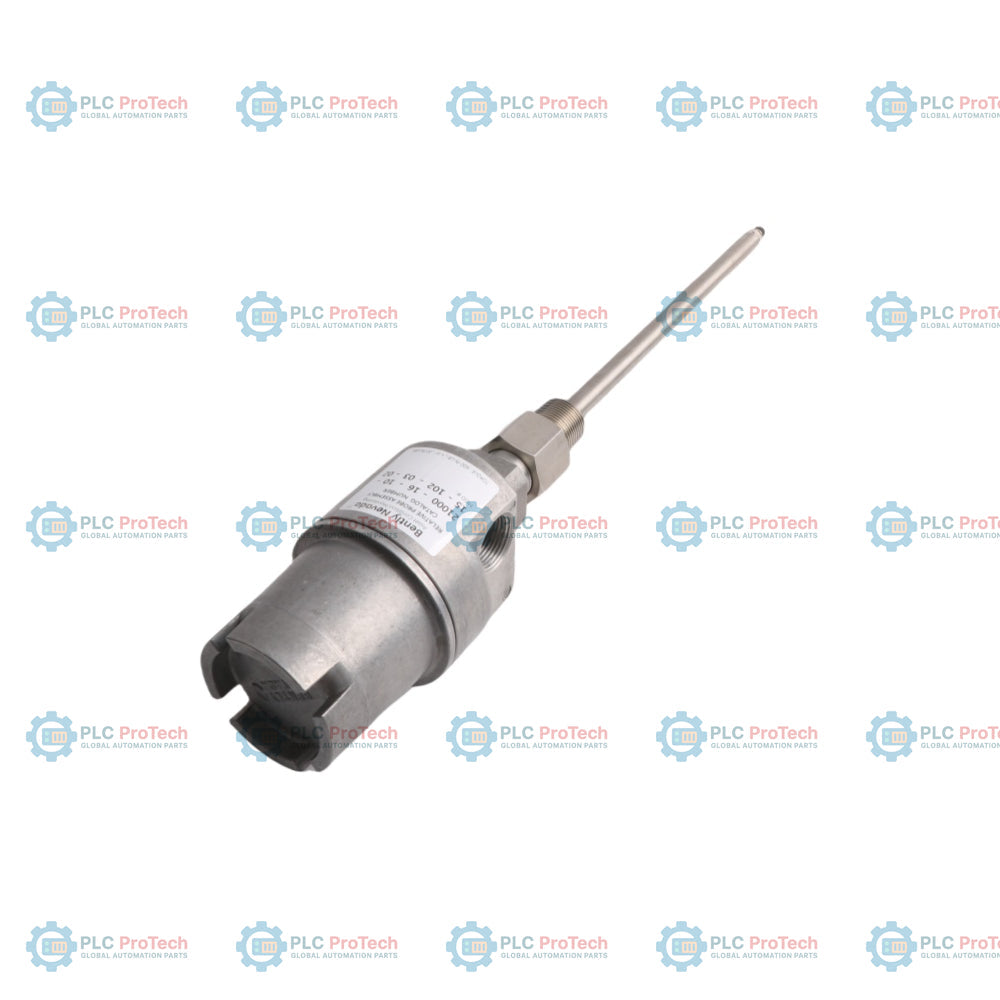

Bently Nevada 21000-16-10-35-098-03-02 Gruppo alloggiamento della sonda di prossimità

Codice

The 21000-16-10-35-098-03-02 is a robust proximity probe housing assembly designed for industrial vibration and position monitoring applications. This unit supports a 3300 XL 8 mm proximity probe (Option 16) with an integrated 1.0 m probe cable (Option 10). Engineered for reliable installation in demanding machinery environments, this assembly includes a 3.5 in standoff adapter (Option 35) and provides a probe penetration depth of 9.8 in (Option 098).

Il 21000-16-10-35-098-03-02 è un robusto gruppo alloggiamento per sonda di prossimità, progettato per applicazioni industriali di monitoraggio delle vibrazioni e della posizione. Questa unità supporta una sonda di prossimità 3300 XL 8 mm (opzione 16) con un cavo integrato della sonda da 1,0 m (opzione 10). Progettato per un'installazione affidabile in ambienti con macchinari impegnativi, questo gruppo include un adattatore distanziatore da 3,5 in (opzione 35) e offre una profondità di penetrazione della sonda di 9,8 in (opzione 098).

L'alloggiamento è dotato di un raccordo con tenuta serracavo (opzione 03) per garantire un instradamento sicuro del cavo e la protezione ambientale, nonché di una filettatura di montaggio 3/4-14 NPT (opzione 02) per l'installazione industriale standard. Questo gruppo è compatibile con i sistemi trasduttore 3300 XL e soddisfa gli standard API 670 per gli alloggiamenti delle sonde di prossimità montati esternamente. Il corpo è realizzato in alluminio con un manicotto in acciaio inossidabile 304, per resistere alle sollecitazioni operative mantenendo l'integrità del sistema di rilevamento.

• Caratteristiche
• Compatibile con le sonde di prossimità 3300 XL 8 mm
• Include un gruppo cavo della sonda da 1,0 m (39 in)
• Adattatore distanziatore da 3,5 in (89 mm) per requisiti specifici di distanza
• Regolazione della profondità di penetrazione della sonda di 9,8 in (249 mm)
• Raccordo con tenuta serracavo per una sicura tenuta ambientale
• Filettatura di montaggio standard 3/4-14 NPT

Struttura del corpo in alluminio con manicotto in acciaio inossidabile 304 per la resistenza alla corrosione

• Applicazioni
• Monitoraggio delle vibrazioni dell'albero su macchinari rotanti di grandi dimensioni
• Misurazione della posizione e dello spostamento assiale
• Installazioni dell'alloggiamento di turbine, compressori e pompe

Protezione dei macchinari in aree pericolose (verificare i requisiti di certificazione del sito)

F - Filettatura di montaggio

Linee guida per l'installazione

Durante l'assemblaggio, assicurarsi che il cavo della sonda sia più lungo della lunghezza totale del manicotto. Per lunghezze del manicotto superiori a 304 mm (12 in), è necessario un supporto aggiuntivo del manicotto per ridurre al minimo la risonanza indotta dalle vibrazioni. Assicurarsi che tutti i raccordi siano serrati correttamente per mantenere l'integrità della tenuta ambientale. Verificare che la profondità di penetrazione della sonda sia regolata per evitare interferenze con i componenti rotanti, utilizzando l'intervallo di regolazione di 13 mm previsto dal design dell'assemblaggio.

Conformità e certificazioni

• Conforme alla direttiva RoHS 2011/65/UE
• Progettato per la conformità agli standard API 670
• Protezione con custodia di tipo 4 (consultare la scheda tecnica per i riferimenti specifici ai disegni delle aree pericolose)
