Descrizione

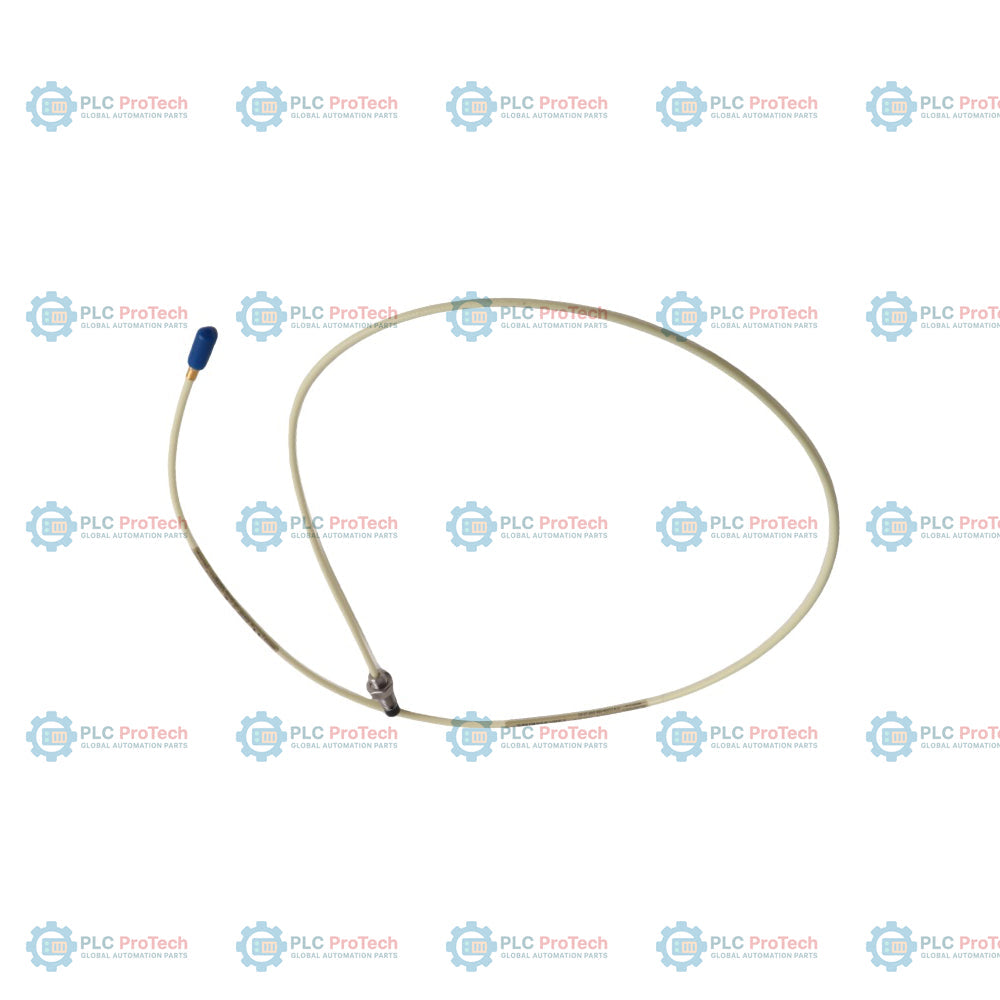

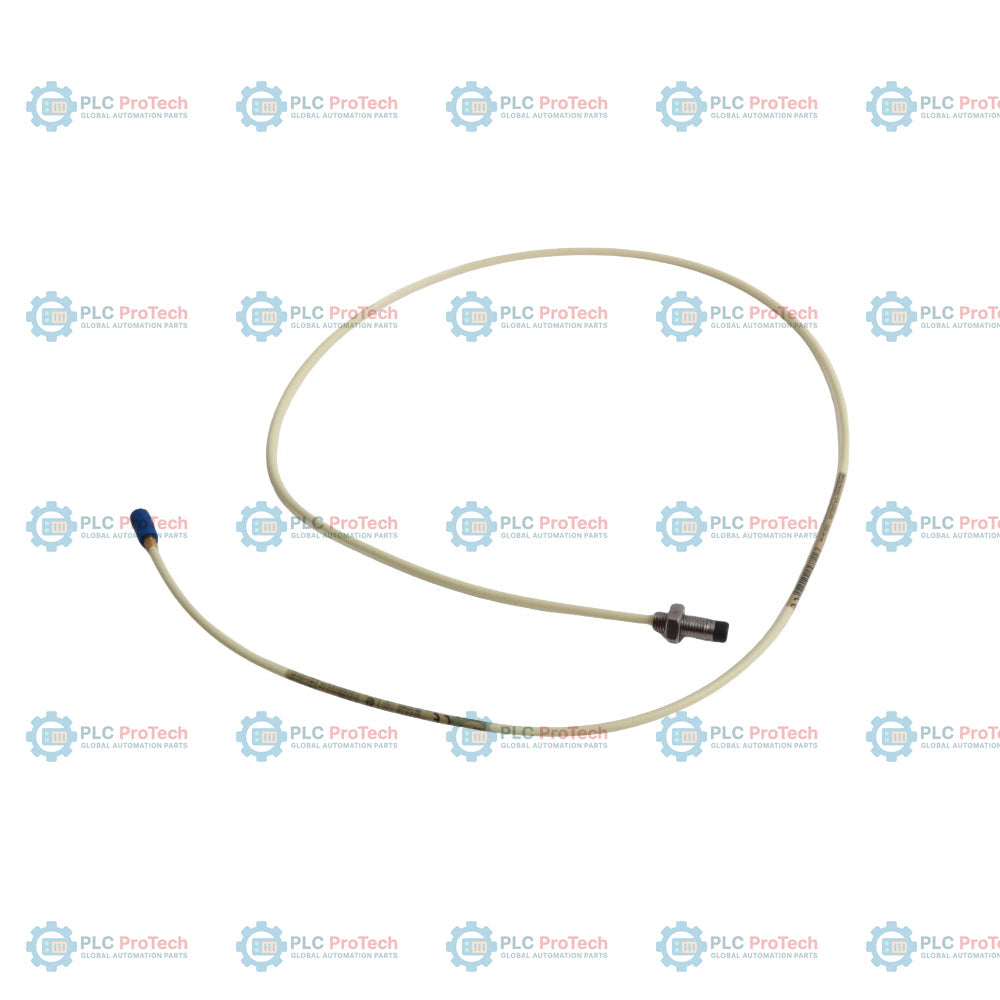

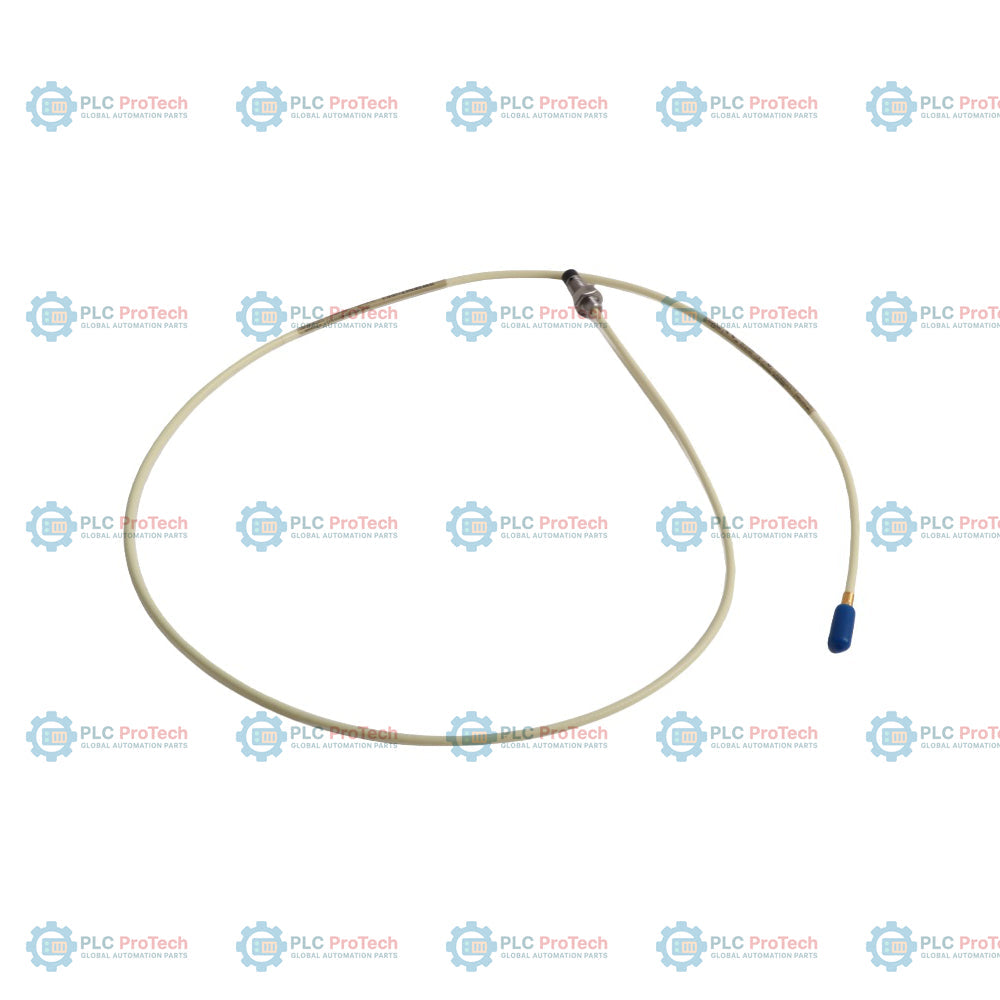

21504-16-28-10-02 è una sonda di prossimità con montaggio standard da 8 mm della serie Bently Nevada 7200, configurata con una lunghezza non filettata di 1,6 pollici (opzione 16), una lunghezza del corpo di 2,8 pollici (opzione 28), una lunghezza totale del cavo di 1,0 m (opzione 10) e un connettore coassiale maschio miniaturizzato (opzione 02). In quanto elemento fondamentale del sistema trasduttore della serie 7200, questa sonda utilizza il principio delle correnti parassite per misurare lo spostamento statico e dinamico tra la punta della sonda e la superficie target, come quella di un albero della macchina.

Questa configurazione del trasduttore è progettata per essere compatibile con i prossimitàmetri e i cavi di prolunga della serie 7200, mantenendo un intervallo lineare del sistema di 80 mil (2 mm) con un fattore di scala di 200 mV/mil (8 V/mm). Il corpo della sonda da 8 mm è realizzato in solfuro di polifenilene (PPS), adatto a diversi ambienti industriali, compresi quelli con esposizione a olio o acqua. Questa unità è ampiamente utilizzata nel monitoraggio dei macchinari rotanti, comprese le misurazioni delle vibrazioni radiali e della posizione della spinta assiale su turbine, compressori e pompe.

Caratteristiche

• Diametro della sonda di 8 mm, compatibile con i sistemi trasduttore della serie 7200
• Configurazione con lunghezza non filettata di 1,6 pollici e lunghezza del corpo di 2,8 pollici
• Lunghezza del cavo coassiale integrato di 1,0 m
• Connettore coassiale maschio miniaturizzato (opzione 02)
• Realizzata in solfuro di polifenilene (PPS) ad alte prestazioni
• Intervallo di misurazione lineare di 80 mil (2 mm)
• Compatibile con i sistemi di monitoraggio Bently Nevada 3300 e 9000

Applicazioni

• Monitoraggio delle vibrazioni radiali per valutare le condizioni dei cuscinetti e l’allineamento del rotore
• Misurazione della posizione della spinta assiale per rilevare l’usura dei cuscinetti
• Posizione radiale media dell’albero per l’analisi dell’angolo di assetto e della stabilità del rotore
• Rappresentazione dell’ampiezza delle vibrazioni e dell’angolo di fase per la diagnostica (formati polare e di Bode)
• Rilevamento della flessione del rotore tramite misurazioni dell’eccentricità

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Assicurarsi che la sonda sia montata saldamente per evitare vibrazioni o allentamenti durante il funzionamento. Utilizzare i controdadi forniti per il posizionamento. Durante il passaggio del cavo coassiale, evitare curvature strette e mantenerlo separato dai cavi ad alta tensione per prevenire interferenze sul segnale. Assicurarsi che la punta della sonda sia libera da ostacoli entro l’intervallo lineare. Per le installazioni in aree pericolose, attenersi alla documentazione specifica sulle approvazioni degli enti fornita con il sistema.

Conformità e certificazioni

I sistemi trasduttore di prossimità della serie 7200 sono progettati per essere conformi ai requisiti API 670. Consultare le marcature normative locali presenti sul dispositivo e le schede tecniche Bently Nevada relative alle aree pericolose per conoscere le certificazioni CSA, FM e ATEX/IECEx specifiche applicabili al luogo di installazione.
