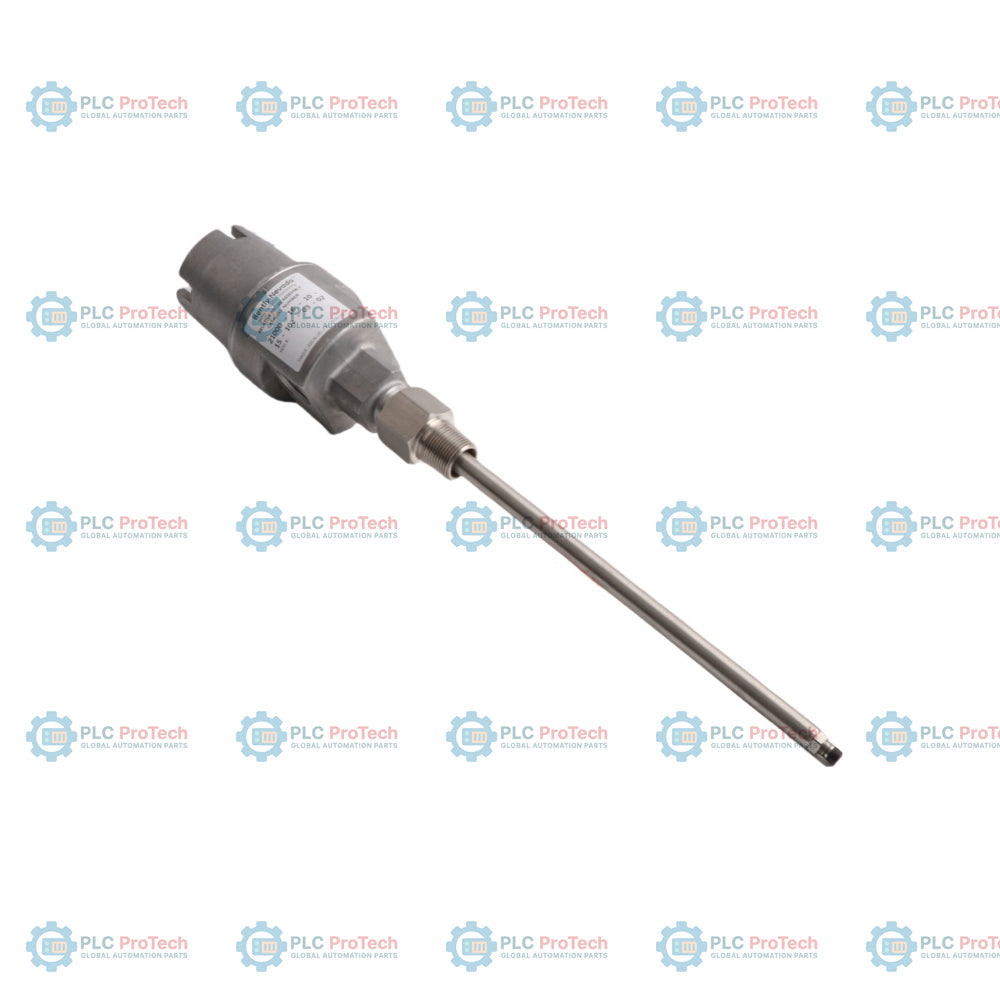

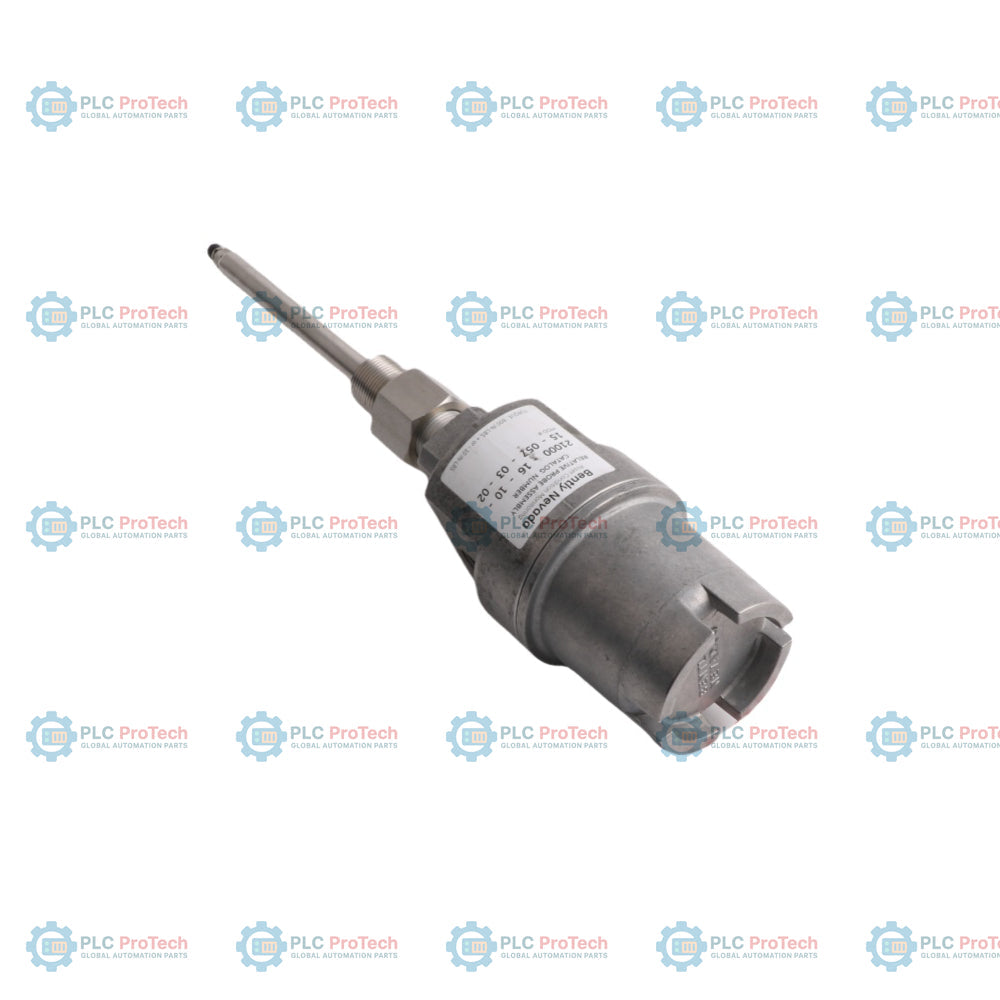

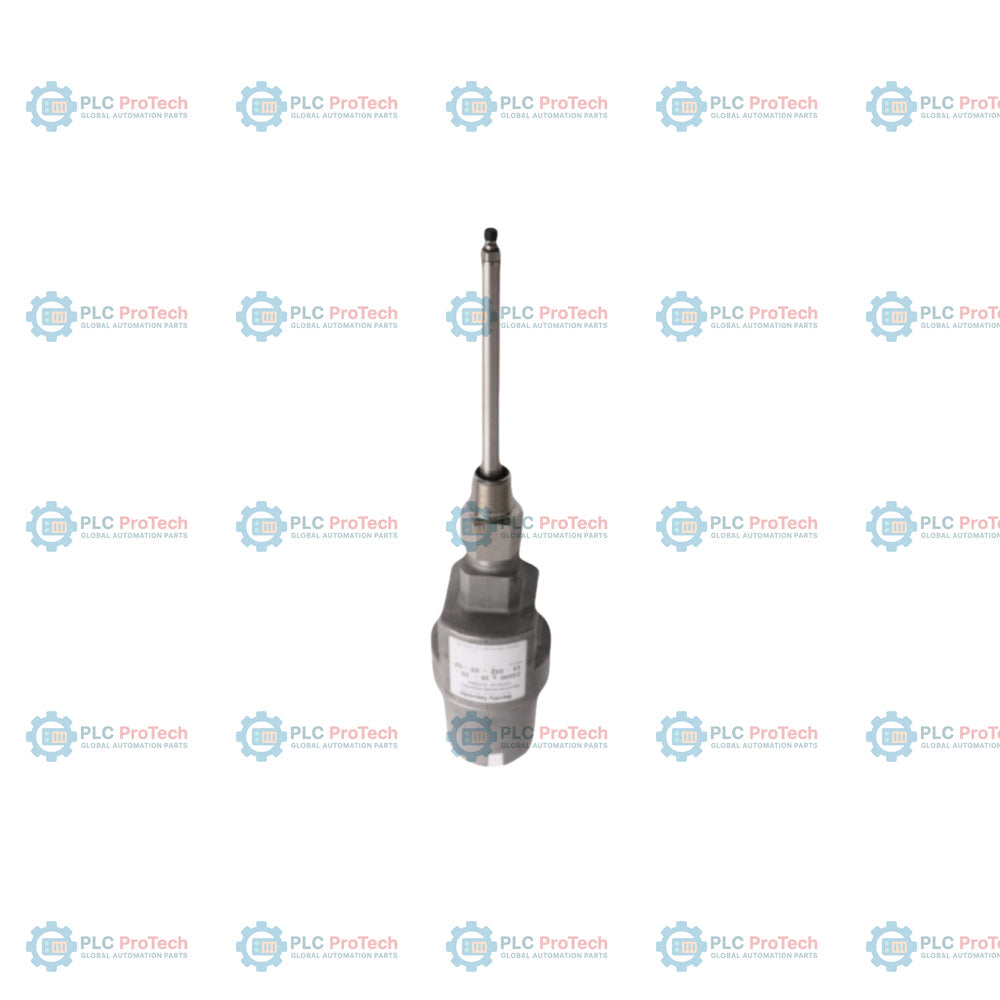

Bently Nevada 21000-28-05-15-50-03-02 Gruppo alloggiamento della sonda di prossimità

Descrizione

Progettato per macchinari industriali rotanti per impieghi gravosi, Bently Nevada 21000-28-05-15-50-03-02 fornisce contenimento meccanico sicuro e tenuta ambientale per trasduttori di prossimità. Questo gruppo alloggiamento in alluminio per impieghi gravosi facilita il posizionamento e la regolazione precisi della sonda, mantenendo al contempo l'integrità strutturale esterna contro contaminanti atmosferici aggressivi, olio e umidità. Progettato come parte delle installazioni di protezione di macchinari critici e di strumentazione per la supervisione delle turbine (TSI), garantisce l'allineamento ottimale della sonda rispetto all'albero target senza richiedere la completa depressurizzazione del sistema durante le normali operazioni di manutenzione o regolazione.

Caratteristiche

• Alloggiamento resistente alla corrosione: realizzato in alluminio pressofuso di alta qualità per resistere ad ambienti industriali aggressivi e all'esposizione marina.
• Configurazione del manicotto regolabile: consente di regolare agevolmente la profondità della sonda di prossimità, garantendo una calibrazione precisa del traferro per le misurazioni delle vibrazioni e della posizione assiale.
• Omologazioni di più enti: classificato per l'impiego in aree pericolose, offre profili di protezione ignifughi e antideflagranti nelle zone ad alto rischio.
• Integrazione della tenuta ai fluidi: incorpora anelli di tenuta interni avanzati per impedire la fuoriuscita nell'ambiente esterno di oli lubrificanti e gas di processo.
• Interfaccia industriale per conduit: porte di collegamento elettrico standardizzate consentono un'integrazione perfetta con sistemi di conduit rigidi o flessibili.

Applicazioni

• Monitoraggio delle vibrazioni di turbine a vapore e a gas e rilevamento della posizione del rotore.
• Compressori centrifughi industriali di grandi dimensioni e turbocompressori.
• Rilevamento delle vibrazioni dell'albero e dello spostamento assiale di generatori idroelettrici.
• Alberi di ventilatori per torri di raffreddamento per impieghi gravosi e grandi riduttori industriali.
• Pompe di alimentazione delle caldaie e reti di monitoraggio di pompe di processo ad alta pressione.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'alloggiamento in alluminio Bently Nevada della serie 21000 è compatibile con le sonde di prossimità 3300 XL da 8 mm e 5 mm conformi agli standard industriali. Se l'installazione si trova in un ambiente marino altamente corrosivo o è esposta a lavaggi acidi continui, valutare l'aggiornamento all'alloggiamento della serie 31000, che sostituisce il corpo in alluminio pressofuso con acciaio inossidabile 316 per eliminare i rischi di ossidazione galvanica.

Problemi applicativi e note ingegneristiche

Quando si installa il modello 21000-28-05-15-50-03-02 su involucri di turbine a vapore ad alta temperatura, gli ingegneri meccanici devono tenere conto dell'espansione termica sia dell'involucro della macchina sia del manicotto dell'alloggiamento da 5,0 pollici. Temperature di esercizio superiori a 85 degC possono introdurre un'espansione fisica misurabile nell'alloggiamento, alterando direttamente il gioco calibrato del sensore. Eseguire prove di verifica dinamica una volta che il macchinario ha raggiunto l'equilibrio termico.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che il composto frenafiletti per alte temperature venga applicato esclusivamente agli adattatori della flangia di montaggio e non alle filettature di regolazione principali della sonda di prossimità. Per fissare il raccordo del condotto 1/2-14 NPT, utilizzare un sigillante per filettature industriale certificato (come pasta PTFE o antigrippante di alta qualità) per garantire la conformità fisica al grado di protezione IP66 contro l'ingresso di umidità e il contenimento sicuro in atmosfere esplosive.
