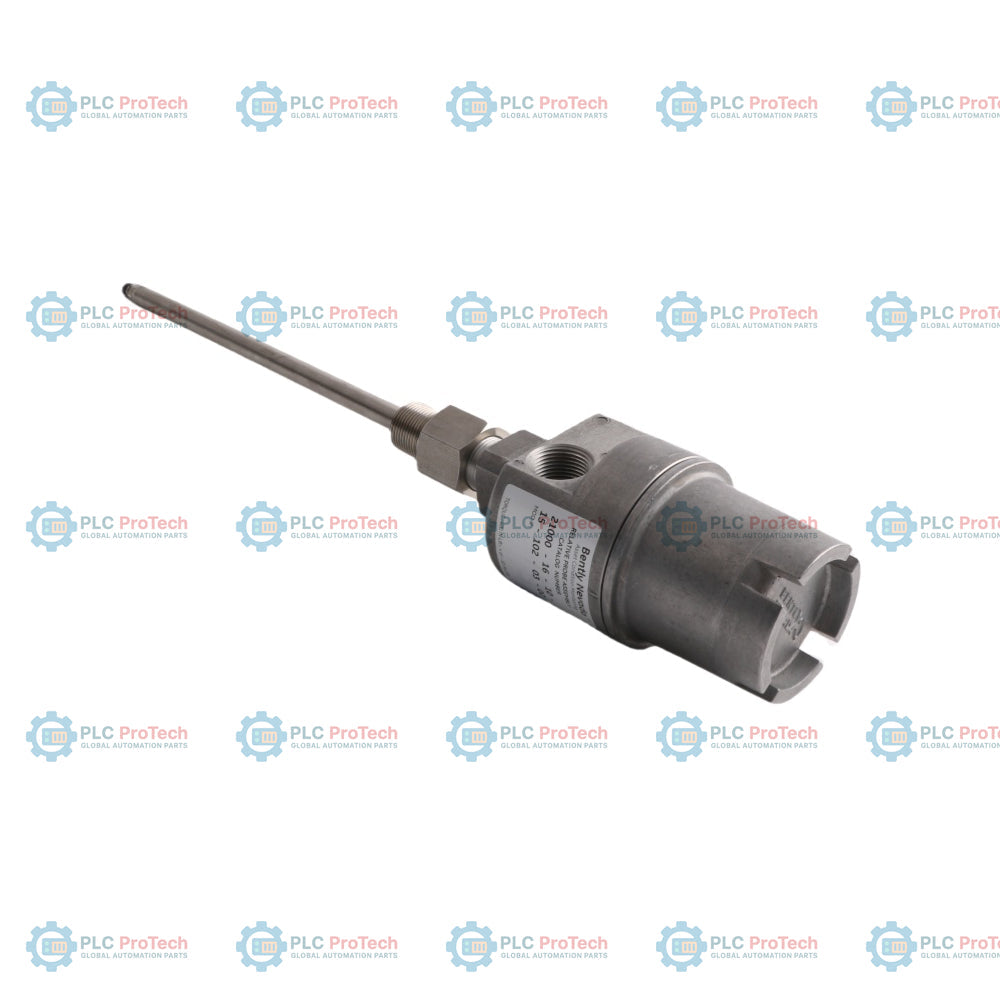

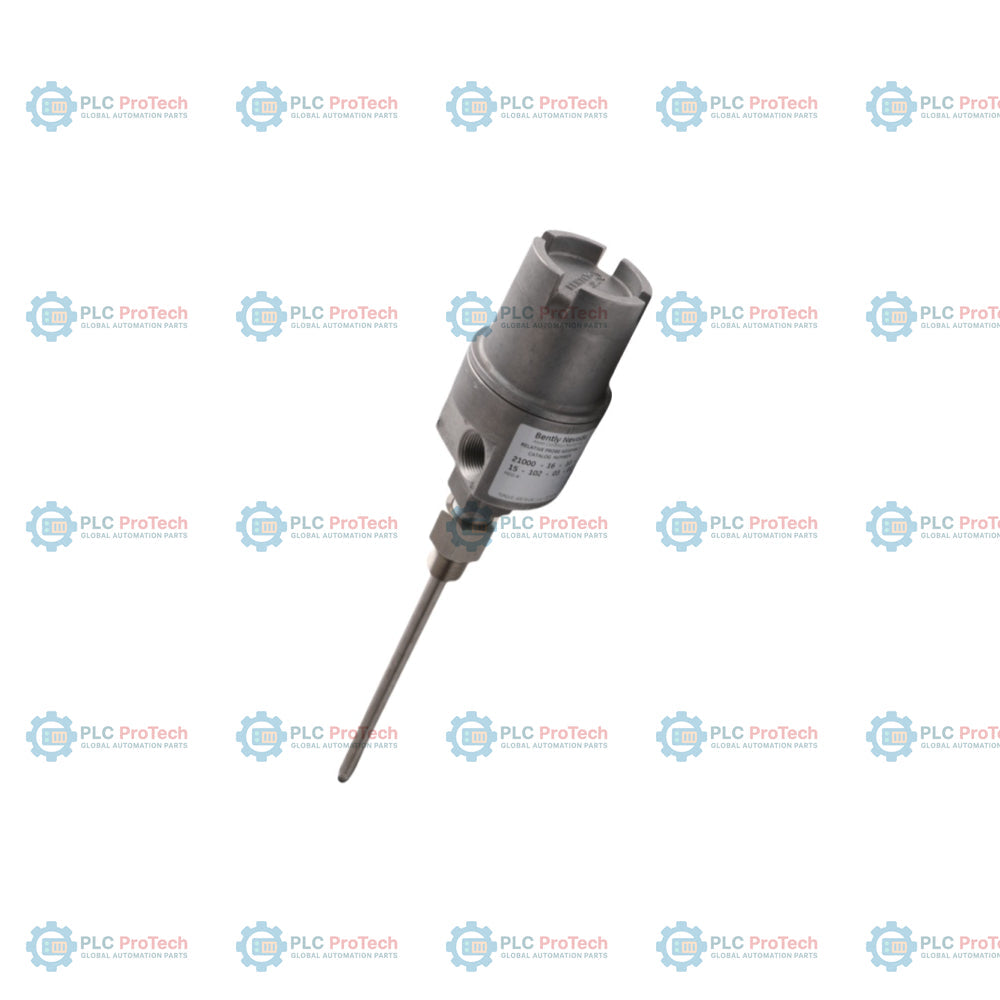

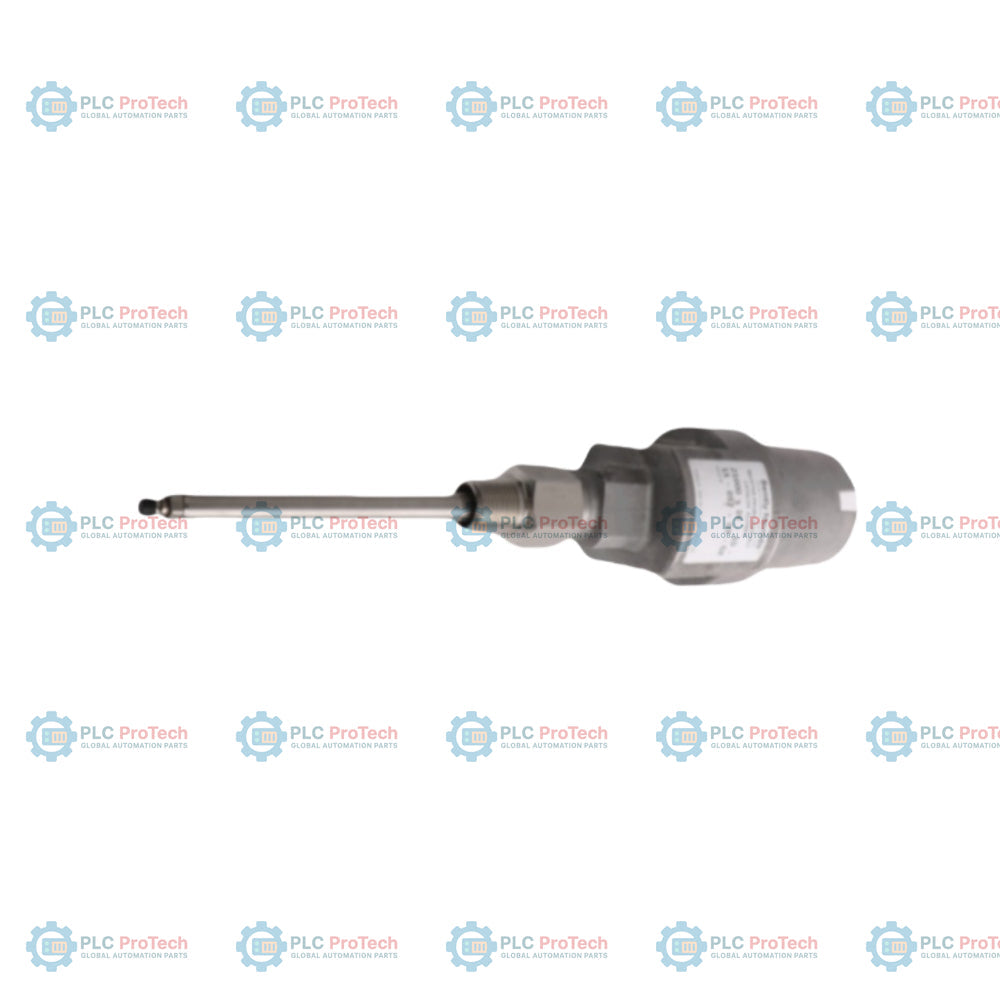

Gruppo alloggiamento della sonda di prossimità della serie 21000 Bently Nevada 21000-28-10-00-041-04-02

Descrizione

Fornendo una solida protezione meccanica e ambientale per la strumentazione di monitoraggio dei macchinari, il gruppo alloggiamento Bently Nevada 21000-28-10-00-041-04-02 protegge i trasduttori di prossimità sensibili da contaminanti esterni, spruzzi d'olio ad alta velocità e rischi meccanici. Questo involucro specializzato consente di regolare e sostituire esternamente la sonda di prossimità senza smontare la carcassa della macchina. È realizzato con materiali di alta qualità per garantire l'integrità della tenuta a lungo termine in installazioni di turbomacchinari gravose, come turbine a vapore, compressori centrifughi e pompe industriali pesanti.

Caratteristiche

• Struttura in alluminio pressofuso: Offre elevata resistenza alla corrosione e robustezza strutturale in atmosfere marine e petrolchimiche.
• Regolazione della sonda esterna: Consente ai tecnici sul campo di regolare o sostituire il sensore di prossimità senza arrestare i macchinari né esporre l'interno dell'alloggiamento alla contaminazione.
• Connessioni conduit NPT: Semplificano l'integrazione con i sistemi conduit industriali standard, garantendo un percorso elettrico sigillato e a tenuta di vapori.
• Grado di protezione ambientale: Progettato per fornire protezione contro l'ingresso di polvere, sporco e getti d'acqua quando adeguatamente sigillato.

Applicazioni

• Turbine a vapore e a gas: Montaggio sicuro delle sonde per le vibrazioni radiali e la posizione assiale.
• Generatori idroelettrici: Sistemi di monitoraggio delle vibrazioni dell'albero e dell'allineamento assoluto.
• Compressori centrifughi: Protezione dei punti di monitoraggio principali sui cuscinetti degli alberi ad alta velocità.
• Riduttori industriali: Installazione sicura delle sonde in ambienti con olio ad alta temperatura e forti vibrazioni.

Tabella delle specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'alloggiamento della serie 21000 supporta diverse configurazioni di sonde, inclusi i modelli 3300 XL da 8mm e 5mm. Quando si sostituisce una versione precedente di questo gruppo, verificare che la profondità del manicotto (-041 in questo codice specifico) corrisponda alla lunghezza di inserimento della custodia esistente, per evitare sia il contatto meccanico con l'albero target sia un traferro del sensore fuori intervallo.

Problemi applicativi e note ingegneristiche

L'accumulo di umidità è un problema comune in ambienti umidi, costieri o soggetti a forte condensa. Se il percorso del conduit non è installato con un anello di drenaggio nel punto più basso (gamba di gocciolamento), l'acqua può accumularsi all'interno dell'alloggiamento, causando il guasto prematuro del collegamento tra la sonda e il cavo di estensione. Assicurarsi che tutti i giunti filettati siano adeguatamente sigillati con sigillante per filetti di grado industriale, per mantenere la classificazione NEMA 4X.

Suggerimenti per la messa in servizio e il cablaggio

Prima di completare l'installazione fisica, assicurarsi che il cavo interno della sonda disponga di un anello di servizio. Questo anello evita sollecitazioni sul connettore coassiale quando la sonda viene regolata all'interno del manicotto. Utilizzare uno strumento elettrico per la misurazione del traferro oppure monitorare l'uscita di tensione CC del trasduttore (ad es., traferro nominale di -10 VCC per 3300 XL 8mm) durante il serraggio del dado di bloccaggio, per evitare che si discosti dalla calibrazione target.
