Descrizione

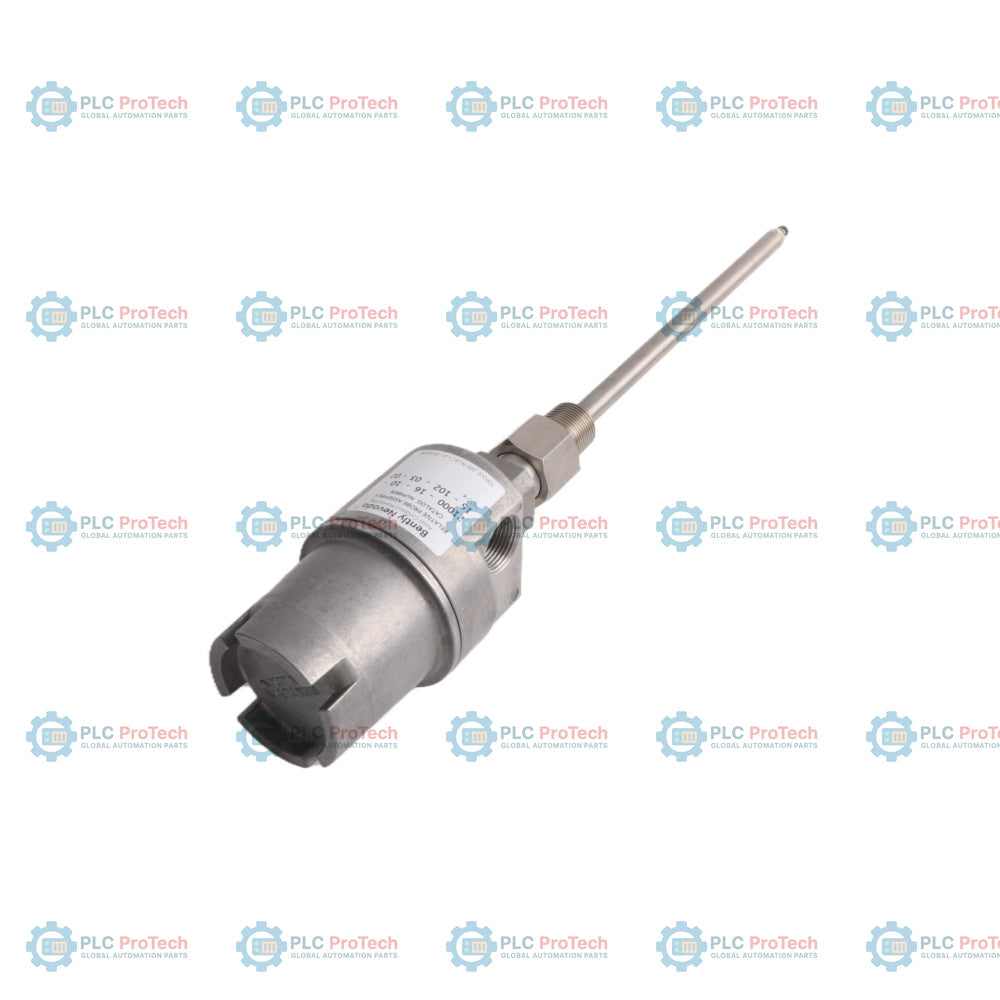

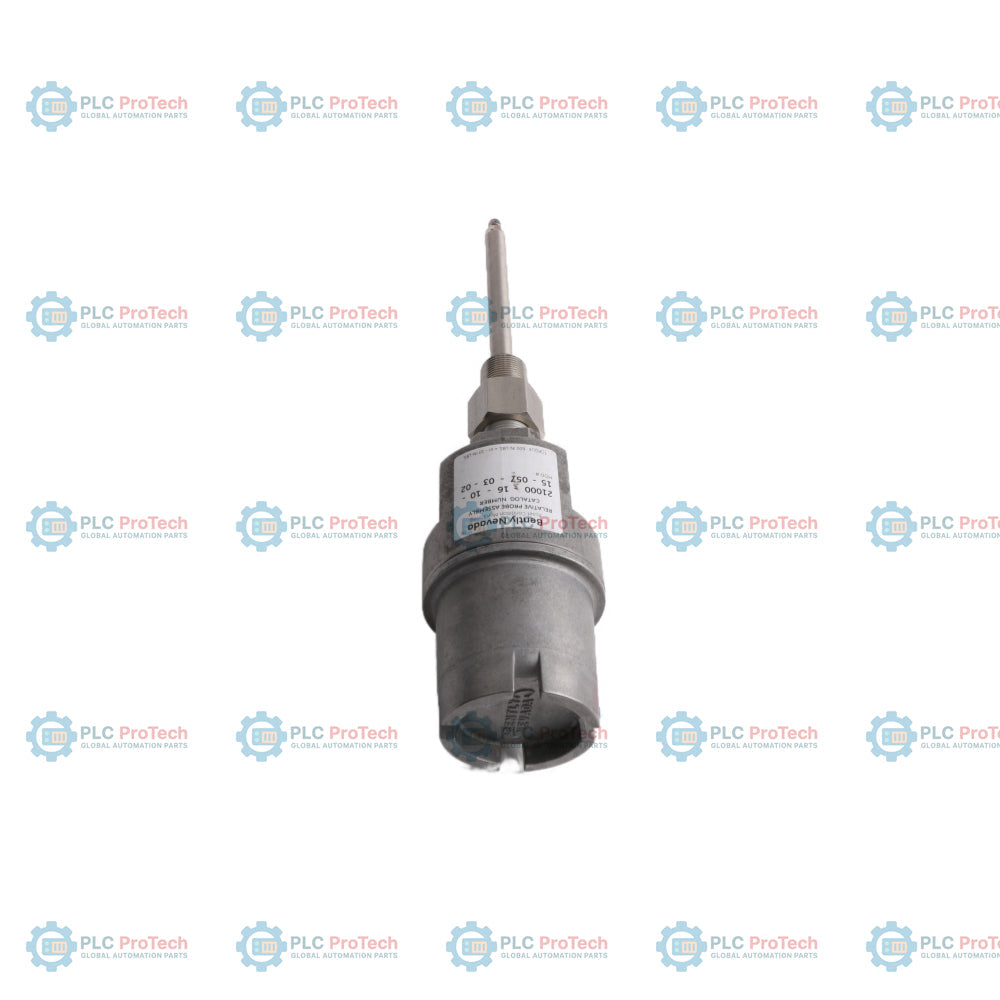

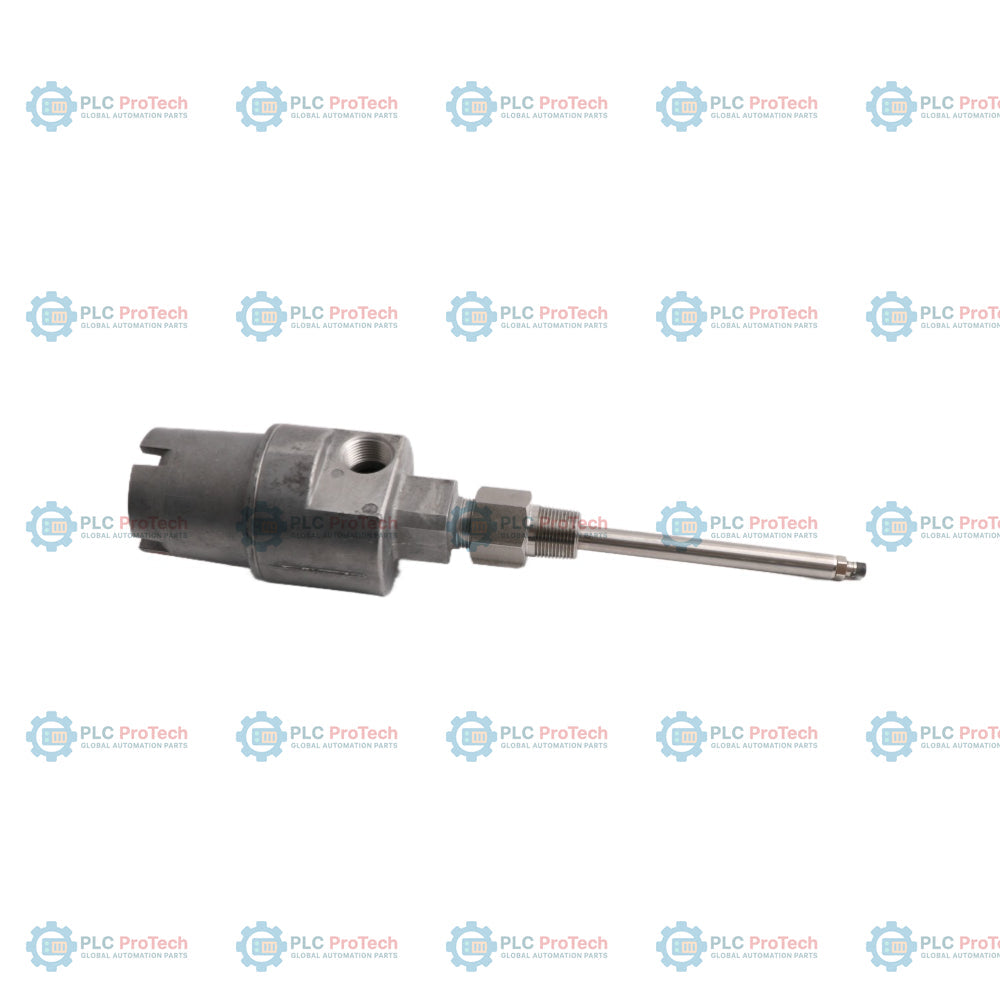

Il modello 21000-34-05-15-056-04-02 è un gruppo alloggiamento in alluminio per sonda di prossimità, progettato per il montaggio esterno dei trasduttori di prossimità. Questa configurazione specifica include una sonda 3300 XL da 8 mm con protezione del connettore e approvazioni selezionabili per aree pericolose (opzione 34), un cavo della sonda lungo 0,5 m (opzione 05), un adattatore distanziatore da 1,5 in (opzione 15), una lunghezza di penetrazione della sonda di 5,6 in (opzione 056), raccordi per conduit costituiti da un tappo 3/4-14 NPT (opzione 04) e una filettatura di montaggio 3/4-14 NPT (opzione 02).

Questo gruppo interamente metallico fornisce un involucro sicuro, protetto dagli agenti ambientali e antideflagrante per le sonde di prossimità della serie 3300. Garantisce una misurazione accurata delle vibrazioni dell’albero e della posizione assiale mantenendo un allineamento preciso della distanza della sonda. Conforme agli standard API 670, questo alloggiamento è adatto ad ambienti industriali impegnativi, tra cui la generazione di energia, la lavorazione petrolchimica e il monitoraggio di macchinari rotanti.

Caratteristiche

• Configurazione opzione 34: Include una sonda 3300 XL da 8 mm con protezione del connettore e approvazioni selezionabili per aree pericolose.
• Corpo in alluminio: Struttura leggera ma resistente per la protezione di apparecchiature fisse.
• Cavo della sonda: Lunghezza del cavo di 0,5 m, ottimizzata per i collegamenti standard tra alloggiamento e morsettiera.
• Adattatore distanziatore: Lunghezza di 1,5 in (38 mm) per una corretta distanza di installazione della sonda.
• Montaggio: Collegamento filettato 3/4-14 NPT con raccordo a tappo per un’installazione sicura.
• Classificazione antideflagrante: Progettato per soddisfare i requisiti CSA per installazioni in aree pericolose.

Applicazioni

• Installazione esterna di sonde di prossimità su macchinari rotanti pesanti.
• Protezione di macchinari critici in cui è necessaria la schermatura ambientale della sonda e del cavo.
• Ambienti pericolosi che richiedono involucri certificati antideflagranti (nei casi in cui si applichino i requisiti CSA).
• Applicazioni che richiedono la conformità agli standard API 670 per il monitoraggio delle vibrazioni e della posizione dei macchinari.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Assicurarsi che l’alloggiamento sia fissato saldamente alla carcassa della macchina utilizzando la filettatura 3/4-14 NPT specificata. Durante l’installazione di sonde con lunghezze di penetrazione definite, verificare le impostazioni della distanza per mantenere gli intervalli di misurazione lineari. Per lunghezze superiori a 300 mm (12 in), è necessario un supporto ausiliario del manicotto per ridurre al minimo la risonanza indotta dalle vibrazioni. Instradare sempre i cavi attraverso le porte del conduit utilizzando guarnizioni adeguate, così da mantenere la classificazione antideflagrante del gruppo.

Conformità e certificazioni

Gli alloggiamenti della serie 21000 sono certificati da CSA per applicazioni antideflagranti in Classe I, Divisioni 1 e 2, Gruppi C e D, e Classe II, Divisioni 1 e 2, Gruppi E, F e G. Sono pienamente conformi allo standard 670 dell’American Petroleum Institute (API).
