Descrizione

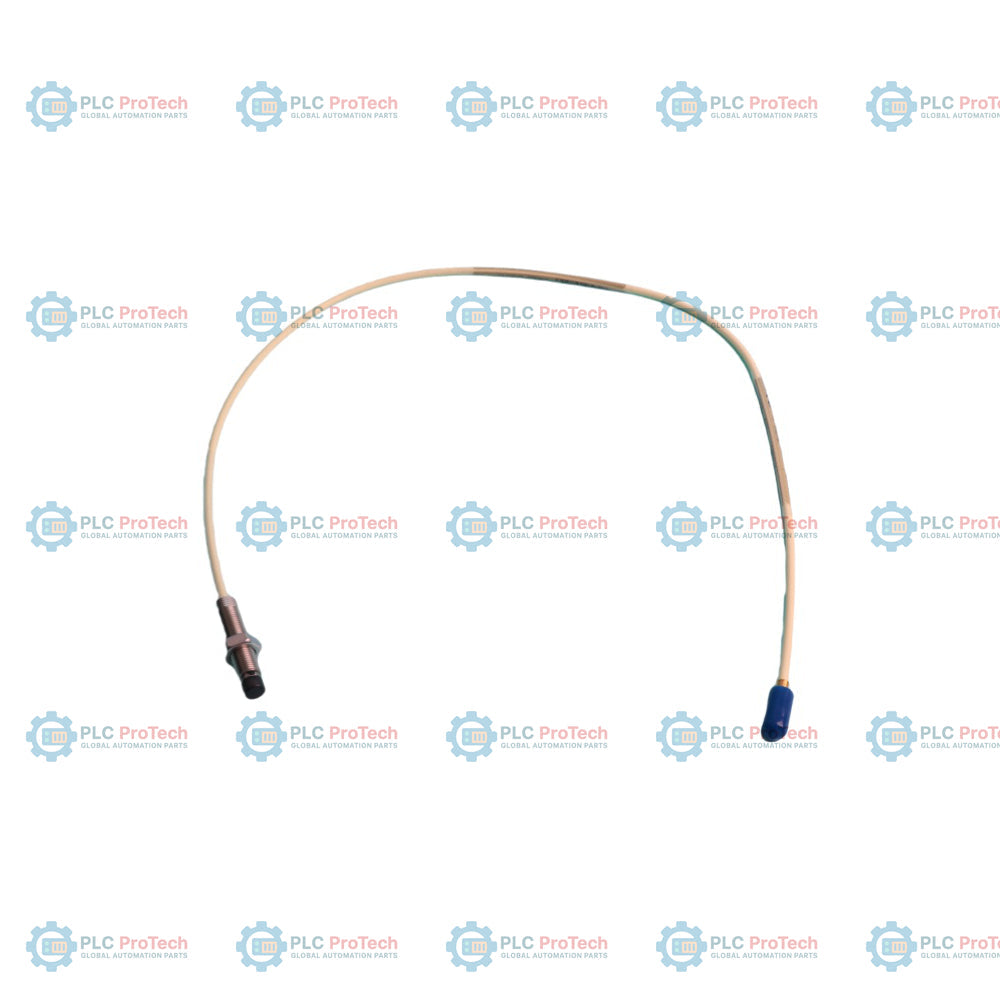

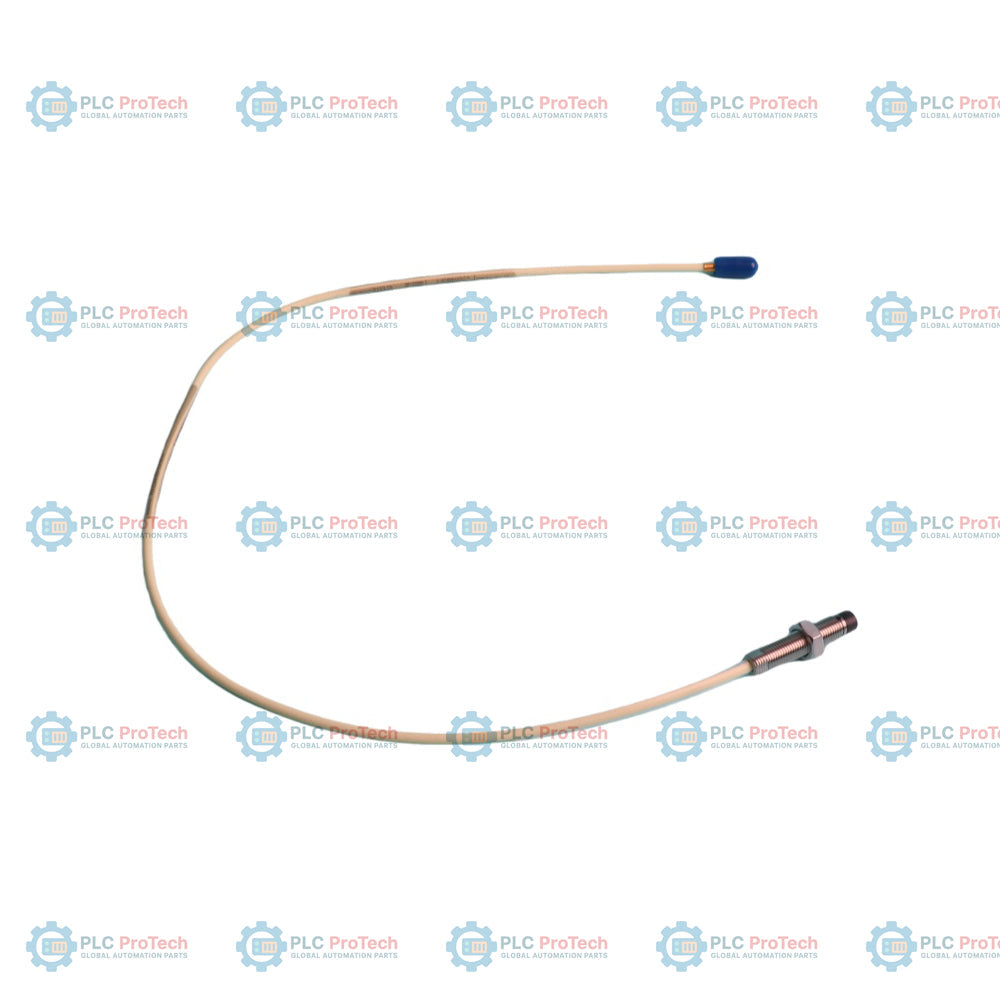

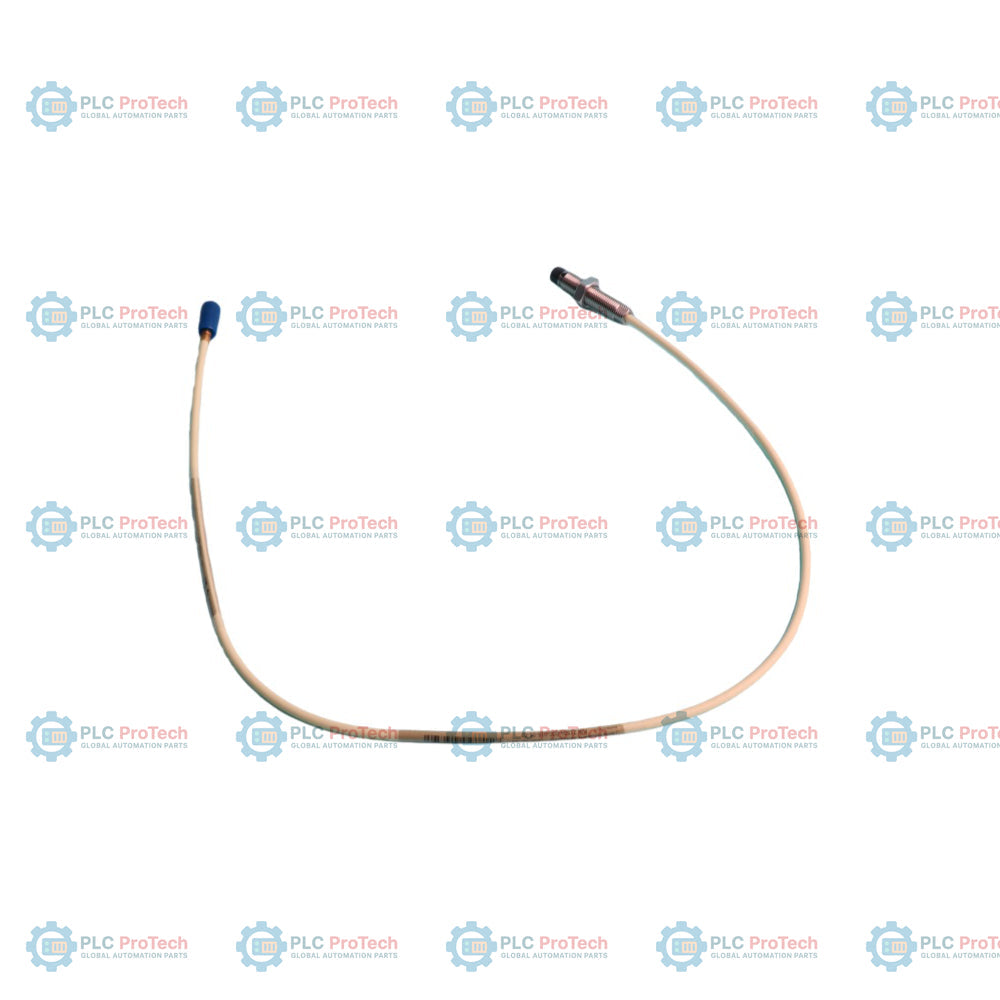

21504-00-32-10-02: Sonda di prossimità con montaggio standard da 8 mm della serie 7200, con lunghezza non filettata di 0,0 pollice (Opzione 00), lunghezza del corpo di 3,2 pollici (Opzione 32), lunghezza totale del cavo di 1,0 metro (Opzione 10) e connettore coassiale maschio miniaturizzato (Opzione 02). Questo trasduttore è un sensore di spostamento a correnti parassite utilizzato per misurazioni senza contatto delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti.

Nell'ambito del sistema di trasduttori di prossimità 7200, questa sonda da 8 mm funziona insieme a un sensore Proximitor compatibile e a un cavo di prolunga per fornire un intervallo lineare calibrato di 80 mil (2,0 mm). La sonda è realizzata in solfuro di polifenilene (PPS), che la rende adatta ad ambienti industriali impegnativi, tra cui turbine a vapore e a gas, compressori e centrifughe. Questa configurazione specifica presenta una filettatura 3/8-24 UNF.

Caratteristiche

• Sonda con diametro di 8 mm e filettatura 3/8-24 UNF-2A
• Opzione 00: lunghezza non filettata di 0,0 pollice (0 mm)
• Opzione 32: lunghezza del corpo di 3,2 pollici (81,3 mm)
• Opzione 10: lunghezza del cavo integrato di 1,0 metro (39 pollici)
• Opzione 02: connettore coassiale maschio miniaturizzato
• Intervallo di misurazione lineare di 80 mil (2,0 mm)
• Materiale della punta della sonda in PPS per ambienti umidi e con sostanze chimiche aggressive

Applicazioni

• Misurazioni delle vibrazioni radiali per il monitoraggio delle condizioni dei cuscinetti
• Monitoraggio della posizione della spinta assiale per rilevare l'usura dei cuscinetti
• Posizione radiale media dell'albero per l'analisi della stabilità del rotore
• Ampiezza delle vibrazioni e angolo di fase per la rappresentazione dei diagrammi polari e di Bode
• Misurazioni dell'eccentricità per il rilevamento della deformazione del rotore

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi che la sonda sia montata saldamente utilizzando il controdado in dotazione. Mantenere la distanza corretta tra sonda e target, come specificato dalla calibrazione del Proximitor (in genere a partire da 10 mil / 0,25 mm). Instradare i cavi coassiali lontano dalle linee ad alta tensione e assicurarsi che tutti i collegamenti siano ben serrati e protetti da vibrazioni eccessive. Utilizzare cavi di prolunga standard della serie Bently Nevada 7200 se i requisiti di lunghezza totale del sistema superano la lunghezza del cavo integrato.

Conformità e certificazioni

Compatibile con i requisiti API 670. Certificato da CSA, BASEEFA e FM per specifici luoghi pericolosi (consultare la scheda tecnica del prodotto L1035 per le approvazioni relative a luoghi pericolosi specifici).
