Descrizione

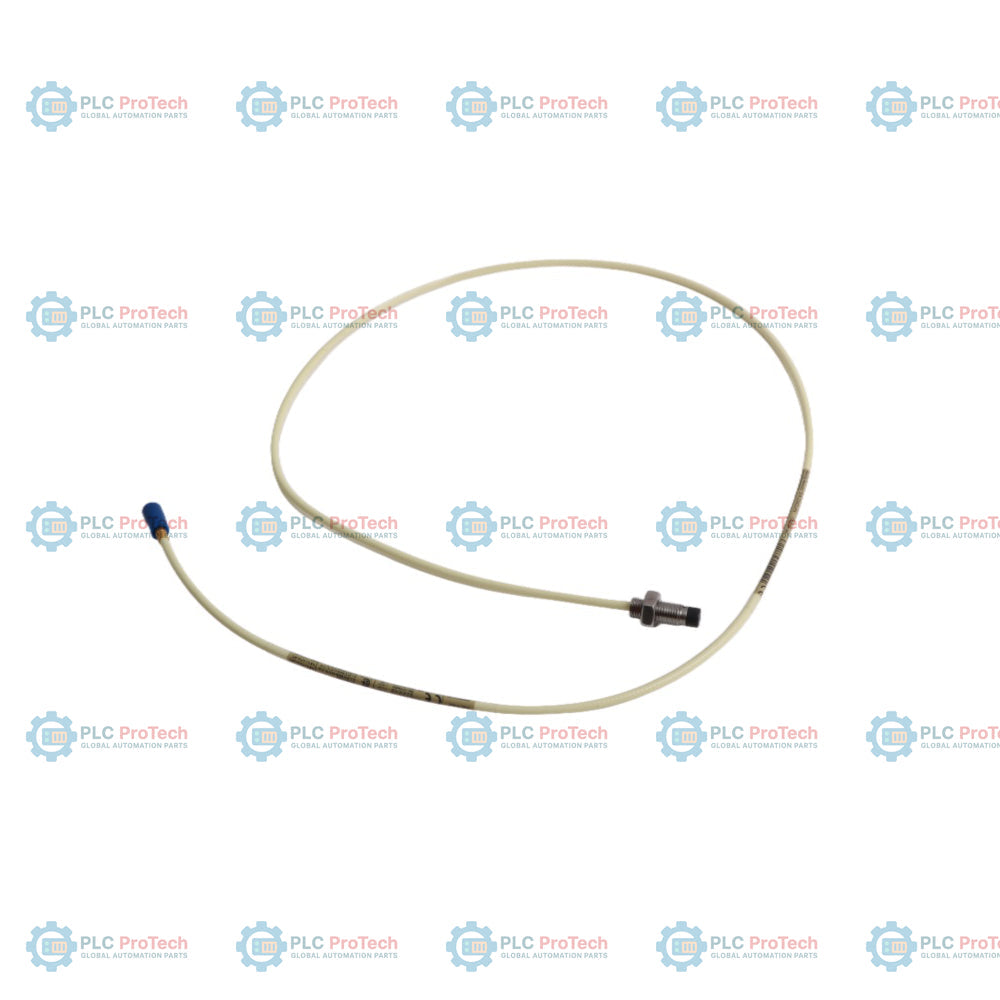

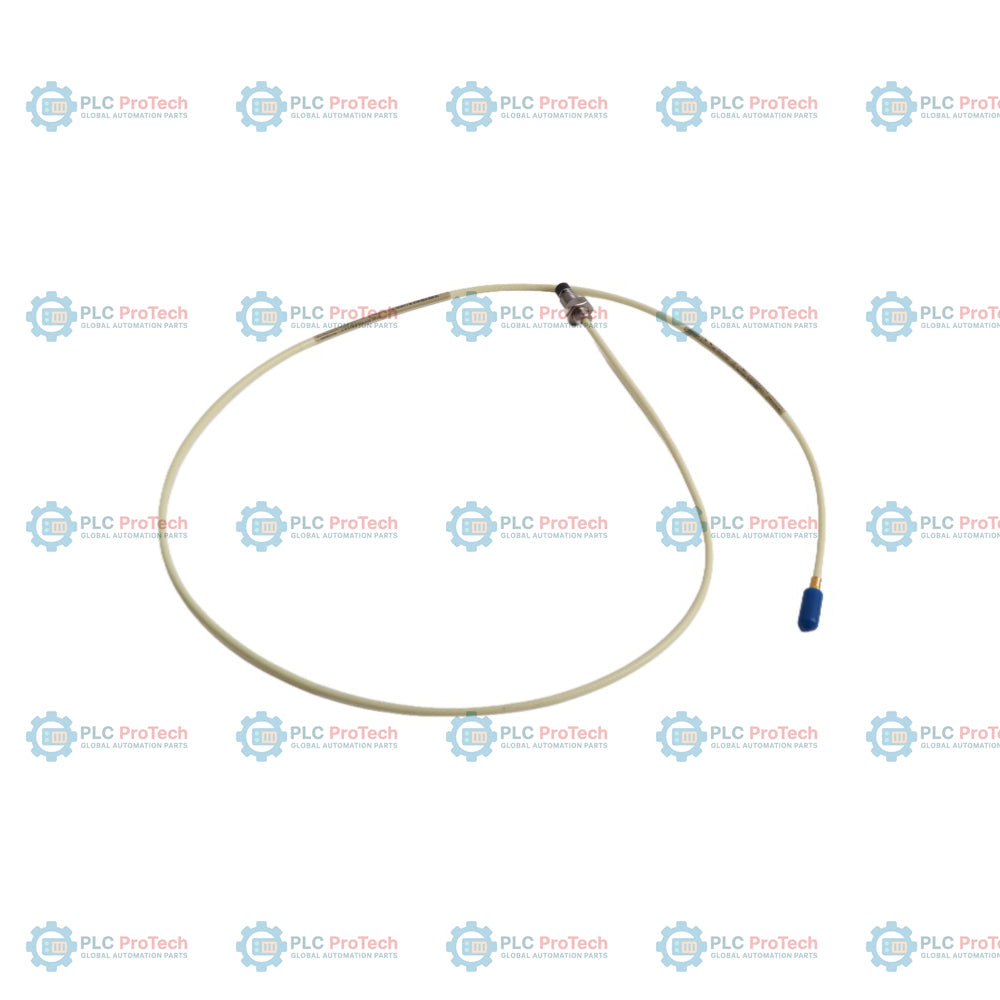

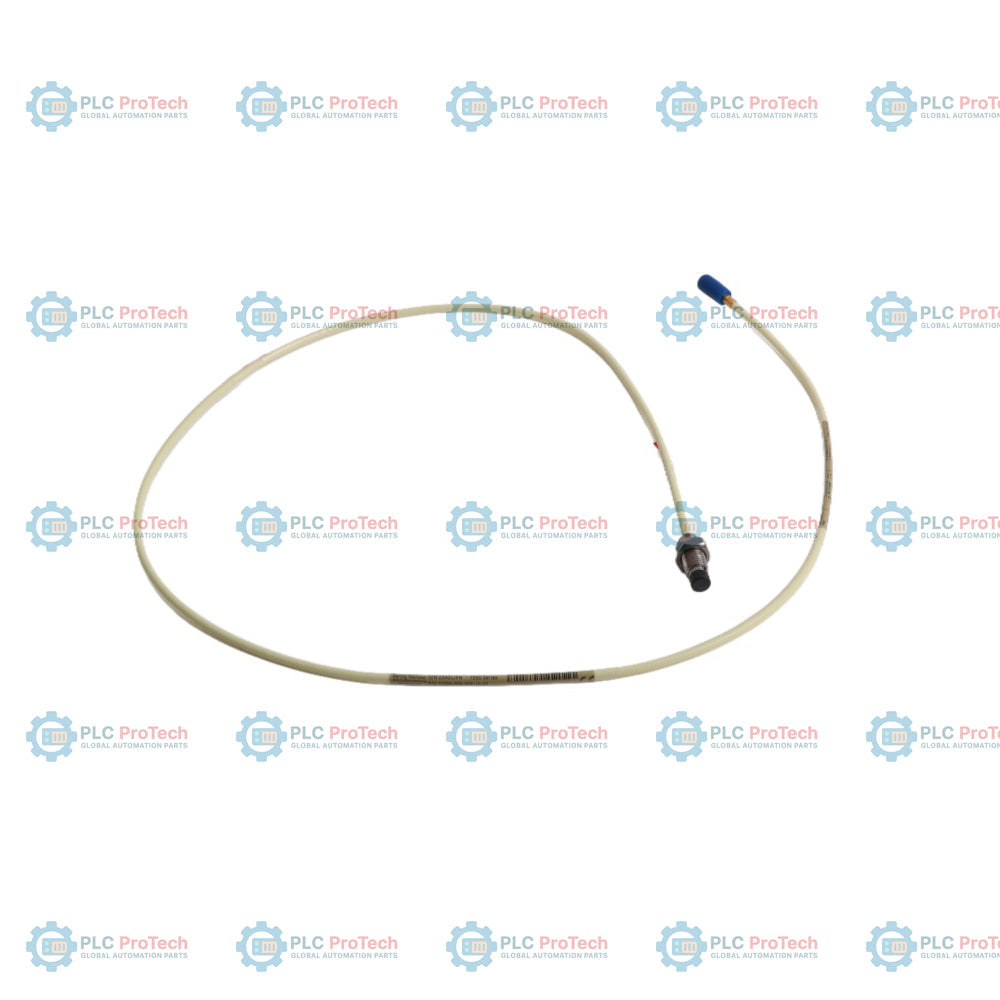

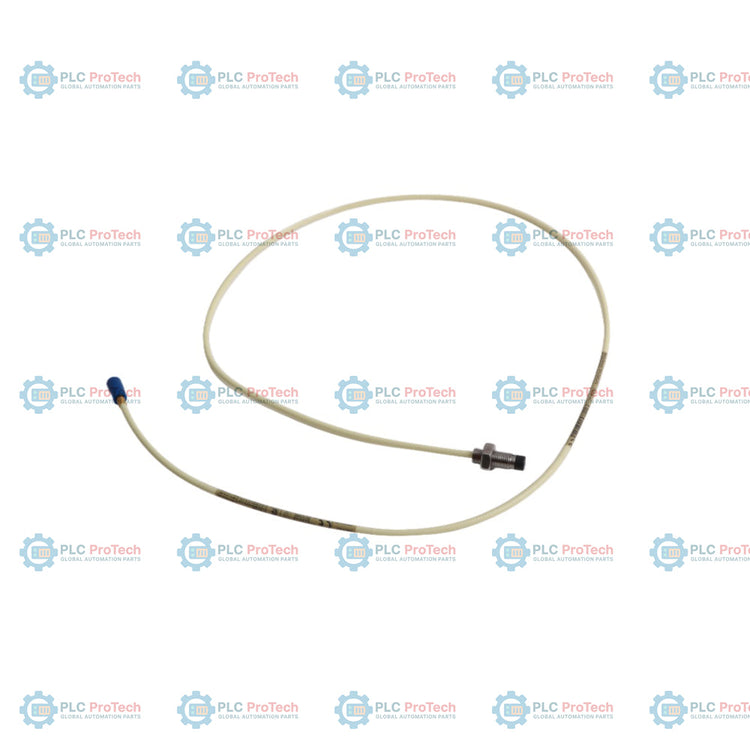

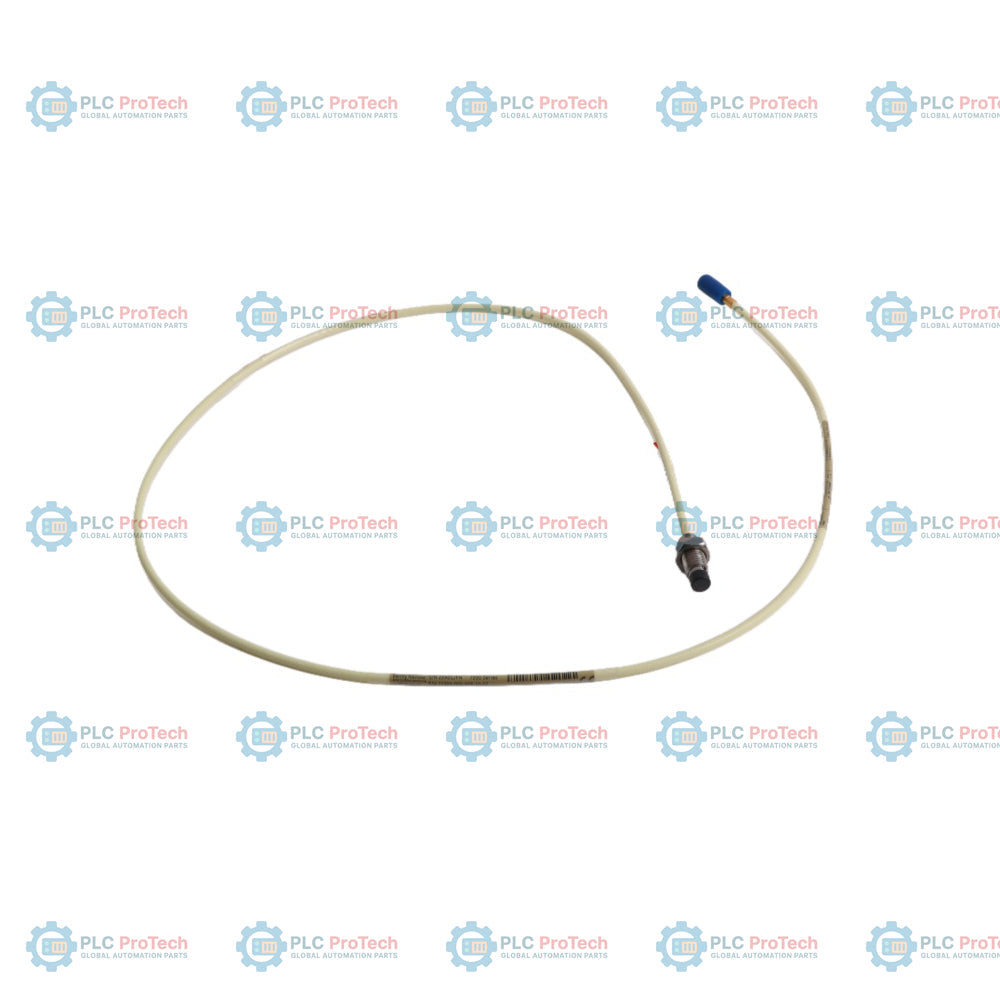

21504-000-08-10-02 è una sonda di prossimità con montaggio standard da 8 mm appartenente al sistema di trasduttori Bently Nevada serie 7200. Questa configurazione specifica presenta una filettatura 3/8-24 UNF, una lunghezza non filettata di 0,0 pollici (opzione 000), una lunghezza del corpo di 0,8 pollici (opzione 08) e un cavo coassiale integrato da 1,0 metro (opzione 10), terminato con un connettore coassiale maschio miniaturizzato (opzione 02). I sistemi di trasduttori di prossimità della serie 7200 forniscono misurazioni senza contatto, da distanza a tensione, per le distanze statiche e dinamiche tra la punta della sonda e il bersaglio. Questo sistema è progettato per applicazioni su macchinari critici, tra cui la misurazione della posizione dell'albero e delle vibrazioni su turbine a vapore e a gas, compressori, pompe, centrifughe e motori elettrici. La sonda utilizza il principio delle correnti parassite: il sensore Proximitor genera un segnale a radiofrequenza che attraversa la punta della sonda e genera correnti parassite sulla superficie del bersaglio. Il segnale risultante viene condizionato per una visualizzazione lineare sulle apparecchiature di monitoraggio, supportando requisiti quali la vibrazione radiale per la valutazione delle condizioni dei cuscinetti, la posizione della spinta assiale e l'eccentricità del rotore.

Caratteristiche

• Punta da 8 mm di diametro realizzata in solfuro di polifenilene (PPS), adatta ad ambienti difficili e chimici
• Filettatura del corpo 3/8-24 UNF-2A per il montaggio standard
• Cavo coassiale integrato da 1,0 metro per il collegamento al sistema
• Connettore coassiale maschio miniaturizzato incluso
• Compatibile con i sensori Proximitor della serie 7200 e con i sistemi di monitoraggio 3300/9000
• Campo di misurazione lineare di 80 mil (2,0 mm)
• Progettata per la misurazione delle vibrazioni dell'albero e della posizione assiale

Applicazioni

• Misurazione delle vibrazioni radiali per il monitoraggio delle condizioni dei cuscinetti, dello sbilanciamento del rotore e del disallineamento
• Misurazione della posizione della spinta assiale per monitorare l'usura dei cuscinetti
• Posizione radiale media dell'albero per l'analisi della stabilità del rotore
• Rappresentazione dell'ampiezza delle vibrazioni e dell'angolo di fase per formati diagnostici (polare e Bode)
• Misurazione dell'eccentricità per il monitoraggio della deformazione del rotore

Informazioni per l'ordine

Opzione	Codice per questo SKU	Descrizione
Codice prodotto ordinabile	21504-000-08-10-02	Sonda da 8 mm con montaggio standard
A - Lunghezza non filettata	000	0,0 pollici
B - Lunghezza del corpo	08	0,8 pollici
C - Lunghezza totale del cavo	10	1,0 metro
D - Connettore	02	Con connettore coassiale maschio miniaturizzato

Specifiche tecniche

Produttore	Bently Nevada
Codice prodotto	21504-000-08-10-02
Serie	7200
Diametro della sonda	8 mm
Filettatura del corpo	3/8-24 UNF-2A
Campo calibrato	80 mil (2,0 mm)
Fattore di scala	200 mV/mil (7,87 V/mm)
Risposta in frequenza	Da 0 Hz a 10 kHz
Temperatura di esercizio	Da -30 °C a +177 °C (da -30 °F a +350 °F)
Peso del sistema	0,59 kg (1,3 lb)

Linee guida per l'installazione

Assicurarsi che la sonda sia installata mantenendo una distanza adeguata dalla superficie del bersaglio, così da garantire il campo di misurazione lineare. La sonda deve essere fissata utilizzando il controdado fornito, per evitare che si allenti a causa delle vibrazioni della macchina. Verificare il percorso del cavo per evitare pieghe accentuate o sollecitazioni meccaniche sul connettore coassiale. Assicurarsi che la sonda e il cavo di prolunga, se applicabile, abbiano lunghezza e codici prodotto corrispondenti, così da mantenere l'accuratezza della calibrazione del sistema. Le pratiche di messa a terra e schermatura devono seguire le procedure standard per la strumentazione industriale, al fine di prevenire disturbi del segnale.

Conformità e certificazioni

I sistemi di trasduttori della serie 7200 sono generalmente compatibili con i requisiti API 670. Consultare la documentazione specifica per aree pericolose se l'applicazione richiede certificazioni FM, CSA o altre certificazioni regionali.
