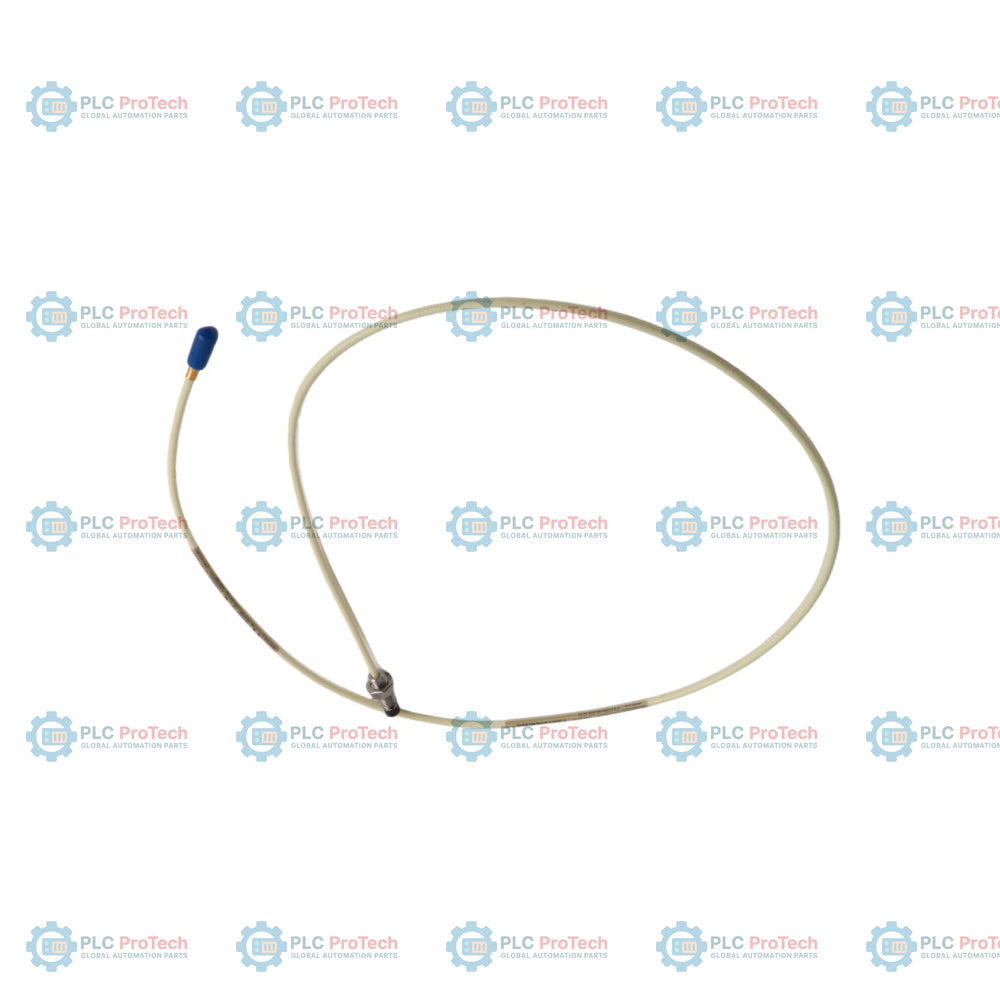

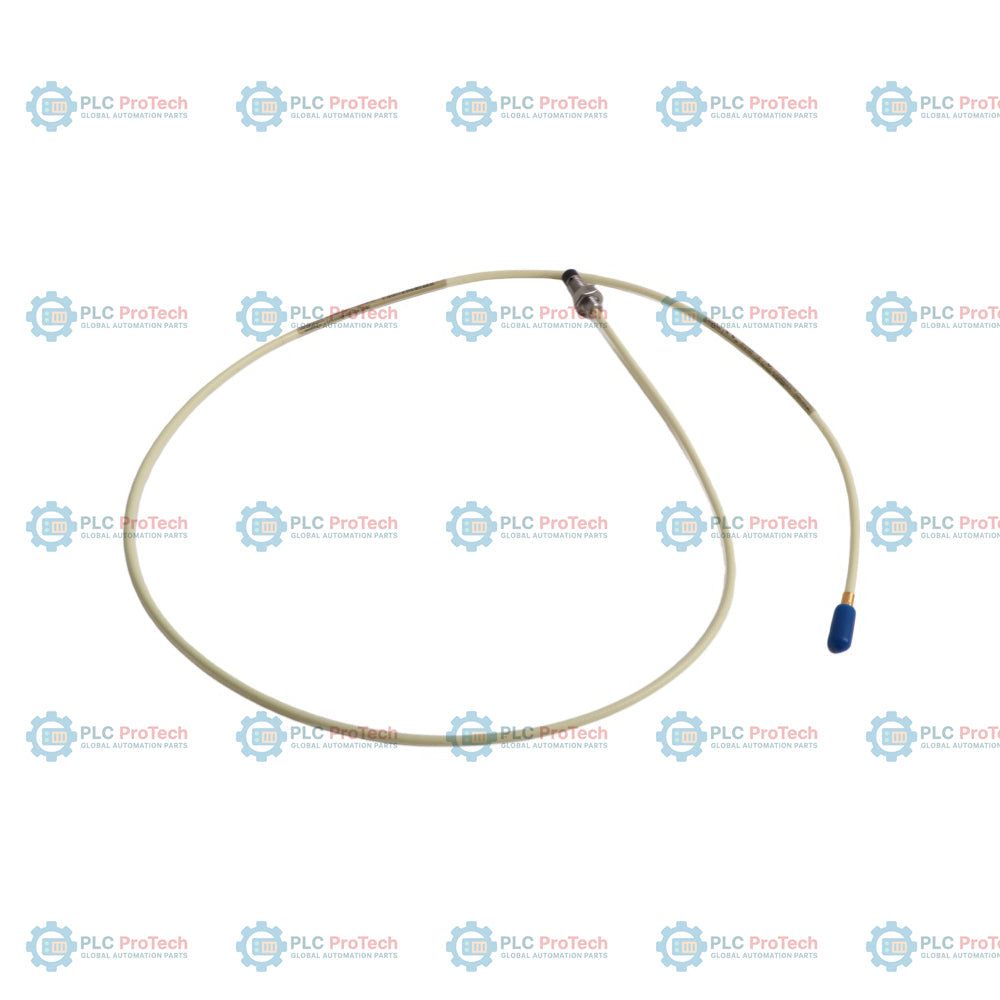

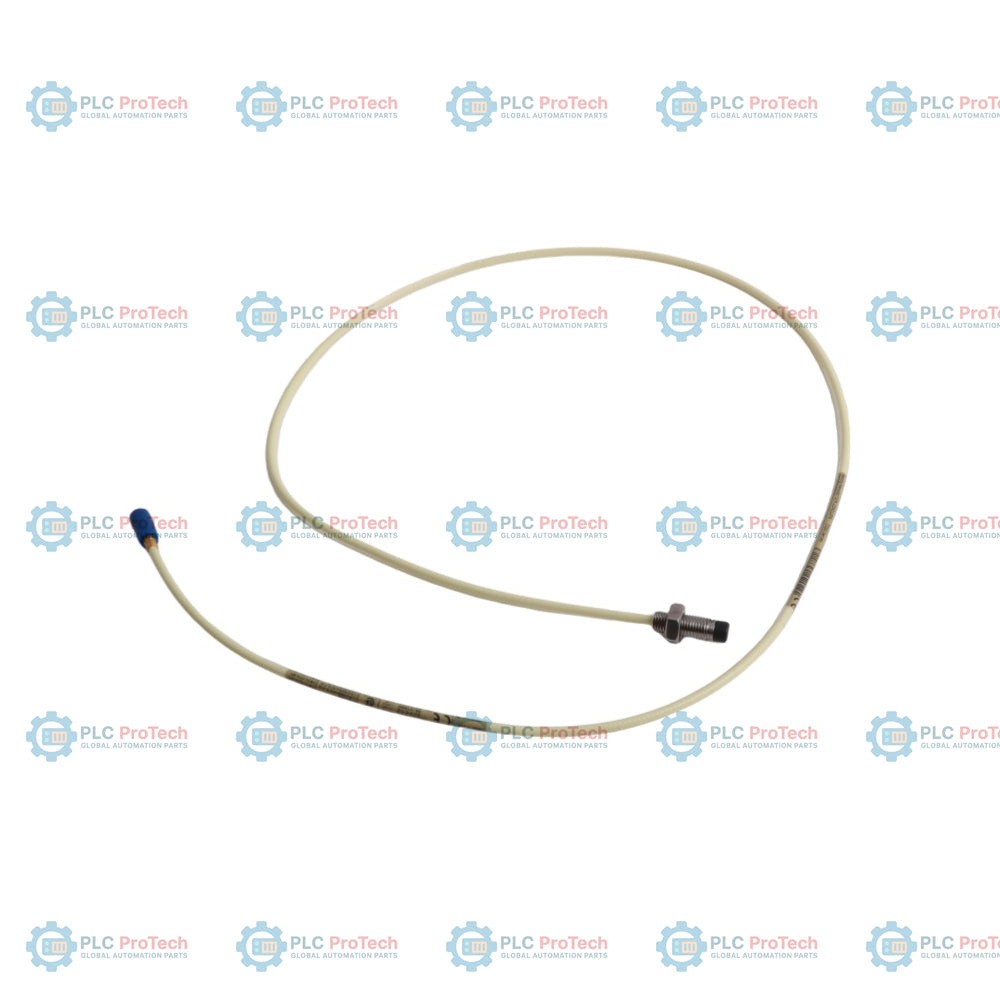

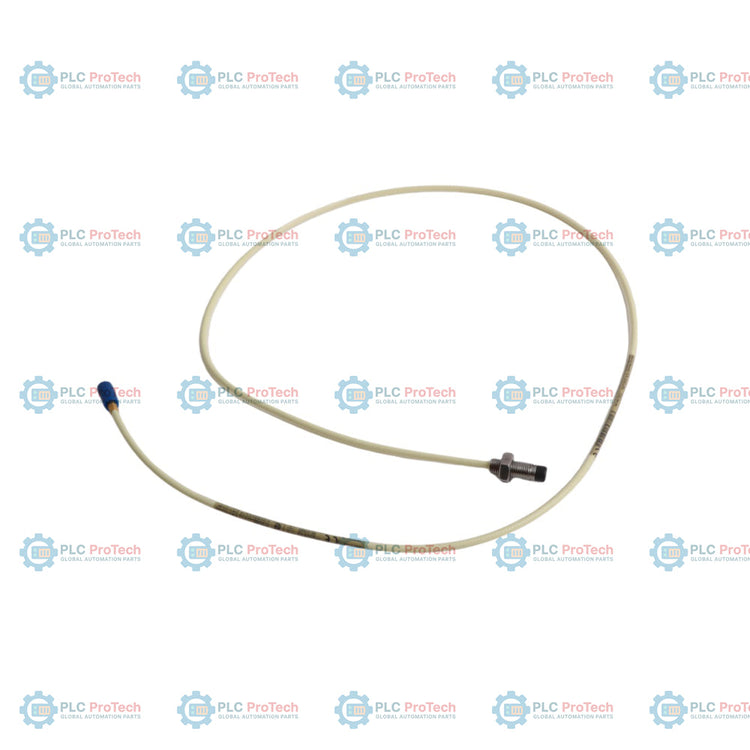

Bently Nevada 21504-12-28-10-02 Serie 7200 Sonda di prossimità con montaggio standard da 8 mm

Descrizione

21504-12-28-10-02 specifica questa configurazione della sonda di prossimità standard da 8 mm con montaggio serie 7200, dotata di filettatura 3/8-24 UNF-2A, lunghezza non filettata di 1,2 pollici, lunghezza complessiva del corpo di 2,8 pollici, cavo coassiale integrato da 1,0 metri e connettore coassiale maschio miniaturizzato.

A differenza della serie di sonde corazzate 21505, questo modello 21504 non presenta una corazzatura del cavo in acciaio inossidabile, risultando quindi adatto all'instradamento all'interno di guaine o involucri protettivi per macchinari, dove il rischio di abrasione meccanica è minimo. Inoltre, la lunghezza non filettata di 1,2 pollici (opzione 12), combinata con la lunghezza del corpo di 2,8 pollici (opzione 28), lascia una lunghezza filettata di 1,6 pollici per la regolazione della profondità della staffa, consentendo una corretta calibrazione della distanza dalla superficie target.

Caratteristiche

• Punta da 8 mm di diametro realizzata in plastica di solfuro di polifenilene (PPS), per resistere ad ambienti aggressivi, umidi o chimici.
• Configurazione con filettatura inglese 3/8-24 UNF-2A per robuste installazioni con montaggio standard.
• Lunghezza non filettata di 1,2 pollici (30,5 mm) (opzione 12) per adattarsi a specifiche profondità degli incavi delle staffe.
• Lunghezza complessiva del corpo di 2,8 pollici (71,1 mm) (opzione 28), con 1,6 pollici di corpo filettato.
• Lunghezza del cavo coassiale integrato da 1,0 metri (39 pollici) e 95 ohm (opzione 10) per il collegamento diretto a un cavo di prolunga.
• Connettore coassiale maschio miniaturizzato (opzione 02) progettato per la trasmissione di segnali a bassa impedenza.
• Design non corazzato per installazioni in cui è già prevista la protezione mediante guaina esterna.

Applicazioni

• Misurazione delle vibrazioni radiali dell'albero per valutare le condizioni del cuscinetto a film fluido, lo squilibrio del rotore e il disallineamento.
• Monitoraggio della posizione assiale dell'albero per rilevare l'usura del cuscinetto reggispinta o un potenziale guasto della macchina.
• Determinazione della posizione radiale media dell'albero per indicare l'angolo di assetto e la stabilità del rotore.
• Acquisizione dell'ampiezza e dell'angolo di fase delle vibrazioni per i grafici diagnostici polari e di Bode.
• Misurazione dell'eccentricità del rotore per valutare la curvatura dell'albero prima dell'avvio della macchina.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Questa sonda di prossimità è dotata di un cavo coassiale integrato da 1,0 metri e 95 ohm, terminato con un connettore coassiale maschio miniaturizzato. Si collega direttamente a un cavo di prolunga della serie 7200 per ottenere una lunghezza complessiva del sistema, fino al sensore Proximitor, di 5 o 9 metri.

Linee guida per l'installazione

• Assicurarsi che la lunghezza non filettata (1,2 pollici) sia inferiore di almeno 0,8 pollici rispetto alla lunghezza complessiva dell'involucro (2,8 pollici). Questa configurazione fornisce una lunghezza filettata di 1,6 pollici, conforme al requisito di spazio libero.
• Utilizzare un dado di bloccaggio con filettatura standard per fissare in posizione la sonda con montaggio standard una volta regolata la distanza finale.
• Regolare la distanza al centro dell'intervallo lineare calibrato, in genere 50 mil o 1,27 mm, per ottenere una misurazione ottimale delle vibrazioni e della posizione.
• Assicurarsi che i punti di connessione siano puliti e asciutti. Utilizzare guaine protettive nei punti in cui le connessioni sono esposte a fluidi industriali.
• Non superare il raggio minimo di curvatura del cavo coassiale durante l'instradamento.

Conformità e certificazioni

La maggior parte dei trasduttori di prossimità Bently Nevada della serie 7200 è certificata dai principali enti normativi, tra cui CSA, BASEEFA e FM, per l'uso in ambienti pericolosi. Per schemi elettrici dettagliati di installazione e parametri di sicurezza intrinseca, consultare la documentazione ufficiale Bently Nevada sui sistemi per aree pericolose.
