Descrizione

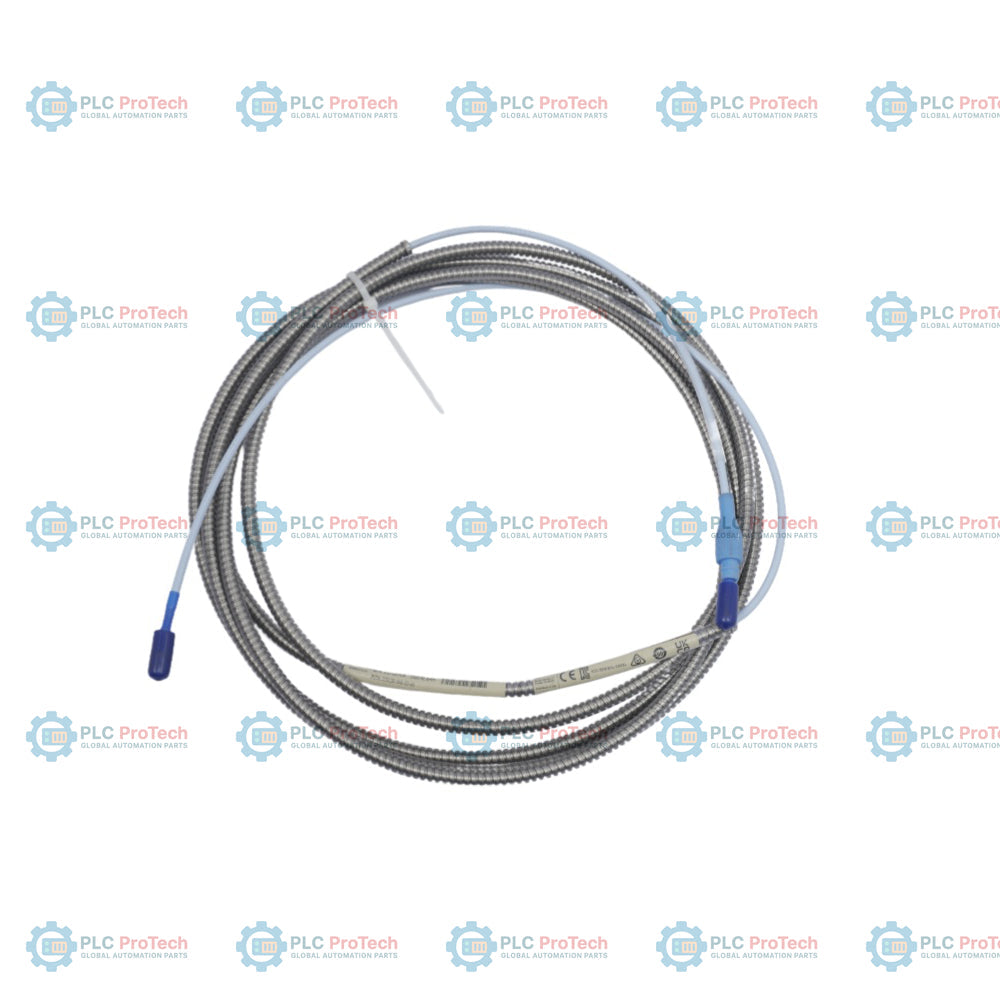

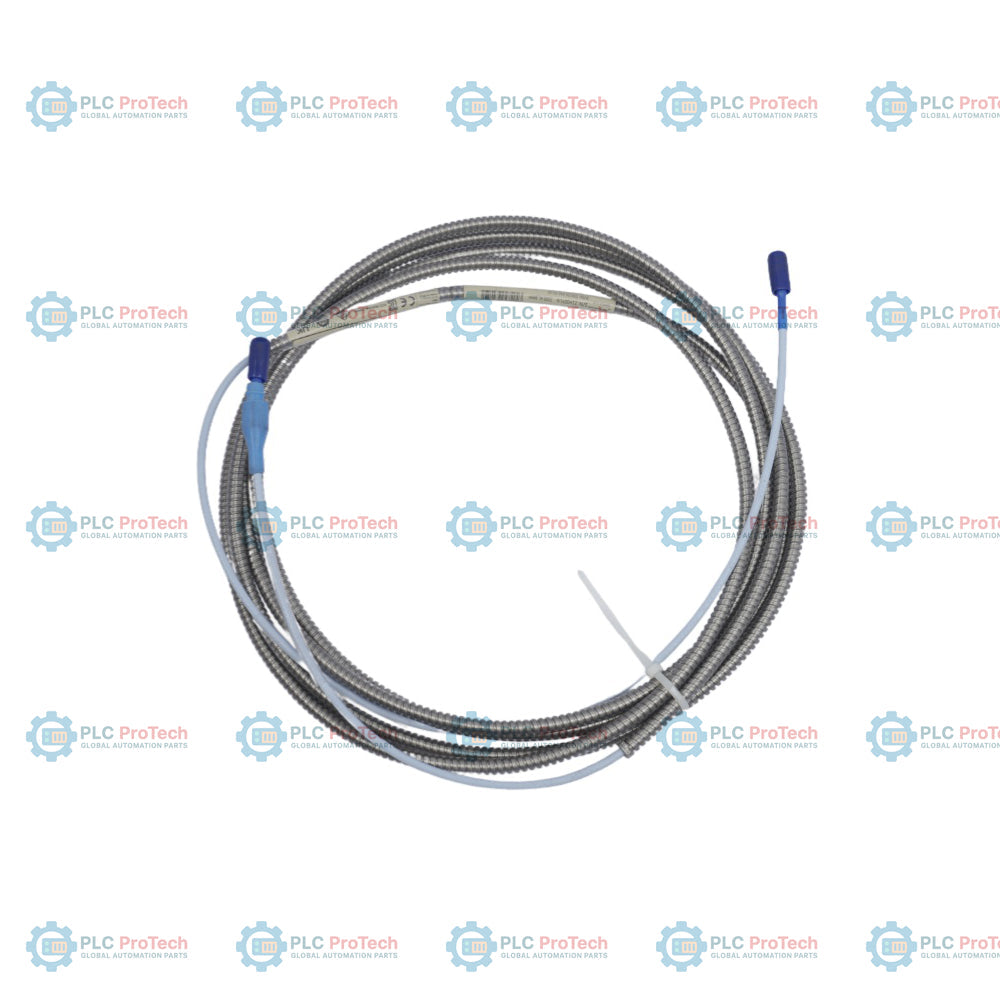

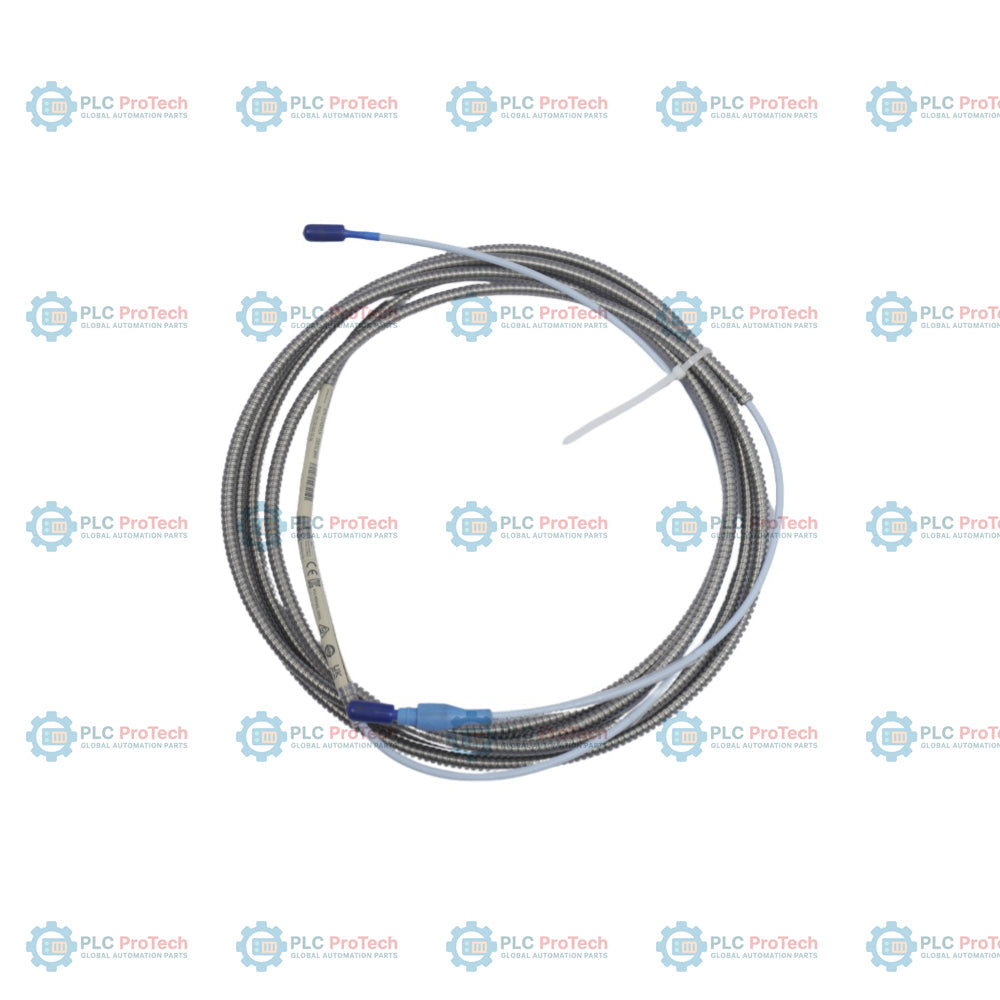

330130-040-03-CN: cavo di prolunga standard 3300 XL, con opzione 040 per una lunghezza del cavo di 4,0 m, opzione 03 per l’armatura in acciaio inossidabile con protezione del connettore e suffisso -CN per l’approvazione delle aree pericolose in Cina (NEPSI, CCC). Questo cavo fornisce il percorso di connessione essenziale tra la sonda di prossimità da 8 mm 3300 XL e il sensore Proximitor 3300 XL, trasmettendo i segnali ad alta frequenza delle correnti parassite con perdite o interferenze minime.

A differenza delle configurazioni standard non corazzate, come l’opzione 00 o l’opzione 02, l’opzione 03 aggiunge una guaina corazzata in acciaio inossidabile rivestita in FEP per proteggere i conduttori triassiali interni da danni meccanici, schiacciamento e rischi di taglio. Inoltre, mentre le configurazioni standard dell’opzione 05 forniscono approvazioni generali degli enti ATEX e IECEx, il suffisso -CN specifica le certificazioni NEPSI e CCC richieste per installazioni petrolchimiche, di raffineria e di generazione elettrica operanti in Cina.

Caratteristiche

• Lunghezza dell’opzione 040: lunghezza totale di 4,0 metri (13,1 piedi), progettata per bilanciare la lunghezza complessiva del sistema trasduttore.
• Costruzione dell’opzione 03: armatura a spirale in acciaio inossidabile rivestita con isolamento in FEP, abbinata a una protezione del connettore in fluorosilicone.
• Connettori ClickLoc: connessioni in ottone resistenti alla corrosione e placcate in oro, serrabili a mano senza utensili.
• -Pacchetto di certificazione CN: documentazione completa di conformità ai sensi dei quadri di protezione dalle esplosioni NEPSI e CCC.
• Valore nominale dell’impedenza: adattamento dell’impedenza nominale di 75 ohm del sistema triassiale alle sonde da 8 mm 3300 XL e ai sensori Proximitor.

Applicazioni

• Monitoraggio delle vibrazioni dell’albero nelle turbine a vapore e a gas.
• Rilevamento della posizione assiale nei compressori centrifughi industriali.
• Monitoraggio della velocità di rotazione e del riferimento di fase (keyphasor) nei grandi motori industriali.
• Sistemi diagnostici per le vibrazioni degli involucri di pompe e ventilatori per impieghi gravosi.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

• Mantenere i collegamenti puliti e asciutti. Evitare di serrare eccessivamente; i connettori ClickLoc richiedono esclusivamente un serraggio manuale (i connettori emetteranno un «clic» quando sono serrati).
• Mantenere un raggio di curvatura minimo di 50.8 mm (2.0 pollici) per il cavo armato, per evitare danni al rivestimento in FEP e alla guaina in acciaio inossidabile.
• Far passare i cavi di prolunga attraverso una guaina protettiva se è richiesto un ulteriore isolamento meccanico al di fuori dell'armatura preinstallata.
• Sigillare i collegamenti esterni utilizzando il manicotto protettivo del connettore per proteggere il collegamento dai fluidi della macchina e dall'umidità.

Conformità e certificazioni

• NEPSI: Certificazione per aree pericolose Zona 0/1/2 (Ex ia IIC T4...T1 Ga/Gb)
• CCC: Certificazione obbligatoria cinese (protezione antideflagrante)
• RoHS: Conforme alle restrizioni sui materiali per gli ambienti industriali standard
