Descrizione

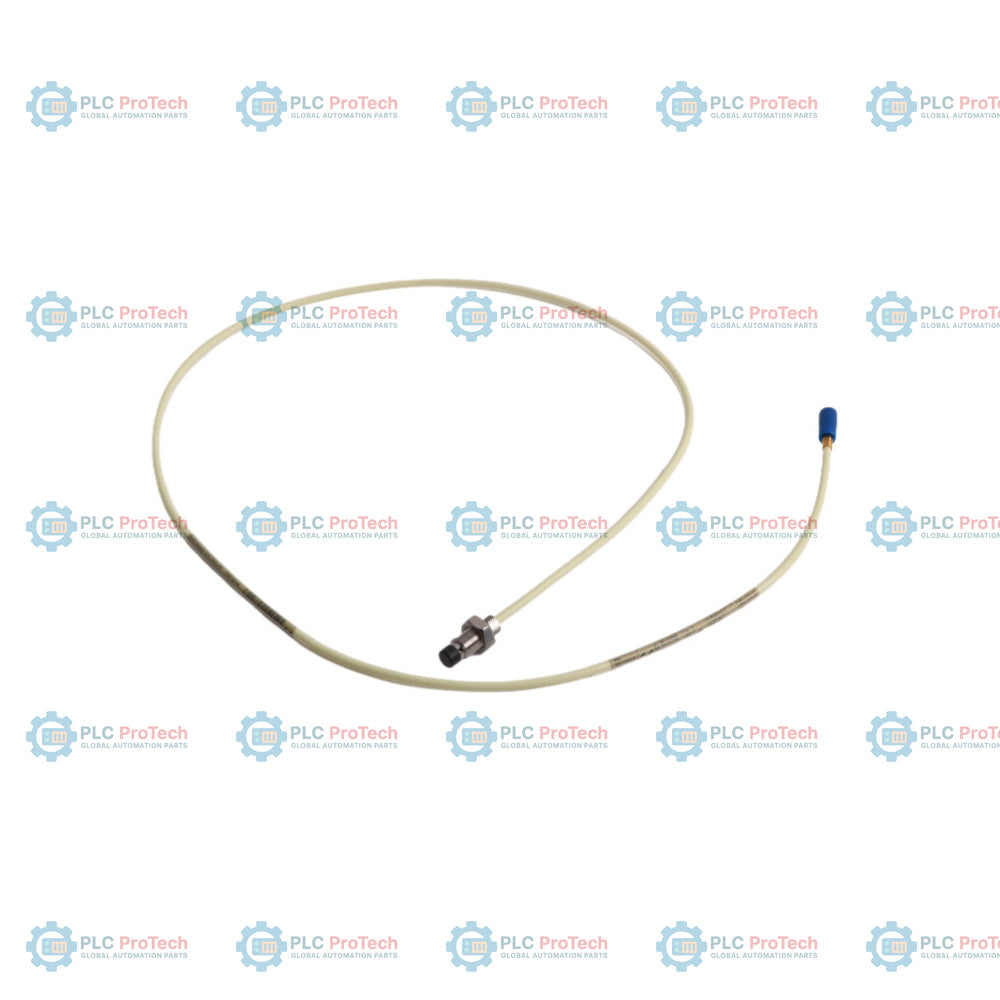

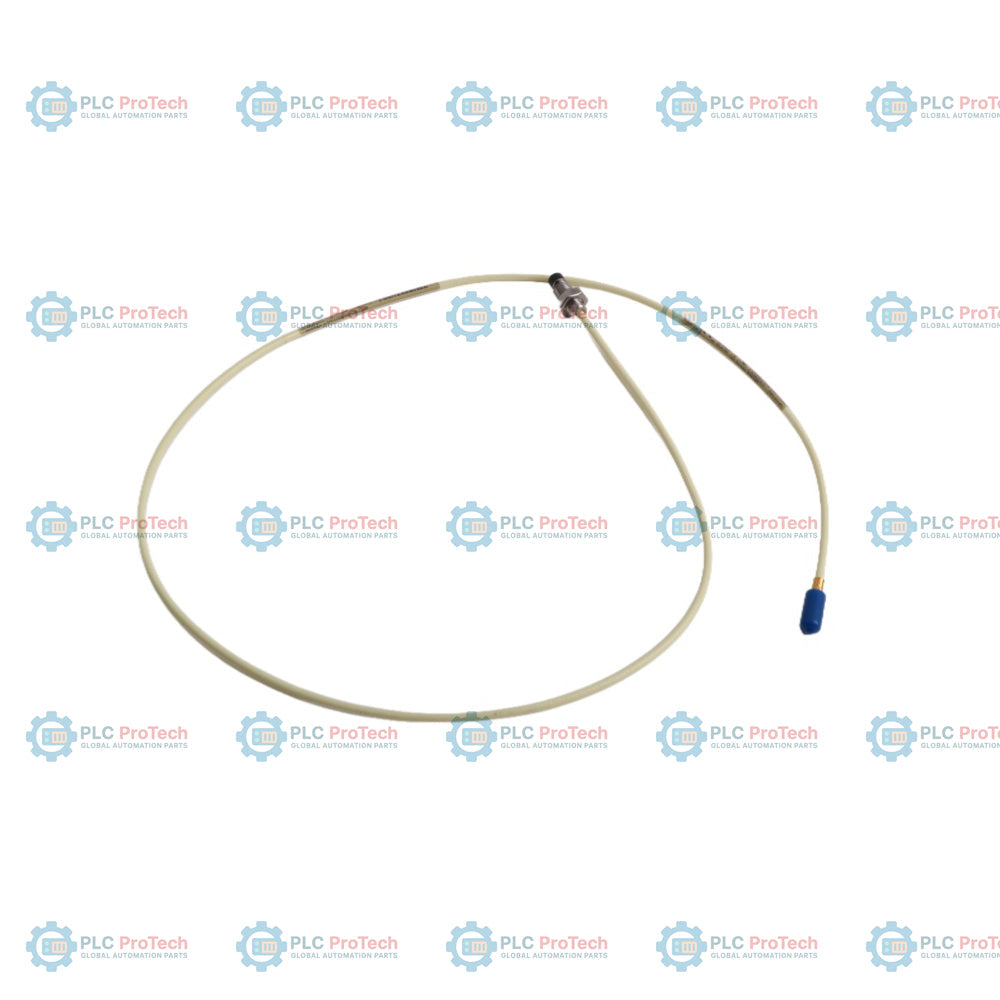

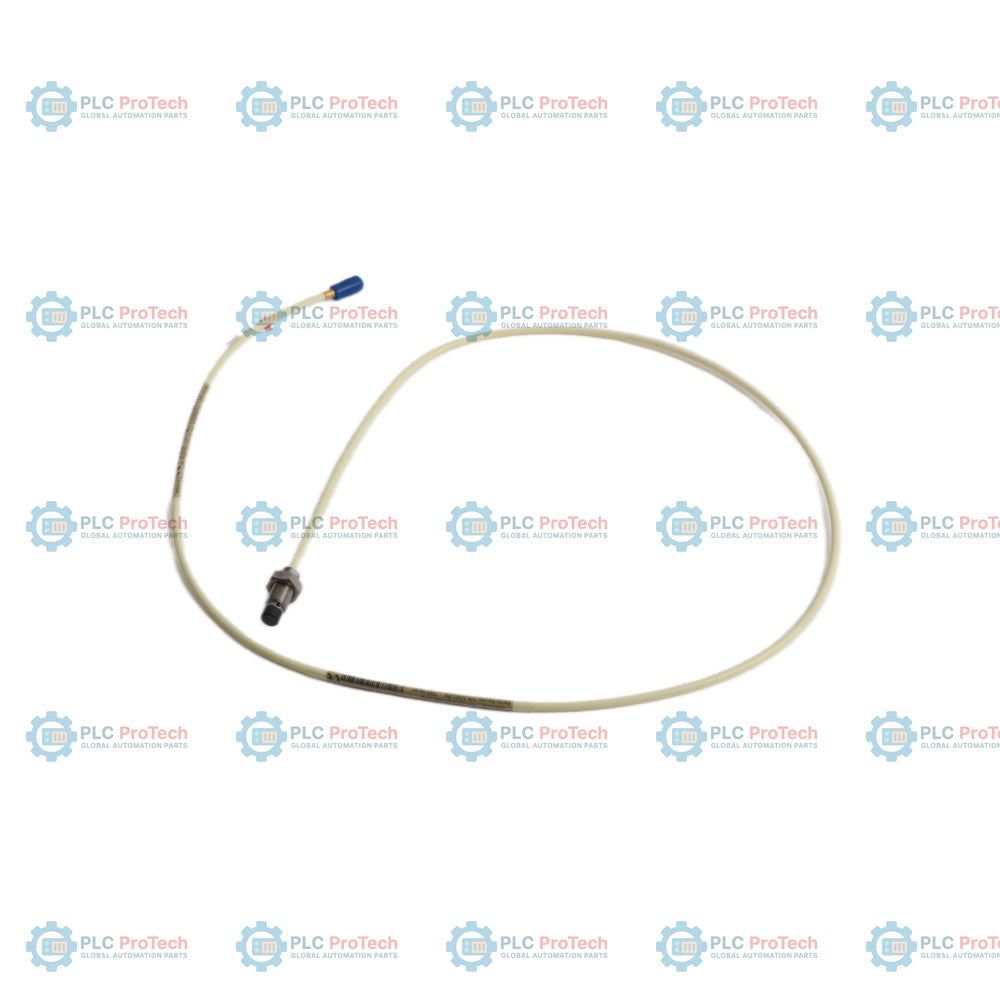

L'Opzione 16 (lunghezza non filettata di 1,6 pollici) e l'Opzione 62 (connettore coassiale maschio miniaturizzato con protezione del connettore) specificano questa configurazione della sonda di prossimità della serie 7200 — 21504-16-32-10-62.

Questo sensore a correnti parassite senza contatto viene utilizzato per misurare le vibrazioni e la posizione assiale dell'albero su macchinari rotanti e alternativi. Il 21504-16-32-10-62 Presenta una punta da 8 mm realizzata in solfuro di polifenilene (PPS), una plastica ad alte prestazioni in grado di resistere ad ambienti aggressivi, umidi e chimici. Funziona secondo il principio delle correnti parassite per rilevare le distanze statiche e dinamiche tra la punta della sonda e il bersaglio osservato (generalmente un bersaglio in acciaio AISI 4140). Questa sonda è progettata senza armatura del cavo in acciaio inossidabile (non armata) e presenta una filettatura inglese standard 3/8-24 UNF-2A. A differenza della versione armata, la 21505, questa variante non armata utilizza un cavo coassiale standard da 95 ohm con una lunghezza totale di 1,0 m (Opzione 10) ed è dotata di una protezione del connettore (Opzione 62) per impedire l'ingresso di detriti e umidità nel punto di connessione.

Caratteristiche

• Punta di 8 mm di diametro realizzata in solfuro di polifenilene (PPS), resistente a sostanze chimiche, umidità e corrosione.
• Corpo filettato 3/8-24 UNF-2A con 1,6 pollici di lunghezza non filettata e 3,2 pollici di lunghezza complessiva del corpo.
• Cavo coassiale integrato da 1,0 m (39 pollici) e 95 ohm (Opzione 10), con connettore coassiale maschio miniaturizzato e protezione del connettore (Opzione 62).
• Configurazione con cavo coassiale non armato per il passaggio in canaline standard e staffe interne della macchina.
• Intervallo di misurazione lineare di 80 mil (2,0 mm) se abbinata a un Proximitor 7200 e a un bersaglio compatibili.
• Risposta in frequenza da 0 Hz (CC) a 10 kHz (-5% a 10 kHz) per misurazioni dinamiche ad alta velocità.
• Intervallo di temperatura operativa da -30 °F a +350 °F (da -34 °C a +177 °C) per la punta della sonda e il gruppo cavo.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero per l'analisi della dinamica del rotore e il rilevamento dell'usura dei cuscinetti.
• Misurazione della posizione della spinta assiale per monitorare le condizioni del cuscinetto reggispinta e prevenire guasti critici.
• Determinazione della posizione radiale media dell'albero per verificare l'angolo di assetto e la stabilità del rotore.
• Misurazione dell'eccentricità e della deformazione del rotore durante l'avviamento e l'arresto della macchina.
• Rilevamento della velocità e del riferimento di fase (Keyphasor) su turbine a vapore, turbine a gas, compressori, pompe e generatori.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Il cavo coassiale integrato termina con un connettore coassiale maschio miniaturizzato dotato di un proteggi-connettore. Questa interfaccia si collega al connettore coassiale femmina di un cavo di prolunga della Serie 7200 o di un sensore Proximitor. Questo collegamento coassiale è progettato con un'impedenza di 95 ohm per prevenire riflessioni del segnale e mantenere la calibrazione del sistema.

Linee guida per l'installazione

• Messa a terra: la schermatura coassiale deve essere mantenuta e isolata dalla carcassa della macchina.
• Regolazione della distanza della sonda: impostare generalmente al centro dell'intervallo lineare (circa 50 mil o 1,27 mm) utilizzando un voltmetro per misurare l'uscita del Proximitor (in genere -10 Vcc a metà distanza).
• Instradamento dei cavi: evitare di instradare i cavi coassiali lungo le linee CA ad alta tensione. Fissare il cavo per evitare sferzamenti o abrasioni.
• Piani per chiave: utilizzare i filetti della custodia esagonale da 7/16 di pollice e i controdadi per il montaggio standard.
• Distanza libera: assicurarsi che vi sia uno spazio laterale adeguato attorno alla punta della sonda (in genere un diametro minimo di 1,2 pollici / 30,5 mm di spazio libero) per evitare carichi laterali e interferenze da metalli adiacenti.
