Descrizione

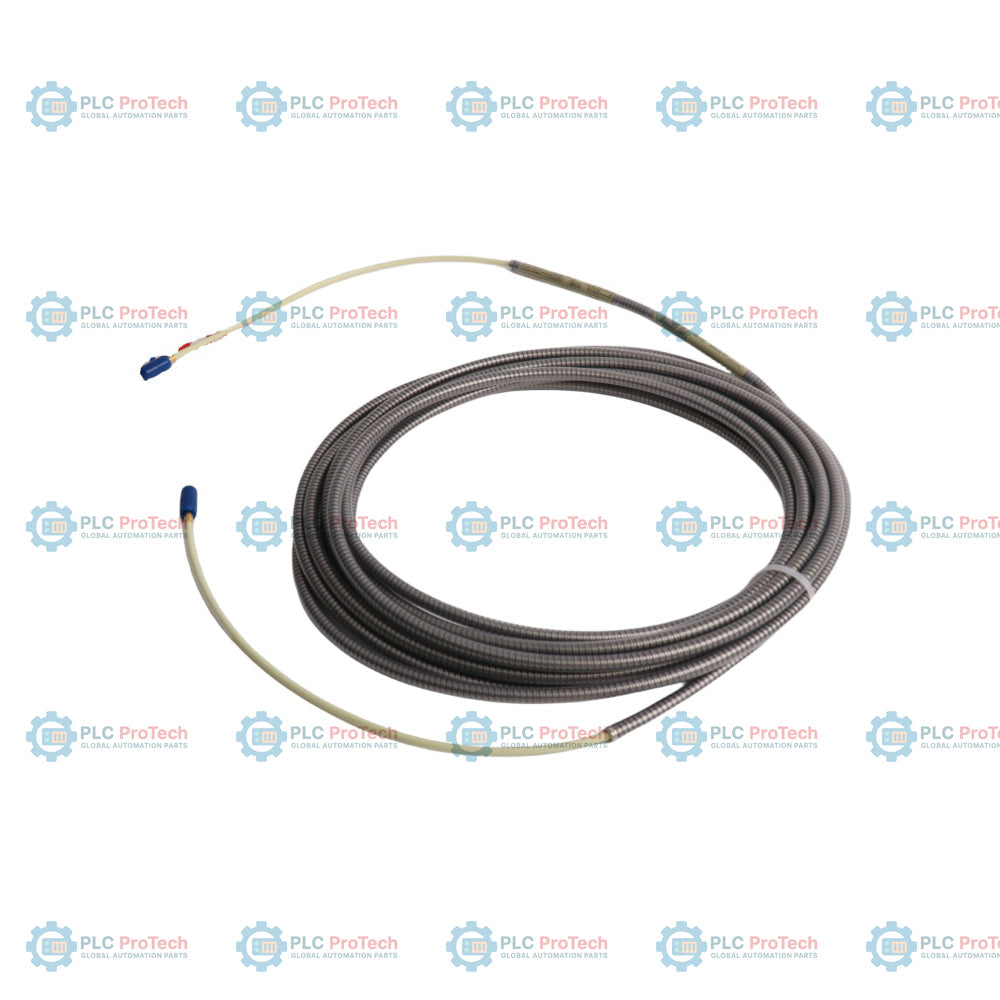

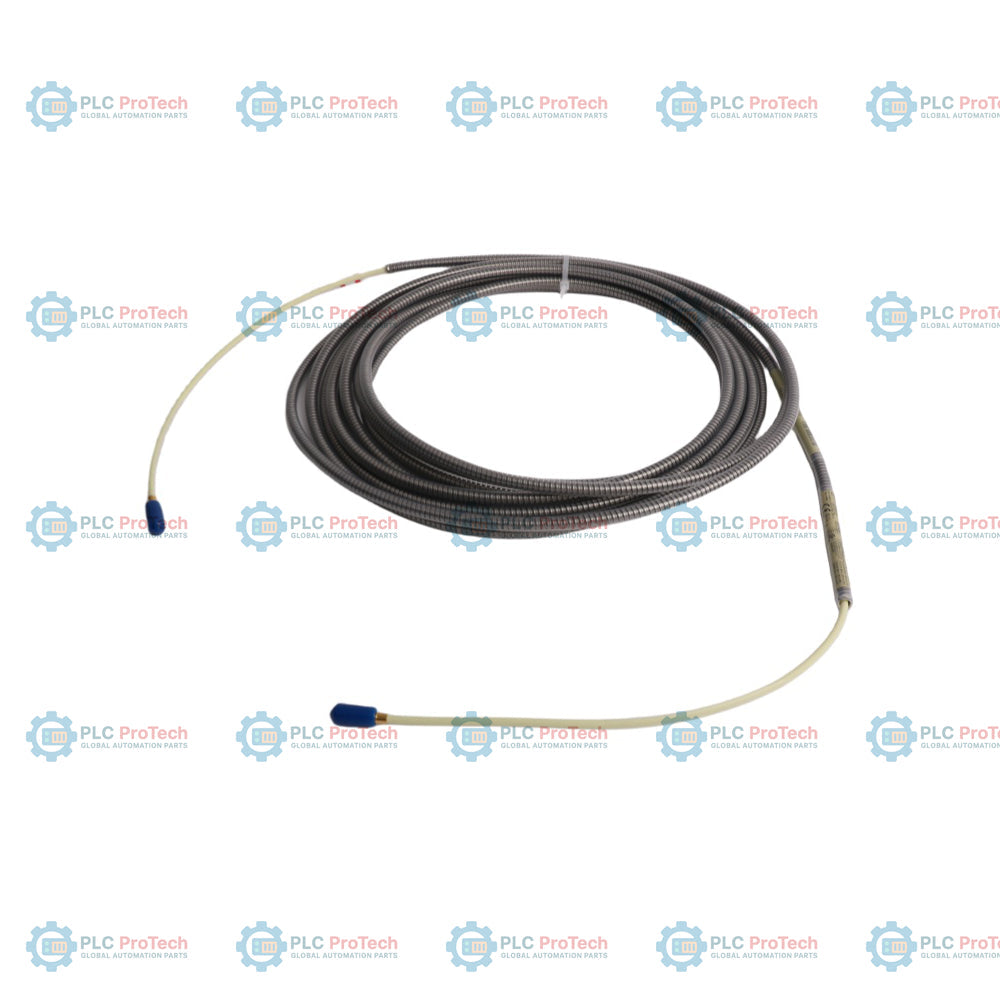

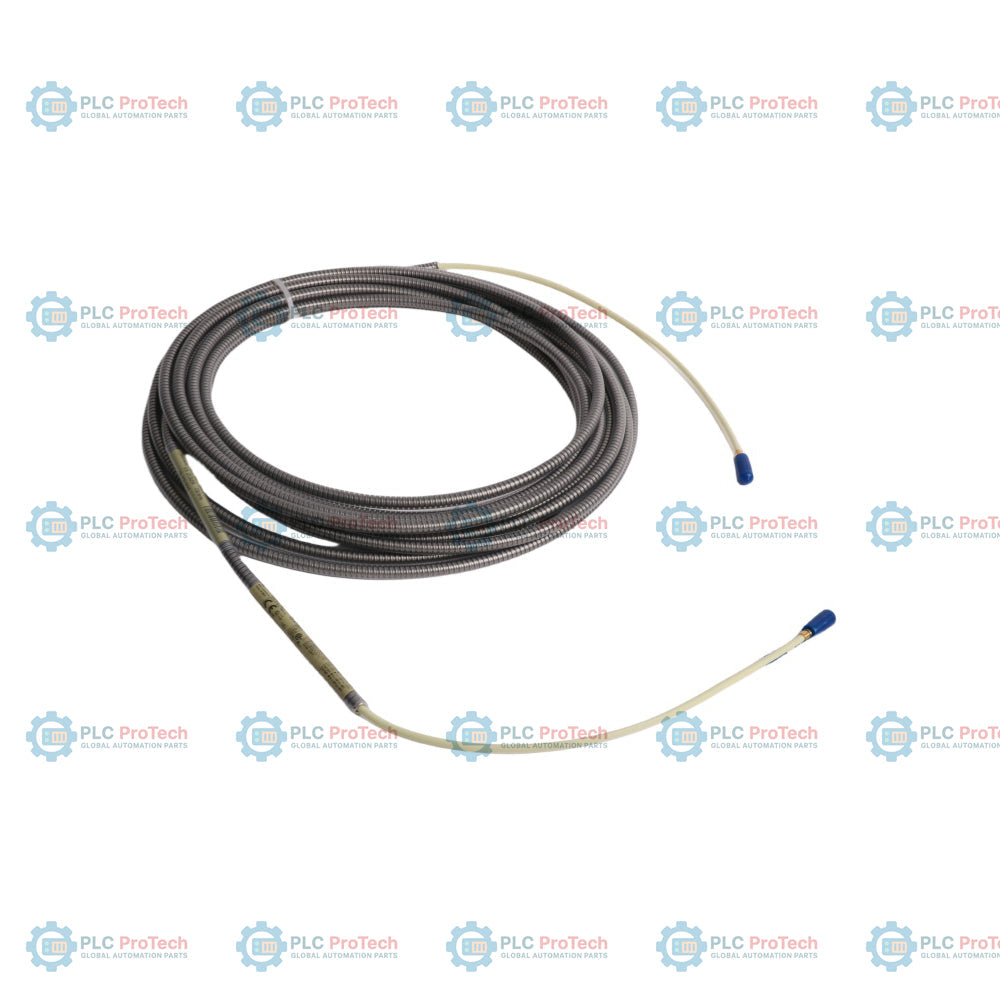

21747-075-01 è un cavo di prolunga della serie 7200 progettato per l'uso nei sistemi di trasduttori di prossimità. Questo componente costituisce il collegamento essenziale tra la sonda di prossimità e il sensore Proximitor, assicurando la trasmissione dei segnali portanti ad alta frequenza utilizzati nelle misurazioni dello spostamento a correnti parassite. È progettato per mantenere l'integrità del sistema nelle applicazioni di monitoraggio di macchinari critici, tra cui il rilevamento della posizione assiale e delle vibrazioni radiali su apparecchiature rotanti come turbine a vapore, compressori e grandi pompe. Questa configurazione presenta una lunghezza totale di 7,5 m ed è realizzata per soddisfare i requisiti di impedenza del sistema di trasduttori di prossimità 7200. Si abbina alle sonde e ai Proximitor della serie 7200 per fornire un fattore di scala uniforme e una risposta in frequenza lineare nell'intervallo di misurazione richiesto. Una volta installata, fornisce un percorso di collegamento robusto per i segnali condizionati dal sensore Proximitor alla strumentazione di monitoraggio, in conformità alle pratiche industriali standard per il cablaggio coassiale schermato.

Caratteristiche

• Configurazione con lunghezza totale del sistema di 7,5 m
• Progettato per la compatibilità con il sistema di trasduttori di prossimità 7200
• Mantiene un'impedenza caratteristica coassiale di 95 ohm
• Fornisce un percorso affidabile del segnale tra la sonda e il Proximitor
• Supporta misurazioni statiche e dinamiche dello spostamento

Applicazioni

• Monitoraggio delle vibrazioni radiali per la protezione dei cuscinetti
• Misurazione della posizione della spinta assiale
• Misurazione dell'eccentricità e della deformazione del rotore
• Diagnostica di macchinari rotanti (turbine a gas, turbine a vapore, compressori centrifughi, motori)

Informazioni per l'ordine

Opzione	Codice per questo SKU	Descrizione
Numero di parte ordinabile	21747-075-01	Cavo di prolunga della serie 7200
Lunghezza totale	075	Lunghezza di 7,5 m
Tipo di cavo/armatura	01	Configurazione standard

Specifiche tecniche

Produttore	Bently Nevada
Numero di parte	21747-075-01
Tipo di sistema	Sistema di trasduttori di prossimità 7200
Impedenza del cavo	95 ohm
Lunghezza totale	7.5 m
Temperatura di esercizio	Da -34 °C a +177 °C
Umidità relativa	Fino al 95%, senza condensa

Linee guida per l'installazione

Assicurarsi che il cavo di prolunga sia instradato lontano dalle linee elettriche ad alta tensione per prevenire interferenze elettromagnetiche. Ridurre al minimo le pieghe strette e rispettare le specifiche relative al raggio di curvatura minimo per preservare l'integrità del cavo coassiale. Quando si collegano la sonda e il Proximitor, assicurarsi che i connettori siano puliti e serrati alla coppia corretta. Utilizzare una canalina protettiva se il cavo viene instradato in aree soggette a possibile abrasione meccanica o esposizione a sostanze chimiche. La messa a terra deve essere conforme alle pratiche standard del sito per le installazioni di trasduttori Bently Nevada, al fine di mantenere la continuità della schermatura del segnale.
