Descrizione

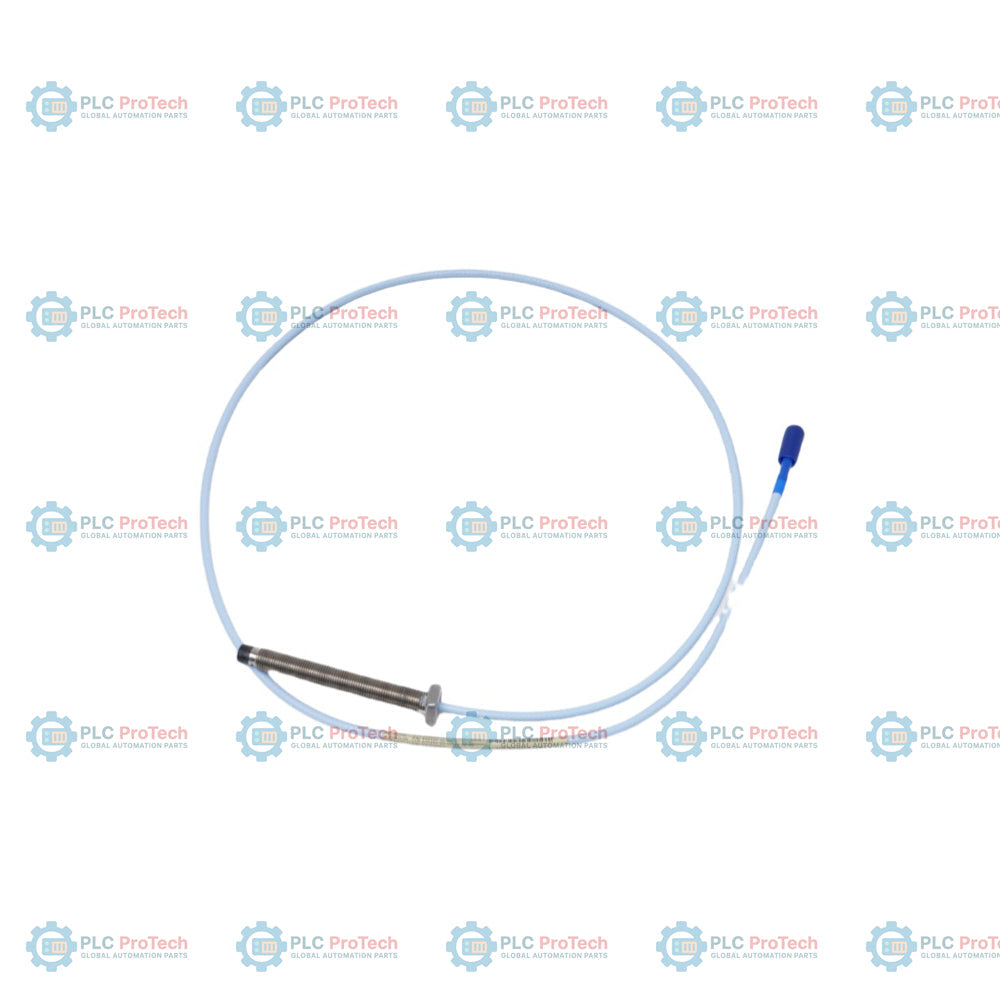

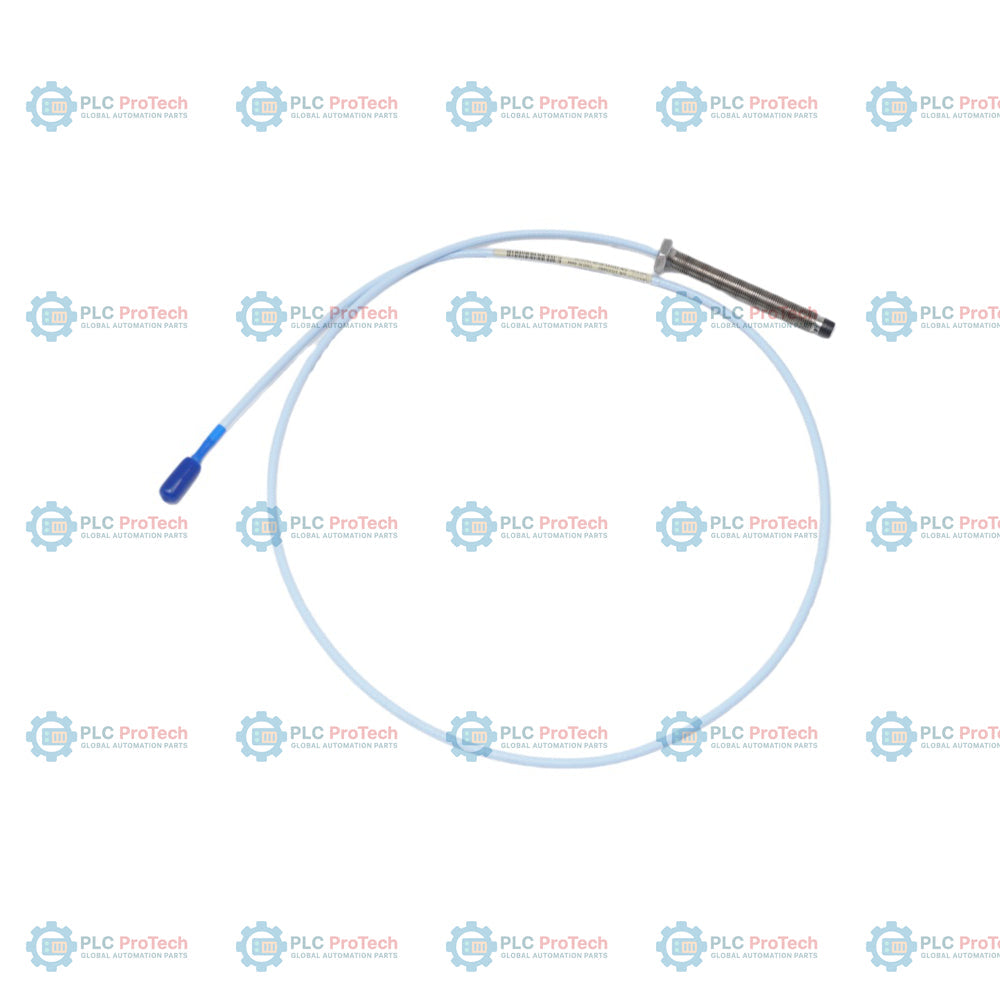

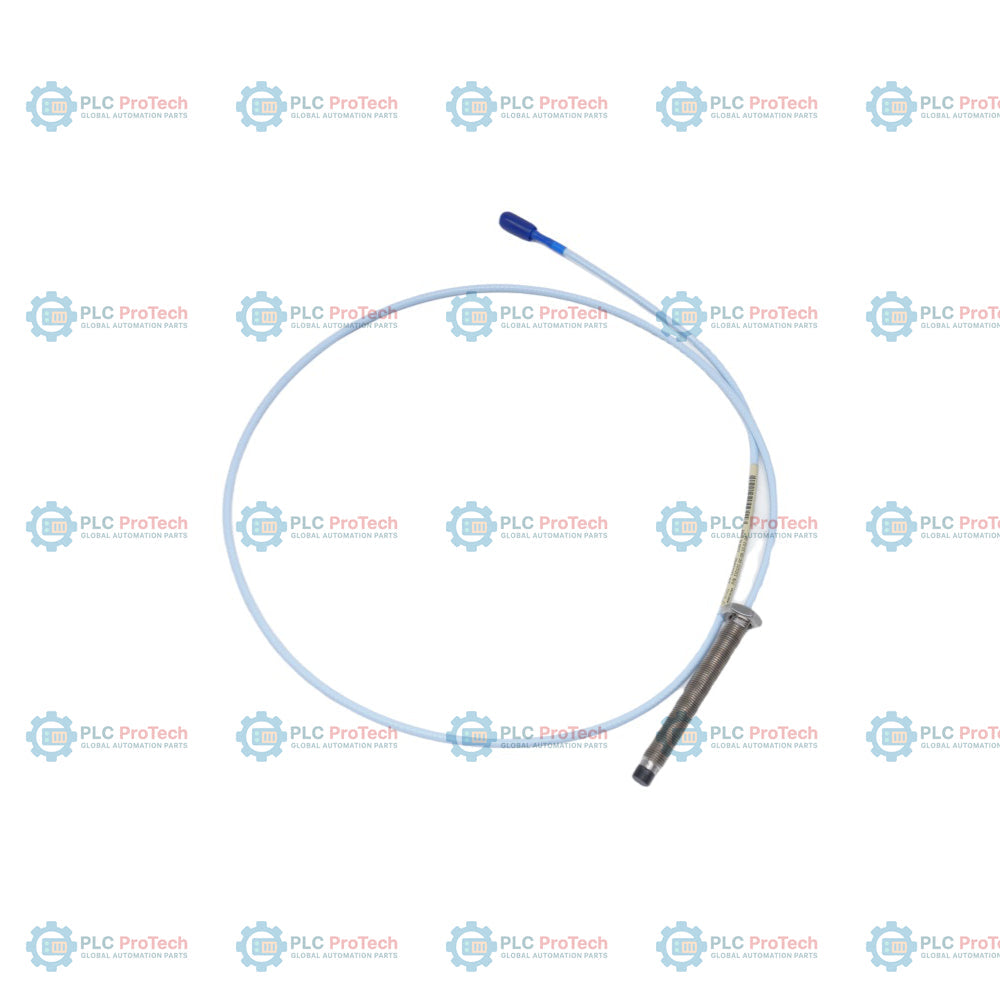

L'opzione 12 (cavo FluidLoc senza protezione del connettore) e l'opzione 00 (lunghezza non filettata di 0 mm) specificano questa configurazione di sonda di prossimità 3300 XL da 8 mm con filettatura M10 x 1 — 330103-00-08-10-12-00. Questa configurazione presenta una lunghezza complessiva del corpo di 80 mm completamente filettata (opzione 08) e una lunghezza totale di 1,0 metro (opzione 10), senza approvazioni di enti richieste (opzione 00).

Questa sonda con filettatura metrica funziona come parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che misura la posizione statica e le vibrazioni dinamiche. L'opzione di cavo FluidLoc impedisce la fuoriuscita di olio o altri fluidi dalla macchina attraverso l'interno del cavo, rendendo questa configurazione adatta alle applicazioni in cui è necessario contenere i fluidi della macchina. Si collega direttamente a un cavo di prolunga 3300 XL e a un sensore Proximitor 3300 XL tramite il connettore coassiale ClickLoc miniaturizzato integrato.

Caratteristiche

• La lunghezza non filettata dell'opzione 00 specifica un corpo in acciaio metrico M10 x 1 completamente filettato, senza sezioni non filettate.
• La lunghezza del corpo dell'opzione 08 fornisce una lunghezza complessiva del corpo filettato di 80 mm, consentendo di regolare la profondità di inserimento.
• La lunghezza totale dell'opzione 10 fornisce una lunghezza del cavo coassiale integrato di 1,0 metro (3,3 piedi).
• La configurazione con connettore ClickLoc e cavo FluidLoc dell'opzione 12 sigilla i vuoti interni del cavo contro le perdite di fluidi di processo.
• L'opzione 00 per l'approvazione dell'ente indica una configurazione standard non certificata, in cui non sono richieste approvazioni per aree pericolose.
• Compatibile con i sensori Proximitor 3300 XL da 8 mm e i cavi di prolunga 3300 XL per completare il circuito di monitoraggio.

Applicazioni

Le applicazioni industriali tipiche per questa configurazione includono:

• Misurazioni delle vibrazioni dell'albero e della posizione assiale su turbine a vapore, turbine a gas, compressori e pompe.
• Ambienti di lubrificazione dei macchinari che richiedono la tenuta del cavo FluidLoc per impedire la migrazione dell'olio.
• Installazioni industriali standard non soggette ai requisiti di certificazione per aree pericolose.
• Installazioni su alloggiamenti di cuscinetti radiali e reggispinta che utilizzano staffe di montaggio filettate metriche M10 x 1.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

Per installare correttamente la sonda con filettatura metrica M10 x 1, seguire queste linee guida:

• Impegno della filettatura: la lunghezza massima di impegno della filettatura M10 x 1 è di 15 mm. Il superamento di tale lunghezza può causare inceppamenti durante l'installazione.
• Regolazione del traferro: posizionare la sonda a una distanza nominale di 1,27 mm (50 mil) dalla superficie target (o come specificato dal profilo di calibrazione specifico) per centrare la misurazione nell'intervallo lineare di 2,0 mm.
• Instradamento del cavo: instradare il cavo coassiale FluidLoc lontano da possibili punti di usura meccanica, elementi mobili della macchina e canaline ad alta tensione, per evitare interferenze del segnale. Evitare curve strette con raggio inferiore al raggio di curvatura minimo raccomandato di 25,4 mm (1,0 pollici).
• Collegamento del connettore: serrare i connettori ClickLoc a mano. Non utilizzare pinze né applicare una coppia eccessiva, poiché ciò potrebbe danneggiare i contatti dorati. Assicurarsi che la coppia di connettori sia pulita e asciutta.
• Messa a terra: assicurarsi che lo schermo del sistema sia messo correttamente a terra solo all'estremità del monitor del circuito, con il corpo della sonda elettricamente isolato o messo a terra tramite il carter della macchina.

Conformità e certificazioni

Questo SKU specifico (Opzione 00) è una configurazione standard che non presenta marcature di certificazione specifiche per aree pericolose. È progettato per l'uso in ambienti generici in cui non sono richieste approvazioni da parte di enti certificatori.
