Descrizione

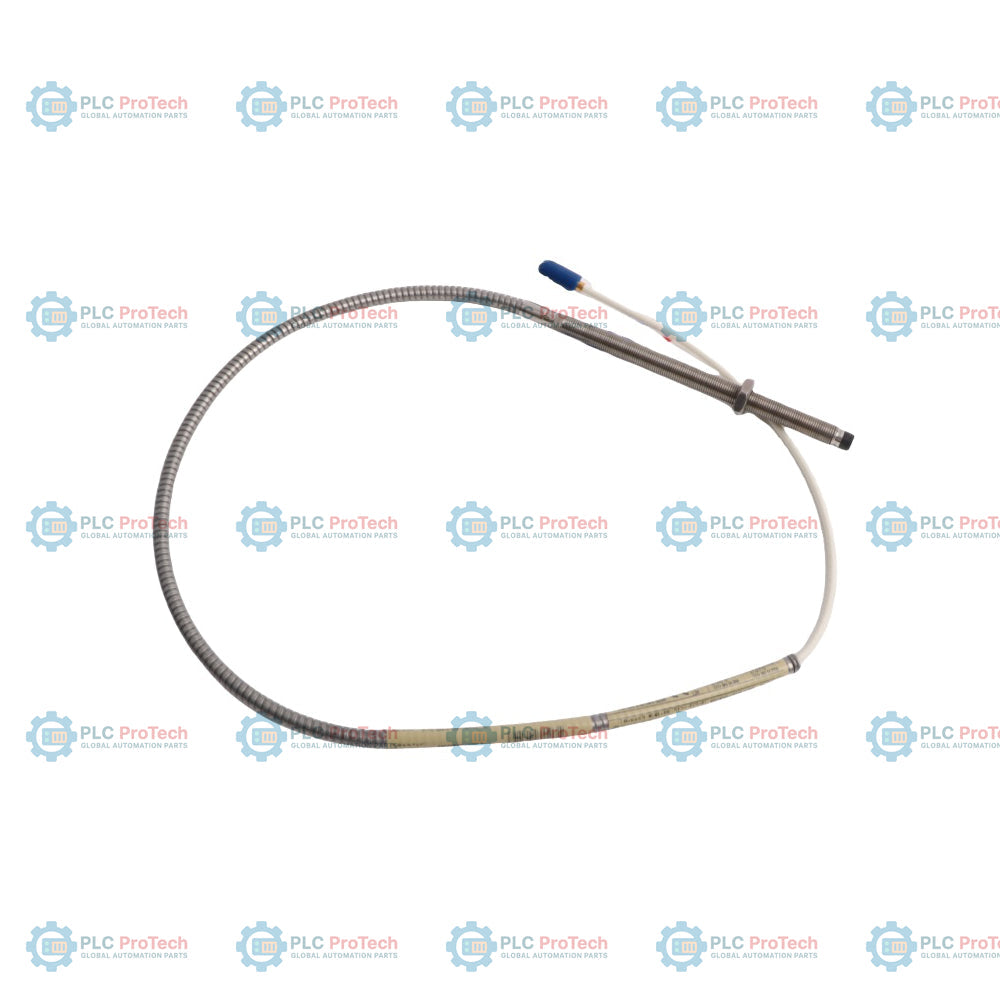

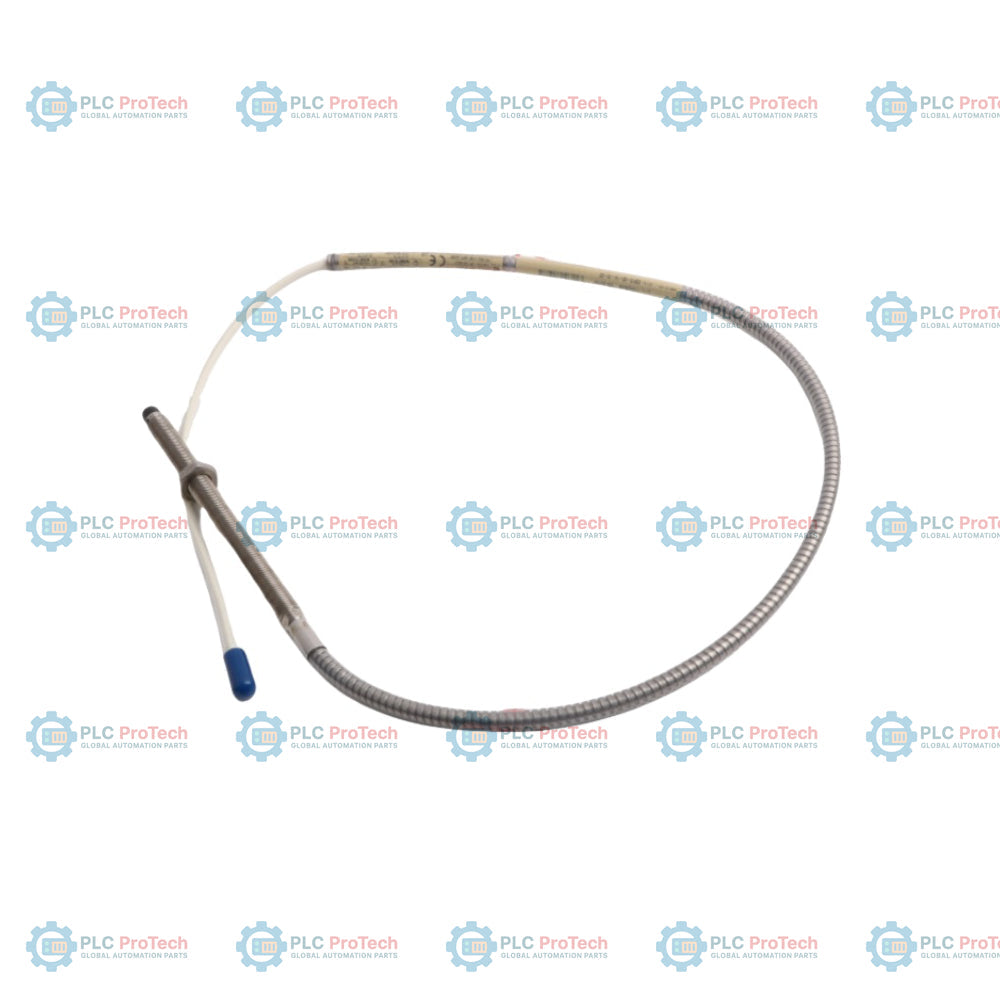

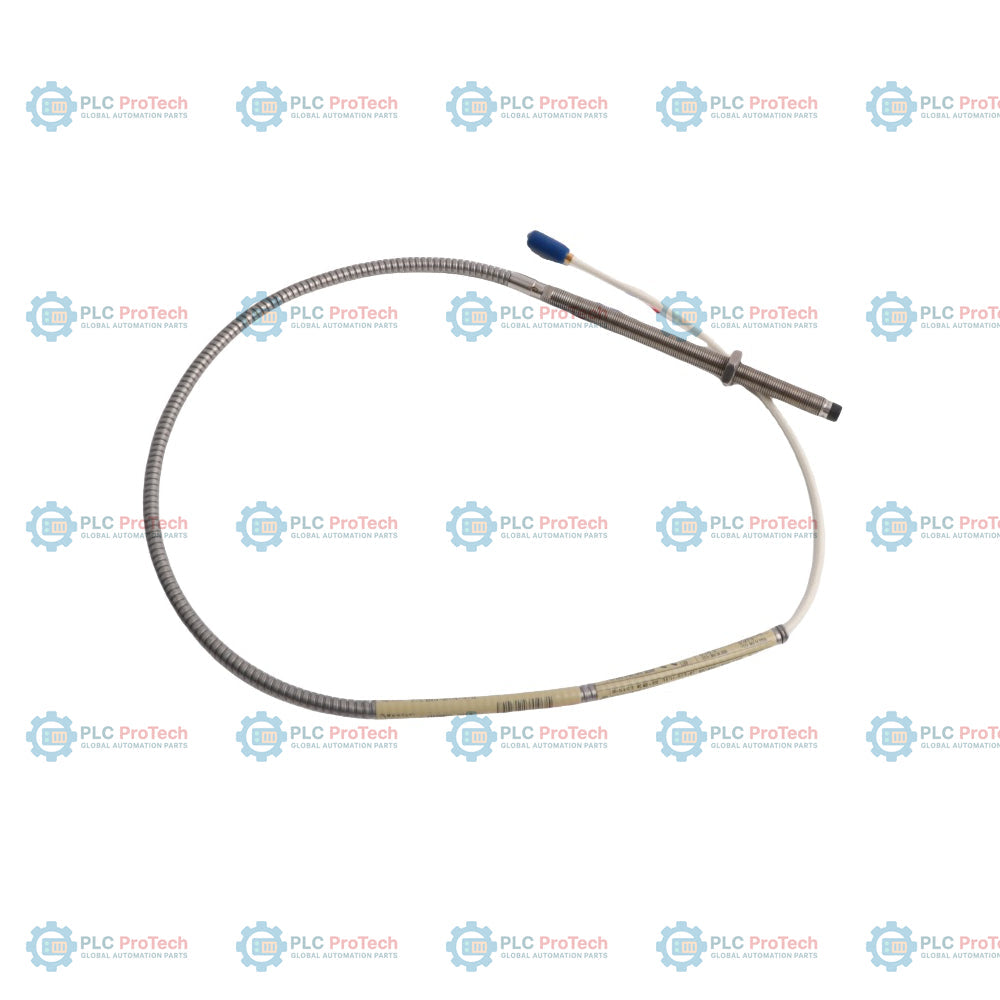

Il 22810-00-04-10-02 è una sonda di prossimità con montaggio standard da 8 mm della serie 7200, progettata per misurare senza contatto le vibrazioni e la posizione di macchinari rotanti. Questo sistema trasduttore utilizza la tecnologia a correnti parassite per fornire dati precisi sullo spostamento, misurando la distanza tra la punta della sonda e la superficie del bersaglio osservato. Funziona con un intervallo lineare calibrato di 80 mil (2,0 mm), risultando adatto ad applicazioni quali il monitoraggio delle vibrazioni dell’albero e il rilevamento della posizione della spinta assiale in turbine, compressori, pompe e motori. Questa configurazione specifica presenta una lunghezza non filettata di 0,0 pollici (opzione 00) e una lunghezza complessiva del corpo di 0,4 pollici (opzione 04). Il sistema è dotato di una lunghezza totale del cavo di 1,0 metro (opzione 10) e include un connettore coassiale maschio miniaturizzato (opzione 02). In quanto parte della serie Bently Nevada 7200, questa sonda è compatibile con i Proximitors 7200 e con i cavi di prolunga, fornendo una catena di misura affidabile integrabile nei sistemi di monitoraggio esistenti.

Caratteristiche

• Diametro della sonda di 8 mm, compatibile con i sistemi di trasduttori di prossimità della serie 7200
• Configurazione della filettatura 3/8-24 UNF per il montaggio standard
• Lunghezza non filettata di 0,0 pollici (opzione 00)
• Lunghezza del corpo di 0,4 pollici (opzione 04)
• Lunghezza totale del cavo di 1,0 metro (opzione 10)
• Connettore coassiale maschio miniaturizzato (opzione 02)
• Principio delle correnti parassite per la misurazione senza contatto della distanza in tensione
• Intervallo di misura lineare calibrato di 80 mil (2,0 mm)
• Fattore di scala di 200 mV/mil (7,87 V/mm)

Applicazioni

• Monitoraggio delle vibrazioni radiali per la valutazione delle condizioni dei cuscinetti
• Misurazioni della posizione della spinta assiale per rilevare l’usura dei cuscinetti
• Posizione radiale media dell’albero per l’analisi della stabilità del rotore
• Misurazioni dell’eccentricità per rilevare la deformazione del rotore
• Ampiezza delle vibrazioni e angolo di fase per la diagnostica dei macchinari

Informazioni per l’ordine

Opzione	Codice di questo SKU	Descrizione
Codice prodotto ordinabile	22810-00-04-10-02	Sonda standard da 8 mm 7200, filettatura 3/8-24
A - Lunghezza non filettata	00	0,0 pollici
B - Lunghezza complessiva del corpo	04	0,4 pollici (ordinare con incrementi di 0,4 pollici)
C - Lunghezza totale del cavo	10	1,0 metro (39 pollici)
D - Opzione connettore	02	Con connettore coassiale maschio miniaturizzato

Specifiche tecniche

Produttore	Bently Nevada
Codice prodotto	22810-00-04-10-02
Diametro della sonda	8 mm
Dimensione della filettatura	3/8-24 UNF-2A
Intervallo calibrato	80 mil (2,0 mm)
Fattore di scala	200 mV/mil (7,87 V/mm)
Risposta in frequenza	Da 0 Hz a 10 kHz
Temperatura di esercizio (sonda)	Da -30 degC a +177 degC (da -30 degF a +350 degF)
Materiale della sonda	Polifenilensolfuro (PPS)

Linee guida per l’installazione

• Assicurarsi che la sonda sia montata saldamente utilizzando il controdado fornito, per mantenere una distanza costante.
• Mantenere l’intervallo lineare specificato (in genere a partire da circa 10 mil dalla superficie della sonda) per garantire letture accurate.
• Proteggere il connettore coassiale e il cavo da danni fisici, sostanze chimiche aggressive e umidità durante la posa.
• Evitare di posare i cavi del segnale vicino a linee ad alta potenza per ridurre al minimo le interferenze elettromagnetiche.
• Verificare la compatibilità del sistema con i Proximitors della serie 7200 e con cavi di prolunga di lunghezza identica.
