Descrizione

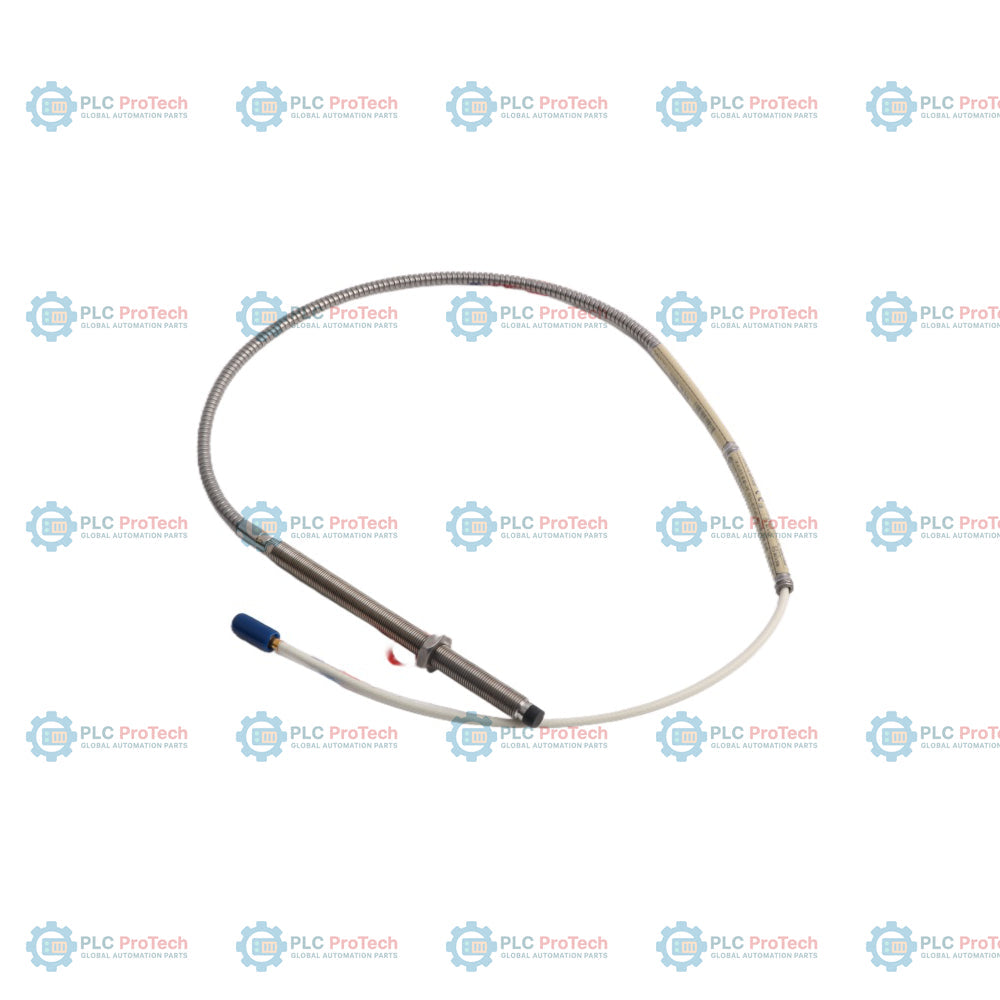

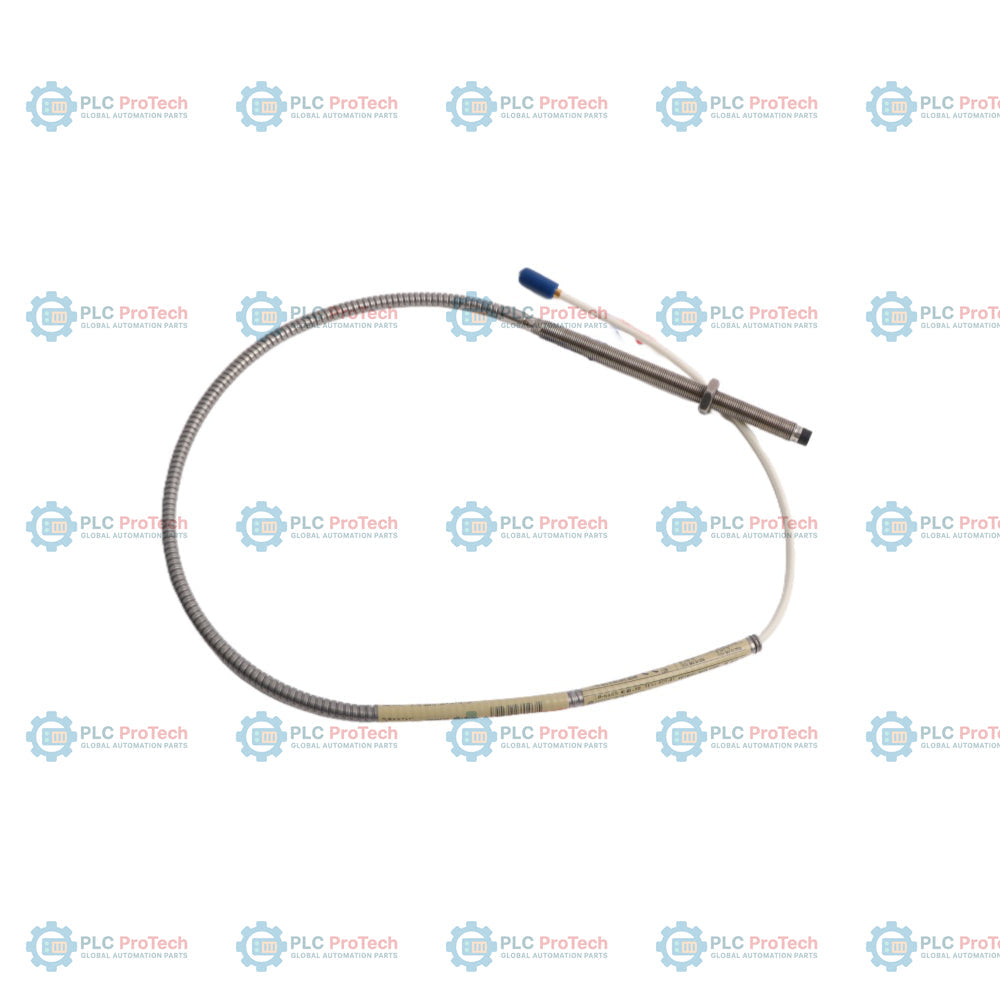

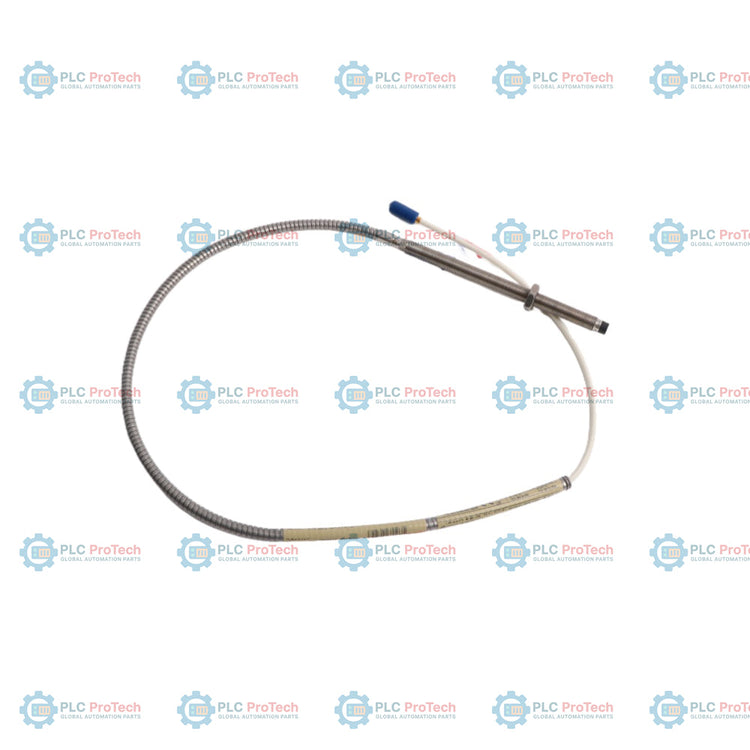

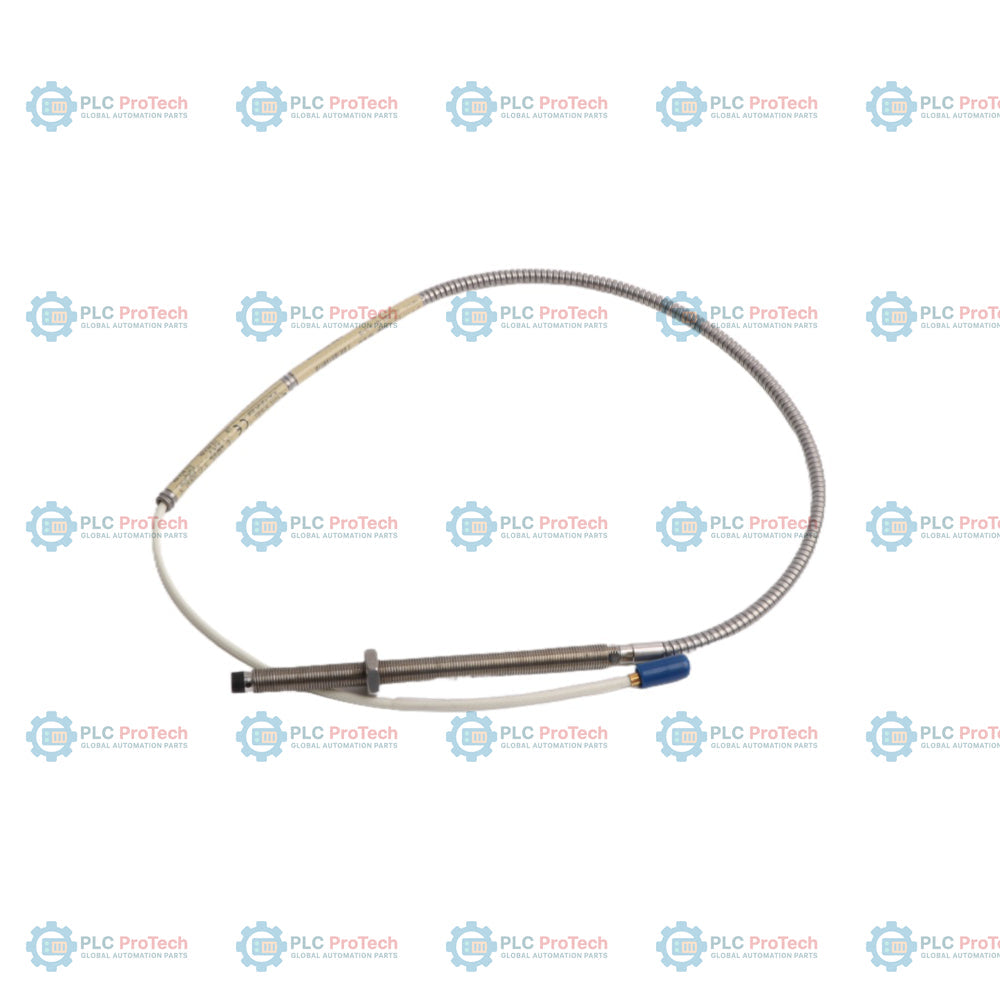

Il modello 22810-00-05-05-00 è una sonda di prossimità con montaggio standard da 8 mm della serie Bently Nevada 7200. Questa configurazione presenta un corpo filettato 3/8-24 UNF con 0,0 pollici (0,0 mm) di lunghezza non filettata (opzione 00) e una lunghezza del corpo di 0,5 pollici (12,7 mm) (opzione 05). È dotata di un cavo coassiale integrato da 0,5 m (opzione 05) e viene fornita senza connettore (opzione 00), per il collegamento diretto ai terminali nei sistemi di trasduttori 7200.

In quanto parte della serie 7200, questo sistema di trasduttori a correnti parassite fornisce misurazioni senza contatto della posizione dell’albero e delle vibrazioni. È realizzato in solfuro di polifenilene (PPS), un materiale plastico ad alte prestazioni in grado di resistere agli ambienti industriali, inclusi acqua e olio lubrificante. La sonda è compatibile con i sensori Proximitor e i cavi di prolunga della serie 7200, consentendo la misurazione delle vibrazioni radiali, della posizione della spinta assiale e dell’eccentricità su macchinari rotanti come turbine, compressori e pompe.

Caratteristiche

• Punta della sonda con diametro di 8 mm, realizzata in solfuro di polifenilene (PPS)
• Configurazione della filettatura per montaggio standard 3/8-24 UNF-2A
• Campo di misurazione lineare di 80 mil (2,0 mm)
• Compatibile con i sensori Proximitor e i cavi di prolunga della serie 7200
• Principio di misurazione a correnti parassite senza contatto per segnali CC (statici) e CA (dinamici)
• Fattore di scala di 200 mV/mil (7,87 V/mm)
• Intervallo di temperatura di esercizio da -34 °C a +177 °C (da -30 °F a +350 °F)

Applicazioni

• Monitoraggio delle vibrazioni radiali per rilevare squilibri o disallineamenti del rotore
• Misurazione della posizione della spinta assiale per indicare l’usura dei cuscinetti reggispinta
• Misurazione dell’eccentricità per monitorare la deformazione del rotore
• Posizione radiale media dell’albero per l’analisi della stabilità del rotore
• Protezione dei turbomacchinari nei settori della generazione di energia, petrolchimico e petrolifero e del gas

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Assicurarsi che la sonda sia installata con una distanza sufficiente dal bersaglio osservato, così da mantenere il campo lineare di 80 mil (2,0 mm). Durante la posa del cavo coassiale integrato da 0,5 m, evitare curve strette e mantenere una distanza adeguata dalle linee di alimentazione CA ad alta tensione per prevenire interferenze del segnale. Assicurarsi che tutti i collegamenti siano saldi e protetti dai danni fisici. Se utilizzata in aree pericolose, verificare che l’installazione sia conforme alle norme di sicurezza locali e alle approvazioni specifiche (CSA, BASEEFA, FM) del sistema 7200.

Conformità e certificazioni

I trasduttori della serie 7200 sono progettati per essere conformi ai requisiti API 670 per i sistemi di monitoraggio delle vibrazioni. Consultare la scheda tecnica Bently Nevada relativa alle aree pericolose per i dettagli specifici sulle certificazioni CSA, FM e BASEEFA applicabili alla serie 22810.
