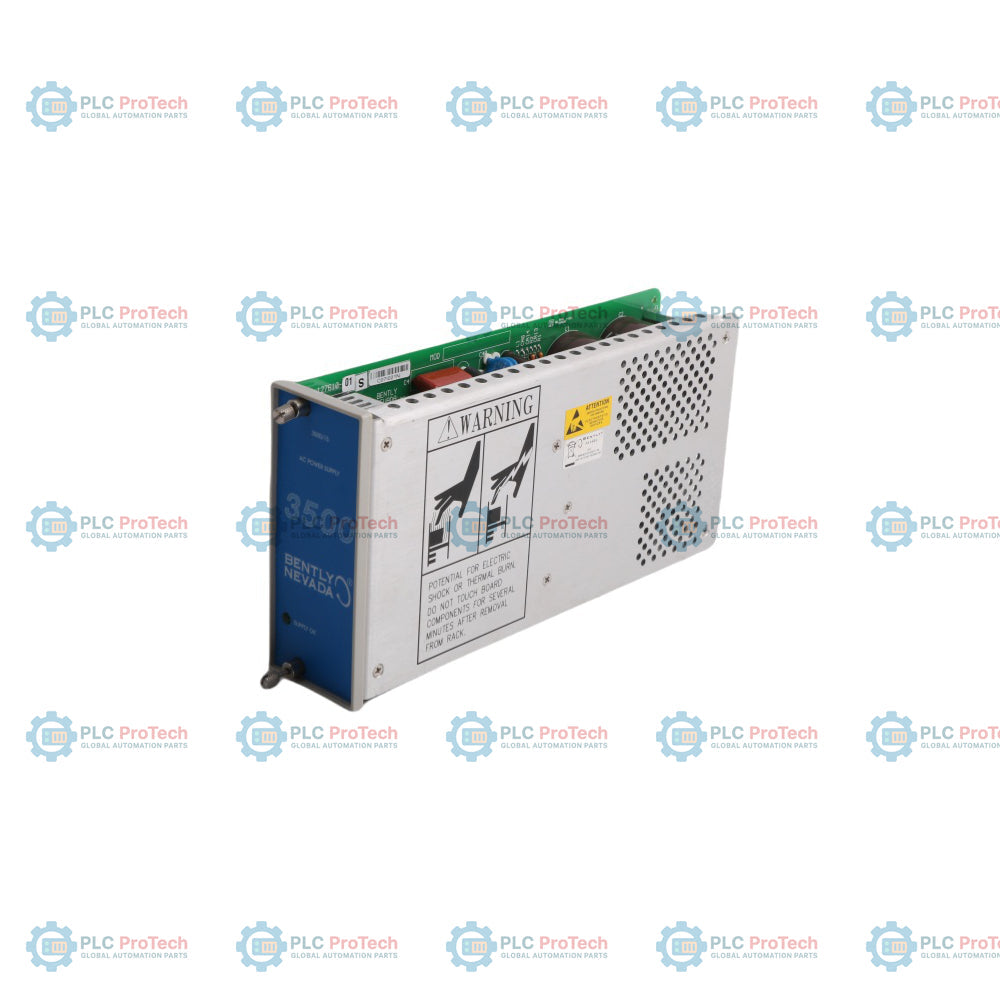

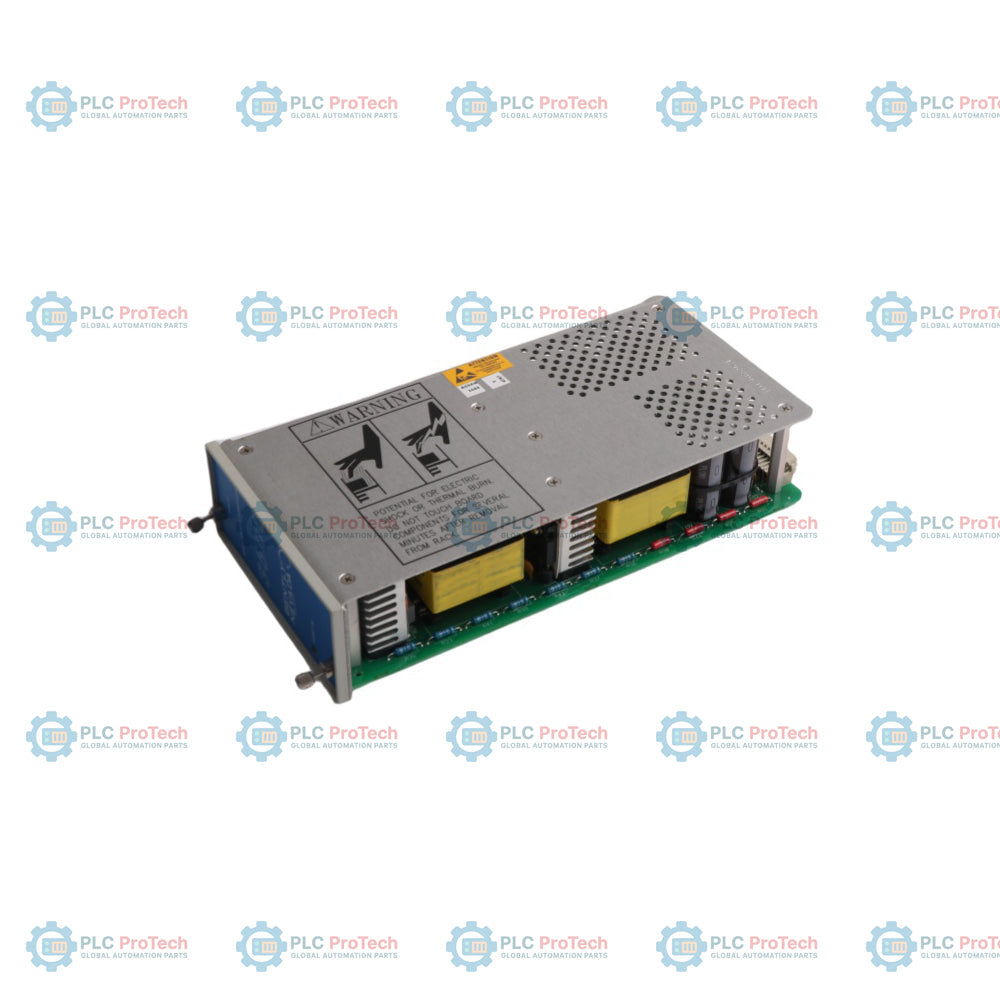

Il 129486-01 è un modulo di alimentazione CC ad alta tensione Legacy 3500/15 progettato per fornire alimentazione regolata a un rack completo del sistema di protezione dei macchinari della serie 3500. Questo modulo a mezza altezza accetta un ingresso in corrente continua ad alta tensione e lo converte in livelli regolati con precisione, adatti al funzionamento degli altri moduli di monitoraggio integrati 3500. Il rack del sistema 3500 può ospitare contemporaneamente fino a due alimentatori sul lato sinistro, creando un'architettura di alimentazione completamente ridondante in cui il modulo nello slot inferiore funge da alimentazione primaria e quello nello slot superiore da alimentazione di backup. L'inserimento o la rimozione di uno dei due moduli di alimentazione può essere eseguito durante il funzionamento senza causare interruzioni alle funzioni del sistema rack, a condizione che una seconda fonte di alimentazione rimanga operativa.

Caratteristiche

• Supporto al funzionamento ridondante: consente di installare contemporaneamente due unità all'interno di un singolo rack per creare una configurazione di sicurezza automatizzata con alimentazione primaria e di backup.
• Funzionalità di sostituzione a caldo: consente la rimozione o l'inserimento sicuro di singoli moduli senza interrompere il funzionamento della protezione dei macchinari.
• Interruzioni di sicurezza integrate: dispone di una protezione integrata contro le sovratensioni che attiva l'apertura del fusibile sul modulo di ingresso dell'alimentazione per proteggere l'elettronica interna.

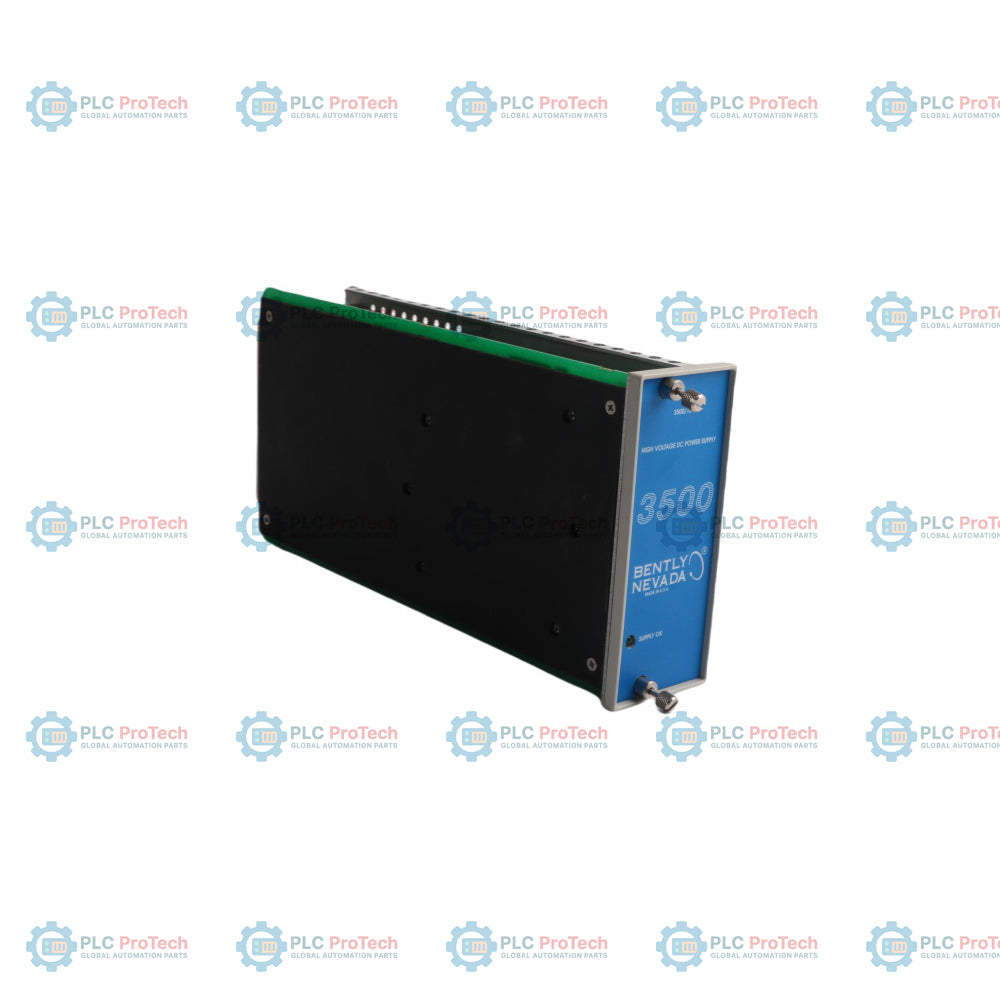

• Indicatore diagnostico dello stato: il pannello frontale include un LED verde dedicato "SUPPLY OK" per fornire una conferma visiva immediata del corretto funzionamento del modulo di alimentazione.

Applicazioni

• Installazioni di infrastrutture di alimentazione di backup in corrente continua ad alta tensione per la protezione di macchinari rotanti critici.
• Sostituzione di moduli di alimentazione ridondanti nei rack di monitoraggio di turbine a vapore e a gas su scala industriale.
• Erogazione continua di potenza per grandi compressori centrifughi industriali d'aria e gas che utilizzano rack della serie 3500.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Configurazione degli slot: Installare l'alimentatore esclusivamente negli slot designati a mezza altezza situati all'estrema sinistra del rack del sistema 3500.
• Assegnazione della ridondanza: In caso di installazione di una coppia ridondante, posizionare l'alimentatore principale nello slot inferiore e l'unità di backup secondaria direttamente nello slot superiore.
• Protezione dell'isolamento dell'ingresso: Verificare che il modulo di ingresso dell'alimentazione CC ad alta tensione (PIM) abbinato sia installato direttamente dietro lo slot designato per l'alimentatore prima di collegare le linee di alimentazione.
• Gestione termica: Assicurarsi che le temperature ambiente dell'armadio rimangano entro la soglia operativa specificata, compresa tra -30 °C e +65 °C, per preservare la durata dei componenti interni.

Conformità e certificazioni

• Direttiva EMC: Soddisfa i requisiti della direttiva della Comunità Europea 2014/30/UE sulla base delle norme EN 61000-6-2 (immunità industriale) e EN 61000-6-4 (emissioni industriali).
• Sicurezza elettrica: Conforme alla direttiva Bassa Tensione 2014/35/UE e ai parametri di progettazione della norma EN 61010-1.
• Sicurezza ambientale: Conforme alle restrizioni della direttiva europea ROHS 2011/65/UE.
• Classificazioni marittime: Registrato formalmente secondo le regole di classificazione DNV GL per navi e unità offshore, nonché secondo le regole ABS Rules for Condition of Classification Part 1.
• Norme per aree pericolose: Certificato per applicazioni di Classe I, Zona 2 (AEx/Ex nA nC ic IIC T4 Gc / AEx/Ex ec nC ic IIC T4 Gc) e Classe I, Divisione 2, Gruppi A, B, C e D, in un ambiente con temperatura compresa tra -20 °C e +65 °C.
