Descrizione

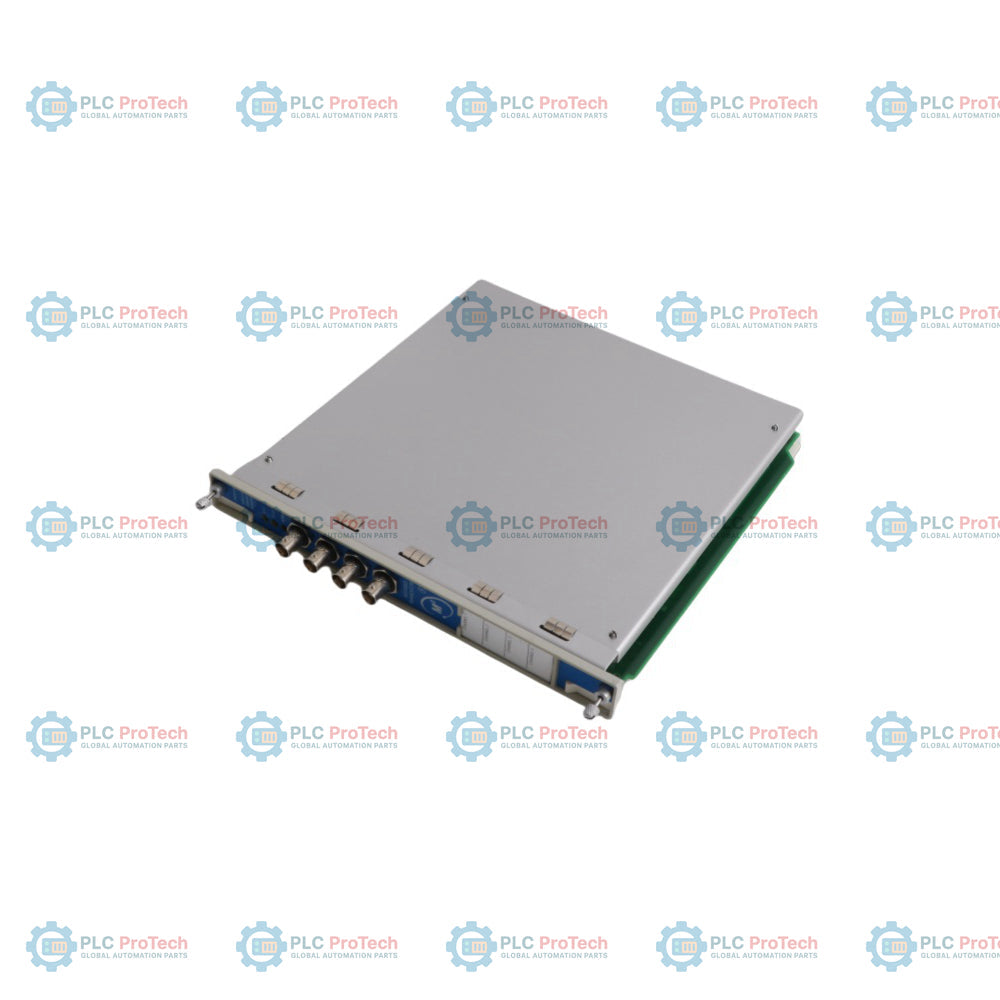

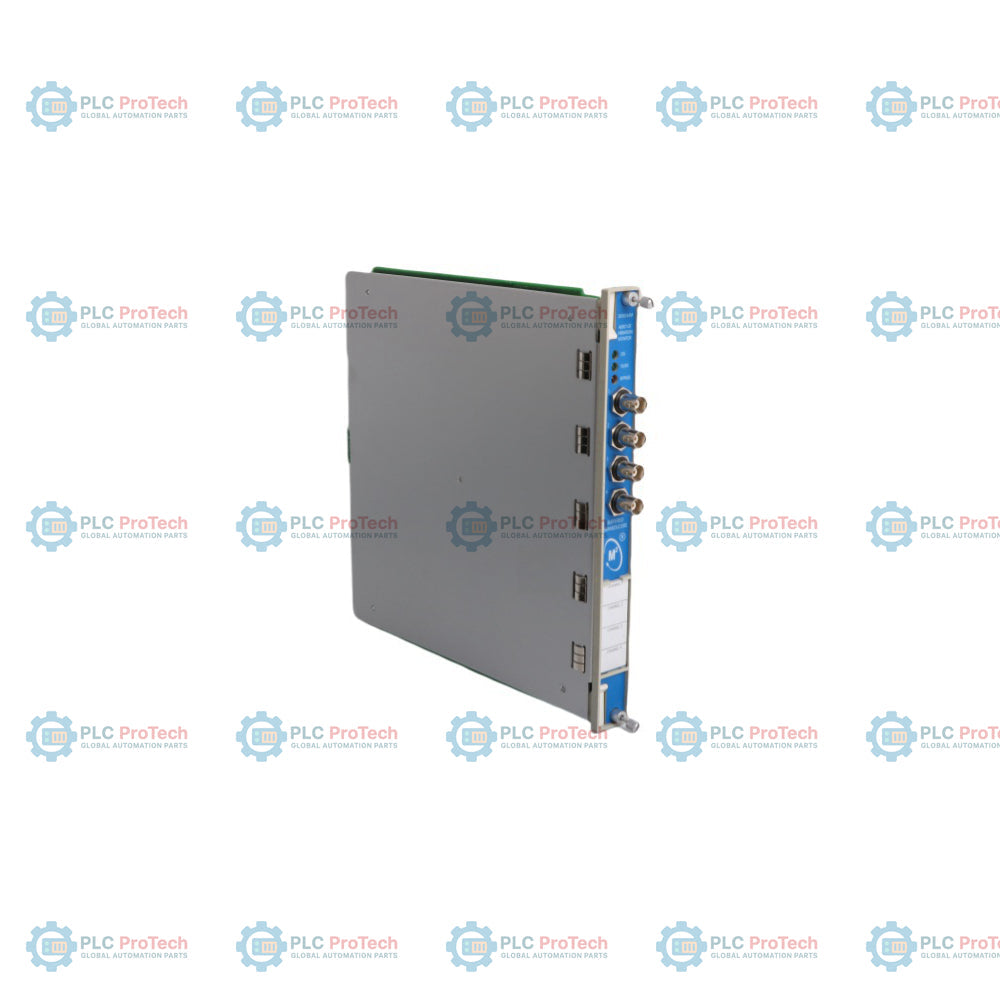

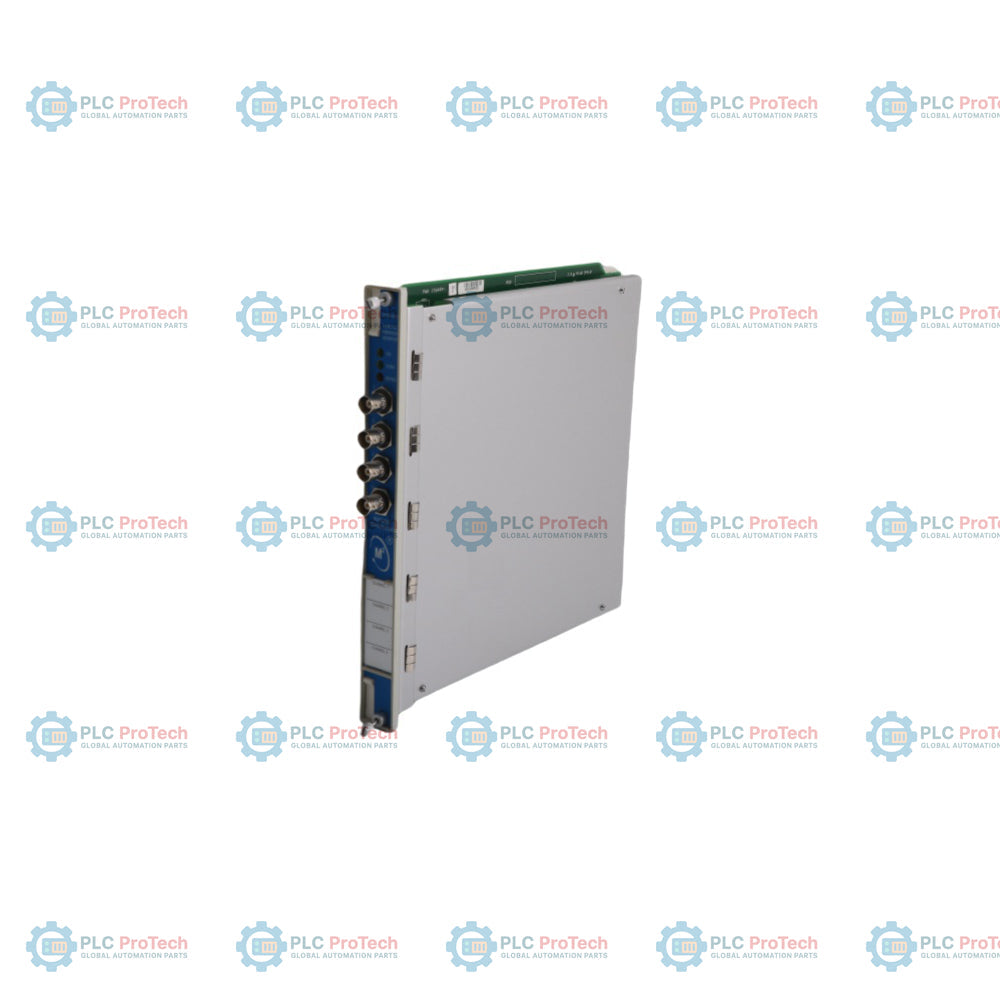

Il 3500/44M, numero completo del gruppo del ricambio 176449-03, è uno strumento hardware per macchinari a quattro canali, progettato specificamente per l'elaborazione delle vibrazioni di turbine a gas aeroderivative. Il modulo opera come sottosistema tecnico dedicato all'interno del sistema di protezione per macchinari 3500, acquisendo i segnali direttamente da sensori di velocità Velomitor e accelerometri dinamici tramite hardware di interfaccia esterno specializzato. Esegue continuamente confronti algoritmici tra gli indici in tempo reale dello stato della macchina e i limiti di allarme programmabili dall'utente, per azionare relè di protezione locali. Utilizzando il software 3500 Rack Configuration, il componente supporta la gestione della logica multimodale con un massimo di otto profili individuali di limiti di allarme e pericolo per canale, adattandosi istantaneamente agli stati di carico attivi del motore tramite ingressi a contatto hardware o bus gateway di comunicazione. I filtri integrati di tracciamento dei segnali accettano due riferimenti Keyphasor indipendenti, garantendo un tracciamento preciso dell'ampiezza sincrona 1X e un tracciamento a banda passante larga sugli alberi delle turbine a velocità variabile.

Caratteristiche

• Quattro canali di ingresso ottimizzati per il monitoraggio a basso rumore e ad alta frequenza delle vibrazioni della carcassa di turbine a gas aeroderivative.
• Assegnazione a doppio ingresso Keyphasor, che consente opzioni di filtro di tracciamento separate per ogni coppia di canali.
• Funzionalità dei canali multimodali con memorizzazione di fino a otto set distinti di matrici di allarme, pericolo e ritardo temporale.
• Logica interna di integrazione dei segnali che traduce i valori grezzi di accelerazione in metriche di velocità senza hardware esterno.
• Punti di uscita bufferizzati coassiali montati sul pannello frontale, che consentono di acquisire la forma d'onda non condizionata del sensore tramite analizzatori diagnostici.

Applicazioni

• Monitoraggio delle vibrazioni della carcassa di gruppi generatori derivati dall'aviazione con turbine a gas aeroderivative.
• Monitoraggio delle vibrazioni del rotore e tracciamento sincrono dell'albero 1X per turbine di azionamento meccanico industriale ad alta velocità.
• Protezione contro gli arresti di emergenza multimodali delle stazioni di compressione dei gasdotti di trasmissione del gas.
• Monitoraggio ad avviamento rapido e adattamento dinamico della modalità per turbine a gas di centrali elettriche di punta.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Riduzione al minimo del rumore: instradare le coppie di segnali provenienti dal Velomitor o dall'accelerometro attraverso cavi schermati a coppie intrecciate, collegando la treccia dello schermo in rame di messa a terra solo ai punti comuni dello chassis della scheda I/O posteriore.
• Posizionamento del modulo: inserire il gruppo della scheda principale 176449-03 nello slot anteriore del cestello dello chassis 3500, direttamente di fronte al blocco di interfaccia delle terminazioni posteriori corrispondente.
• Terminazioni dei pin di modalità: quando si utilizzano profili funzionali multimodali, assicurarsi che i contatti di commutazione esterni siano collegati utilizzando circuiti a secco privi di tensione al blocco terminale I/O designato.
• Protezione termica: verificare che i gruppi ventola del telaio rimangano liberi da ostruzioni per evitare punti caldi nelle installazioni di monitor ad alta densità a quattro canali.

Conformità e certificazioni

• Direttiva sulla bassa tensione: requisiti elettrici e di sicurezza EN 61010-1 per l'hardware di monitoraggio.
• Compatibilità elettromagnetica: criteri EN 61000-6-2 per l'immunità negli ambienti industriali ed EN 61000-6-4 per le emissioni negli ambienti industriali.
• Approvazioni per aree pericolose: classificazioni CSA Classe I, Divisione 2, Gruppi A, B, C e D secondo il codice opzione 01.

Domande frequenti su aspetti tecnici e approvvigionamento

D: Questo componente può interfacciarsi direttamente con sensori di accelerazione ad alta temperatura senza hardware ausiliario?

R: No, gli accelerometri standard o le sonde per carcasse ad alta temperatura richiedono amplificatori di carica esterni o sottomoduli di interfaccia esterni compatibili prima che la morsettiera venga collegata al monitor.

D: Qual è la differenza strutturale fisica tra il modello 3500/44M e il componente 176449-03?

R: 3500/44M definisce il codice di catalogo dell'intera famiglia di prodotti per il monitoraggio aeroderivativo, mentre 176449-03 specifica il codice del componente sostitutivo diretto di magazzino per la sola scheda principale di elaborazione.

D: Come funziona l'architettura interna di tracciamento multimodale quando una turbina varia il carico?

R: Il monitor campiona gli stati di contatti puliti esterni o le parole di rete software, associando lo stadio operativo corrente della turbina a uno degli otto set separati di allarmi di avviso e pericolo definiti dall'utente, attivandolo immediatamente.

D: È possibile configurare questa unità senza una scheda dedicata di riferimento del circuito di velocità Keyphasor nel rack?

R: Sì, le operazioni di filtraggio passa-banda di base possono funzionare in modo indipendente, ma il tracciamento sincrono dell'albero a 1X richiede segnali di riferimento Keyphasor attivi, forniti tramite il backplane interno del rack.

D: Un guasto sulla linea di strumentazione di un trasduttore influirà sulle prestazioni dell'analisi dei dati degli altri tre canali?

A: No, the individual processing pathways inside the module isolate faulty field lines, so an active fault on channel 1 will deactivate its specific LED di stato OK without disturbare le metriche dei canali adiacenti.
